전선의 단면적 스퀘어(SQ)
전기일을 하는데 1.5스퀘어 4스퀘어 이런 식으로 쓰는데 1스퀘어당 몇cm나 몇 mm를 뜻하나요? 그게 둘레인가요 지름인가요?

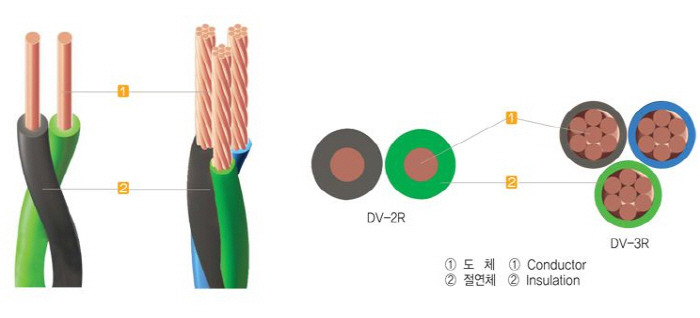

☞ 전선의 종류에 따라 전선의 굵기를 두가지 방식으로 표기합니다.

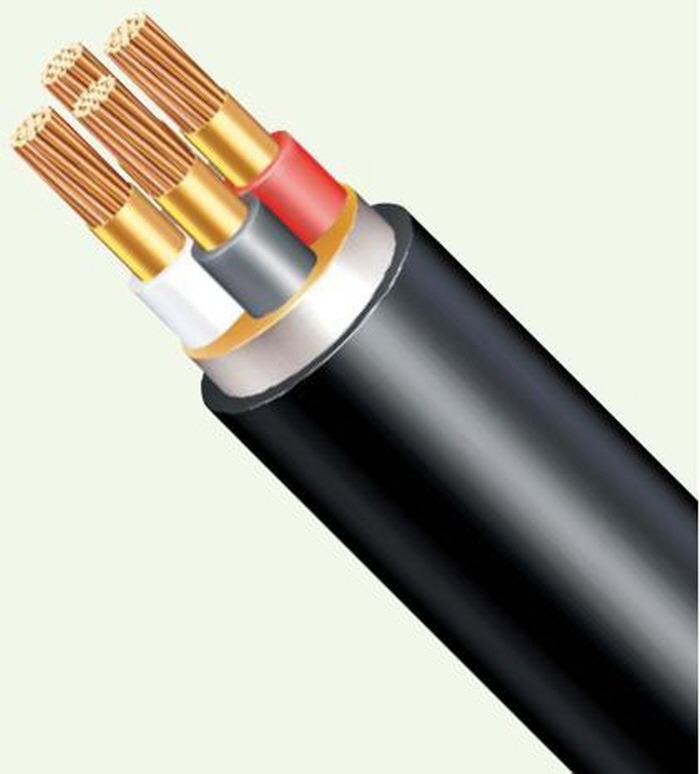

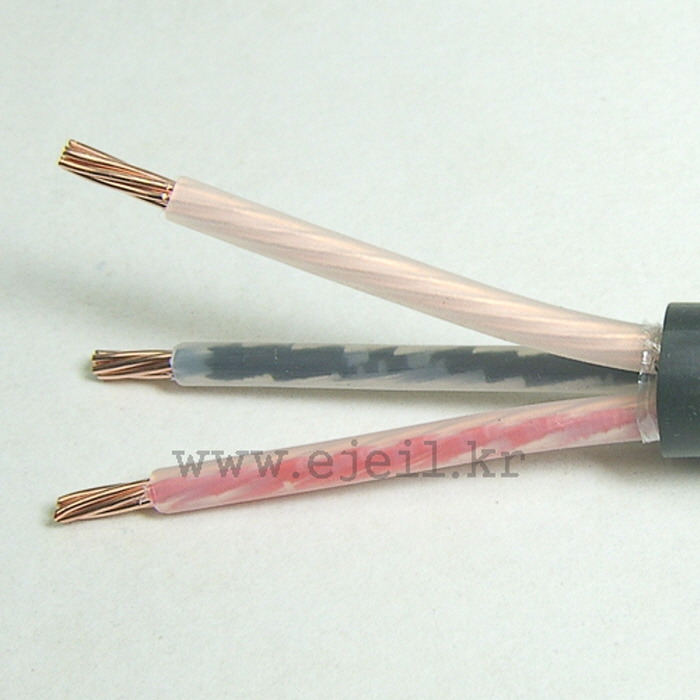

1) 연선에서는 단면적을 표기하는 단위로 ㎟ 또는 sq (스퀘어) 를 사용하구요.
2) 단선인 경우 직경을 표시하는 mm 를 사용하는데 전선의 지름을 나타냅니다.
이것을 다른 말로 “파이” 라고도 합니다. (그리고 파이도 쓰는데 1파이는 몇 cm나 몇 mm을 뜻하나요 ) 문의 하신 것처럼 파이는 mm를 의미하며, 3파이는 3 mm를 말하는 것입니다
☞ 위에 전선의 종류에 따라 표기 방식이 다른 이유는 전선굵기 표기 편리성 때문입니다.
단선인 경우 직경만 표기하면 되지만 연선은 가느다란 전선이 여러가닥이여서 표기하기가 복잡합니다. 때문에 여러가닥 전선의 단면적을 계산하여 ㎟ 또는 sq 로 표기하는 것입니다. 전선의 단면적을 계산하는 공식은 전선의 반지름x 반지름x 3.14입니다. 예를 들어 지름이 5mm 인 전선이 있는데 이를 단면적으로 환산하면 2.5 x 2.5 x 3.14 = 19.625 ㎟ (sq) 가 되는 것이죠
단면적 계산에서 파이와 연관은 있지만 공칭 규격과는 다른 것입니다.
