콘덴서(Condenser)에 대해서
콘덴서의 종류
1.탄탈 콘덴서란?
콘덴서란 일시적으로 전기를 축적하는 부품을 뜻하며, 전기의 축적 용량이 그 성능을 나타내는 척도입니다. 이 콘덴서에 전기 축적 기능이 우수한 탄탈을 사용한 것을 탄탈 콘덴서라고 합니다.
2.콘덴서의 종류

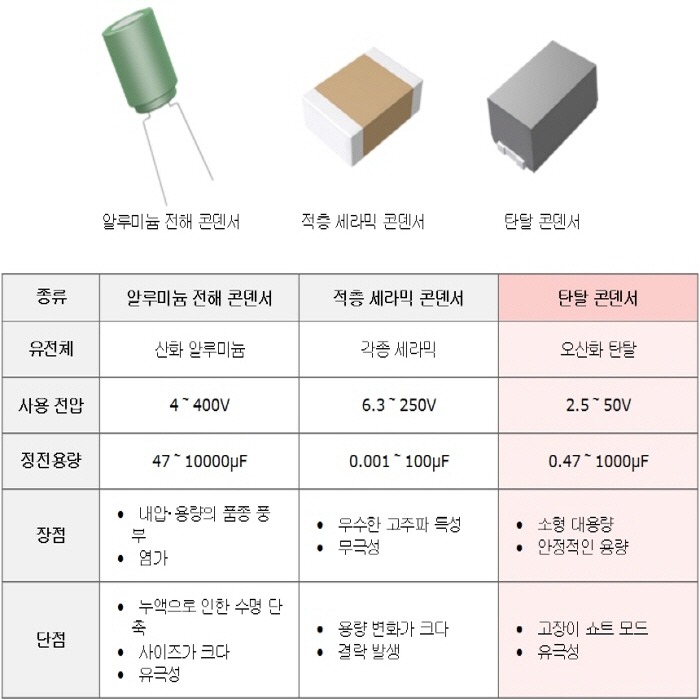

콘덴서의 종류는 크게,알루미늄 전해 콘덴서, 적층 세라믹 콘덴서, 탄탈 콘덴서의 3가지로 분류됩니다. 각각 사용되는 유전체의 성능에 따라 하기와 같은 특징이 있습니다.
콘덴서의 기본 기능
콘덴서는 크게 하기의 3가지 용도로 사용됩니다. 콘덴서의 일종인 탄탈 콘덴서도 동일한 용도로 사용됩니다.
1.백업 용도
배터리로서의 기능을 이용

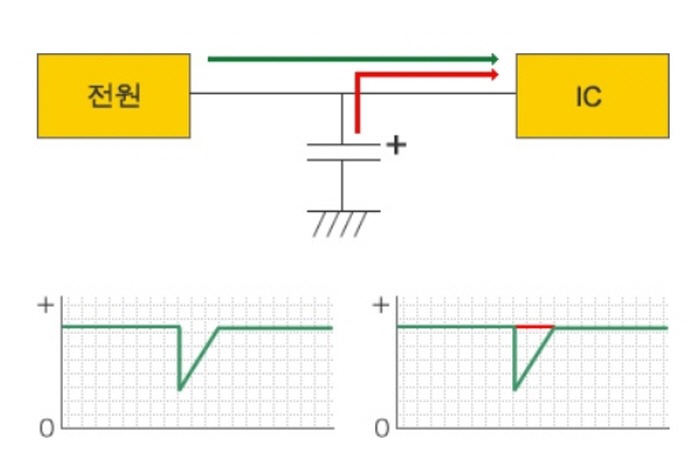

전원 순단 시 및 IC의 구동 스피드가 급격히 빨라짐에 따라, 부하전류가 증가한 경우, 전원으로부터의 라인 전압이 강하하여, IC의 오동작을 초래하는 경우가 있습니다. 이를 방지하기 위해, 전원 라인 정상 시에 콘덴서가 축적해 놓은 전기를 IC 측에 공급하여 전원 라인 전압을 일시적으로 유지합니다.
2.디커플링 용도
교류가 흐르는 특성을 이용

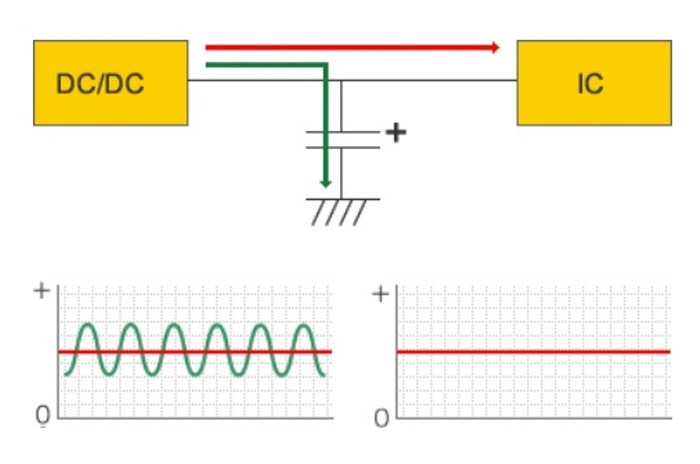

안정된 직류 전압을 공급하기 위해, 전원 라인에 중첩되는 외부로부터의 유도 노이즈 또는 고속 회로 구동에 의한 고주파 노이즈를 제거하는 기능. 일반적인 전원 회로에서 사용 가능합니다.
3.커플링 용도

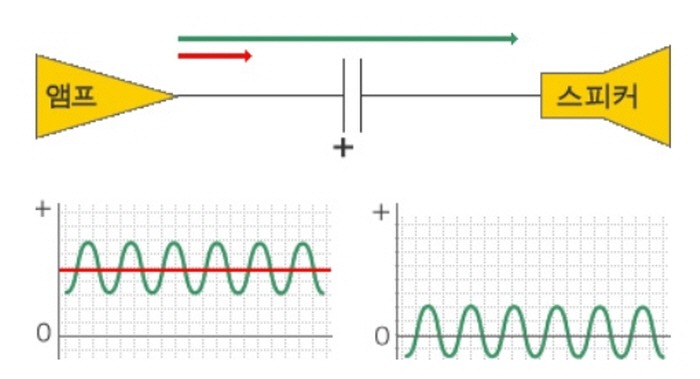

전단 회로의 직류 바이어스 전압을 제거하여, 교류 신호 전압만 후단 회로에 전달합니다. 일반적으로 오디오 회로에서 사용됩니다.
탄탈 콘덴서의 구조
탄탈 (Tantalum)은 금속의 명칭으로, 그리스 신화에 나오는 나락신 탄탈로스 (Tantalos)에서 유래되었습니다.
탄탈 콘덴서는 탄탈 소자의 양끝에 리드 프레임으로 전극을 구성하여, 몰드 수지로 봉지하는 구조입니다.
세라믹 콘덴서와 탄탈 콘덴서
탄탈 콘덴서는 하면전극 구조
패키지의 하면에 전극이 있는 탄탈 콘덴서는 반대편의 실장 기판을 근접시켜도 쇼트가 발생될 우려가 없습니다. 세라믹 콘덴서로는 달성이 어려운 세트의 박형화에 기여합니다.
기판의 휨 스트레스에 강한 탄탈 콘덴서
수지 몰드 구조의 탄탈 콘덴서는 기판 휨에 의한 스트레스에 강하다는 특징이 있습니다. 휨 현상이 심한 기판의 끝단에 대한 탑재도 가능하여, 기판 설계의 자유도가 향상됩니다. 또한, 제조 공정에서의 기판 취급도 세라믹 콘덴서에 비해 주의가 필요하지 않습니다.
변화가 적은 정전용량 특성
탄탈 콘덴서 (TC)는 온도 및 회로의 직류전압에 의한 정전용량 특성의 변화가 적어, 세라믹 콘덴서 (MLCC) 사용 시에 필요한 실효 정전용량 확인 등이 필요하지 않습니다.
Ringing 문제 없음!
Ringing은 최종적인 제품 평가 시에 발견되는 경우가 많습니다. 따라서, 세트 판매 전에 조속한 대책이 필요한 케이스가 많으므로, 방대한 피해가 발생할 가능성이 있습니다. 그러나, 탄탈 콘덴서는 제품 자체가 공진하지 않으므로 Ringing에 대한 우려가 없습니다.
