6BQ5 / EL84 진공관 이야기

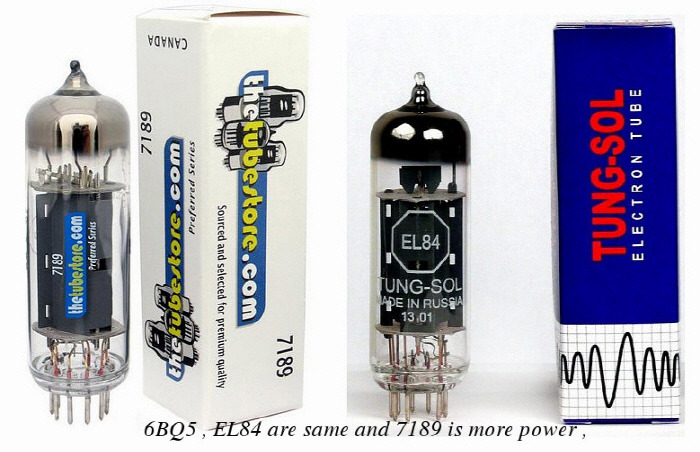

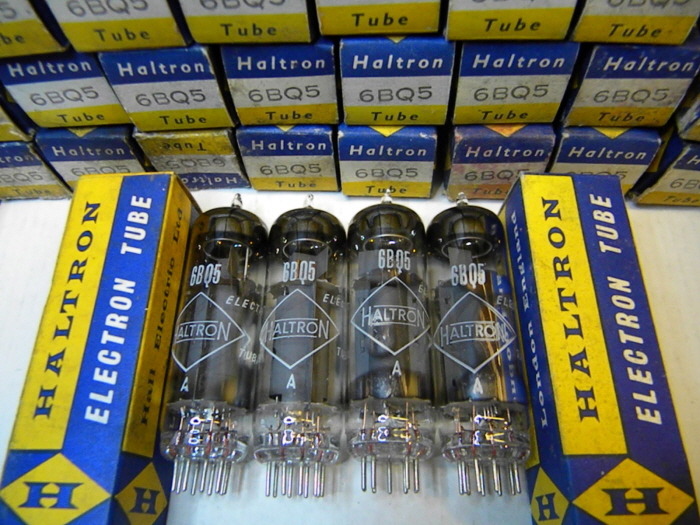

2차대전 이후 필립스에서 개발된 오디오 전용의 9핀 MT 5극 출력관 입니다. 진공관식 리시버나 인티그레이티드 앰프와 같은 소형앰프의 출력단에 많이 사용 되었습니다. EL84/6BQ5는 진공관 개발후기 제품의 전형을 보여주는 진공관으로, 출력관으로는 상당히 작은 MT 타입으로 Gm을 대폭 향상시켜 전력감도가 높고 드라이빙이 쉬워 MT 관으로는 이례적으로 싱글 구성시 약 5~6w, 푸시풀 회로에서 약 17w를 뽑을 수 있습니다. 호환관으로는 7189A가 있는데, 플레이트 손실율과 최대전압이 높습니다. EL84/6BQ5의 음질 경향은 화려하고 여성적이며 고역의 독특한 음색은 상당히 매력적 입니다. 베이스 접속도는 9CV 입니다. 텔레풍켄, 암페렉스, 멀라드, 필립스, RCA의 성가가 높습니다. 반면에 GE, 실바니아-필립스(미국)의 녹색로고(green logo)는 음질이 딱딱하고 경직되어 있습니다. 신관으로는 소브텍, 테슬라, 골든드래곤, 엔틱셀렉션스, Ei, 슈광이 있습니다.
먼저 아래의 차트를 참고 하기 바랍니다. 홈오디오 용도로 사용 한다면 AS-EL84-EH, EL84-GD SPECIAL, 7189A-GD, EL84-JJ를 추천 합니다. 기타 앰프 용 으로는 AS-EL84-EH, 7189A-GD, EL84-EH, EL84M-SOV를 권 합니다.

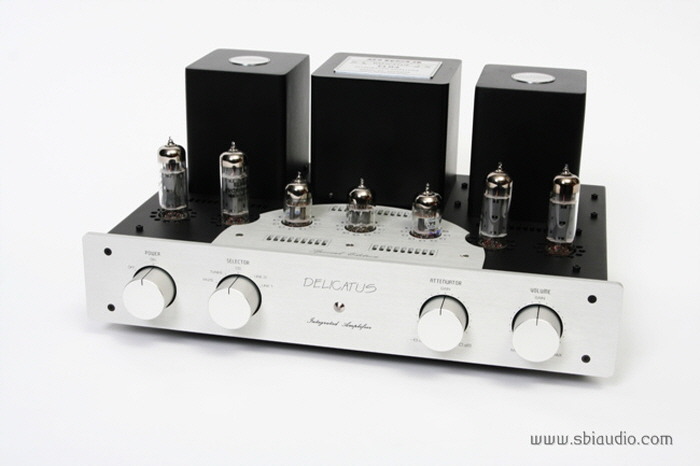

EL84를 푸시풀로 구동하는 델리카투스 SE2는 진공관 EL84가 가지고 있는 음질적 특징과 장점들을 최대한 구현하기 위하여 설계, 제작되었습니다. EL84의 외형은 작고 가냘퍼 보이기에 왠지 저역 특성은 충분하지 않을 거라는 선입견마저 들게 합니다. 현실적으로도 빈티지기기를 복각한 앰프나, 비교적 염가로 제작된 공제형 앰프에서는 의례히 저음이 부족하게 들립니다.
그러나 EL84가 왜소하여 저역이 부족한 음으로 되는 것은 아니며, EL84를 구동하는 회로의 완성도 부족과 물량 투입이 빈약했기에 만들어진 결과라고 생각합니다.
본래 EL84가 저역이 잘 나오는 진공관은 분명 아닙니다. 내부 저항이 높아 큰 전류가 흐르기 힘들고 이런 이유로 힘찬 저역은 기대하기 힘듭니다.
그러나 반대로 내부 저항이 낮다고 모두 저역이 잘 나오는 앰프로 되지는 않습니다. 그것은 진공관의 특성중 하나일 뿐입니다. 그 특성에 맞는 회로를 구성하고 적절한 물량 투입이 이루어지게 되면 힘찬 저역과 함께 스피커 구동력이 좋은 앰프가 됩니다.
진공관의 전기적 특성을 충분히 검토하고 부족한 부분은 회로적으로 보완하도록 설계된 회로는 전기적, 음질적으로 만족할 만한 수준의 음으로 되는 것입니다. 델리카투스 SE2의 음질은 EL84 고유의 고조파가 살아있는 특유의 음색과 함께 배음이 풍부한 유려한 음이라고 평가받고 있습니다.
이런 음질이 전형적인 진공관 앰프의 음질이라고 생각합니다. 진공관 특유의 음색이 잘 살아나고 배음이 공간을 가득 채워 풍성하고 유려하게 들려는 음이야말로 진공관다운 음질이라고 생각하게 됩니다.
다른 나라는 어떤지 모르지만, 우리는 유독 오래된 기기를 좋아하는 것 같습니다. 빈티지기기는 오래된 것을 더 인정해 주고 초기제품이라는 것이 가격에 많은 영향을 줍니다.
더우기 오디오 잡지에 기고하는 평론가도 오디오 기술은 예전에 이미 끝났다고 글을 쓰고 있는 상황이니, 오디오를 처음 시작하는 분들이 보기에 혼란스러울 수도 있을 것입니다.
그런데 기술이 끝났는지 아닌지를 말하려면 그 분야에 대하여 알고 있어야 합니다. 기술을 모르는 분이 기술을 말한다면, 그 기술은 무엇을 말하는 지 알 수 없게 됩니다.
기술의 속성은 발전한다는데 있습니다. 바둑에서 백과 흑으로 이루어진 수의 변화를 수퍼컴퓨터로도 헤아리지 못한다는 글을 본 적이 있습니다.
전자회로는 그보다 많은, 전혀 상반된 동작을 하는 콘덴서와 코일 그리고 저항, 수동소자와 결합하여 새로운 결과를 만들어 내는 능동소자가 있습니다.
이 무한한 회로의 구성에 따라 다양한 결과로 나타납니다. 과연 기술에 끝이 있을까요...!
델리카투스 SE2에 적용된 회로는 과거 빈티지기기에 적용된 회로와는 사뭇 다릅니다. 왜! 회로가 달라졌는가!는 원하는 결과가 달라졌기 때문입니다. 과거에는 소스 자체가 협대역이었습니다. 스피커도 광대역이 아니었기에 앰프도 광대역의 앰프가 필요치 않았습니다.
앰프의 출력이 작았으므로 높은 감도의 스피커가 필요하였습니다. 빈티지 스피커들이 감도가 높은 이유입니다. 스피커 구동력이라는 말은 그당시에 존재하지도 않았을 것 입니다.
요즘은 소스가 광대역으로 발전하였습니다. 스피커도 광대역으로 하기 위하여 점점 음압감도도 낮아졌기에 앰프의 출력은 증가할 수밖에 없었습니다.
이것이 시대의 변화입니다. 이런 변화를 수용하는 것이 새로운 개념으로 설계되는 앰프라고 생각하며, 델리카투스 SE2에 적용된 기술이기도 합니다. 요즘 앰프들은 스피커 구동력이라는 부분에 많은 정성을 쏟고 있습니다. 강력한 스피커 구동력이란 단지, 출력이 높아서만 되는 것은 아니기 때문입니다.
델리카투스 SE2의 음질은 상큼한 고음과 함께 단단한 저음이 배음과 어우러지는 유려한 음질이라고 말씀드릴 수 있습니다. 여러분이 들어오시던 빈티지기기의 EL84앰프하고는 많이 다릅니다. 어쩌면 이런 부분이 오디오 기술이 발전해야 하는 이유이기도 할 것입니다.
2009년 델리카투스를 처음 발표한 이후 현재는 스페셜 에디션2 버전으로 제작되고 있습니다. 외관도 많은 변화가 있었고 회로도 더욱 발전하였습니다. 저의 작업실에서 델리카투스가 어떻게 변해 왔는지를 보시는 것으로도 끊임없이 발전하는 기술의 속성을 체험하실 수 있을 것입니다.
모두 하드 와이어링 방법으로 배선하였으며 더 이상 업그레이드하실 필요가 없을 정도의 부품으로 제작하였습니다. 신호가 경유하는 중요한 부분에는 +- 1% 오차의 PRP 1/2W저항을 사용하였고 전력이 필요한 부분에는 3W의 피막 저항과 5W의 권선저항을 구분하여 사용하였습니다. 커플링콘덴서는 폴리프로필렌 필름콘덴서를 사용하였으며 사용되는 전해 콘덴서는 삼화콘덴서의 수출용, 장수명 저누설 콘덴서를 사용하였습니다.
대를 물려 사용하실 수 있도록, 초기 품질이 오래도록 유지될 수 있도록 부품 선정에도 정성을 드렸습니다. 하지만, 오디오 기기라는 것이 튼튼하기만 해서는 대를 물려 사용하시기 힘들 것입니다. 델리카투스 SE2에서는 EL84가 가지고 있는 음색적 장점들을 최대한 구현하도록 회로 설계를 하였으며 결과물로서 인정받고 있습니다. 델리카투스 SE2는 스피커에 귀를 바짝 기울어도 험은 전혀 들리지 않습니다. 높은 S/N비는 고감도의 풀레인지를 사용하시는 분에게는 매우 중요한 부분일 것 입니다.
|
진공관 |
특징 |
포닉 |
노이즈 |
음악성 |
적합성 |
|
AS-EL84-EH |
선별관 |
6 |
6 |
6 |
HG |
|
EL84-GD SPECIAL |
선별관 |
5 |
6 |
7 |
H |
|
7189A-GD |
선별관 |
6 |
6 |
7 |
HG |
|
EL84-SOV |
자체선별 |
3 |
3 |
5 |
G |
|
EL84M-SOV |
자체선별 |
5 |
4 |
5 |
HG |
|
EL84-JJ |
자체선별 |
5 |
4 |
6 |
H |
|
EL84-EH |
자체선별 |
6 |
5 |
5 |
HG |
|
다음의 자료는 현재 생산되는 EL84/6BQ5의 특징 등을 정리한 차트 입니다. 이 자료는 소비자의 일반적인 평가를 토대로 한 것 입니다. 숫자는 높을 수록 좋으나 절대적인 수치가 아닌 상대적인 값을 나타 냅니다. 따라서 참고 자료로 사용 하기 바랍니다. H: 홈오디오 일반 G: 기타앰프 HG: 모든 홈/기타앰프 | |||||
