컴퓨터 조립하는 방법 09(Mainboard 설치)
컴퓨터 내에서 기본회로와 부품들을 담고 있는 가장 기본적이고 물리적인 하드웨어로서, 마더보드(mother board) 또는 주기판(主基板)이라고도 한다. PC의 실행 환경을 설정하고 그 정보를 유지해 주며, PC가 안정적으로 구동되게 해주고, PC의 모든 장치들의 데이터 입출력 교환을 원활하게 해주는 부분이다.
메인보드에 포함되는 컴퓨터 부품들은 중앙처리장치(CPU), 마이크로프로세서, 보조프로세서(옵션), 메모리, 바이오스, 확장슬롯, 접속회로 등이다. 확장슬롯을 통해 그 외의 부품들을 추가할 수 있다. 위의 여러 가지 회로는 단단한 표면 위에 눌려 찍히는데, 보통 일괄적으로 단번에 만들어진다.
설계 여하에 따라서 CPU 종류와 메모리 최대용량, 확장슬롯의 수량 등 기본성능이 규정되며, 시스템의 안정성도 밀접한 관계가 있다. 중심적인 역할은 칩세트라는 대규모 집적회로(LSI)가 담당한다. CPU와 메모리, 확장슬롯 간의 데이터 교환을 관리하는 것인데, 이 칩세트(Chip Set)의 규격이 PC의 기본구성을 결정하게 된다. 오늘날 데스크톱 컴퓨터용으로 가장 많이 사용되는 것은 IBM의 AT에 기초를 둔 AT보드이며, ATX보드는 AT보드를 개선한 것이다.

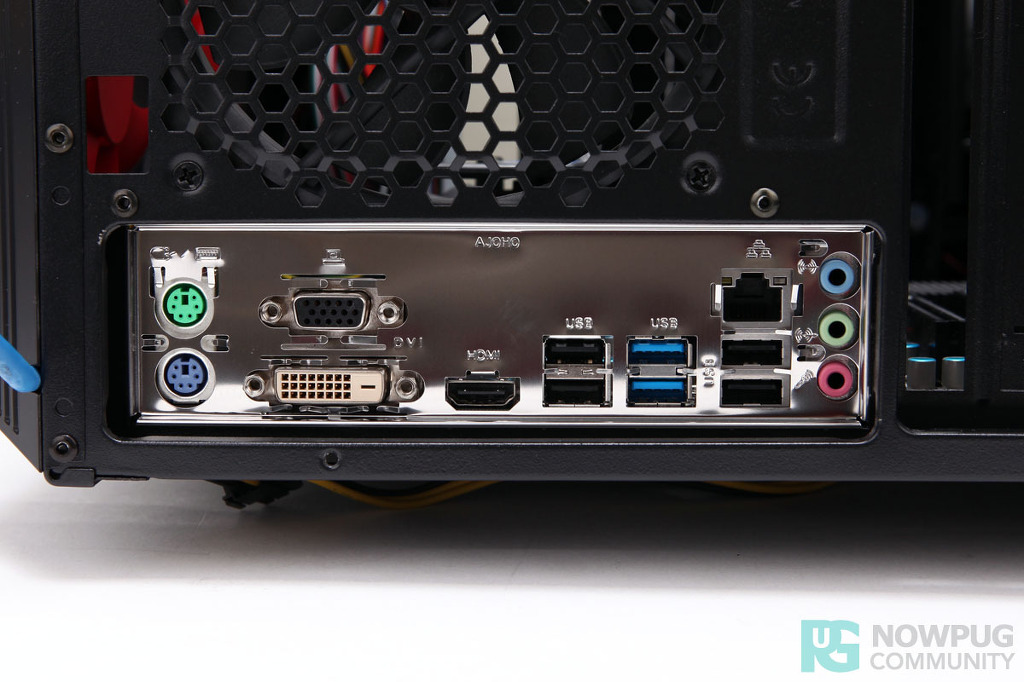

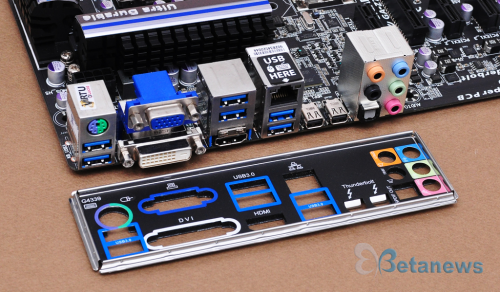

사진과 같이 후면 패널을 케이스에 끼우고 패널의 타공에 맞춰 메인보드를 장착하고 보드에 있는 고정 구멍에 나사를 채웁니다.

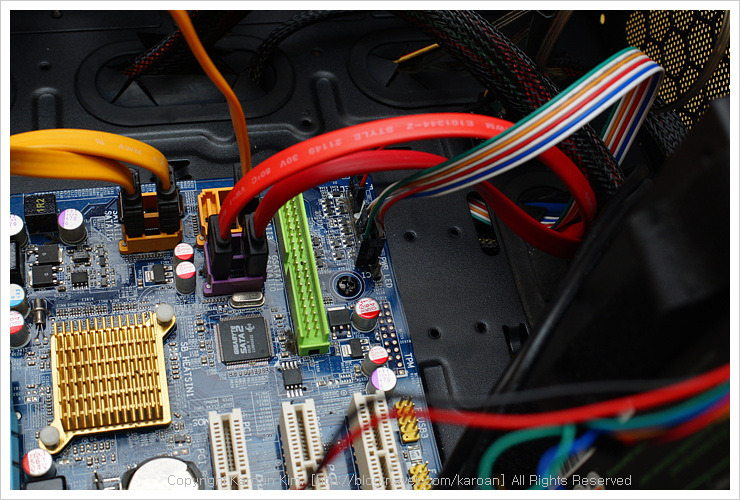

보드에 SATA와 전면 판넬에서 나온 커넥터를 끼워줍니다.

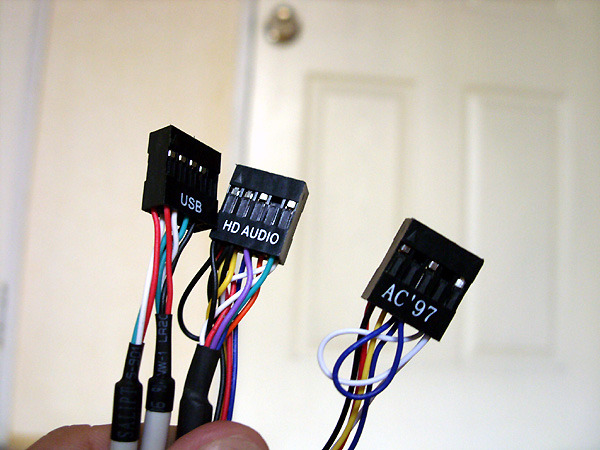

케이스에는 다음과 같은 패치 커넥터가 있는데 주로 USB와 HD AUDIO 커텍터를 보드에 접속합니다.

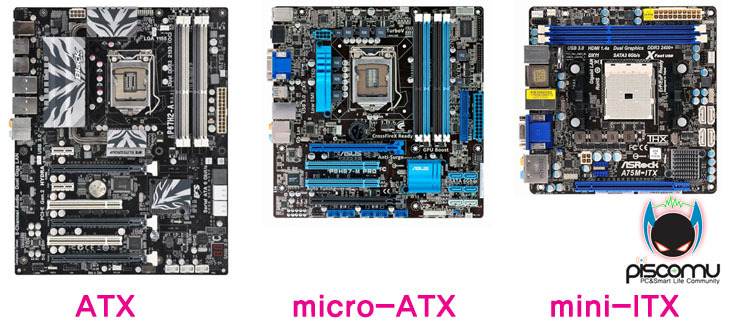

메인보드는 보통 ATX와 Micro-ATX를 많이 사용하지만 Mini-ITX도 수요가 늘고 있는 추세입니다.

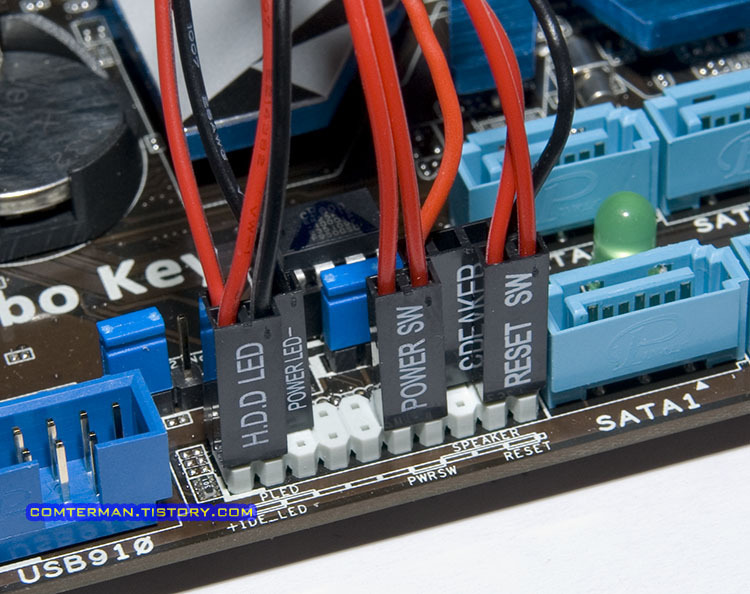

사진과 같이 Power S/W, HDD LED, Reset S/W, Poer LED, 때에 따라서는 비프음 전용 부저 등을 연결합니다.

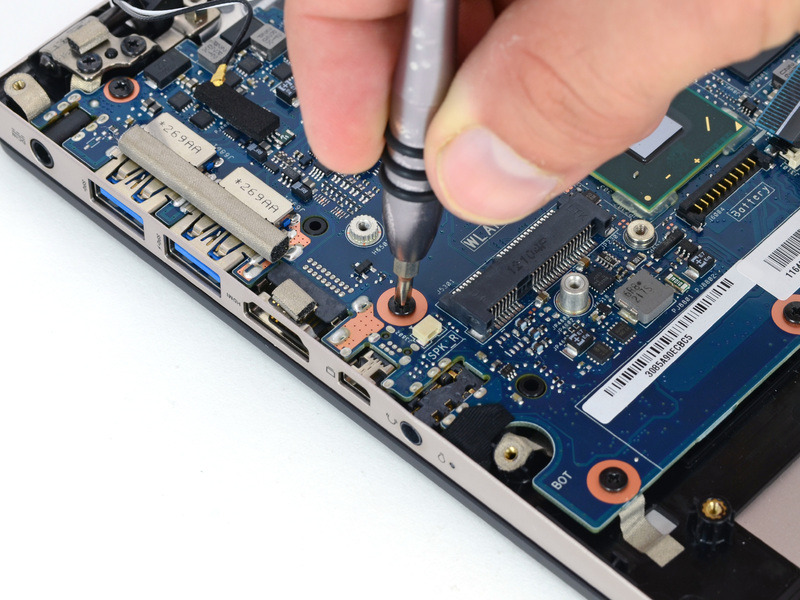

참고용 사진으로 올렸는데 보드를 고정할 때는 사진과 같이 쇼트 방지용 피스링을 나사를 채워야 합니다.

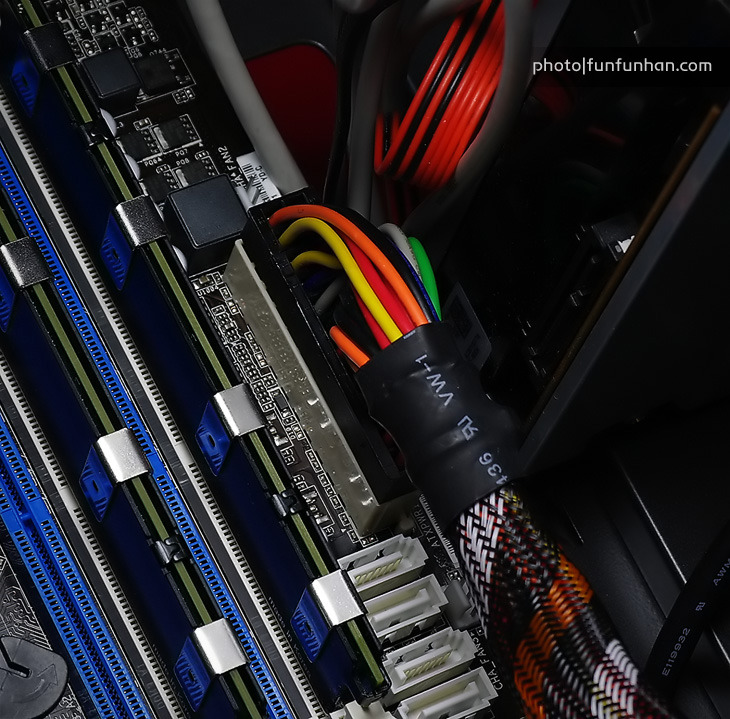

보드에 24P 파워 커넥터를 연결합니다. 연결 할 대는 방향등을 잘 확인하고 꽂아 주시기 바랍니다.

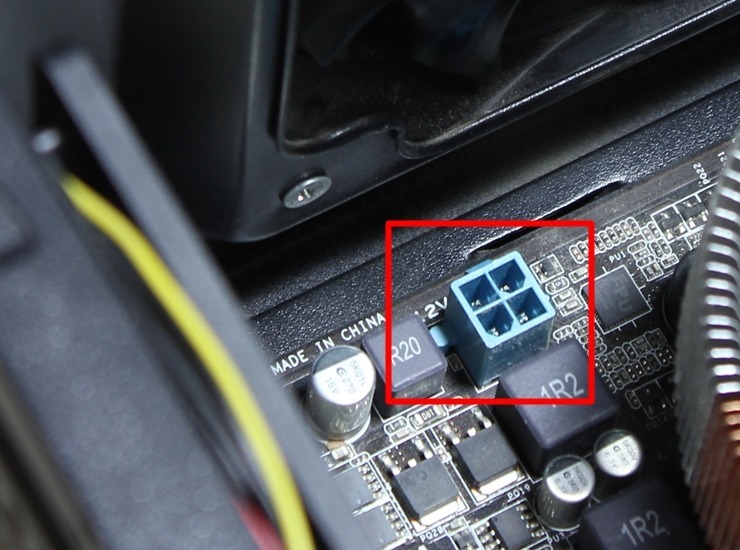

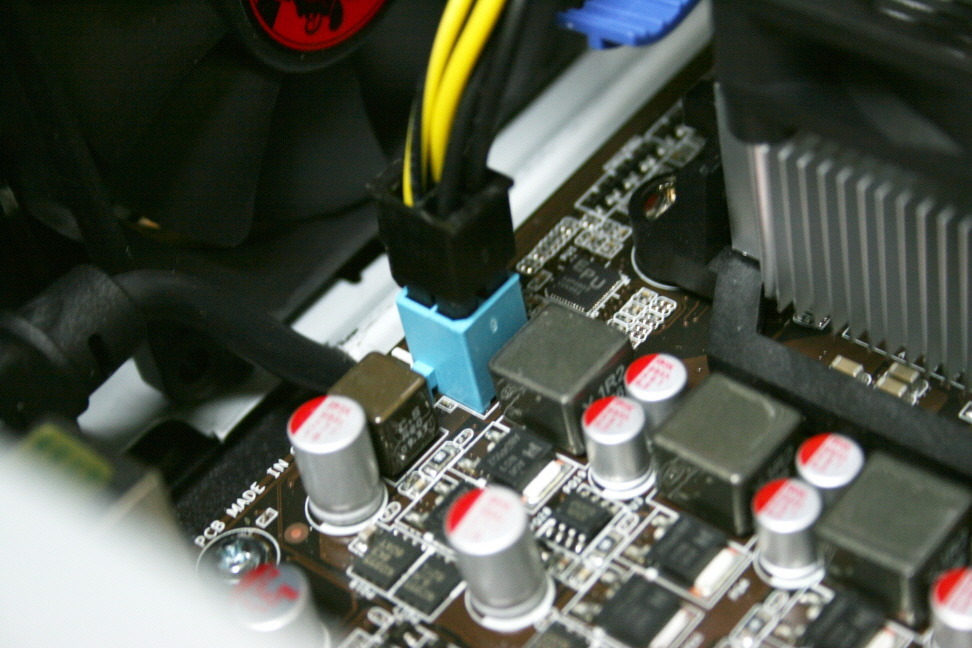

메인보드에는 4P CPU 보조전원 커넥터가 있는데 잊지 마시고 방향에 맞춰 꽂아 주시기 바랍니다.

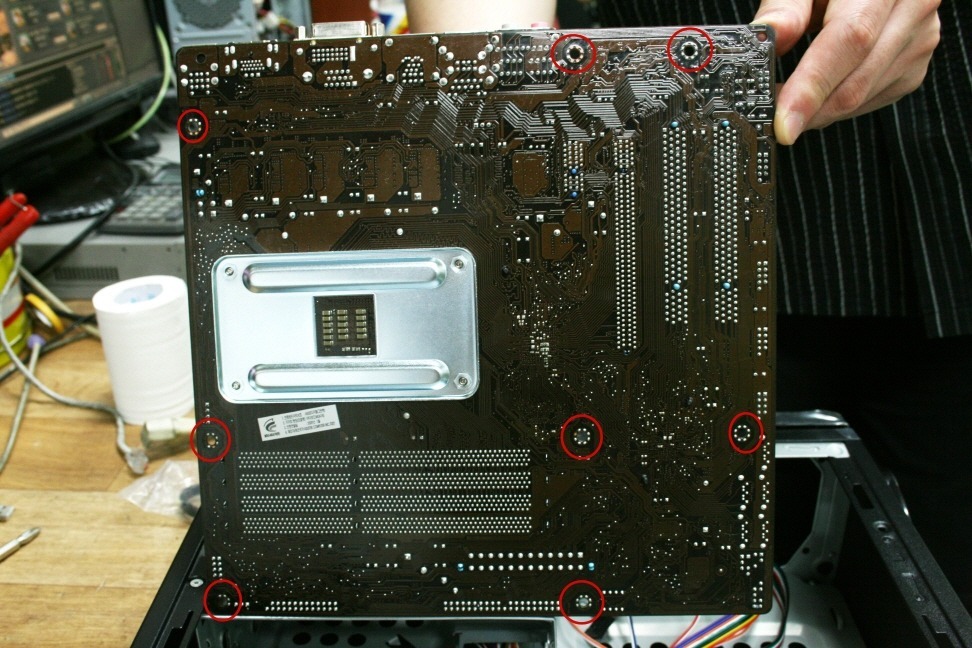

메인보드에 나사를 채워야 할 부분이 있는데 빠짐없이 피스링을 끼워서 고정합니다. 피스링을 딱풀 등으로 먼저 보드에 붙인 후에 나사를 조이면 편리합니다.
메인보드의 프론트 판넬 연결핀은 컴퓨터 전면에 스위치와 LED를 연결하는 핀입니다. 보통 다음과 같이 배열되므로 참고하여 연결하시면 됩니다. LED인 경우에는 극성이 있으니 참고하시기 바랍니다.

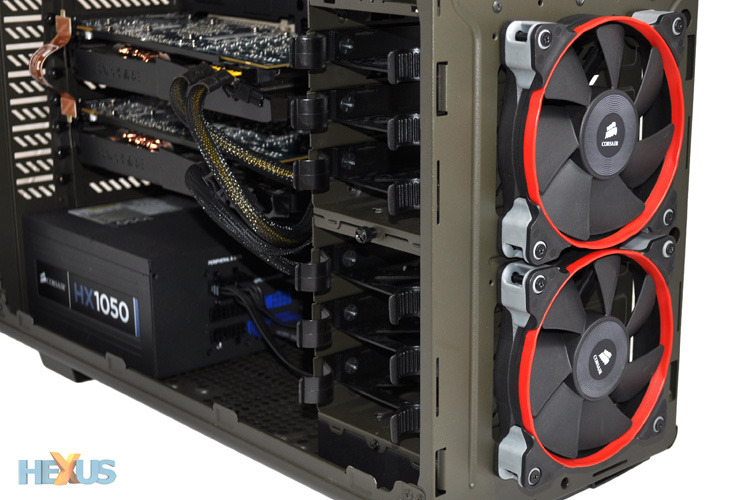

PC 케이스 전면에 있는 냉각팬입니다. 보통 82mm, 120mm 팬이 사용되는데 컴퓨터 소리에 민감하신 분은 사용하지 않는 것이 좋습니다.

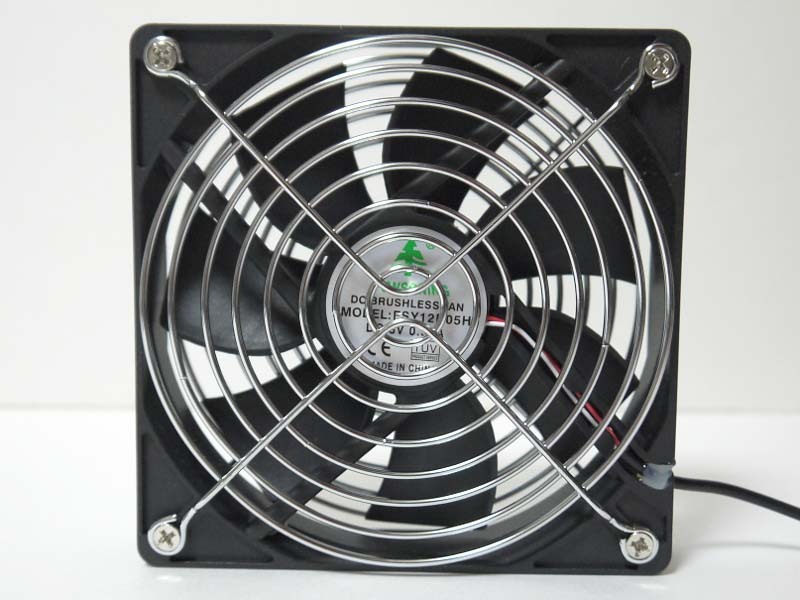

PC 냉각팬은 PC 케이스에 맞춰 사용하는데 사진과 같이 안전망을 사용하는 것이 중요합니다. 냉각팬은 사진처럼 라벨이 붙은 부분으로 공기가 배출됩니다. 전면에 냉각팬을 설치 할 때는 반대로 설치하면 외부의 공기가 들어오게 됩니다. 고정 나사는 적당한 힘으로 조여주면 되고 너무 무리하게 채우면 깨지게 되므로 낭패하게 됩니다.
