크레인 제원 (1)

[koc4410]

크레인 제원 (1)

크레인 제원을 100톤 이하와 100톤 이상으로 구분하여 구체적으로 기록하려고 하였으나 주어진 용량의 한도가 넘어 35톤부터 70톤 까지 1차적으로 기록하고, 다음은 150톤 까지, 그다음에는 200톤 이상을 기록하려고 한다.

크레인 제원은 각 메이커의 Catalogue에 의존하였다.

크로라 크레인(Crawler Crane)은 카타로그 약 300건 이상에서 선정하였으며, 그중 우리나라에서 많이 활용하고 있는 크로라 크레인의  제원(Specifications)  크레인의 기본치수(General Dimensions) 인양 능력표(Boom Lifting Capacities) 작업 범위도(Working Ranges)를 게재하여 전문 크레인 사업자나, 산업 현장에서 직접 활용할 수 있도록 하였다.

짚 붐(Fixed Jib Boom)이나 타워 붐(Lufffing Jib Boom) 또는 크람쉘 (Clamshell)작업이나 Dragline, Wall, Magnet, Pile작업등의  범위는 분량이 다대하여 생략하였다.

일반제원을 각 기종별로 발췌하는데 약 2년 이상 시일이 소요되었다.

하이드로 크레인의 제원은 카타로그 1박스를 분실하여 완성하지 못하였으며, 하이드로 크레인은 주로 일당으로 활용하여 월당으로 하는 크로라 크레인에 비하여 산업 현장에서 제원 활용도가 적으며, 주로 Boom 길이와 인양능력표를 사용하는데 이는 크로라 크레인의 같은 톤수에서 보면 큰 차이가 나지 않는다.

도량형은 국제표준인 메트릭 톤(Metric ton)을 사용하였으며 길이의 인치나 피트는 가능한 제외시켰다. 우리나라에 들어온 크로라 크레인 메이커는 주로 일본이며 미국 독일 순이다.

우리나라는 삼성에서 크로라 크레인을 생산하다 볼보에 인수된 후에는 현재 국내에서 생산되는 크로라 크레인은 전무하다. 크로라 크레인 제원은 삼원중기(www.samwoncrane.co.kr)의 홈페이지 크레인 제원표를 참조하였다.

각 톤수별로 6대식 선정하여 제조사의 모델별로 제원표를 작성하여 제원표를 한눈에 볼 수 있어서 각 제조사별간의 모델의 용량이나 능력 비교가 용이하게 하였다.

인양능력표와 작업범위도는 그중에서 대표적인 것을 선택하여 하나를 게제 하였으며, 80톤은 사용빈도가 많아 배수로 하였고 붐이나 짚붐의 차트와 외부치수 도표를 첨가하였다.

인양능력표와 작업 범위도 게제 모델

     35톤 ; 삼성 CX 350C

     50톤 ; IHI CCH 500-3

     55톤 ; Kobelco 7055

     60톤 ; Hitachi KH230-3

     65톤 ; Kobelco 7065

     70톤 ; Sumitomo SC 700-2

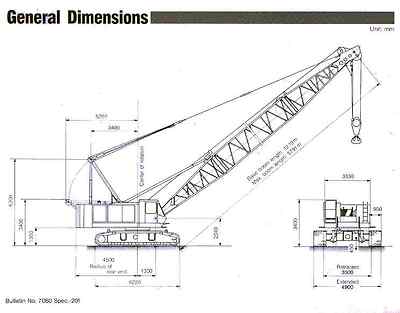

     80톤 ; Kobelco 7080 ; 붐차트, 짚붐차트, 외부치수.

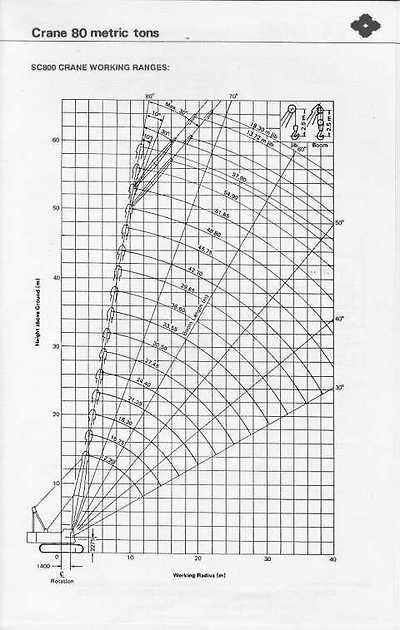

     80톤 ; Sumitomo SC 800

     100톤 ; Sumitomo SC 1000

크로라 크레인 제원



35톤 기본치수
제조회사	단위	KOBELCO	SUMITOMO	I H I	I H I	Samsung	HITACHI
형식		7035	LS-78RH-5	CCH350-3	CCH400-3	CX350C	KH125-3
전폭	m	3.1	2.98	3.14	3.14	3.1	3.1
전고,운전석	m	3	3.045	3.24	3.24	3.005	3.005
전고, high  gantry	m	4.5	5.12	4.555	5.1	4.715	4.715
전고, low gantry	m	3.06	3.19	3.245	3.255	3.175	3.175
크로라 길이	m	5.15	5.03	5.095	5.295	5.035	5.035
크로라 폭, 확장시	m	4.18	4.06	4.06	4.16	4.01	4.01
크로라 폭, 축소시	m	3.3	3.3	3.3	3.4	3.35	3.35
최저 지상고	m	0.37	0.375	0.415	0.415	0.35	0.35
카운터웨이트 높이	m		1.04	1.075	1.075	0.995	0.995
붐 핀 높이	m	1.545	1.54	1.605	1.605	1.495	1.495
크로라 높이	m		0.92	0.99	0.99	0.895
회전축에서 후미	m	3.57	3.7	3.39	3.47	3.8	3.8
회전축에서 붐 핀	m	0.95	0.9	1	1	0.9	0.9

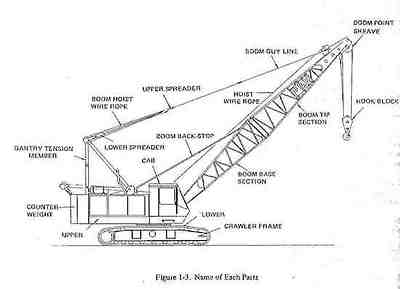

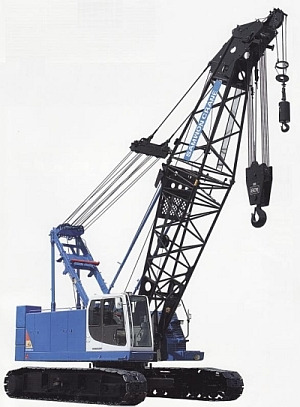

 크레인 외부명칭



35톤급 CRANE 제원표
제조회사	단위	KOBELCO	SUMITOMO	I H I	I H I	Samsung	HITACHI
형식		7035	LS-78RH-5	CCH350-3	CCH400-3	CX350C	KH125-3
최대인양능력	t x m	35 X 3.7	35 X 3	35 X 3.7	40 X 3.7	35 X 3.6	35 X 3.6
엔 진  제작사		Mitsubishi	HINO	HINO	HINO	HINO	HINO
엔 진  모델		6D15-t	HO6CT	HO7CT	HO7CT	HO6C-T	HO6C-T
엔 진  Power	ps/rpm	155/2150	150/2100	180/2100	180/2100	150/2000	150/2000
Generator
Batteries	V			12 X 2	12 X 2
연료 탱크 용량	litters	280	290	225	225
연료소비at2000rpm	gr/PS.h
배기량	litters			6.728	6.728
유압 오일 용량	litters		160
작업속도 전,후드럼	m/min	70		100	100	70
작업속도 붐드럼	m/min	68		60	60	60
회전 속도	rpm	3.7	3.4	3.5	3.5	4	4
드럼 직경 전,후	mm		400
붐 드럼	mm		280
3rd 드럼	mm		320
와이어 직경 전,후	mm		20	20	20	20
붐 와이어 직경	mm		14	16	16	14
덜미 와이어 직경	mm			28	28
기본 붐 길이	m	9.14	10	9	9	10	10
최대 붐 길이	m	39.62	43	39	45	40	40
붐+집 길이	m	45.72	46.2	45	54		46.2
붐+집 길이	m	33.53+12.19	34+12.2	33+12	39+15		34+12.2
중간붐 규격	m		3, 6	3, 6	3, 6	3, 6
중간붐 규격	"
중간붐 규격 넓이	m
작업시 총중량	ton	38	41	38.9	40.4	36.6	36.6
제조회사	단위	KOBELCO	SUMITOMO	I H I	I H I	Samsung	HITACHI
형식		7035	LS-78RH-5	CCH350-3	CCH400-3	CX350C	KH125-3
주행 속도	km/h	1.6	2	1.6	1.6	1.6	1.8
접지압	kg/cm'	0.54	0.6	0.58	0.57	0.53	0.53
등판 능력	%	40	40	40	40	(21.8도)	40
카운터웨이트	ton		11	11	12	11.6
카운터웨이트	ton		5.15,1.85x2,2.15			5.8, 5.8
훅크 무게	ton		0.3/35t	0.35/35t	0.38/40t	0.39/35t
볼 훅크 무게	ton		0.12/5t			0.13/5t
슈	개		52 X 2
슈 넓이	mm	760	760	760	760	760	760
트랙 로라 상 / 하	개		2 / 7 X 2			2/7 x 2	2/7 X 2
라인 풀	ton		5.6	5.8	5.8	5
라인 풀  최대	ton
소음도	Db/m
인양능력 안전치	%		75	78	78	75

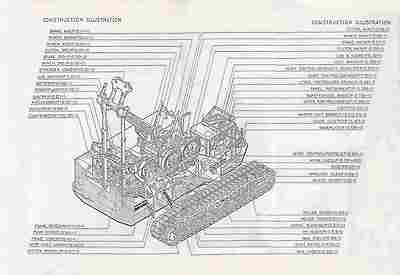

크레인 내부명칭



크로라크레인 35톤 인양능력표와 작업범위도(삼성CX350C)

50T CRANE 제원표
제조회사	단위	P&H Kobelco	SUMITOMO	SUMITOMO	HITACHI	Samsung(Hitachi)	I H I
형식		550A-S	SC500,LS118RH-5	SC500-2	KH180-3,CX500-3	CX500C	CCH500-3
최대인양능력	t x m	50 X 3.7	50 x 3.7	50 X 3.7	50 x 3.7	50 x 3.7	50 x 3.7
엔 진  제작사		Detroit	HINO	HINO	HINO	CUMMINS	HINO
엔 진  모델		4-71	HO6CT	HO7CT	EM100	6CT8.3C	HO7CT
엔 진  Power	ps/rpm	148/2000	150/2100	180/2100	150/2000	165/2000	180/2100
Generator
Batteries	V	24					12V x 120AH x 2
연료 탱크 용량	litters	250	290	290			225
연료소비at2000rpm	gr/PS.h
배기량	litters	4.66
유압 오일 용량	litters	350	160
작업속도 전,후드럼	m/min	60	80	100	70	70	100
작업속도 붐드럼	m/min	45	64	62	60	60	60
회전 속도	rpm	2.8	3		3.1	3.7	3.5
드럼 직경 전,후	mm	400	400	480
붐 드럼	mm	294	280	320
3rd 드럼	mm			400
와이어 직경 전,후	mm	20	20	20	20	20	20
붐 와이어 직경	mm	14	14	16	16	16	16
덜미 와이어 직경	mm	28					31.5
기본 붐 길이	m	12.19	9.3	12.2	13	13	9
최대 붐 길이	m	51.82	52	51.8	52	52	51
붐+집 길이	m	57.91	58.1		58.25	58.25	57
붐+집 길이	m	42.67+15.24	42.85+15.25	42.65+15.25	43+15.25	43+15.25	42+15
중간붐 규격	m	3.05,6.1,9.14	3.05,6.1,9.15	3.05,6.1		3, 6, 9	3, 6, 9
중간붐 규격	"	10', 20', 30'	10', 20', 30'	10 ',20'
중간붐 규격 넓이	m					1.4x1.4x6.1
작업시 총중량	ton	52.2	50.2		46.9	46.9	48.5
제조회사	단위	P&H Kobelco	SUMITOMO	SUMITOMO	HITACHI	HITACHI(삼성)	I H I
형식		550A-S	SC500,LS118RH-5	SC500-2	KH180-3,CX500-3	CX500C	CCH500-3
주행 속도	km/h	1.2	2	2.1	1.5	1.35	1.6
접지압	kg/cm'	0.68	0.64		0.61	0.61	0.62
등판 능력	%	40	40	40	40	(21.8도)	40
카운터웨이트	ton	14	15.9	16		15.9	16
카운터웨이트	ton		6.1+2.6+2.6+4.6			7.5+8.4	4.5+5+6.5
훅크 무게	ton	0.6/50t	0.75/50t	0.75/50t		0.57/50t	0.49/50t
볼 훅크 무게	ton	0.12/5t	0.12/5t	0.12/5.8t		0.13/4t
슈	개	56 x 2	59 x 2	59 X 2
슈 넓이	mm	760	760	760	760
트랙 로라 상 / 하	개	/11 x 2	3 / 9 x 2	4/10 X 2	3 / 10 x 2
라인 풀	ton	5.6	5	5.8	5.6	5	5.8
라인 풀  최대	ton	9.2			15.6
소음도	Db/m	57/30m
인양능력 안전치	%	78	75	78		75	78

50톤 기본치수
제조회사	단위	P&H Kobelco	SUMITOMO	SUMITOMO	HITACHI	HITACHI(삼성)	I H I
형식		550A-S	SC500,LS118RH-5	SC500-2	KH180-3,CX500-3	CX500C	CCH500-3
전폭	m	2.9	3.09	3.28	3.1	3.1	3.14
전고,운전석	m	3.05	3.1	3.07	3.1	3.1	3.275
전고, high  gantry	m	5.455	5.425		5.226	5.26	5.21
전고, low gantry	m	3.25	3.225	3.1	3.28	3.28	3.25
크로라 길이	m	5.51	5.725	5.715	5.52	5.52	5.57
크로라 폭, 확장시	m	4.3	4.35	4.35	4.3	4.3	4.35
크로라 폭, 축소시	m	3.3	3.59	3.3	3.3	3.54	3.59
최저 지상고	m	0.36	0.41	0.38	0.36	0.36	0.37
카운터웨이트 높이	m	1.03	1.095	1.095	1.07	1.07	1.11
붐 핀 높이	m	1.5	1.65	1.67	1.585	1.585	1.65
크로라 높이	m	0.9	0.965			0.96	0.97
회전축에서 후미	m	4.4	3.9	3.765	4.24	4.05	3.9
회전축에서 붐 핀	m	0.95	0.95	1	0.9	0.9	1

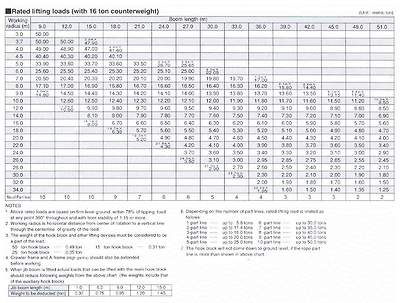

50톤 인양능력표 (IHI CCH 500-3)

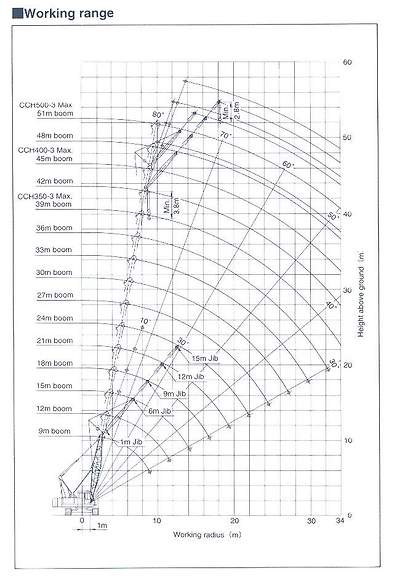

50톤 작업범위도(IHI CCH 500-3)



60톤급 CRANE 제원표
제조회사	단위	KOBELCO	KOBELCO	SUMITOMO	Link-Belt	HITACHI
형식		7055	BM600	SC550-2	LS-180	KH230-3
최대인양능력	t x m	55 x3.7	55 X 3.7	55 x 3.7	55(S/T) X 3.05	60 x 3.7
엔 진  제작사		미스비시	Mitsubishi	HINO	Cat	HINO
엔 진  모델		6D22C	6D22-T	HO7CT	3306B-DITA	EM100
엔 진  Power	ps/rpm	180/2000	230/1800	180/2100	270/2100	15/2000
Generator		24V,30amp	170amp
Batteries	V	Two 12 V	Two 12V
연료 탱크 용량	litters	280	350	290	360
연료소비at2000rpm	gr/PS.h	164 at 1200rpm
배기량	litters	11.1	11.49
유압 오일 용량	litters	250	354	300	750
작업속도 전,후드럼	m/min	90	100	90		70
작업속도 붐드럼	m/min	50	65	62		60
회전 속도	rpm	3.7	3.7	4.3	4.4	3.1
드럼 직경 전,후	mm	462	462	480
붐 드럼	mm			320
3rd 드럼	mm
와이어 직경 전,후	mm	22	22	22.4	26	22
붐 와이어 직경	mm	16	16	16
덜미 와이어 직경	mm	30	30
기본 붐 길이	m	12.19	9.1	12.2	12.2	13
최대 붐 길이	m	51.82	51.8	51.8		52
붐+집 길이	m	57.91		57.9		64
붐+집 길이	m	42.67+15.24		39.6+18.3		46+18
중간붐 규격	m	3.05,6.1,9.14	3.0,6.1,9.1	3.05+6.1+9.14	3.05,6.1,9.15
중간붐 규격	"	10',20',30'		10',20',30'	10', 20' 30'
중간붐 규격 넓이	m				1.067X1.067X6.1
작업시 총중량	ton	50.7	55	53.8	52.9	59.3
제조회사	단위	KOBELCO	KOBELCO	SUMITOMO	Link-Belt	HITACHI
형식		7055	BM600	SC550-2	LS-180	KH230-3
주행 속도	km/h	1.6	2.2	1.6	2.8	1.5
접지압	kg/cm'	0.66	0.71	0.68		0.75
등판 능력	%	40	40	40	30	30
카운터웨이트	ton	15.7	15	17.5	13
카운터웨이트	ton	10.8+4.9
훅크 무게	ton	0.65/55t		0.75/50t
볼 훅크 무게	ton	0.16/6.5t		0.33/6.5t
슈	개	59 x 2	59 x 2	59 x 2
슈 넓이	mm	760	760	760	900
트랙 로라 상 / 하	개	2 / 9 x2		4 /10 x 2
라인 풀	ton	6.5	6.6	6.5	15	6.5
라인 풀  최대	ton	15.8		13	18	15.6
소음도	Db/m	64/30m
인양능력 안전치	%	75	75	78	75	75
60톤급 기본치수
제조회사	단위	KOBELCO	KOBELCO	SUMITOMO	Link-Belt	HITACHI
형식		7055	BM600	SC550-2	LS-180	KH230-3
전폭	m	3	3.15	3.28	2.75	3.1
전고,운전석	m	3.195	3.2	3.07
전고, high  gantry	m	5.4	5.71			5.28
전고, low gantry	m	3.28	3.18	3.1	3.3	3.3
크로라 길이	m	5.58	5.57	5.715	5.2	5.72
크로라 폭, 확장시	m	4.4	4.53	4.35	4.6	4.5
크로라 폭, 축소시	m	3.3	3.2	3.3	3.5	3.49
최저 지상고	m	0.39	0.38	0.38	0.45	0.36
카운터웨이트 높이	m	1.135	1.1	1.095	0.95
붐 핀 높이	m	1.7	1.75	1.67	1.73
크로라 높이	m		0.985		1.07
회전축에서 후미	m	4.216	4.2	3.78	4.1	4.25
회전축에서 붐 핀	m	0.95	1	1	0.96

55톤 인양능력표 (Kobelco 7055)



55톤 작업범위도 (Kobelco 7055)

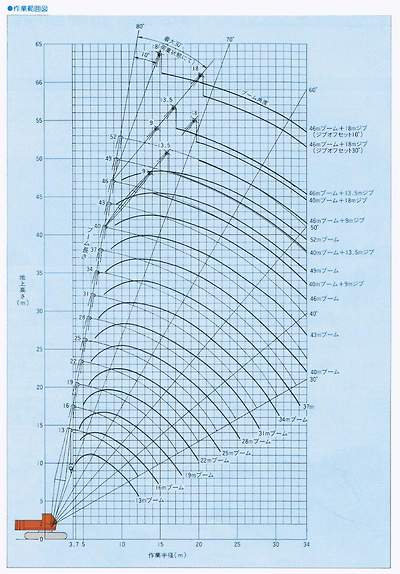

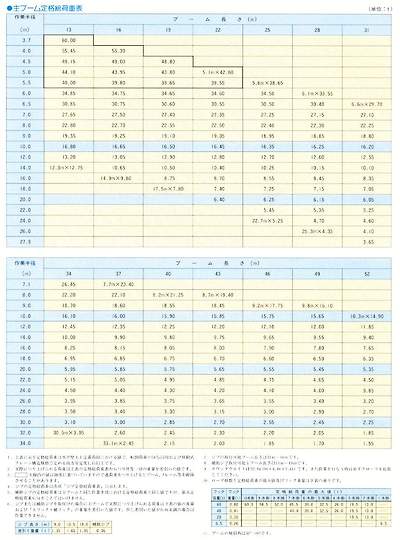

60톤 인양능력표 (Hitachi KH230-3)



60톤 작업범위도 (Hitachi KH230-3)



70 T급 CRANE 제원표
제조회사	단위	KOBELCO	KOBELCO	SUMITOMO	SUMITOMO	I  H  I	Link-Belt
형식		7065	BM700	SC700,LS138RH5	SC 700-2	CCH 650	LS-280
최대인양능력	t x m	65 x 4	65 X 3.1	70 X 3.7	70 x 3.7	65 x 4.1	75(S/T)X3.96
엔 진  제작사		Mitsubishi	미스비시	ISUZU	HINO	HINO
엔 진  모델		6D22C	6D22-T	6SA1-T	HO7CT	HO7CT	DDA6V92T
엔 진  Power	ps/rpm	180/2000	230/1800	200/2100	180/2100	180/2100	340/2100
Generator		24V,30amp	24V, 2KW
Batteries	V	Two 12V	Two 12V			Two 12V
연료 탱크 용량	litters	280	360	290	290	240	400
연료소비at2000rpm	gr/PS.h	164	154
배기량	litters	11.1	11.15			6.728
유압 오일 용량	litters	250	300	295	300		750
작업속도 전,후드럼	m/min	90	100	80	95	110	36.9
작업속도 붐드럼	m/min	50	65	66	62	60
회전 속도	rpm	3	3.5	2.8	3.4	3.3	3.4
드럼 직경 전,후	mm	462	462	448	480		597
붐 드럼	mm			320	320
3rd 드럼	mm			320	400
와이어 직경 전,후	mm	22	22	22.4	22.4	22	30
붐 와이어 직경	mm	16	16	16	16	16
덜미 와이어 직경	mm	30	30			34
기본 붐 길이	m	12.19	9.1	12.2	12.2	12	15.25
최대 붐 길이	m	54.86	54.9	54.85	54.85	54	45.75
붐+집 길이	m	45.72+15.24	45.7+12.2	42.7+18.3	42.65+18.3	45+18
붐+집 길이	m		42.7+18.3		45.7+13.7	48+12	42.7+15.25
중간붐 규격	m	3.05,6.10,9.14	3.05,6.10,9.1	3.05,6.10,9.15	3.05,6.1,9.15	3.0,6.0,9.0	3.05,6.1,9.15
중간붐 규격	"	10',20',30'	10',20',30'	10', 20;, 30'	10', 20', 30'		10, 20, 30
중간붐 규격 넓이	m				1.53x1.475(1.63)x6.19		1.4X1.4X6.1
작업시 총중량	ton	59.6	65	59.8	66.7	63.3	71
제조회사	단위	KOBELCO	KOBELCO	SUMITOMO	SUMITOMO	I  H  I	Link-Belt
형식		7065	BM700	SC 700,LS138RH-5	SC 700-2	CCH 650	LS-280
주행 속도	km/h	1.2	1.75	1.7	1.6	1.3	2.5
접지압	kg/cm'	0.71	0.76	0.69	0.75	0.76	0.89
등판 능력	%	40	40	30 (17도)	40 (22도)	40	50
카운터웨이트	ton	18.5	20.55	20	22	25	18
카운터웨이트	ton	10+8.5		10.85+9.15	11+11
훅크 무게	ton	0.7 / 65t	0.7 /65t	0.8/70t	0.85/70t	0.80/65t
볼 훅크 무게	ton	0.16 / 6.5t	0.16 / 6.5t	0.3/6.5t	0.33/6.5t	0.25/6.5t
슈	개	61 x 2	62 x 2	50 x 2	50 x 2
슈 넓이	mm	800	800	810	810		800
트랙 로라 상 / 하	개	2 / 9 x 2	2 /10 x 2	3/10 x 2	4/10 x 2
라인 풀	ton	6.5	6.6	6.5	6.5		21
라인 풀  최대	ton	15.8	17				26
소음도	Db/m	75/7m,64/30m				68/7m
인양능력 안전치	%	78	75	75	78	75	78
기본치수
제조회사	단위	KOBELCO	KOBELCO	SUMITOMO	SUMITOMO	I  H  I	Link-Belt
형식		7065	BM700	SC 700,LS138RH-5	SC 700-2	CCH 650	LS-280
전폭	m	3.05	3.15	3.09	3.28	3.18	3
전고,운전석	m	3.305	3.2	3.215	3.125	3.08
전고, high  gantry	m	5.51	5.71	5.595	5.685	5.51
전고, low gantry	m	3.39	3.18	3.395	3.155	3.09	3.9
크로라 길이	m	5.83	5.88	5.925	6.03	5.94	5.87
크로라 폭, 확장시	m	4.64	4.83	4.66	4.84	4.64	4.5
크로라 폭, 축소시	m	3.4	3.2	3.85	3.39	3.88	3.5
최저 지상고	m	0.343	0.39	0.41	0.4	0.37	0.45
카운터웨이트 높이	m	1.23	1.1	1.12	1.15	1.11	1.24
붐 핀 높이	m	1.75	1.75	1.735	1.725	1.65	2.05
크로라 높이	m		0.988	1.025		1.01	1.08
회전축에서 후미	m	4.38	4.35	4.165	3.98	3.935	4.59
회전축에서 붐 핀	m	1.1	1	1	1	1	1.4

65톤 인양능력표 (Kobelco 7065)

65톤 작업 범위도 (Kobelco 7065)

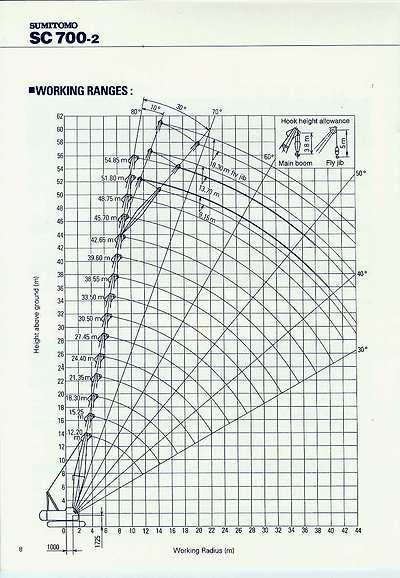

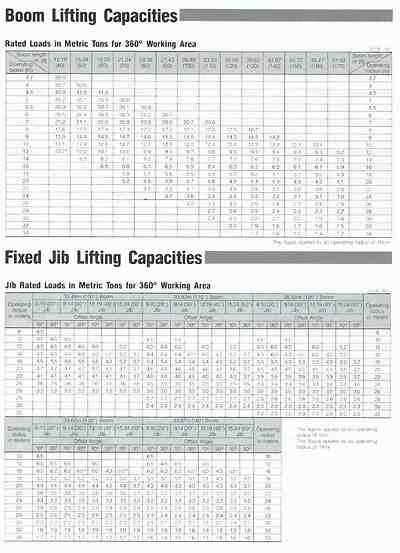

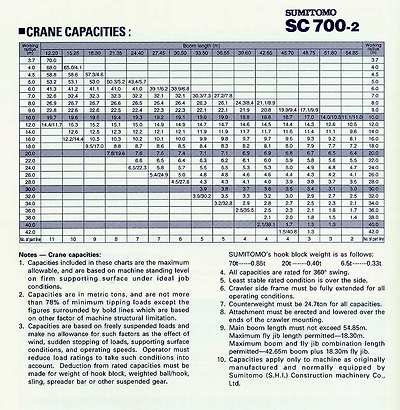

70톤 인양능력표 (Sumitomo SC700-2)



70톤 작업범위도 (Sumitomo SC 700-2)

80Ton CRAWLER   CRANE   제 원 표 1
제조회사	단위	KOBELCO	SUMITOMO	SUMITOMO	HITACHI	HITACHI(삼성)	I  H  I
형식		7080	SC 800	SC 800-2	KH 300-3	CX800C	CCH800-2
최대인양능력	t x m	80 x 4	80 x 3.8	80 x 4	80 x 4	80 x 4	80 X 4
엔 진  제작사		미스비시	미스비시	미스비시	ISUZU	ISUZU	HINO
엔 진  모델		6D22CT	6D22CT	6D22T	6RB1	6RB1	EP100T
엔 진  Power	ps/rpm	245/2000	250/2200	250/2050	225/2000	225/2000	230/2100
Generator		24V,1000W
Batteries	V	Two 12V
연료 탱크 용량	litters	400	450	410	440		350
연료소비at2000rpm	gr/PS.h	175gr/PS.hr					172g/ps.h
배기량	litters	11,149	11,149	11,149			8.821
유압 오일 용량	litters	300	300	380
작업속도 전,후드럼	m/min	90/60/45/30	60	90	60	60	100
작업속도 붐드럼	m/min	50	40	46	40	40	68
회전 속도	rpm	3.3	2.5	2.9	2.7	3.2	3
드럼 직경 전,후	mm	588	546	530
붐 드럼	mm		420	504
3rd 드럼	mm		320	457
와이어 직경 전,후	mm	26	26	26	26	26	26
붐 와이어 직경	mm	18	20	22.4	20	20	20
덜미 와이어 직경	mm	32					34
기본 붐 길이	m	12.2	12.2	12.2	13	13	6.5+6.5
최대 붐 길이	m	57.91	57.91	57.91	58	58	58
붐+집 길이	m	48.77+21.34	48.80+18.30	48.75+22.85	49.0+18.0	49+18	49.0+22.0
붐+집 길이	m	51.82+15.24	51.85+13.70	51.80+18.30
중간붐 규격	m	3.05,6.10,9.14	3.05,6.10,9.14	3.048,6.095,9.144	3.0, 6.0, 9.0	3 + 6 + 9	3, 6, 9
중간붐 규격	"	10', 20', 30'	10', 20', 30'	10', 20', 30'	10',20',30'		10', 20', 30'
중간붐 규격 넓이	m		1.65x1.7x6.2	1.645x1.67x6.215	1.64x1.72x6.13	1.64x1.72x6.13	1.73x1.72x6.12
작업시 총중량	ton	77.9	74	84.1	74.6	78.36	81.5
제조회사	단위	KOBELCO	SUMITOMO	SUMITOMO	HITACHI	HITACHI(삼성)	I  H  I
형식		7080	SC 800	SC 800-2	KH 300-3	CX800C	CCH800-2
주행 속도	km/h	1.4	1.3	1.6	1.4	1.4	1.5
접지압	kg/cm'	0.77	0.8	0.91	0.76	0.81	0.75
등판 능력	%	30	30(17도)	30	30	17 도	30
카운터웨이트	ton	23.5	20	26.9	20.8	20.8	25
카운터웨이트	ton	10+7+6.5	5.1+6.1+5.1+3.7	10.8+8.2+4.4+3.5	9.83+4+3.46+3.46	10+4+3.4+3.4	9+8+8
훅크 무게	ton	1.15/80t/4sheave	/80t/4sheave	0.9/80t/4sheaves	0.97	0.97	1.1
볼 훅크 무게	ton	0.3/10t	0.4/10t	0.4/11t	0.37	0.37	0.4
슈	개	58 x 2	45 x 2	53 x 2
슈 넓이	mm	900	810	810			915
트랙 로라 상 / 하	개	2 / 9 x 2	3 / 9 x 2	4 / 11 x 2	2 / 9 x 2		3 / 9 x 2
라인 풀	ton	10	10.7	11	10	10	10
라인 풀  최대	ton	19.7
소음도	dB/m	70 / 7, 64 / 15			66 / 30
인양능력 안전치	%	78	75	78	78	75	78
기본치수
제조회사	단위	KOBELCO	SUMITOMO	SUMITOMO	HITACHI	HITACHI(삼성)	I  H  I
형식		7080	SC 800	SC 800-2	KH 300-3	CX800C	CCH800-2
전폭	m	3.33	3.4	3.4	3.32	3.32	3.4
전고,운전석	m	3.4	3.395	3.415	3.535	3.535	3.375
전고, high  gantry	m	6.3	6.38	6.625	6.69	6.67	6.42
전고, low gantry	m	3.4	3.375	3.385	3.565	3.425	3.36
크로라 길이	m	6.22	6.415	6.3	6.345	6.345	6.37
크로라 폭, 확장시	m	4.9	4.81	4.91	4.83	4.83	4.795
크로라 폭, 축소시	m	3.5	3.47	4.1	3.98	3.98	3.645
최저 지상고	m	0.45	0.535	0.465	0.495	0.495	0.405
카운터웨이트 높이	m	1.35	1.4	1.41	1.49	1.49	1.21
붐 핀 높이	m	2.04	2.275	2.24	2.115	2.115	1.91
크로라 높이	m		1.16	1.11	1.225	1.49	1.11
회전축에서 후미	m	4.5	5	4.39	4.9	4.9	4.25
회전축에서 붐 핀	m	1.3	1.4	1.35	1.25	1.25	1.1

80t CRANE 제원 2
제조회사	단위	I H I	MANITOWOC	KOBELCO	LIEBHERR	Link-Belt	AMERICAN
형식		DCH 800	West-100	BM800	HS853HD	LS-338	7260
최대인양능력	t x m	80 X 3.7	81 x 3.6	90 X 3.7	80 x 3.5	90(s/t)x3.66	90.72(s/t)X3.7
엔 진  제작사		HINO	Cummins	Cummins	LIEBHERR Diesel
엔 진  모델		EP100T	6 CTA 8.3	NTA855-C450	928T1	DD 6-71N
엔 진  Power	ps/rpm	230/2100	234/2250	420/2000	220/1800	190/1900
Generator
Batteries	V			Two 12V
연료 탱크 용량	litters	350	340	600	800	400
연료소비at2000rpm	gr/PS.h	172
배기량	litters	8.821		14
유압 오일 용량	litters				650
작업속도 전,후드럼	m/min	70		100		54
작업속도 붐드럼	m/min	68		50		54
회전 속도	rpm	3	3.5	2.7	4.7	3.2	3
드럼 직경 전,후	mm		483	594	525	528
붐 드럼	mm		430
3rd 드럼	mm					336
와이어 직경 전,후	mm	26	22	28	24	20
붐 와이어 직경	mm	20	16	18
덜미 와이어 직경	mm	40	32	32
기본 붐 길이	m	13	12.2	12.19	11	15.25	12.2
최대 붐 길이	m	55	61	57.91	65	61
붐+집 길이	m	46+16	57.9+12.2			79.3
붐+집 길이	m		54.9+18.3			61+18.3
중간붐 규격	m	3, 6, 9	3.05,6.1,9.14	3.05,6.1,9.14	3, 6, 9	3.05,6.1,9.15	3.05,6.1,9.14
중간붐 규격	"	10', 20', 30'	10', 20', 30'			10, 20, 30	10, 20, 30
중간붐 규격 넓이	m		1.4X1.4X6.12		1.4x1.22x6	1.52X1.37X6.1
작업시 총중량	ton	75.4	68.141	86			132.06
제조회사	단위	I H I	MANITOWOC	KOBELCO	LIEBHERR	Link-Belt	AMERICAN
형식		DCH 800	West-100	BM800	HS853HD	LS-338	7260
주행 속도	km/h	1.5	1	1.4	1.4	1.42	1.45
접지압	kg/cm'	0.87		0.84			10.7PSI
등판 능력	%	40	30			36
카운터웨이트	ton	23	24.227	26.7	24	23.83	22.635
카운터웨이트	ton		12.954+11.273		22+2
훅크 무게	ton	1.1	0.737
볼 훅크 무게	ton	0.4	0.277
슈	개
슈 넓이	mm	915(760)	914	900(970)	700	965	991
트랙 로라 상 / 하	개	3 / 7 X 2
라인 풀	ton	10	9.07	12.5	12	12.6	13.381
라인 풀  최대	ton			20(25)	25
소음도	dB/m				76/16m
인양능력 안전치	%	78	75	78	75	75	78
기본치수
제조회사	단위	I H I	MANITOWOC	KOBELCO	LIEBHERR	Link-Belt	AMERICAN
형식		DCH 800	West-100	BM800	HS853HD	LS-338	7260
전폭	m	3.3	3.658	3.33	3+0.44	3.33+0.79	3.645
전고,운전석	m	3.305	3.458	3.4			3.581
전고, high  gantry	m	5.65	6.48	6.51			6.274
전고, low gantry	m	3.36	3.541	3.4	3.4	3.95	3.708
크로라 길이	m	5.99	6.816	6.22	5.93	6.1	5.95
크로라 폭, 확장시	m	4.47	5.105	4.9	4.6	5.07	5.1
크로라 폭, 축소시	m	3.4	3.658	3.5	3		4.11
최저 지상고	m	0.405		0.45	0.4	0.36	0.426
카운터웨이트 높이	m	1.14		1.35	1.37	1	1.194
붐 핀 높이	m	1.84	1.664	2.04	1.92	1.18	1.676
크로라 높이	m	1.06	1.08		1.26	1.05
회전축에서 후미	m	4.24	6.817	4.78	4.53	4.61	4.496
회전축에서 붐 핀	m	1	0.965	1.3	2.75	1.4	1.257

80톤 일반제원 도표 (Kobelco 7080)

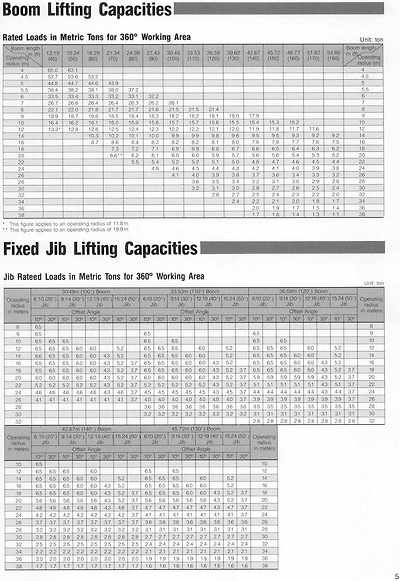

80톤 인양능력표 (Sumitomo SC800)

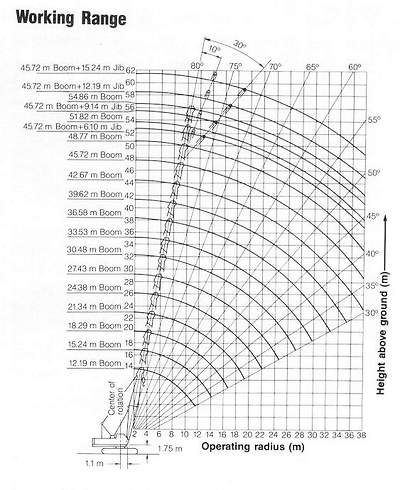

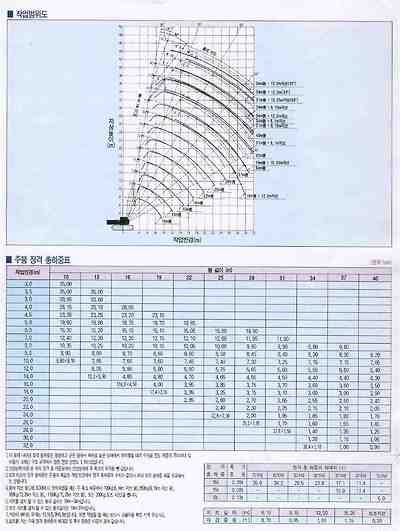

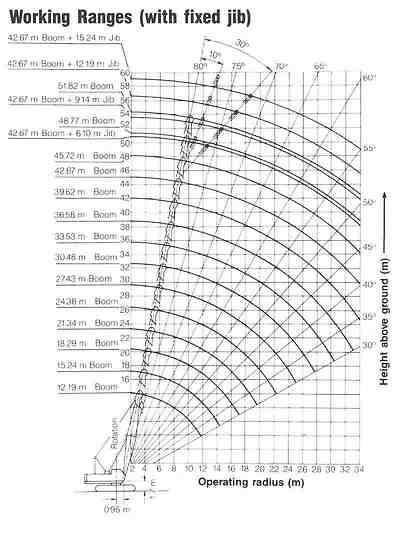

80톤 작업범위도

작업 용량이 허용범위를 넘어 80톤 붐 차트도표등은 다음번의 크레인 제원 (2)에서 다룰 예정임
