아날로그 테스터기: 육안으로 쉽게 불량 여부 판별
디지털 테스터기: 적색(+), 흑색(-)
아날로그 테스터기: 반대로 적색(-), 흑색(+)
저항값 측정, 불량여부 판독
전기가 통하면 저항값이 나오겠죠!
만약 안통하면(끊어졌거나) 저항값은 무한대. <=== 엄청나게 중요.
1. 저항
저항 크기에 따라 지침 위치는 달라집니다.
저항 읽는법이야 자료가 많으니 저항값을 읽으시구여.
테스터기로 찍어서 저항값이 정확히 나오지 않으면 불량이구여.
극성이 없으므로 그냥 저항 양단을 찍으세요.
2.일반 다이오드(중요하죠..ㅋ)
다이오드 보시면 줄이 가 있는쪽이 - 입니다.
다이오드 특성이 정방향 +=>-로는 전기가 흐르지만 역방향에서는 전기가 흐를 수 없습니다.
정류기능으로 많이 쓰이는 다이오드.
암튼 정방향으로만 전기가 흐르니 정방향에서만 저항값이 나오겠죠!
역방향에서는 저항값이 나오면 다이오드 불량입니다.
단, 다이오드가 보드에 붙어 있을때에는 주위의 고압트랜스 따위의 영향으로 역방향에서
저항값이 나올 수도 있으므로 보드에서 탈착하여 재는것이 정확합니다.
정방향이란, 다이오드 +쪽에 흑봉(+), -쪽에 적봉(-) <==아날로그 테스터기
해보세요!! 정방향에서만 저항값이 나옵니다. 역방향은 저항값 무한대입니다.
안움직여요 지침이..ㅋ
3. LED
다이오드임. 다리 긴 쪽이 +임.
저항 *1에 놓고 정방향 찍으면 불이 들어옵니다.
정방향 걸었는데도 불이 안 들어오면 고장이죠..ㅋ
4. 쇼트키 다이오드
다이오드이긴 하지만 다리가 3개. 다이오드 2개가 서로 -쪽으로 바로보고 연결되어 있습니다.
다이오드가 2개일뿐 측정은 Same 요.
양싸이드가 + 가운데가 - 정방향 저항값 나오고,. 역방향 저항값 없음요!!
5. 콘덴서
전해콘덴서는 극성있고, 나머진 극성이 없을꺼에여..
전해: 다이오드와 마찬가지로 선이 있는쪽이 -
얘는 무조건 보드에서 떼고 측정해야 합니다. 다리 한쪽을 잘라서 측정하시고
정상이면 다시 납땜해서 연결하면 되겠죠.
얘 특성만 알면 간단합니다. 전류를 충전, 방전하기 때문에.
정방향 때 충전.(지침이 무한대에서 살짝 오른쪽으로 움직였다가 다시 무한대로 복귀합니다.)
역방향 때 방전.(충전과 같은 현상)
지침이 움직였다가 다시 무한대로 복귀하지않고 저항값이 고정되어 나오면 버리세요..ㅋ
극성없는 것은요 저항값이 무한대가 나와야 된데여.
극성없는 것은 제가 직접 재보지를 않아서요..ㅋ
한 번 재보세요. 기호를 보시면 아시겠지만 서로 연결되어 있질 않아서 양쪽 다 저항값이 무한대겠죠.
6. TR 트렌지스타
다이오드 2개가 들어있고 다리 3개인거 아시죠..ㅋ
납작한 쪽(배면)이 내 몸을 바라볼 때 맨 왼쪽이 무조건 E입니다.
하지만 이건 쬐멘한 TR이구여. 좀 큼직한 거 있어요
그거는 가운데가 C 입니다.
작은 TR을 설명드리자면요. 잘보시면요 A나 B나 C나 D로 시작해요.
A:PNP 고주파, B:PNP 저주파, C: NPN 고주파, D:NPN 저주파 에요.
하지만 몰라도 가능합니다. 알면 더 편하구여.ㅋ
P(positive:+). N(negative:-)

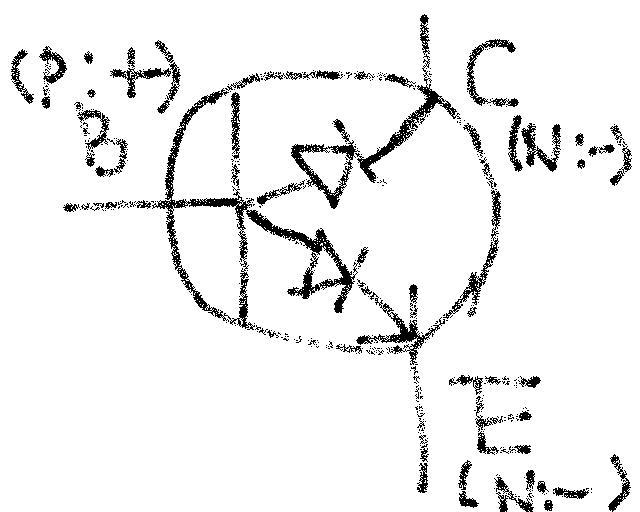

NPN은 B가 P니까 +죠 나머지 2다리는 -요.
어쨋든 NPN그림을 보시면 한방에 OK.ㅋ
맨 왼쪽이 무조건 E 이니까요 B를 찾아서 B에서 나머지 2다리로 정방향에서만 저항이 나오는지
체크하면 끝납니다.
B찾는 방법: 위에서 보시면 알겠지만 C,E에서는 전기가 흐를 수 없어요! 전기가 흐르면 얘기가
틀려지지만 말이죠.ㅋ
전기가 안 흐르니 C랑E간에는 저항값이 나오면 안됩니다. 따라서 다리 3개를 2개씩 잡고 양쪽을 찍어서 양쪽 다 무한대가 나오면 나머지 하나가 B입니다요!!.
B를 찾으셨으면 B에서 양쪽 2다리로 정방향에서만 저항값이 나오는지 체크하세요~.
PNP는 다이오드 방향이 반대에용~.
