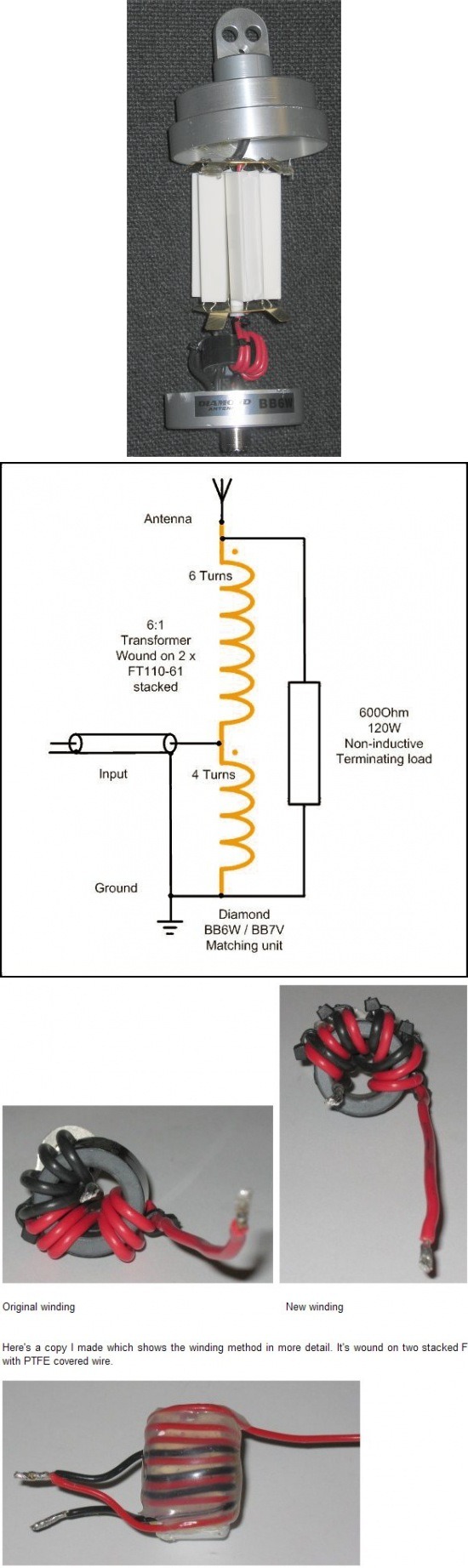

다이아몬드 BB6W 안테나 내부구조

제원:

-주파수：2∼30MHz　HF대
-형식：롱 와이어 형
-임피던스：50Ω -ＶＳＷＲ：2.0 이하
-내 입력：250W
-접전:M-J형
-전체 길이：6.4m
-중량：0.8kg(와이어포함)

*안테나 튜너 사용 필수


출처: http://g8jnj.webs.com/cometcha250b.htm


설명서: ftp://ftp.qrz.ru/pub/hamradio/antenna/diamond/BB6W.pdf

글:  ds1qqa

[ds5ust (민철기)]

자료 잘봤습니다.
콘덴서가 아닌 무유도저항을 이용하는 안테나인데
7mhz 10mhz, 14mhz 정도 정합이 되면 야외활동에서도 이동성이 좋아 보입니다.
안테나 시제품 자작을 해 보고 싶습니다.

준비물
4:1, 6:1, 9:1 바룬제작
시멘트저항 구입 3k옴 20 w * 6개
6m정도 분재용 알루미늄선
동축케이블 14m, 28m
