MD 4020 안테나의 로딩코일부분을 해부하여 보았다.
보다 선명한 화면을 보시려면 사진을 클릭하여 주십시요

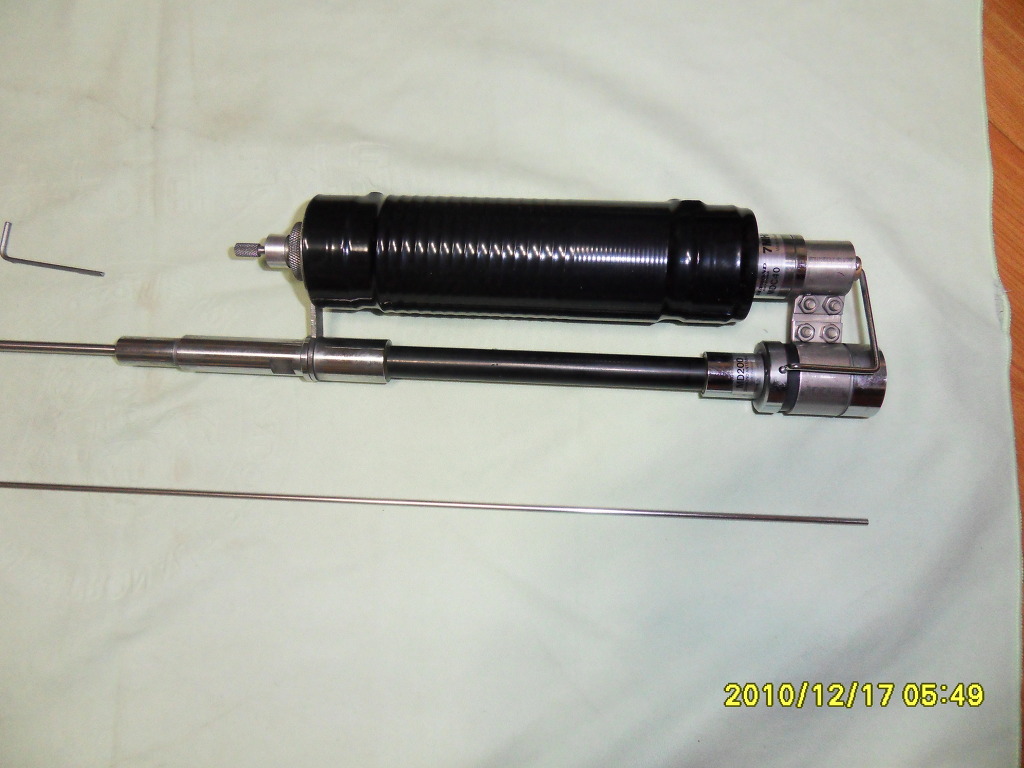

MD 4020 안테나의 조립 모습

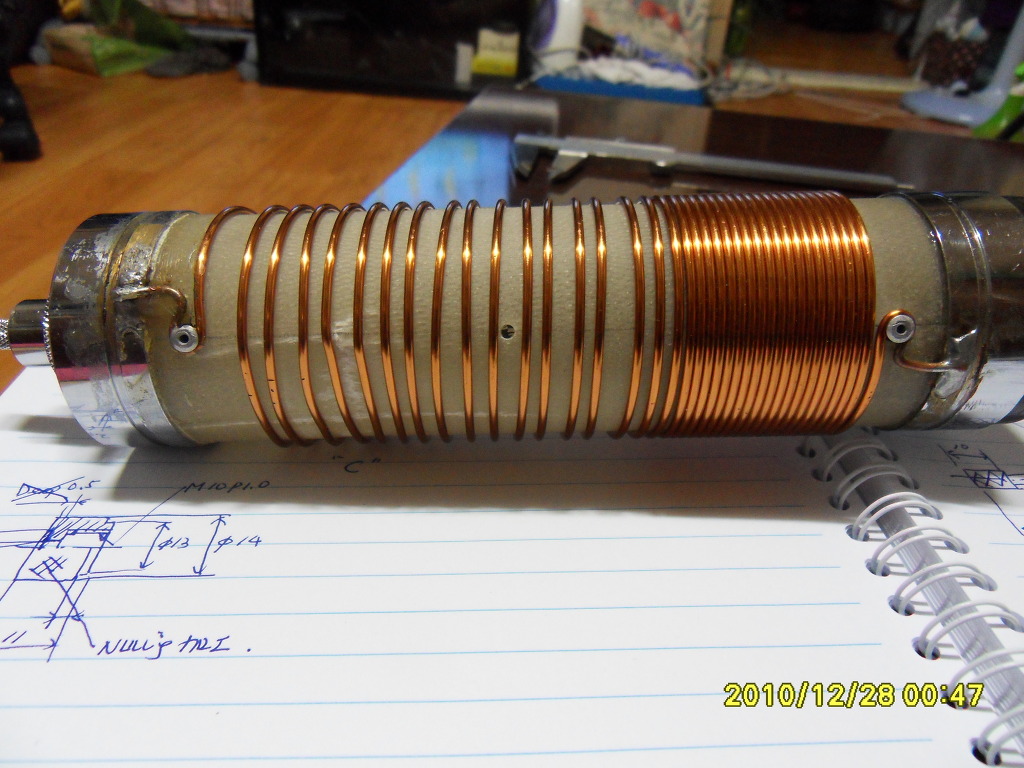

까만 수축테이프를 벗고 알몸을 드러낸 모습

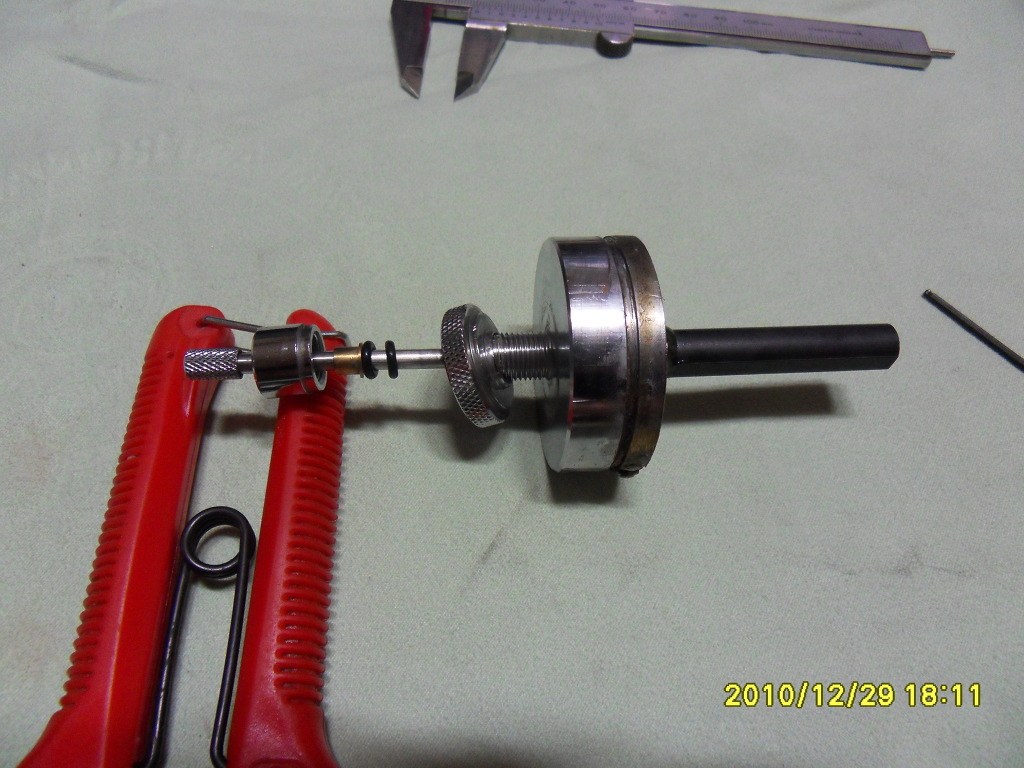

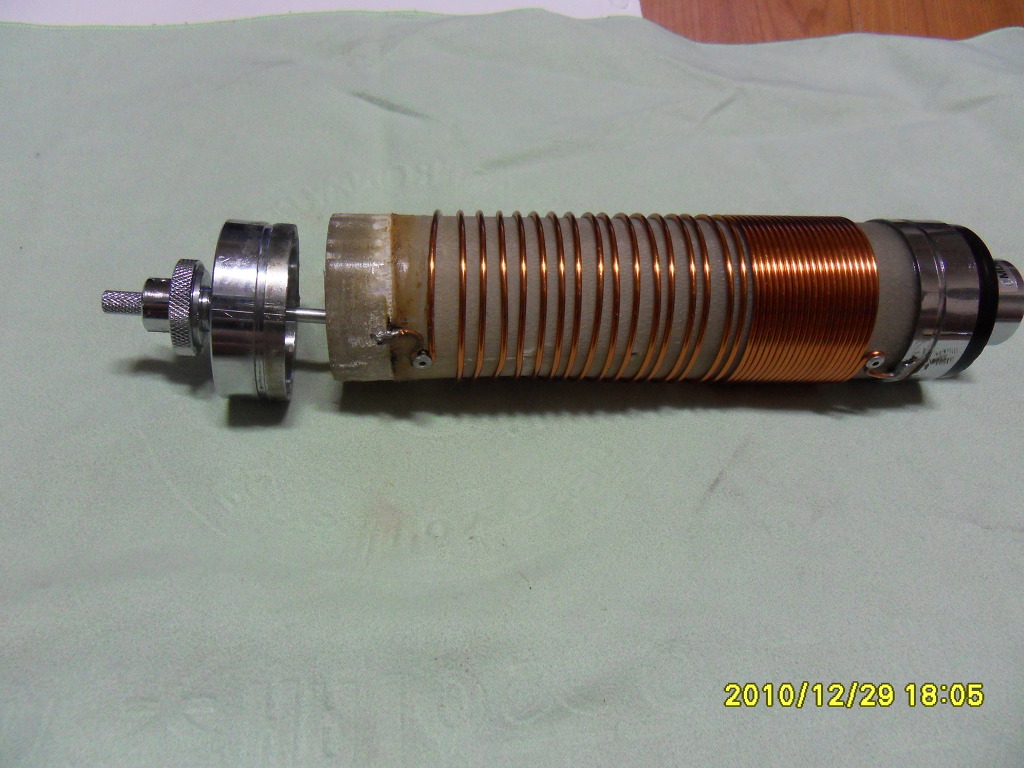

상부의 덥개를 코일 몸통과 분리 중 !!!

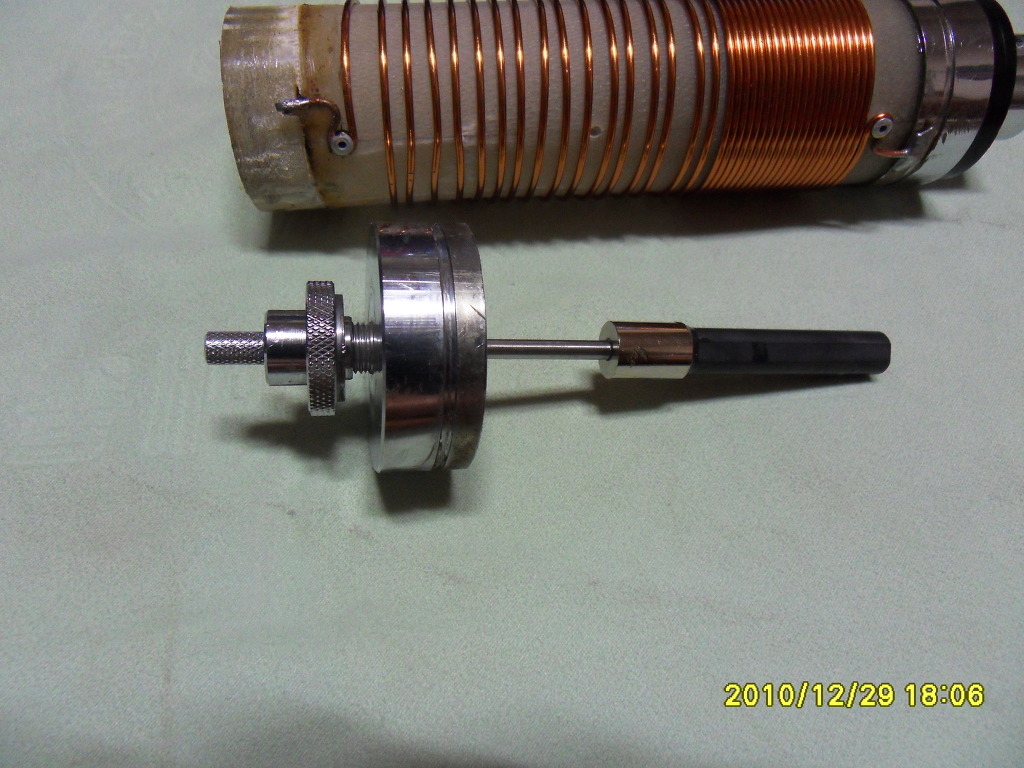

내부에 페라이크 코어가 부착되어 있다 옛날 AM 라디오 사용된 코어 라고 생각 된다
코어 뭉치

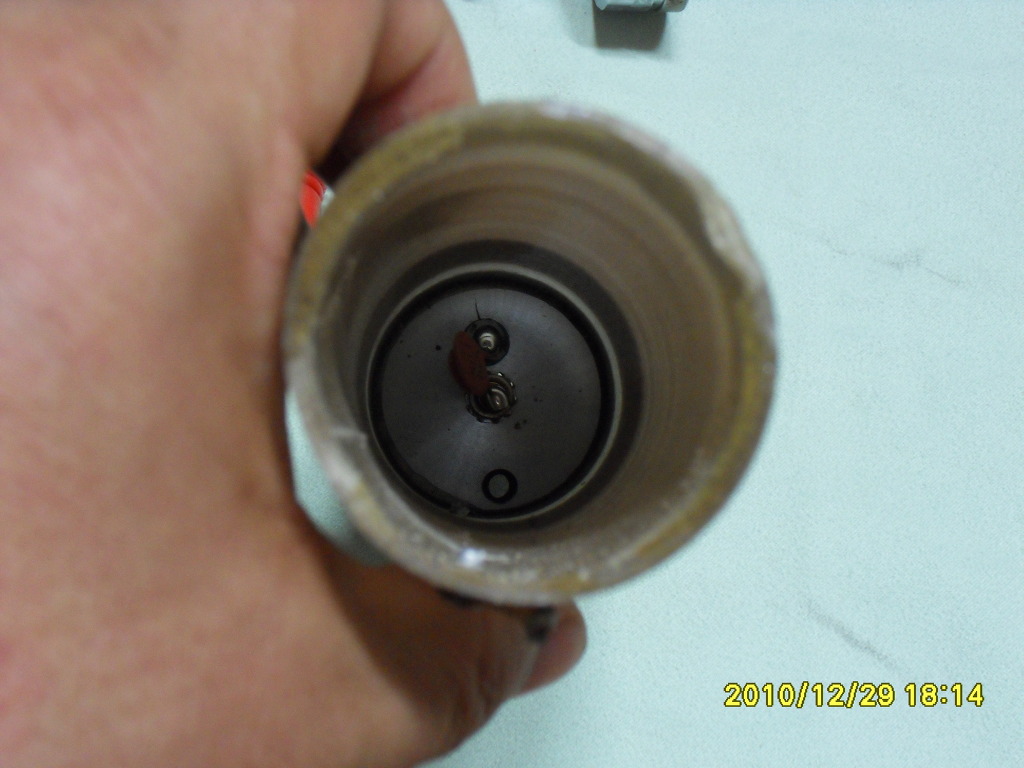

내부에 콘덴서가 부착되어 있다 ( LOW 매칭방식이다 )
콘넥터 심선과 어스에 콘덴서가 매칭되어 있고 , 심선에 감긴 로딩코일이 엘레멘트와 연결되어 있으므로 LOW 매칭으로 본다.
참고 : LOW Matching 7MHz Mobile Antenna

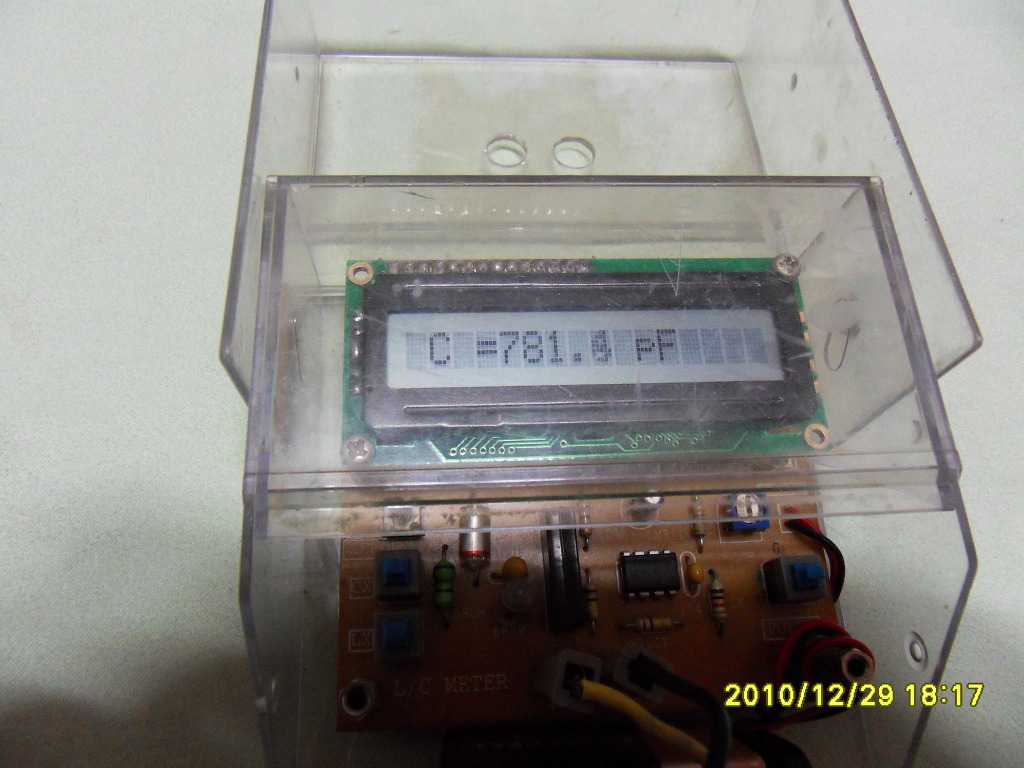

콘덴서 용량을 간이 LC 메터로 측정했다

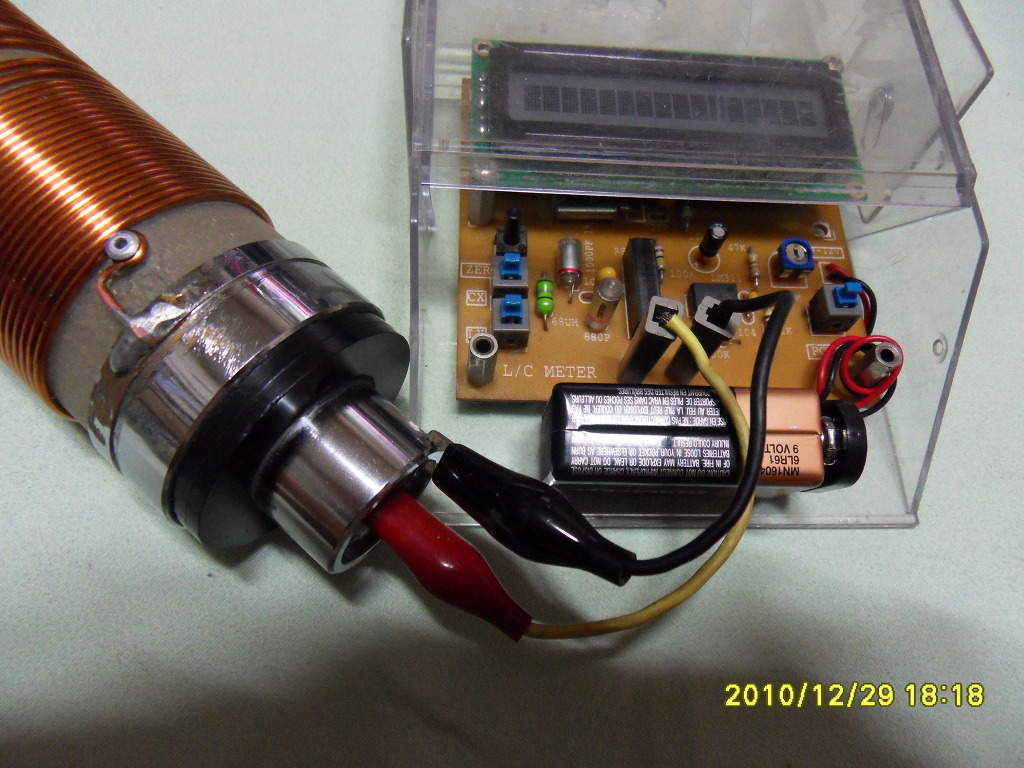

C(콘덴서) 값을 측정한 방법 !!

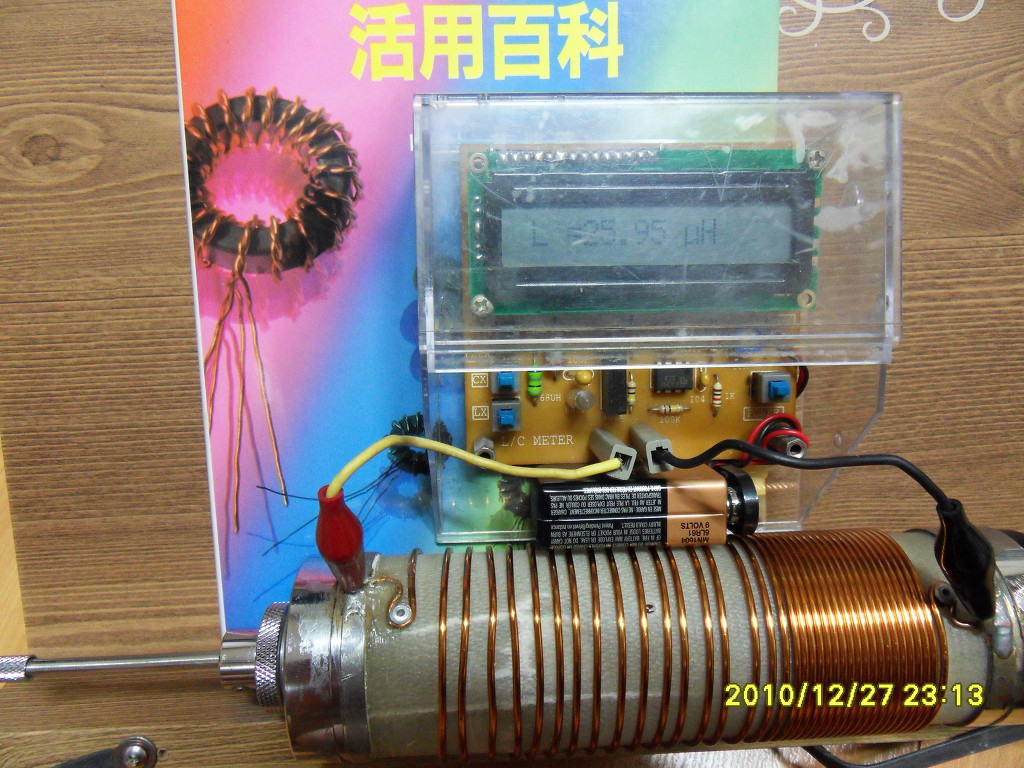

코일 용량을 측정했다 최소 값 25.95 uH 이다 ( 조정 손잡이를 밖으로 다 뺀 상태)

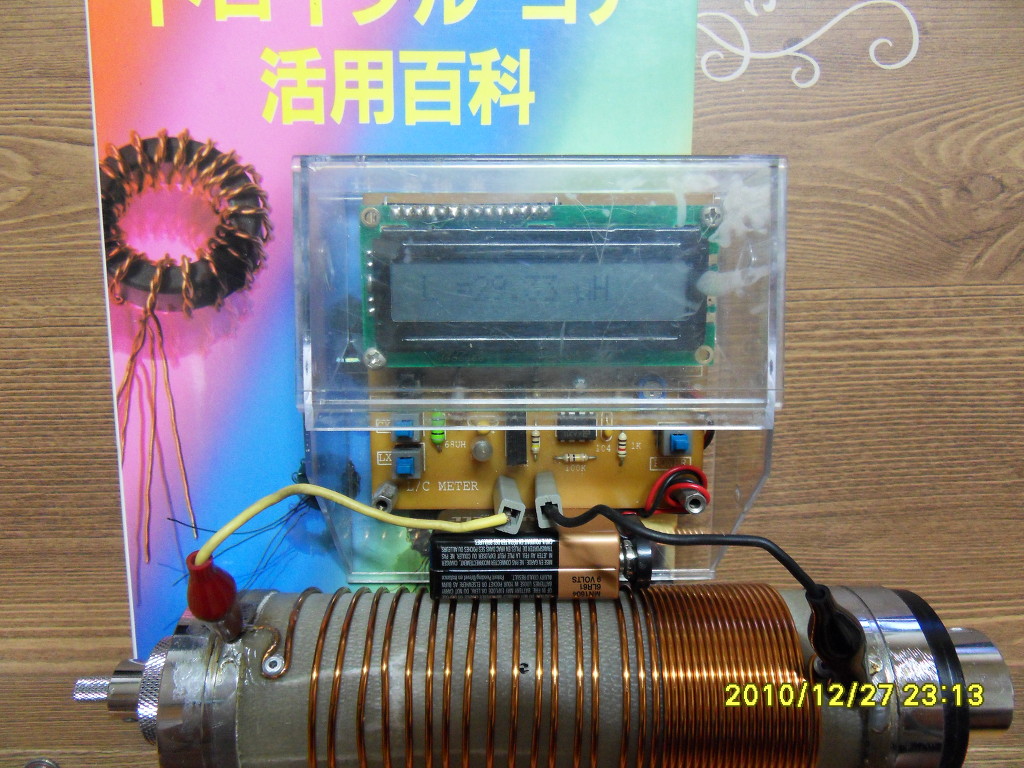

로딩코일의 값이다 최대 값 29.33uH ( 조정 손잡이를 넣은 상태)
자유게시판의 254번째 게시물 (7 MHz Whip Antenna 자료 입니다) 의 매칭 콘덴서 값과
같다고 볼 수 있다. (390pF x 2 )
다음검색
댓글
댓글 리스트-
작성자HL2KKC 작성시간 10.12.31 수고 많으십니다.
자작에 많은 도움 주시는 유오엠님 감사 합니다73 -
작성자DS3KLT 작성시간 10.12.31 궁금했던 안테나속을 보여주셔서 감사합니다.
-
작성자DT0IT 작성시간 10.12.31 다시 조립은 가능하신거지유?
모쪼록 궁금함을 풀어 주셔서 감쏴! -
작성자유재복 작성자 본인 여부 작성자 작성시간 11.01.01 예 다시 조립은 가능 합니다 ! 코일이 감겨있는 보빈은 양쪽 마구리에 억지 끼워마추어야 합니다.
프라스틱으로 '톡 톡' 때려서 넣어야 합니다.
아마 보빈에 묻어서 굳어진 접착제 때문으로 생각 합니다. -
작성자왕통장 작성시간 17.11.08 해부사진 잘보고 감니다.^^* ㅎㅎ
