1) 튜너를 사용한다
임피던스 매칭 의 대표적인 것 이 튜너를 사용 하는 방법 입니다.
튜너를 보면 사용가능한 임피던스의 범위가 가 표시 되어 있습니다.
2) 매칭회를 부착하는 방법
이 방법도 일종의 튜너와 같습니다만 튜너의 일부분을 떼어 냈다고 보시면 편합니다.
- 트로이달 코어에 코일을 감아 탬을 내는 방법 - 수직안테나에서 많이 사용합니다
( 일본 CQ지 별책부록 -첨부자료 참고)
- 콘데서를 연결하는 방법 (mfj 910 참고)
*** 보통의 경우 1/4 파장의 안테나이하의 안테나일때는 50오옴보다 낮고 1/4파장보다 긴 경우 는 50오옴보다 높습니다
*** 안테나 임피던스 높은 경우는 high 매칭을 방법 을 사용하여야 합니다.
-> high 매칭 : 엘레멘트 길이가 1/4 파장 이상일 경우
-> low매칭 : 엘레멘트 길이가 1/4파장 이하일 경우
* high 매칭 은 안테나 엘레멘트와 로딩을 연결점을 콘덴서를 사용하요 접지와 연결하는 방법 !
* low 매칭은 로딩코일의 끝( 무전기측 로딩코일 끝)점을 콘덴서를 사용하여 접지와 연결하는 방법 !

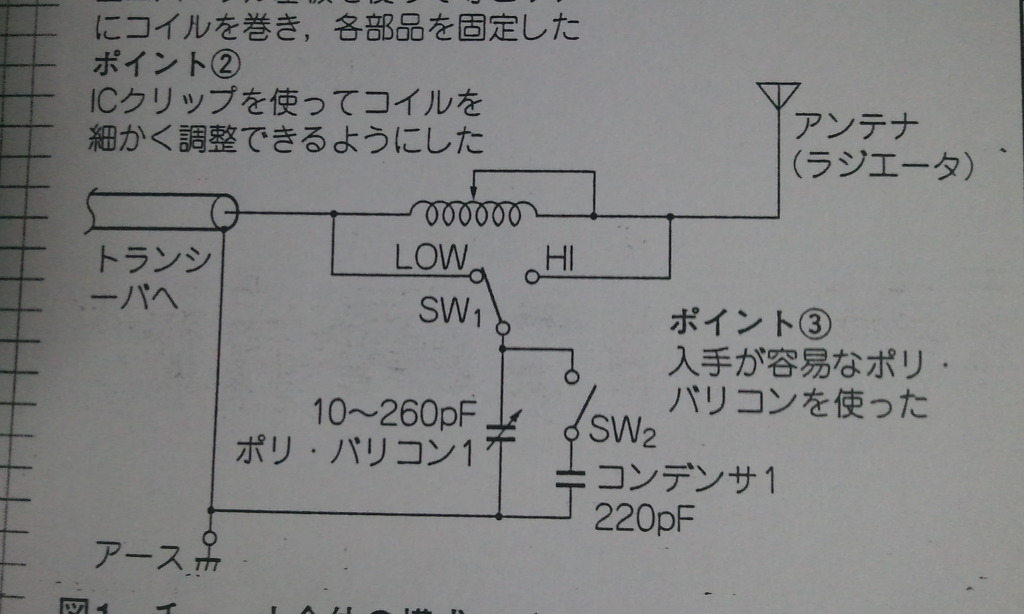

아래회로에서 HI 와 LOW 를 보시면 됩니다
아래는 차량용 매칭 방법 입니다
조회 416 추천 0 2009.02.24. 20:52
o. 차량용 HF 안테나의 경우 매칭을 잘 해야 합니다.
- 어스도 중용하지만 매칭 또한 중요 합니다.
- 매칭 종류는 콘덴서 매칭과 코일 매칭 2 가지 압축할 수 있습니다.

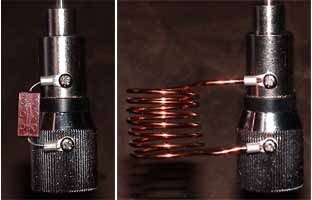

-> 콘덴서 매칭은 아래 사진과 같이 그라운드(어스)측과 안테나 심선 (엘레멘트) 사이에 콘덴서를 병렬로 넣는 방법 !
-> 코일 매칭은 그라운드(어스) 측과 안테나 심선(엘레멘트) 사이에 코일을 병렬로 넣는 방법 입니다
7 MHz 예 ) 엘레멘트 1.8 m 의 베이스 로딩 방식의 안테나의 경우 760 pF 정도 ( 콘데서 용량은 조정 해야 함 ) 입니다. 따라서 주파수가 7 MHz 보다 높으면 콘덴서 용량은 줄어 들게 됩니다.
아래 사진은 코일 매칭의 예 - 추가 사진 입니다
잘 매칭하시어 좋은 교신 즐기시기를 바랍니다 |
