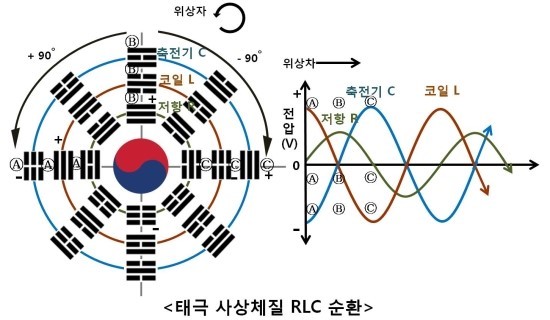

RLC회로와 태극순환
직류에서와는 달리 교류에서는 저항(R) 뿐만아니라 코일(L)과 축전기(C)에서도 전류의 변화에 의한 유도기전력이 발생하여 회로에 흐르는 전류를 방해하면서 저항과 같은 역할을 합니다.

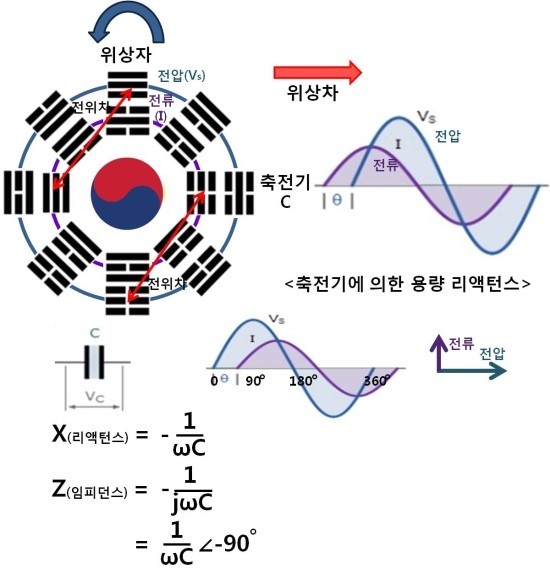

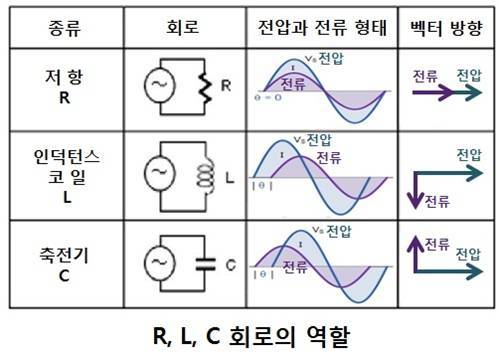

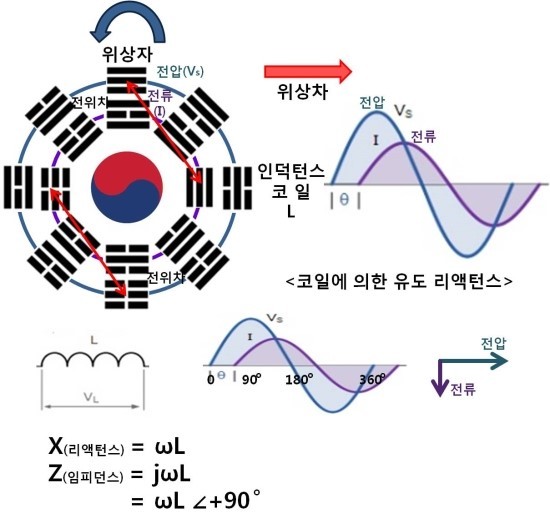

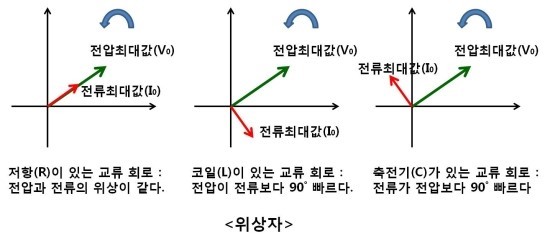

저항(R)은 0°의 위상각을 가지며, 저항은 +90°, 축전기는 -90°의 위상각을 가집니다. 코일의 리액턴스저항(유도리액턴스)은 교류의 주파수(f)와 자체유도계수(L)에 비례하며 XL = 2πfL(=ωL)이며, 축전기의 리액턴스저항(용량리액턴스)은 교류의 주파수(f)와 축전기 전기용량(C)에 반비례하며 Xc = 1/2πfC(=1/ωC)입니다. RLC회로에서는 유도리액턴스와 용량리액턴스가 같을때 즉, 2πfL = 1/2πfC일때, 교류의 RLC회로의 진동수가 일치하면서 공명하므로 최대 전류가 흐릅니다.

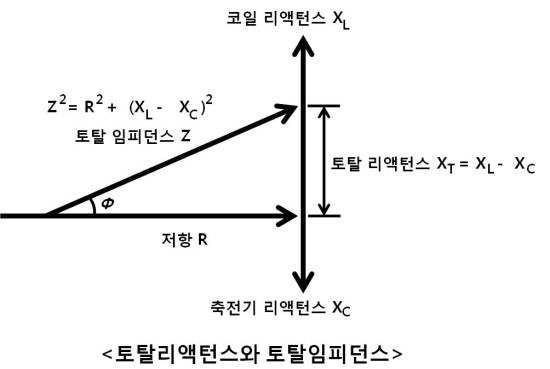

임피던스(Z)는 교류에서 저항(R), 코일(L), 축전기(C)의 전체 저항입니다.
리액턴스 XL = 2πfL(=ωL), Xc = 1/2πfC(=1/ωC)

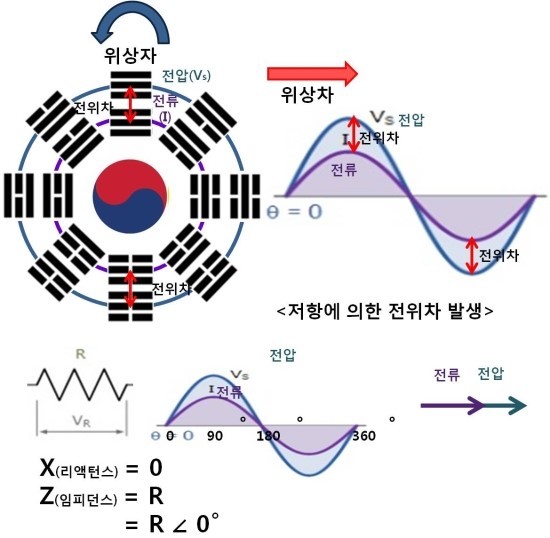

저항(R)과 전류의 위상은 같으므로 저항을 전류처럼 볼 수 있습니다.

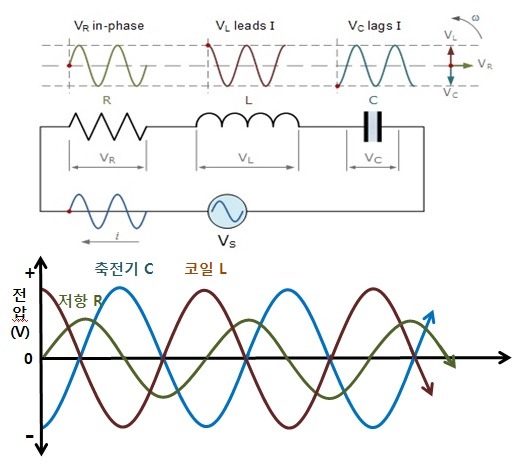

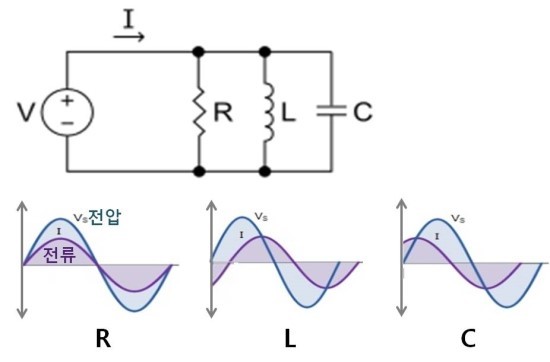

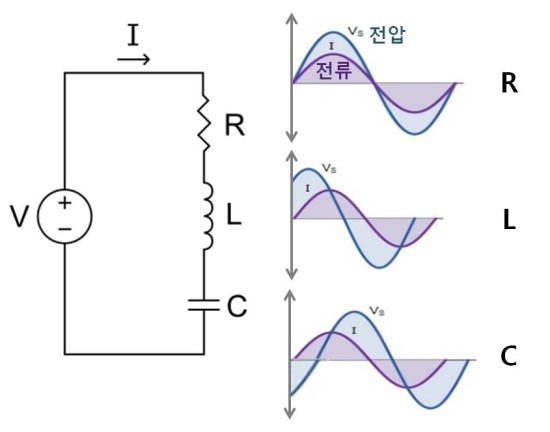

RLC 직렬회로와 병렬회로의 차이점은 직렬에서의 임피던스는 최소값, 병렬에서는 최대값을 가집니다.
<참고문헌 : Series RLC Circuit Analysis>
<관련자료 : 리액턴스(reactance)와 임피던스(impedance)>
