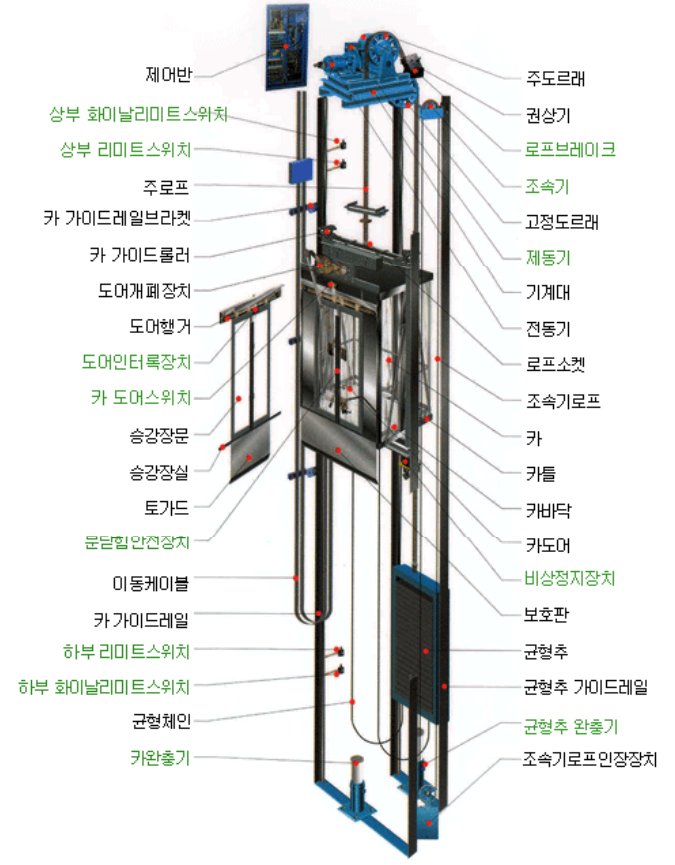

엘리베이터 용어 해설
|
통일용어(국문) |
통일영어(영문) |
용어해설 |
|
가이드 슈 |
Guide shoe |
카와 균형추에 설치하고 이것이 레일을 따라 일정방향으로 이동하도록 안내하는 장치 |
|
가이드 롤러 |
Guide roller |
가이드 슈는 일반적으로 정격속도 105m/min 이하에 사용하고 120m/min 이상에는 가이드 롤러를 사용한다 Car 사람이나 화물을 수납하는 플렛폼, 카 프레임, 케이지의 총칭 |
|
카 프레임<카틀> |
Car frame |
상, 하부, 옆체대, 브레이스 로드, 히치판, 가이드 슈, 비상정지장치 등을 포함한 카틀의 총칭 |
|
상부체대 |
Cross head |
주로프 히치판 또는 카 시브를 고정시키는 상부 빔 |
|
하부체대 |
Plank |
플렛폼을 지지하는 빔 |
|
옆체대<카주> |
Upright<stile> |
카프레임(카틀)의 기둥 |
|
완충기 충돌판 |
Buffer plate |
카 또는 균형추 하부에 설치하여 충돌시 완충기와 직접 접촉하는 플레이트 |
|
조속기 로프 소켓 |
Govemor rope soclet |
조속기 로프를 세프티 링크에 고정하는 고정구 |
|
비상정지 장치 |
Safety gear |
카가 정격속도 이상의 과속도로 하강할 때 카를 강제로 정지시키는 기계식 안전장치 |
|
->즉시 작동형 |
Instantaneous type |
정격속도 45m/min 이하에 사용 |
|
->점차 작동형 |
Progressive type |
정격속도 60m/min 이상에 사용 |
|
플렛폼 |
Platform |
플로어, 플로어 베이스, 방진고무, 에이프런, 카실(sill)의 총칭 |
|
에이프런 |
Apron |
카실 하부의 출입구 전폭에 걸쳐 설치하는 보호판 |
|
카 실 |
Car sill |
카 출입구의 문지방으로서 카 도어 여닫음을 안내함 |
|
킥 플레이트 |
Kick plate |
카 판넬 하부와 플렛폼 사이에 설치하는 보호판 |
|
카 도어 행거 |
Car door hanger |
카 도어 구동장치 ↔ 헤더 케이스 |
|
행거 케이스 |
Hanger case |
도어레일, 롤러 등을 고정한 판 |
|
도어 레일 |
Door rail |
행거롤러를 안내하는 레일 |
|
행거 롤러 |
Hanger roller |
도어를 수평으로 미끄럼 운동을 하도록 하는 롤러 |
|
통일용어(국문) |
통일영어(영문) |
용어해설 |
|
안전난간(카 상부 핸드레일) |
Railing |
보수,점검시 안전을 위하여 카 상부에 설치하는 난간 |
|
바란스 웨이트 |
Balance weight |
플로어 하부에 메달아 카의 균형을 유지시키는 웨이트 |
|
균형추 |
Counter weight |
운전효율을 좋게하기 위하여 카측 중량을 보상하기 위한 웨이트 |
|
도어 머신 |
Door machine |
동력 개폐식 도어의 도어모타, 감속기, 또는 캠장치 등을 포함한 도어 개폐용 구동기의 총칭 |
|
도어 모타 |
Door moter |
도어 구동용 모타 |
|
도어 센서 |
Door sensor |
카 도어 위치 검출용 근접 센서 |
|
하중 검지 장치 |
Load-weighing device |
적재하중 이상으로 정원(용량)이 초과하지 않도록 측정하는 장치 |
|
카 상부 안전스위치 |
Maintenance switch |
|
조석기 인장 장치(가바너 텐셔너) |
Governor tensioner |
조속기 로프가 일정한 힘으로 움직일수 있도록 로프에 장력을 주는 장치 |
|
콤펜 체인(균형체인) |
Compensating chain |
카 위치에 따라 주로프 등의 불평형 하중이 작용하므로 이것을 보상하기 위한 체인 |
|
피트 사다리 |
Pit ladder |
승강로 피트 점검, 보수시 출입용 사다리 |
|
메인 로프 (주 로프) |
Main rope |
카와 균형추를 메달아 시브(도르래)의 회전을 카의 상. 하 운동으로 바꾸어 움직이게 하는 와이어로프 |
|
조속기 로프 (가바너 로프) |
Governor rope |
카또는 균형추의 속도를 조속기에 전달하는 연결용 로프 |
