1.정현파 최대값이 25V 일때 실효값은?
2.정현파 전류가 5mA 일때 최대값은?
3. 2문제 정현파 평균값은?
4.47옴에 걸린 전압이 15V 이다 이때 저항에 흐르는 전류의 실효값은?
5.4문제 최대전류는?
-----------------------------------------------------------------------
1.정현파 최대값이 25V 일때 실효값은?
답) 25V *0.707=17.675V **루트2=1.414. 1/루트2=0.707**
2.정현파 전류가 5mA 일때 최대값은?
답)5mA*1.414=7.07mA
3. 2문제 정현파 평균값은?
답)7.07mA*2/파이=7.07mA*0.637=4.5mA ** 평균값=최대값*2/파이(0.637) **
4.47옴에 걸린 전압이 15V 이다 이때 저항에 흐르는 전류의 실효값은?
답)I=V/R=15/47=0.319[A] **교류에서 특별한 지정이 없으면 실효값을 뜻함**
5.4문제 최대전류는?
답)0.319*1,414=0.451[A]

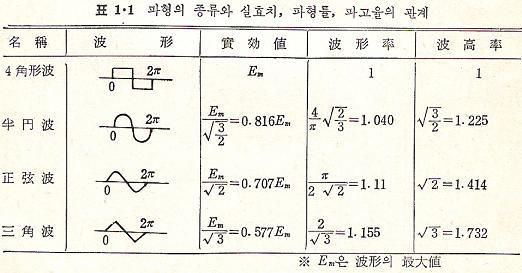

주기파에 있어서 4각파로부터 일그러짐의 정도를 나타내는 계수입니다
종류는 두가지가 있습니다
파고율=최대치/실효치 이구요 파형율=실효치/평균치 입니다
이게 정현파 교류인 경유에는 파고율은 1.414의 값은 가지고
파형율은 1.11의 값을 갖게 되는거죠~
구형파의 경유 파고율 1 파형율 1
삼각파의 경우 파고율 1.732 파형율 1.155
