2016년 형 오토 크루즈 컨트롤 장착 됩니다.(수정)

[어부(최정민)]

일단, 제 차는 스마트 옵션이구요. 스위치 없는 깡통입니다.

그러나 오디오 리모컨, 크루즈 기능은 그대로 살아 있습니다.

스위치와 익스텐션 와이어, 클럭 스프링 구매하시면 장착이 가능합니다.

품번은(제가 구입한 기준)

967004H400UM5 스위치 앗세이－스티어링 핸즈 프리 우측 14,300원

561904H100 익스텐션와이어 - 6,380원

934904H200 클럭 스프링 - 24,200원

입니다.

※ 품번에 대한 글은 제 게시글 참조하시면 됩니다.

와이어 개조

익스텐션 와이어는 반드시 개조해야 합니다.

(블루투스 있는 제품은 해당되지 않습니다. 저는 깡통차라 블루투스 없어서 블루투스 핸즈프리 배선을 크루즈 스위치로 연결해서 썼습니다.)

크루즈는 열선까지 있는 옵션에 달리는데, 열선있는 제품은 클럭스프링 단자가 맞지 않습니다.

(열선작업까지 하시려면, 클럭스프링도 맞춰서 다셔야 합니다.)

작업 사진이 없는데, 최대한 설명으로 대체하겠습니다.

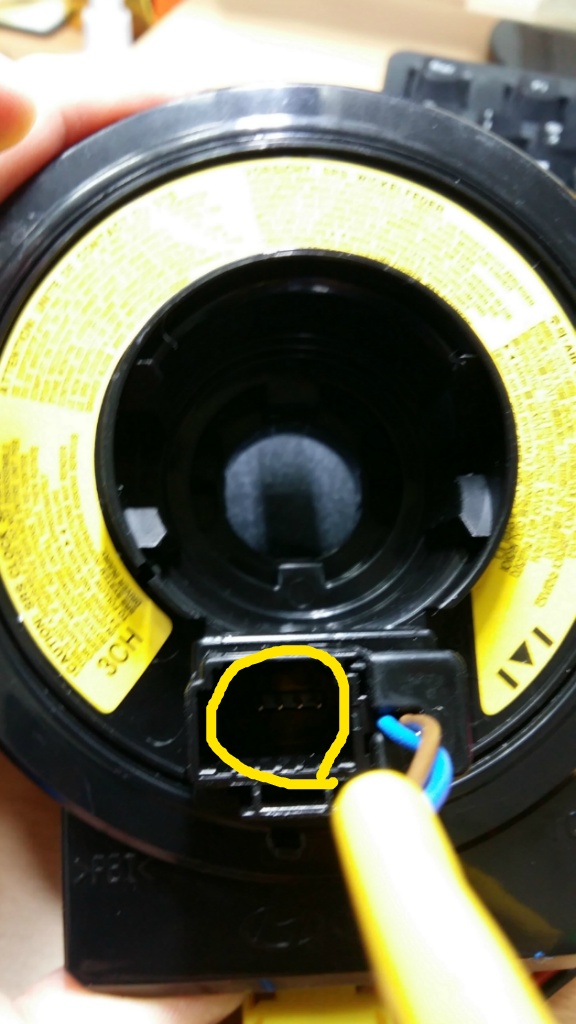

이게 원래 달려 있던 클럭 스프링(리모컨 없는 깡통차)인데, 여기에 보면 단자가 5개 밖에 없습니다.

그래서 익스텐션 와이어와 맞질 않고, 단자가 스위치에 모자라서 쓸 수 없습니다.

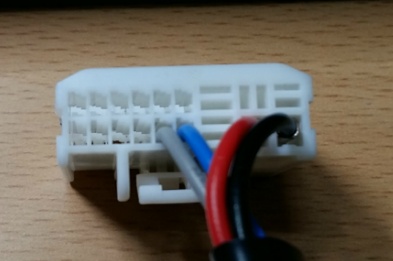

※ 저는 열선 포함된 561904H550 익스텐션－와이어 7,920원 를 샀더니, 단자가 요모양이네요~

이게 히팅 열선까지 들어가서 이런 것 같습니다. 이러면 아마 클럭 스프링도 달라질 것 같아요.

제가 산 익스텐션와이어 561904H100  6,380원으로 설명을 드리겠습니다.

오른쪽 크루즈 연결하는 쪽 커넥터를 크루즈 +,- 두 단자쪽으로 바꿔줘야 합니다.

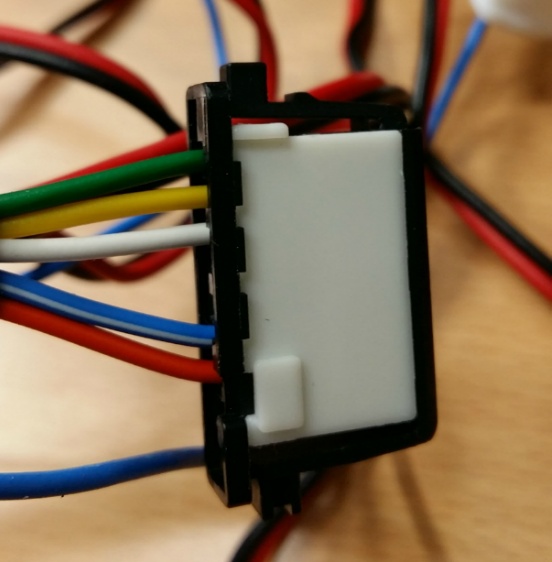

원래 위처럼 이렇게 되어 있습니다.

총 5개 선이 있죠.

맨 위에 녹색, 노란색이 ILL(조명) 입니다.

하얀색은 아마 2016년 이전 모델에서 쓰는 곳이 있는 것 같습니다.(2016년 형에서는 필요 없어서 빼버리면 됩니다.)

아래쪽 두 개가 블루투스 신호입니다.(확실친 않지만...) 이 두 개를 크루즈(+), 크루즈(-)로 꽂아주면 됩니다.

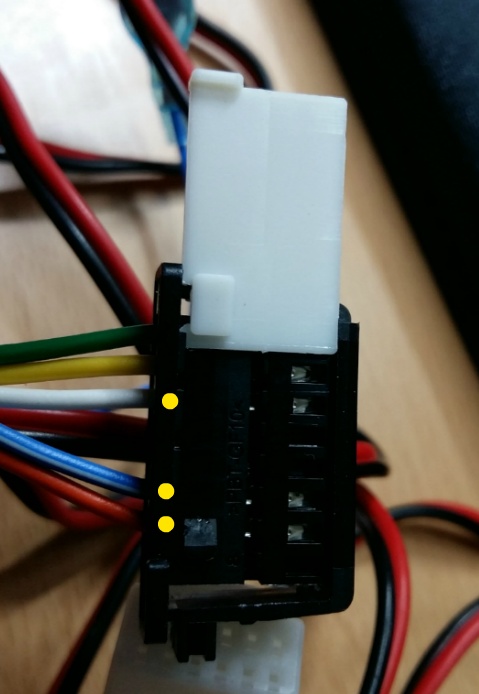

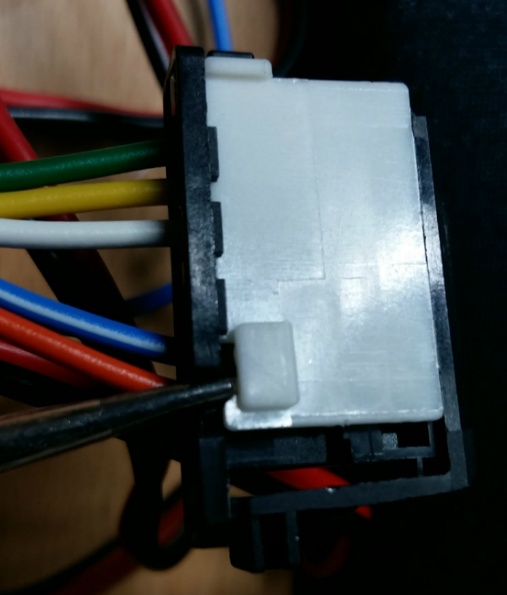

이렇게 송곳같은 걸로 살짝 들어서~

이렇게 옆으로 쭉 빼주면 잘 빠집니다. 별로 어렵지 않습니다. 세 점 찍은 걸 송곳으로 앞쪽 단자를 살짝 누르고 빼주시면 됩니다.

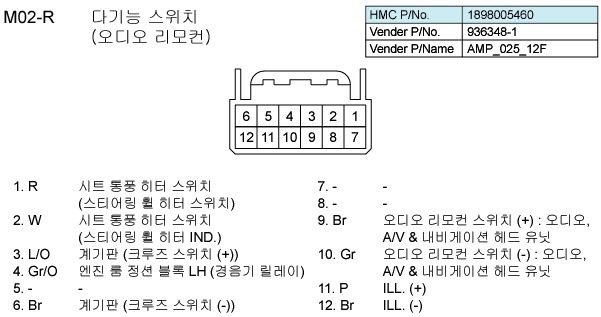

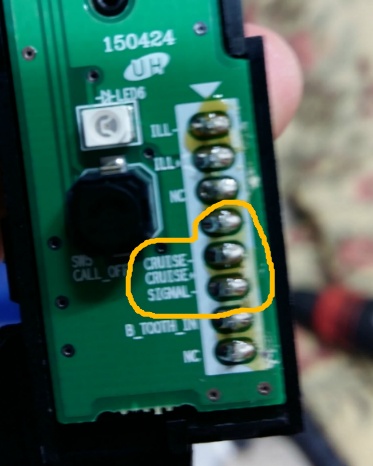

이게 리모컨 분해 사진인데, 가운데쯤 보시면, CRUISE-와 +가 있죠? 그 두 개를 아래의 다기능스위치 배선을 참조해서, 3번의 색깔과 6번 색깔을 맞춰주시면 됩니다.(반드시 색깔을 정확히 맞춰 주셔야 합니다.)

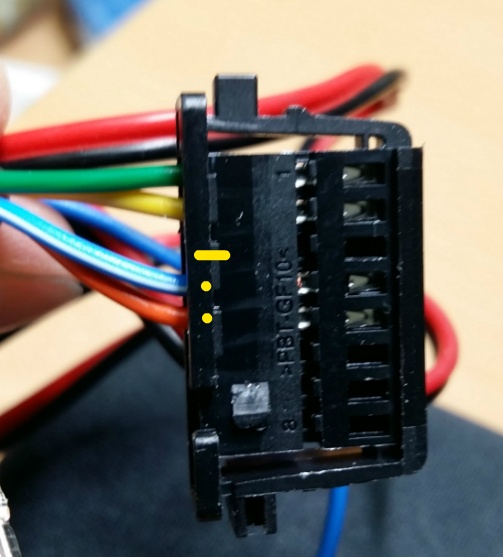

위처럼 색깔을 배열해주시면 됩니다. 흰 색은 그냥 아무데나 꽂아버리면 되구요. 잘라버리셔도 상관 없어요.

순서는 (녹색,노란색,빈칸,파랑[흰줄],오렌지,빈칸,빈칸,빈칸) 총 8개에서 네 개만 씁니다.

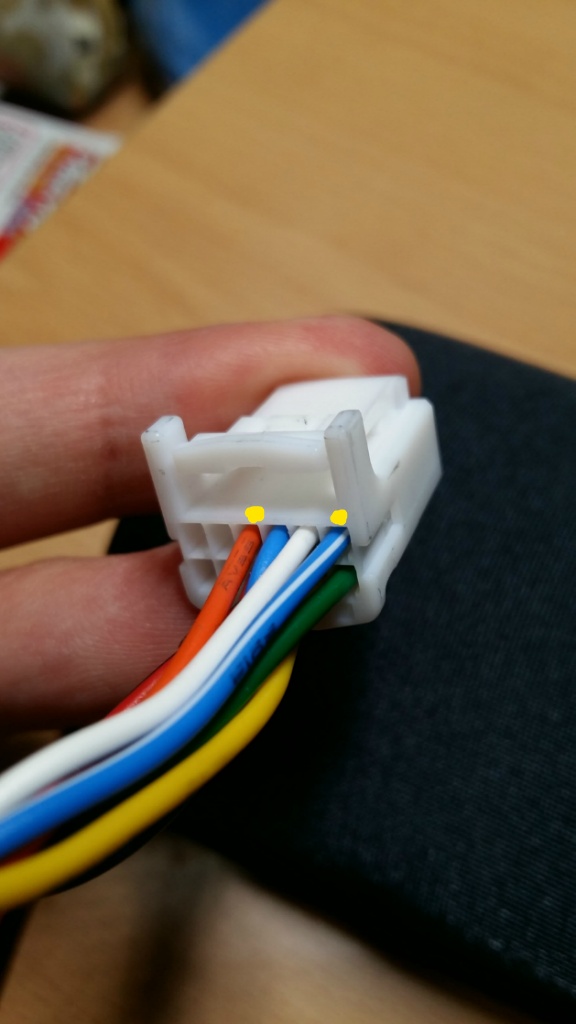

여기 보시면, 오렌지가 3번, 파랑[흰줄]이 6번이죠? 아래 스위치 배열도를 보시면,

결국, 핸들 위쪽 배선만 핀 배열을 맞춰 주시면 됩니다.

그렇게 해서 꽂고 다시 역조립하시면 크루즈를 사용하실 수 있습니다.

핸들탈거 및 클럭 스프링교체는 제 오디오스위치 작업글에서 확인해보시기 바랍니다.

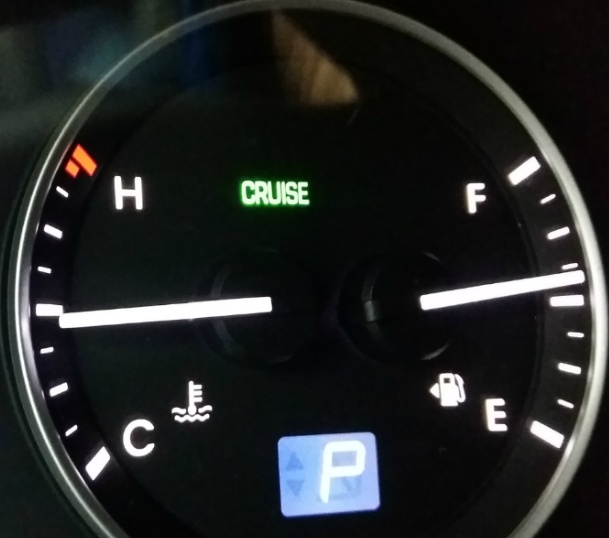

여기 보시면, 작업이 성공해서, 크루즈 표시가 뜬 것을 볼 수 있어요.

주의사항

크루즈 컨트롤을 작동하기 위해서는 시동 [ON] 또는 엔진 시동 이후 브레이크 페달을 한번 이상 밟아야 합니다. 브레이크 스위치는 크루즈 컨트롤을 취소할 수 있는 매우 중요한 부품으로, 정상적으로 작동하는지 확인하기 위함입니다.(설명서)

차량 속도는 30km/h이상에서만 설정이 가능합니다.
