EX 회원님들을 위한 운전석 도어래치-엑츄에이터(모터)타입 장착 요령입니다.

[짤라꼬꼬]

EX님들을 위한 DIY...

플레티넘에는 있고 EX에는 없는 오토도어래치 장착법입니다.

08년식 부터는 도어레치 커넥터가 나와있지 않은거 같으므로 주의하시기 바랍니다..

작업한지는 몇달 지났는데, 그때 찍은 사진들을 가지고 재구성 해보겠습니다.

기억이 가물가물하지만요.. ^^

센트럴 도어락과 속도감응 도어락때문에 도어 열림/잠김 신호까지는 다찾아놓고

막상 신호를 넣어보니 운전석은 꿈적도 않는게 아니겠습니까...

운전석 도어래치에는 엑츄에이터(모터)가 없다는....

치사한 지엠대우에서 모터값이 얼마나한다구 그걸 빼버렸더라구요...

준비물.

1.도어래치

   품번 : P96272641

   품명 : 래치 - 프런트 도어

   가격 : 15000원

2. 십자드라이버

3. 별모양랜치

-------------------------------------------------------------------------

먼저 운전석 윈도우를 끝까지 올려놓고 시작합니다.

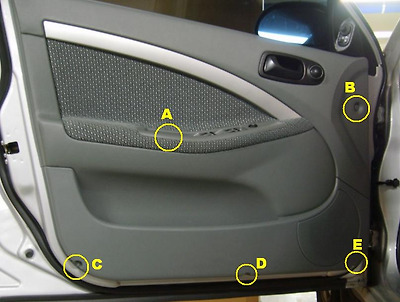

A부분 도어손잡이 속에있는 검정나사를 풀면 손잡이뭉치가 탈거됩니다.

탈거하면서 아래에 있는 커넥터를 분리하세요.

B,C,D,E에 있는 나사를 제거합니다. B는 플라스틱이므로 살살..

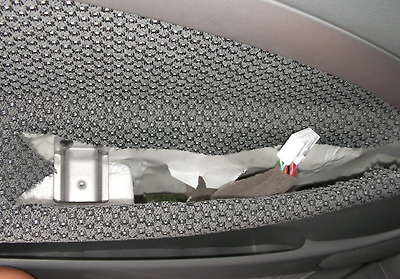

손잡이 탈거후 모습입니다.

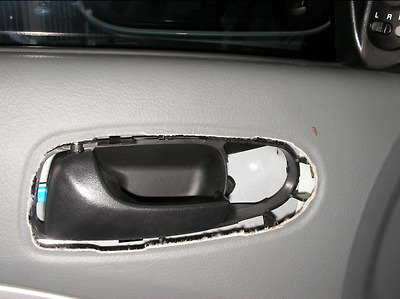

그다음 내캐치 외곽을 탈거해야하는데 클라에서 보니깐 저거 하다가 많이 망가진다고 그러네요

가장 손쉬운방법이 도어트림을 당기면 내캐치 외곽이 퉁겨나온다기에 해봤습니다...

문짝 아래쪽 도어포켓을 안쪽으로 끌어당기면서 도어캐치쪽이 들리도록 하면 퉁~하고

도어캐치외곽이 튕겨나옵니다..

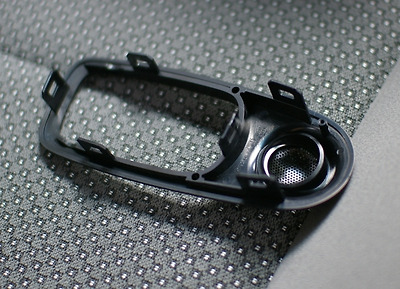

여섯개의 플라스틱 고정홈중에 가운데 하나가 금이 갑니다.. 저부분이 제일 취약한듯...

하지만 조립시에 별로 지장이 없습니다..

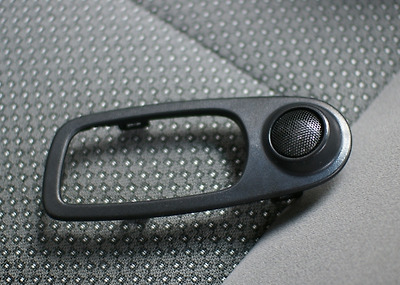

그런데 잘보면 스피커처럼 생긴 부분이 있는데 저부분이 원래 트위터라는

위성스피커가 들어가있어야하는데 없더군요.. 달고싶으신분은 스피커달린걸로 사다가

이참에 교체하시면 되겠습니다... 그러나 배선도 해야한다는...

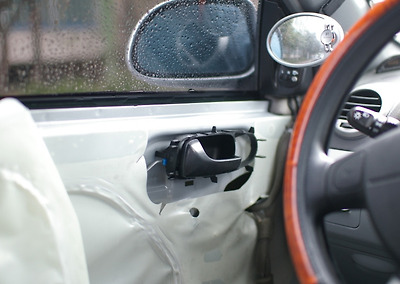

비오는날 작업했던 증거사진 ^^ .. 주차장이 너무 어두워서 밖에서 했는데 비가와서 엄청 힘들었어요

그래도 왠지 운치있어보여서 그냥한번 올려봤습니다...

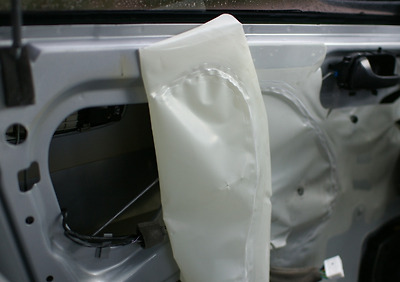

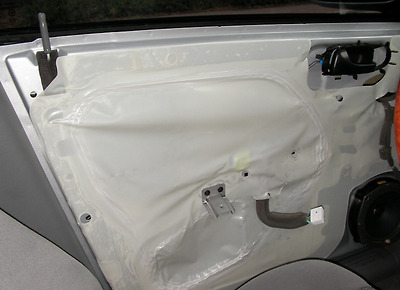

도어트림을 분리하면 저렇게 비닐 필름같은게 붙어있는데, 흡음용 필름이랍니다.. 저걸 벗겨내야

깡통속으로 손을 넣을수 있는거지요... 왼쪽부터 공략하여 대략 1/4정도만 벗기면 되겠습니다.

저렇게 벗겨내면 깡통속으로 손을넣을 공간이 보이죠... 그리고 정체모를 커넥터도 하나 보입니다.

08년식부터 저커넥터가 없어진거 같습니다.  저게 없으면 일이 매우 힘들어집니다.

실내의 도어락릴레이로부터 레치신호를 직접 끌어와서 문으로 들어가야하고,

커넥터핀에 직접 납땜을 해야합니다..ㅠㅠ

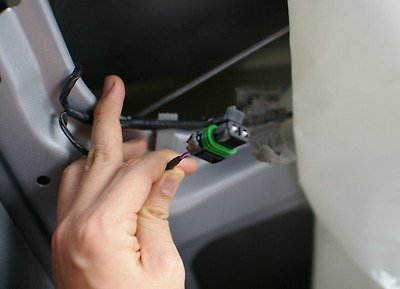

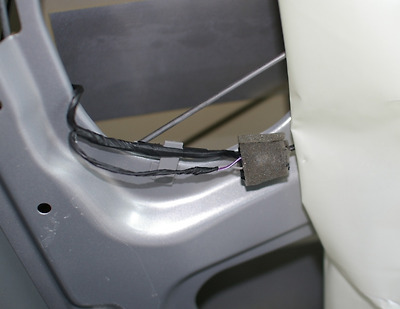

바로 저커넥터가 도어래치의 엑츄에이터를 작동시키는 구동선입니다.

스펀지 테이프로 고이고이 감싸놓았지요... 스펀지 다 떼어버리세요..

그리고 이따가 새로산 도어래치에 C지점에 꼽으시면 됩니다.

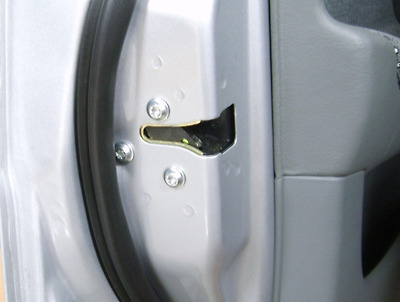

문짝옆에 도어래치를 고정하는 별모양 볼트가 3개 박혀있습니다..

크기를 확인하시고 별모양랜치로 돌려서 풀어줍니다.

문짝속으로 손을넣어서 도어래치를 빼내야되는데.. 생각보다 쉽지않습니다..

중간에 윈도우 틀이 버티고 있어서 옆으로 잘 비켜서 빼야합니다..

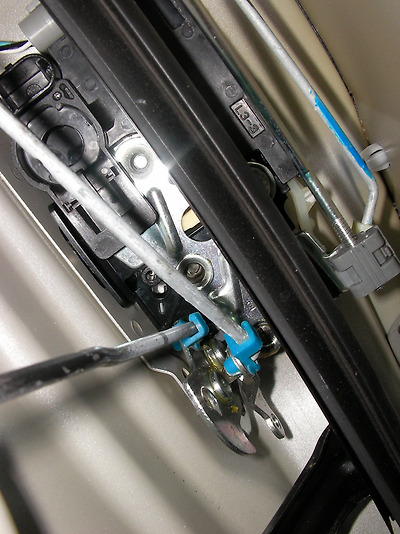

그리고, 빼기전에 도어핀쪽에서 오는 신호 커텍터를 분리하시고

외캐차.외부키실린터,내캐치,도어핀 에서 각각 오는 와이어를 분리해야합니다..

분리하실때는 와이어와 체결된 클립위치를 잘 외워두셔야합니다...

4개중 하나는 저렇게 똑딱이로 되어있어서 재껴서 빼면되고 나머지는 물려있는 곳에서 빼내면됩니다

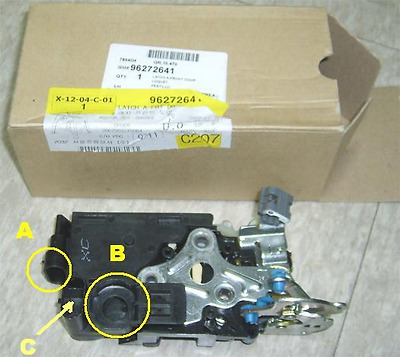

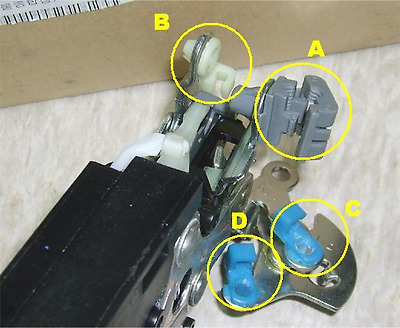

도어래치 사진입니다.  새것사진을 못찍어어 뜯어낸것으로 대신쩍었습니다.

B지점에 조그만 검정색 모터가 붙어있습니다.. 이건 그게 없죠..

C지점이 앞전에 찾은 커넥터를 꼽는 부분이고요, A지점은 도어핀신호 커넥터가 꼽히는곳입니다

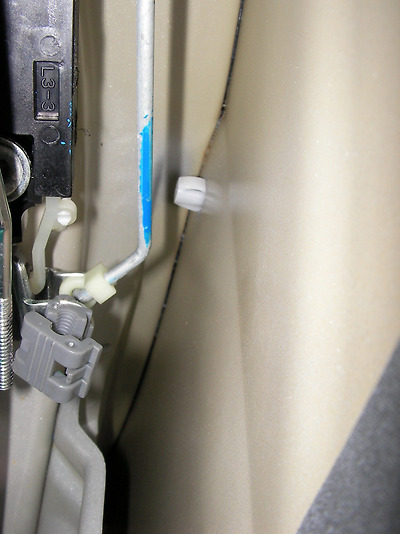

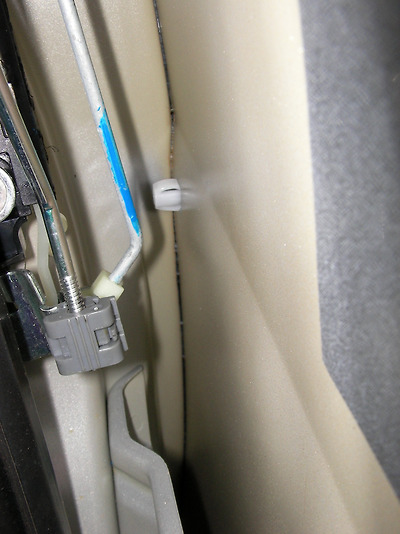

4개의 와이어가 고정되는 플라스틱 클립부입니다.

A는 똑딱이로 되어있어서 와이어를 위치시키고 잠궈주면되고 나머지 부분들은

와이어를 끼워 걸쳐주면됩니다.

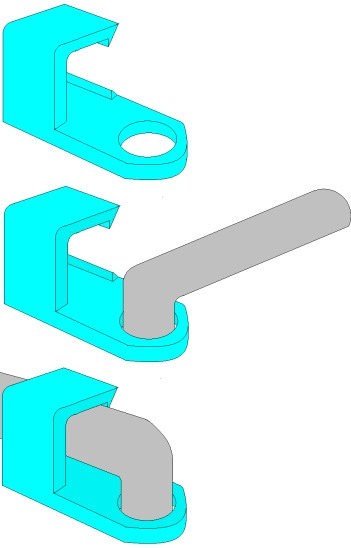

그림처럼 와이어가 고정클립의 구멍에 먼저 끼워진상태에서 고정클립을 돌려서 결처주면됩니다.

도어핀 커낵터와 엑츄에이터 커넥터가 꼽혔는지 확인하시구요

다끼우셨으면 도어래치 고정볼트를 조여서 고정시킨뒤 문이 열리는지 테스트를 해보고..

도어핀을 올리고 내리고 할때 전체가 작동하는지와 운전석쪽 도어래치에서 모터소리(쉭,츠츠츠...)가

들리는지 확인하시면 됩니다.

이상없으면 아까 벗겻던 흡음필름을 이쁘게 원위치 시키시면 됩니당..

이부분 잘못하면 나중에 문짝에서 바람소리난다하니 조심하시구요.. 저는 대충 발라놨는데도

별다른 잡소리는 안나네요..

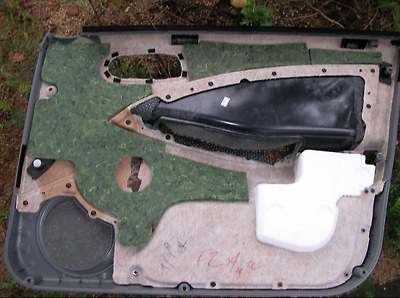

안쪽이 저렇게 생겼더군요... 이제 도어트림을 다시 끼워줍니다..

이제 조립의 역순으로...

도어핀구멍부터 시작해서 살살 끼워넣으시고요.. 윈도우홈에 걸치면서 조립하고 나사조여주면...

다끝났습니다...

이상, 도어래치 장착 요령이었습니다.

[짤라꼬꼬]

도어래치는 문에 달려있는 잠금장치 뭉치를 말하는것입니다. 일종의 자물쇠 같은 역할을 하지요, 그런데 저속에 모터가 들어서 자동으로 잠궈주느냐 아니냐가 본 다이의 핵심이라 할수 있습니다 ^^

[대도오]

아..그렇쿤요....그렇타면 모터를 달지 않으면 원격 도어 열림/닫힘은 되지 않습니까?

[짤라꼬꼬]

꼭그렇진 않습니다, 사제품으로 원격키를 달았다면, 운석석을 제외한 나머지문들은 모터가 있기때문에 원격으로 움직이지요, 운전석에는 모터가 없어서 꿈쩍도 안합니다.. 즉, 리모콘을 잠궈도 운전석은 다시 키로 잠궈야하는 아이러니가 발생하죠..

[도초]

아.... 도어래치가 그런 역할이군요.

[짤라꼬꼬]

08년식 부터 도어래치 커넥터가 없어진거 같습니다... 차체의 릴레에서 부터 직접 문짝까지 끌어와야합니다 ㅠㅠ
