LBJPRO 프로그램을 이용한 평면작성도면으로 구조평면도그리기
명령:SX
사용법 : 개구부유형
0. 구조도면을 그릴 기준평면도 복사
1. ] [ 선미생성 : 구조도 기준도면층 제외한 도면층 삭제 정리
2. = 선 : 출입창호 부분 표시OPEN -> 2선으로표기
3. X 선 : 출입창호 부분 표시OPEN -> 2선 + X 으로표기
4. 선복원 : 출입창호 부분 표시OPEN -> 연결선으로복원함 (조적조 테두리보의경우 사용)
5. 구조도 도면층: 평면도의 기준 도면층을 구조도면 작성시 사용할 도면층 기재->도면층1,도면층2,도면층3 ..... 등
(중심선 CEN 도면층종류와 치수선명 DIM 은 미기재 무방 -> 미기재시 자동처리함)
도면층 미기재->모든 사양 선택후 확인->사용레이어 화면선택
6.머리글: OPEN 치수앞 넣을문자 기재 ->없으면 공백
7.OPEN 표기방법 선택-> 창호치수 표기방법 밀리미터 또는 미터 환산 표기
8. 개구부표시 도면층 : OPEN 부분 도면층 선택 및 도면층종류 선택
9. 확인
10. 위설명 5번 구조도 도면층 미지재시 사용할도면층선택(미기재시 옵션임)
11. 복사한 평면도 구조도면 작성범위 ->시작점 지정->대각점 지정->자동작성
복사한 평면도 구조도면 작성범위 ->시작점 지정->대각점 지정 아래참조

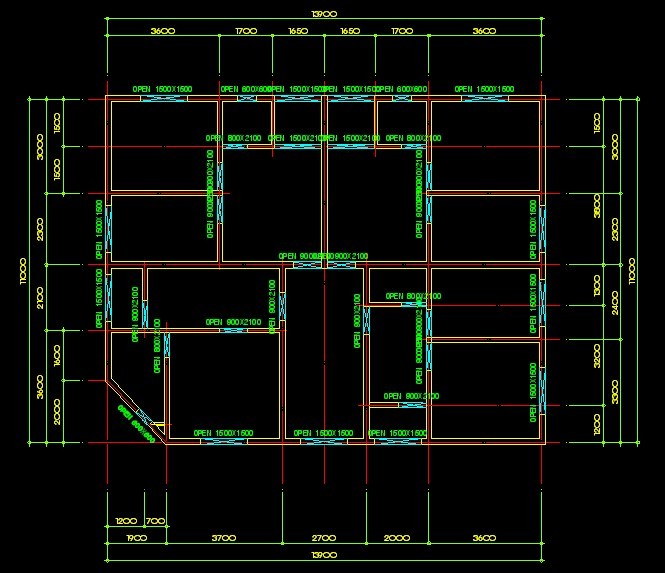

복사한 평면도 구조도면 작성범위 ->시작점 지정->대각점 지정->자동작성 한 도면 아래참조
