적외선
터치 스크린은 일반적으로 디스플레이 화면 앞에
설치되는 터치 프레임입니다.
이
프레임은 터치 프레임의 베젤 내에
들어있는 IR-LED
및
포토 트랜지스터 라인을 포함하는 인쇄 회로 기판과
통합되어 있습니다.

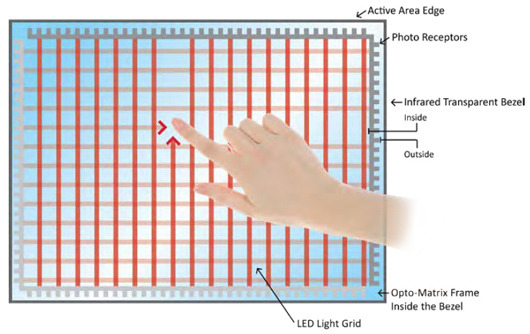

적외선
LED와
포토 트랜지스터 각각은 보이지 않는 적외선 빛의
그리드를 만들기 위해 반대편에 설정됩니다.
베젤은
IR
광선이
통과하는 동안 작동 환경으로부터 부품을 보호합니다.
적외선
터치 스크린 컨트롤러는 LED를
순차적으로 펄스하여 IR
광선의
그리드를 만듭니다.
사용자가
스크린을 터치하고 IR
광선을
차단할 수있는 스타일러스로 그리드에 들어가면 X
및
Y
축의
포토 트랜지스터가 중단 된 IR
광선을
감지하고 X
및
Y
축
좌표를 식별하는 정확한 신호를 호스트에게
전송합니다.
장점
•
기본
이미지의 최고 품질
•
매우
높은 투과율 (전도성
층 없음,
이미지
사이의 유리 만)
•
화학적으로
에칭 된 유리를 사용하여 탁월한 눈부심 방지
거의
모든 장치로 활성화 가능
•
다른
기술보다 높은 정확도
•
매우
높은 내구성과 신뢰성
•
1 회
공장 교정
•
밀봉
가능
•
마모
방지 메커니즘
단점
•
표면
장애물은 잘못된 접촉을 유발할 수 있습니다.
응용
분야 :
•
실내
/
실외
매점
•
발권기
•
의료
기기
•
공정
제어 시스템
•
ATM
• 병원
수술실
•
상업
교통
