3. 인클로져 체적계산과 형태결정

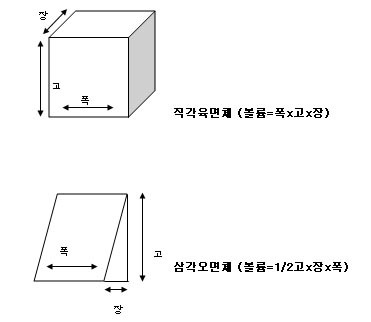

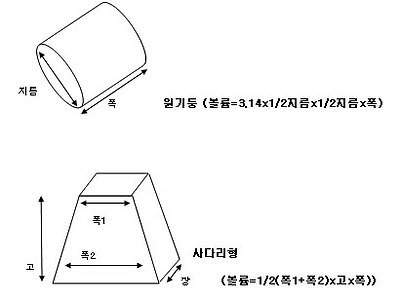

인클로져 제작에 앞서 우퍼 사이즈에 적당한 박스의 크기(박스의 내부부피)를 계산할 수 있어야 합니다. 단순한 몇가지의 형태를 예로 들어 설명하기로 하겠습니다. 박스크기를 잴때에는 반드시 박스의 내부크기만을 재어야 합니다. 고정목이나 스피커 프레임크기 등도 제외 해야 합니다. 크기를 잴 때에는 센티미터 단위로 잰 후 다시 큐빅피트(CuFt)로 환산하십시오.
●실드형(sealed,밀폐형)으로 할것인가. 벤트디형(Vented)으로 할 것인가?
우선 Fs(공명주파수:이점에서 스피커의 임피던스가 최대로 된다)를 측정하고 그것을 다시 우퍼의 Qe(공명주파수에서 전기적 공명만을 고려한 스피커의 Q값(공진배율))로 나누면 됩니다. 그 값이 50 이하일 경우 실드형이 적합하며 60 이상일 경우 벤티트형이 적합합니다. 만약 50에서 60 사이일 경우 그 어느 형태로 쓰던 무방합니다. (스피커구매시 스펙에 나와 있는 측정값을 참조하시면 됩니다.)
즉, Fs/Qe = (50이하 : 실드형), (50~60사이: 실드 또는 벤티드형),(60이상 : 벤티드형)
<용어>
FS(Free Air Resonance) 공명주파수 : 스피커의 임피던스가 최대로 되며 우퍼의 가청할 수
있는 최저치의 주파수를 말한다.
Q 공진하는 기기나 회로의 공진배율 : 일반적으로 이 점은 스피커의 댐핑 콘트롤의 정도를 나타내며 이 값이 클수록 공진량이 많은 것을 의미한다. 이 배율이 낮다는 것은 스피커의 반응이 신속하고 정확하다는 것을 의미한다. 스피커의 댐핑은 두가지 성격에 의해 좌우되는데 그것이 바로 기계적 성격의 Qms와 전기적 특성의 Qes이다. 스피커의 전체 댐핑값은 Qts 값으로 나타내어진다.
Qes 스피커의 공명주파수(FS)에서 전기적 공명만을 고려한 스피커의 Q값.
Qms 스피커의 공명주파수(FS)에서 기계적인 공명만을 고려한 시스템의 Q값.
Qts 스피커의 공명주파수에서 기계적인 공명과 전기적 공명을 모두 고려한 스피커의 전체적인 Q값. Qts =(Qes x Qms)/(Qes+Qms)
Vas 스피커 전체 서스펜션에 상응하는 공기의 부피량. Liter나 cubic feet로 표시한다.
Xmax 콘지가 보이스코일에 의해 직선으로 이동하는 최대거리
Re_Ohms 보이스코일의 DC저항치 (일반적으로 싱글보이스코일 스피커에서는 노미널 임피던스보다 약간 작게 나타난다.)
[출처] 우퍼입문하기/3.인클로져 체적계산과 형태결정|작성자 한병진
