무량판 슬래브(flat slab)는 기둥만 있고 보가 없는 상태의 슬래브를 무량판 슬래브라고 합니다.
우리나라에서는 이제는 사용을 거의 않하는 구조라 사진을 구하기가 매우 어려웠는데 태국에는 대부분의 구조를 무량판으로
되어 있습니다. 우리와는 기후적, 지리적인 조건으로 인해 사용이 가능한 구조인것 같습니다.
아무튼 시험에 대비하여 반드시 정리를 하시기 바랍니다.
무량판의 특징
1. 구조가 간단하고 공사비가 저렴하다.
2. 보가 없어 실내이용률이 높고, 층고를 낮출수 있다.
3. 덕트등의 설비가 자유롭고 시공이 용이하다.
4. 바닥판의 두께가 두꺼워 고정하중이 증가한다.
5. 접합부의 강성이 작다.
6. 기둥상부 주두부분의 철근배근이 복잡하다.

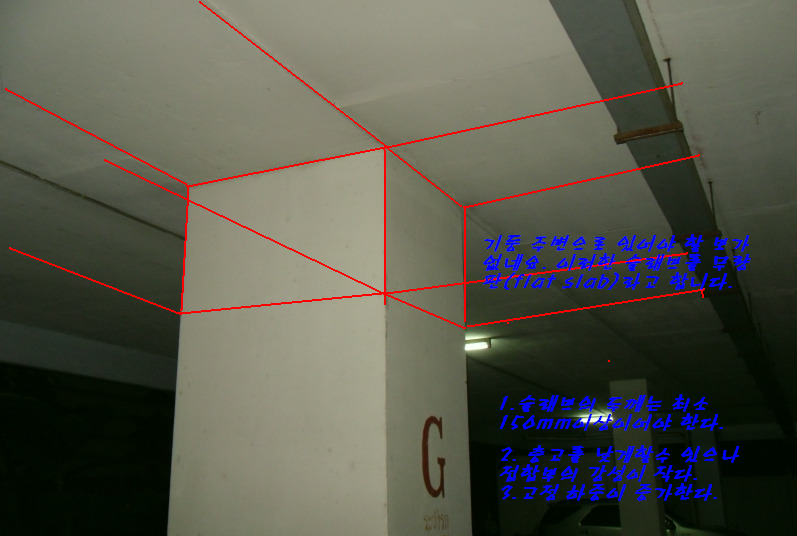

1. 기둥주변으로 보가 없네요.

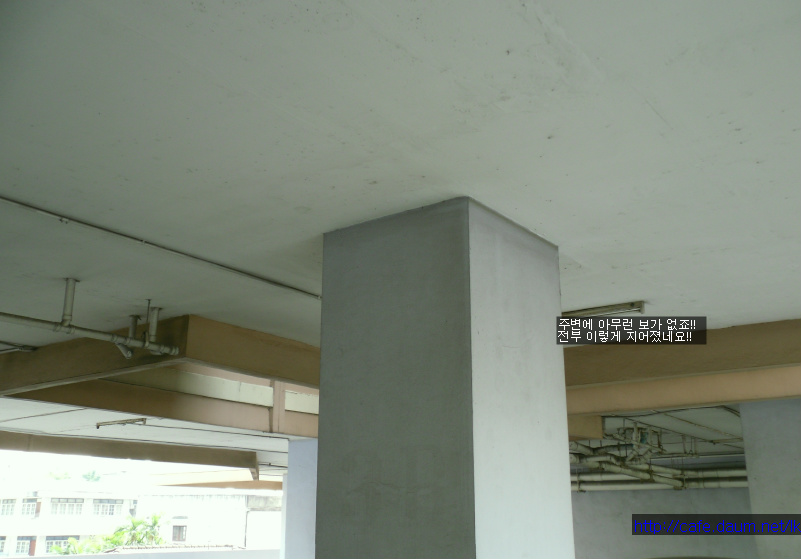

2. 다 보가 없어요!!!!
