차동식 분포형 감지기

[시멘트43포]

차동식 분포형 감지기입니다.

먼저 공기관식 차동식 분포형 감지기의 설치 기준입니다.

1.설치기준

1)공기관의 노출부분은 감지구역마다 20m이상이 되도록 할 것

2)공기관과 감지구역의 각 변과의 수평거리는 1.5m 이하가 되도록하고, 공기관 상호간의 거리는 6m이하가 되도록 할 것.

   (내화구조인 경우 9m이하로 한다)

3)공기관은 도중에서 분기하지 않도록 할 것.

4)하나의 검출부분에 접속하는 공기관의 길이는 100m이하로 할 것

5)검출부는 5도 이상 경사되지 않도록 부착 할 것.

6) 검출부는 바닥에서 0.8~1.5m이하에 설치 할 것.

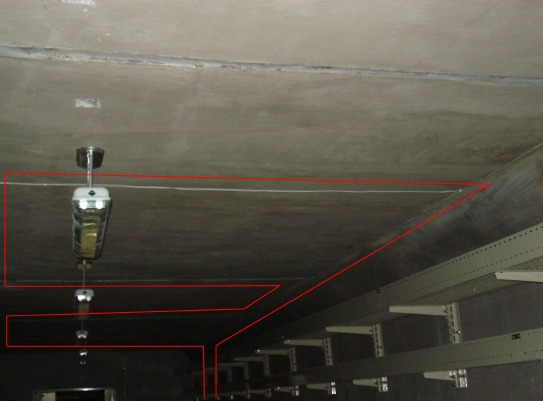

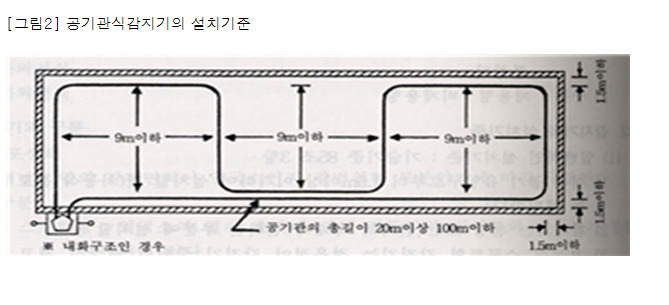

2. 위의 내용을 정리 하면 다음과 같은 그림이 된다.

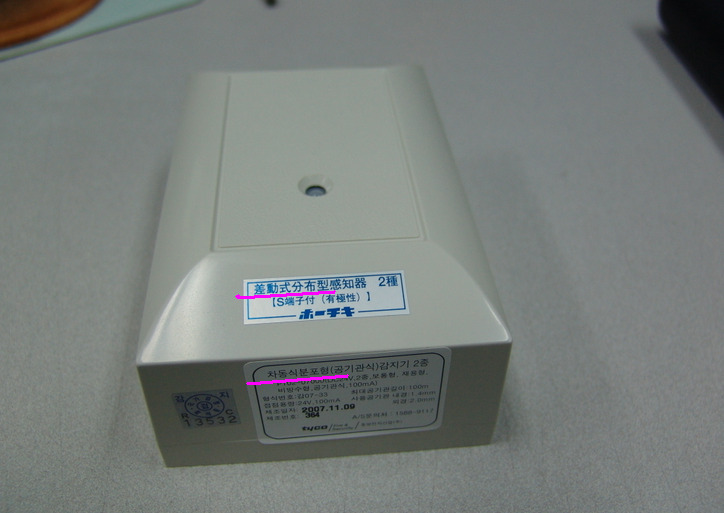

3.차동식 분포형의 외관입니다.

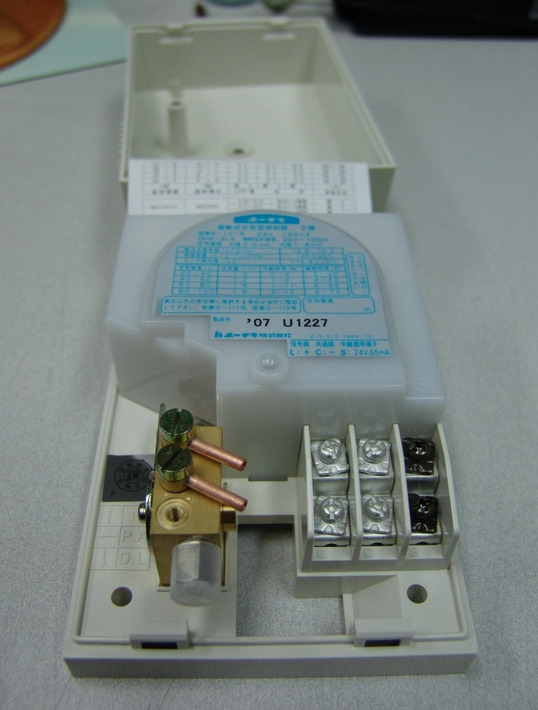

4. 그럼 이제 내부를 열면

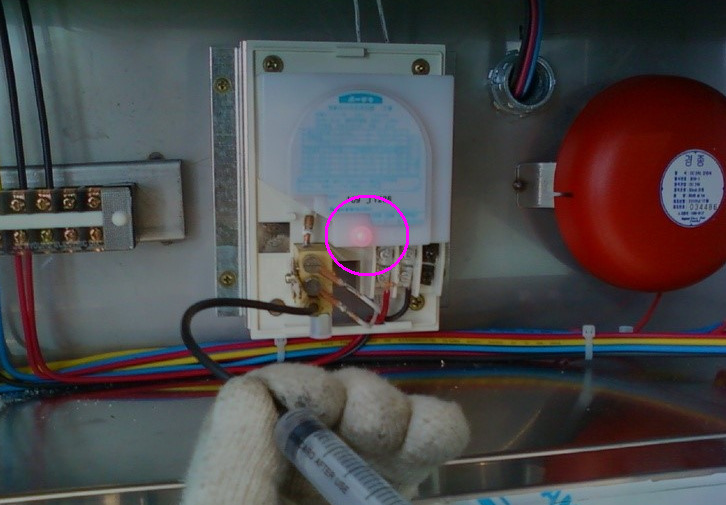

5.간혹 감지기가 작동이 안되는 경우에는 다음과 같이 테스트를 한다.

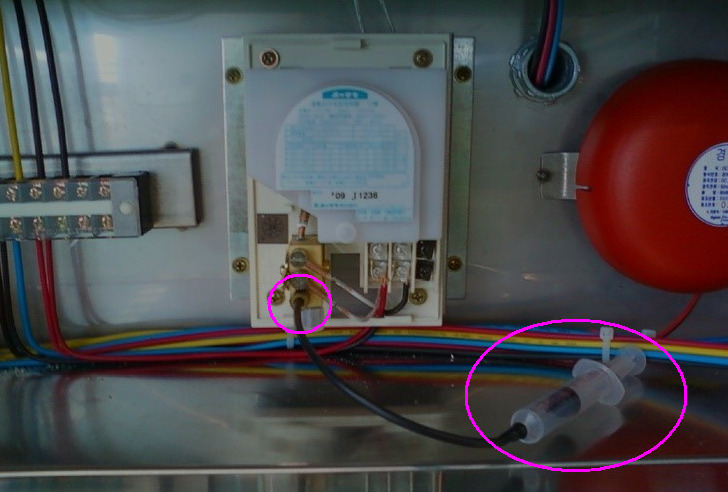

테스트관에 주사기로 공기를 넣어 정상적으로 작동되면 램프가 작동된다.

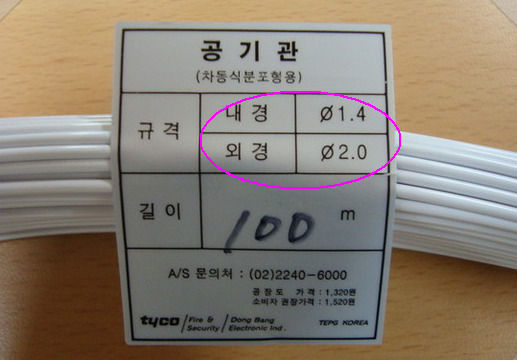

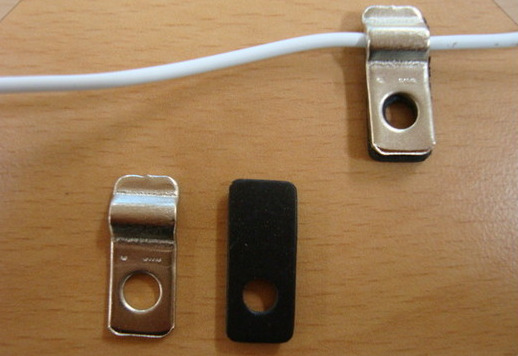

6. 대부분 연결된 배관은 외경2mm. 내경1.4mm정도의 피복이 되어 있는 동관을 사용한다.

피복이 되어 있어 하얗지만 내부에는 동관이 들어가 있다.

7.천장에 설치되어  화재를 감지한다.

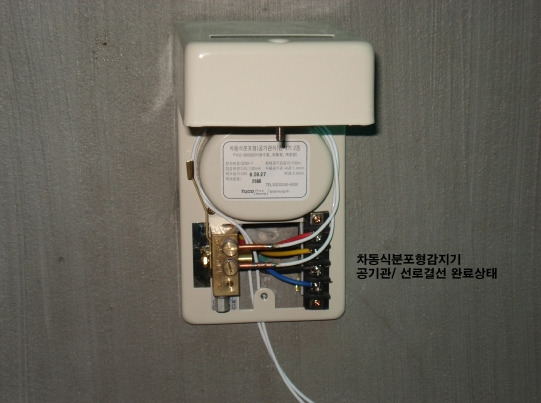

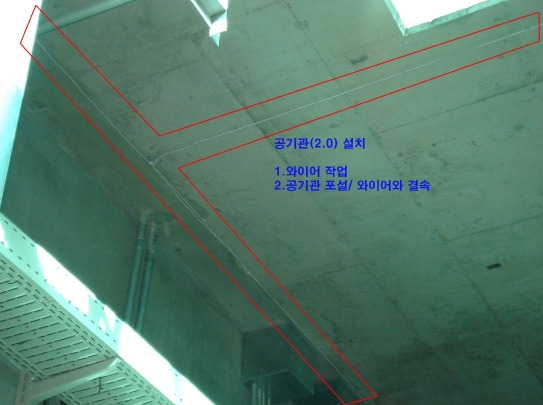

8. 실제 설치되어 있는 사진입니다.

[monophobia]

고수님 답변좀요
공기관과 검출부 연결할때 납땜하나요?
어떻게 연결하는지요?
제가 일하는곳에 공기관이 중간에 끊어졌는데 슬리브로 연결하고
검출부에 연결하는것 처럼 연결할려고 하는데
이렇게 해도 상관없는지... 아님 다른 연결 방법이 있을까요?

[시멘트45포]

원칙적으로는 소켓을 써서 용접을 하는것이 원칙입니다. 하지만 워낙 관의 지름이 작아 확관을 하여 납땜을 하는 것을 보았습니다, 이것이 원칙적으로 맞는지는 모르겠습니다. 제가 본것이 이게 전부입니다. 감사합니다.
