산소용접
1. 산소 및 아세틸렌 용기
㈎ 산소 용기는
[그림]과 같이 본체, 밸브, 캡의 세 부분으로 나누며 이음매가 없는 강철재로 만들어져 있다.
㈏ 산소는 35[℃]에서 150[㎏f/㎠]의 고압으로 충전되어 있으며 중량은 밸브 및 캡을 포함하지 않는다.
㈐ 아세틸렌 용기 속에는 아세톤을 흡수시킨 목탄, 구조토, 석면 등의 다공성 물질로 채워져 있다.
㈑ 아세톤에는 아세톤 부피의 25배의 아세틸렌이 용해된다.
㈒ 산소 용기의 크기는 대기 중에서 환산한 용적으로 쓰는데 5,000[ℓ], 6,000[ℓ], 7,000[ℓ] 등의 3가지가 쓰인다.
㈓ 아세틸렌 용기의 크기는 내용적이 15, 30, 50[ℓ] 등이 있으나 보통 30[ℓ]의 것이 많이 사용된다.
㈔ 산소는 오른 나사이기 때문에 시계 방향으로 돌렸을 때 잠기고 아세틸렌은 왼 나사이기 때문에
시계 반대 방향으로 돌려야 잠긴다.(표참조)

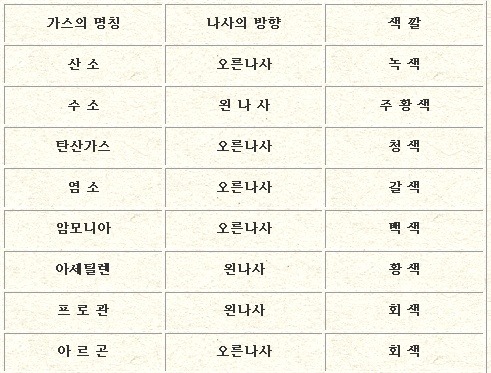

* 표 각종 가스 용기의 나사 방향 및 색깔
