오늘 포스팅할 내용은 가스 텅세텐 아크용접에 대해 포스팅하겠습니다~
|
가스 텅스텐 아크용접 (GTAW, Gas Tugsten Arc Welding) |

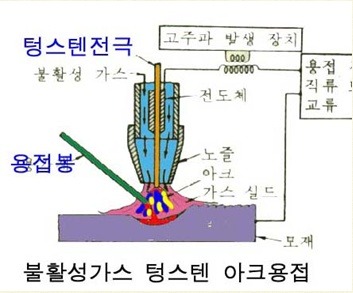

1. 원리
TIG 용접은 비소모성 텅스텐 용접봉과 모재간의 아크열에 의해 모재를 용접하는 방법으로서, 그림의 원리도와 같이 용접부 주위에 불활성가스를 공급하면서 용접하는 것입니다.

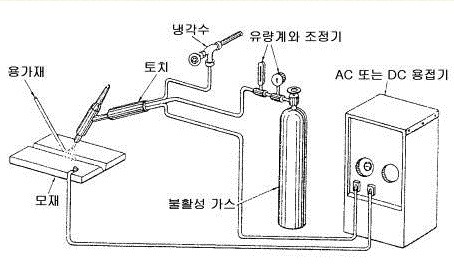

2. 장치도
3. GTAW의 장점
- TIG 용접은 용접 입열의 조정이 용이하기 때문에 박판 용접에 매우 좋습니다.
- 텅스텐 전극봉이 비소모성이므로 용가재의 첨가 없이도 아크열에 의해 모재를 녹여 용접할 수
있습니다.
- 거의 모든 금속의 용접에 이용할 수 있습니다.
그러나 용융점이 낮은 금속 즉, 납, 주석 또는 주석의 합금 등의 용접에는 이용하지 않는다.
- 용접부의 기계적성질이 우수합니다.
- 내부식성이 우수합니다.
- 플럭스가 불필요하여 비철금속 용접이 용이합니다.
- 보호 가스가 투명하여 용접작업자가 용접 상황을 잘 파악할 수 있습니다.
- 용접 스패터를 최소한으로 하여 전자세 용접이 가능합니다.
- 용접부 변형이 적습니다.
4. GTAW의 단점
- 소모성 용접봉을 쓰는 용접 방법보다 용접 속도가 느립니다.
- 용접 잘못으로 텅스텐 전극봉이 용접부에 녹아 들어가거나 오염될 경우 용접부가 취화되기 쉽습니다.
- 부적당한 용접 기술로 용가재의 끝부분이 공기에 노출되면 용접금속이 오염됩니다.
- 불활성 가스와 텅스텐 전극봉은 다른 용접 방법과 비교해 볼 때 고가입니다.
- SMAW와 같은 다른 용접 방법에 비해 용접기의 가격이 비쌉니다.
참고하세요^^
