[ 아크용접 ] 피복 아크 용접
1. 피복 아크 용접의 원리
① 개요 : 피복제를 입힌 용접봉과 피용접물 사이에 전류를 통하게 하면 아크가 발생된다.
피복 아크 용접은 이 아크 열로써 용접을 하는 방법이며, 각종 용접법 중에서 가장 널리 사용되고 있다.
그 이용 범위는 연강을 비롯하여 고장력강, 스테인리스강, 비철금속, 주철 및 표면 경화된 것까지 용접되고,
이때 발생되는 아크열은 약 6000℃정도이며, 실 이용 시 용접열은 3500~5000℃ 정도이다.

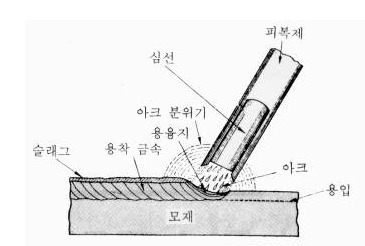

<피복 아크 용접 원리>
② 용어 정의
㈎ 아크 : 기체 중에서 일어나는 방전의 일종으로 피복 아크 용접에서의 온도는 5000~6000℃이다
㈏ 용융지(용융 풀) : 모재가 녹은 쇳물 부분
㈐ 용적 : 용접봉이 녹아 모재로 이행되는 쇳물 방울
㈑ 용착 : 용접봉이 녹아 용융지에 들어가는 것
㈒ 용입 : 모재가 녹은 깊이
㈓ 용락 : 모재가 녹아 쇳물이 떨어져 흘러내려 구멍이 나는 것
③ 용접 회로(welding cycle)
용접기(전원)→전극 케이블→홀더→용접봉 및 모재→접지 케이블→용접기(전원)

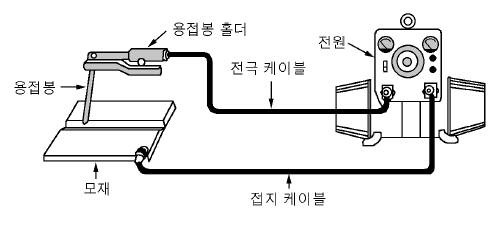

<피복 아크 용접 회로>
