[ 웰딩교육 ] 용접이음 (1)

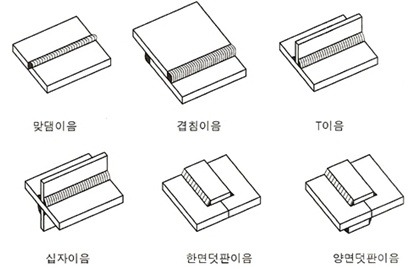

용접이음의 형태로는 맞댐이음, 겹침이음, 모서리이음, T이음 등이 있으며
용접이음 형식에는 맞댐용접, 모살용접, 플러그용접, 슬롯용접 등이 있습니다.
주로 많이 쓰이는 용접접합은 맞댐용접과 모살용접입니다.
용접이음 선택 시 주의사항은 다음과 같습니다.- 가능한 아래보기 자세로 작업가능하도록 함
- 작업성을 양호하게 하는 작업순서를 고려하되, 변형에 대한 세심한 주의가 필요
- 용접선의 집중을 피하고, 응력집중이나 편심하중을 받지 않도록 해야함
- 접합부의 홈 형상을 될 수 있는 한 용접량이 적은 것으로 함
1) 맞댐용접(Butt welding)

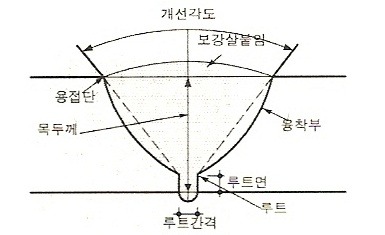

맞댐용접은 한쪽, 또는 양쪽 부재의 끝을 용접이 양호하게 되도록 끝단면을 비스듬히 절단하여
용접하는 방법이다. 부재의 끝을 절단해낸 것을 홈 또는 개선이라 합니다.
또한 맞댐용접에는 윗쪽을 먼저 용접하고 백가우징(Back gouhing)을 한 후 뒤쪽을 용접하거나
백가우징이 어려울 때는 뒷댐재(Backing strip)를 대고 용접합니다.
이것은 용접 초에 생기기 쉬운 용융불량, 수축균열, 슬래그의 함입등의 결함을 없애기 위한 것 입니다.
루트 빝면에 뒷댐재 및 용접 개시점과 종료점에 용착금속에 결함이 없도록 하기 위해서 양단에
앤드탑(End tap) 등을 부착하고 피용접판재의 두께의 2배 폭 정도의 띠판을 뒷댐재로 사용합니다.
용접 완료 후 앤드탭은 제거하는 것이 원칙이지만 응력전달상 특별한 문제가 없는 부분은 그대로
남겨두어도 됩니다. 단 앤드탭에서 균열이 발생하여 전파될 우려가 있으므로 주의합니다.
완전용입용접은 용접유효목 두께가 판두께 이상이 확보되는 건전한 용접부로,이음부의 판폭에 대해서도
충분히 용접되어 일반적으로 이음부 소재의 전체 판두께 및 전체 폭을 용접하는 방법입니다.
부분용입용접은 응력의 흐름으로 보아 완전용입과 같이 전단면의 유효용접면적이 불필요 할때에
채택하는 방식으로 용접에 의한 H형 강의 플랜지와 웨브의 용접, 기둥과 기둥의 이음 또는
후판의 단면 부재를 조립용접할때 사용되기도 합니다.

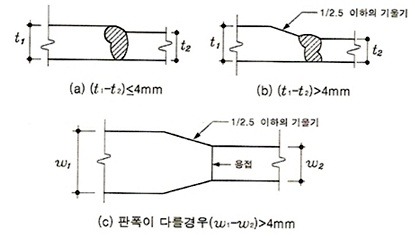

판두께 또는 판폭이 다른 맞댐용접 이음부에서는 그 차가 4mm 이하일 경우 용접 금속의 표면이 자연스런
경사가 되도록 용접하고 그 차가 4mm를 초과할 경우 두꺼운 쪽의 판재를 1/2.5 이하의 기울기가 되도록
절삭해야 합니다.
