[ 국내취업보증교육 ] 용접이음 (2)
2) 모살용접(Filter welding, 필렛용접)
모살용접은 응력방향에 따라 전면모살용접, 측면모살용접과 빗방향모상용접으로 분류됩니다.
모살용접은 두 장의 판재를 겹치는 모살용접과 T자형, +자형 조립에서의 모살용접이 있습니다.
또한 용접선의 종류에 따라 연속모살용접, 단속모살용접, 병렬용접, 엇모용접으로 구분합니다.
모살용접은 구조물의 접합부에 상당히 많이 사용되는 방법으로 비용도 상당히 저렴합니다.

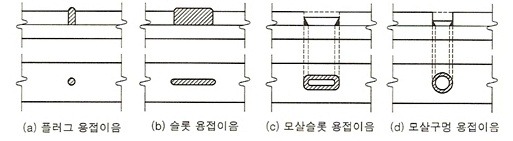

3) 플러그(Plug)용접 및 슬롯(Slot)용접
겹처진 두 장의 판 한쪽에 원형 또는 슬롯 구멍을 뚫고 그 구멍주위를 모살용접하는
모살구멍용접, 모살홈용접이 있습니다.
이것은 겹침이음의 전단응력을 전달할 때 겹침부분의 좌굴 또는 분리를 방지하기 위해 필요한
모살용접 길이가 확보되지 않을 때 활용할 수 있습니다.
