용접구조물의 제작도면에서 설계자가 의도하는 이음형식과 홈의 형상, 필릿의 다리길이(각장),용접깊이, 이면용접, 비드표면의 끝내기방법, 용접법, 용접 장소 등을 나타내기 위한 것이다.
KS B 0052에서 용접기호는 설명선(기선, 지시선, 화살표), 기본용접기호, 보조용접기호,치수와 그밖의 자료 및 특별한 지시사항을 나타내는 꼬리부분으로 되어있다.
(1) 설명선
설명선은 용접이음이 존재하는 위치를 표시하기 위하여 화살표를 이용하고
이음의 종류, 용접의 종류, 홈의 치수 및 용접구조물의 제작에 필요한 사항을
기호와 숫자를 설명하는 것으로서 기선, 화살, 꼬리로 구성되는데 꼬리는 필요가 없으면 생략해도 좋다.
〈그림2.6〉 설명선
(2) 기본용접기호

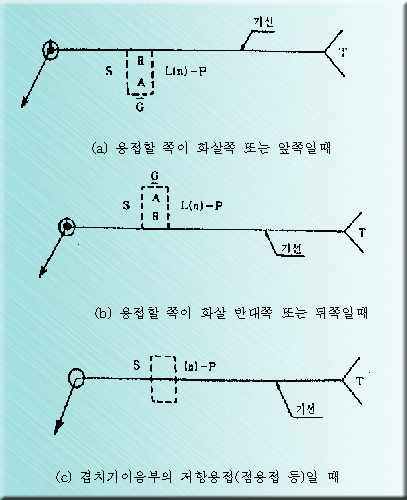

※ 기본기호의 기재방법

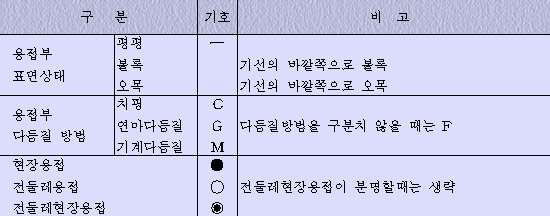

(3) 보조기호
※보조기호의 기재방법

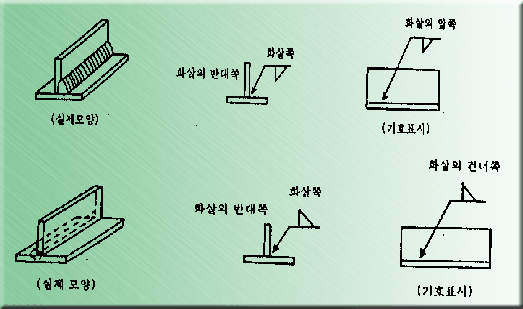

(4) 용접부 기재예
