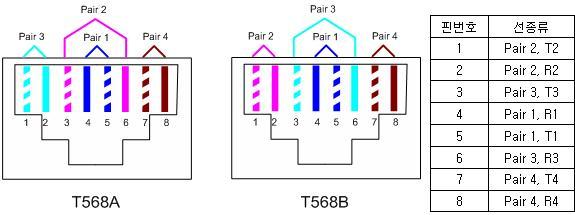

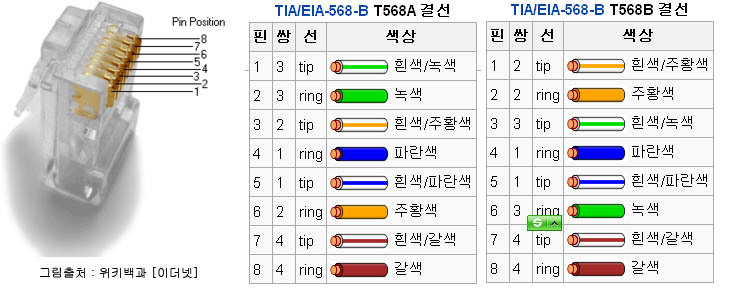

1. 개요 RJ-45 잭은 LAN 등에 연결하기 위하여 8개의 내부선을 갖는 모듈러 형태의 연결용 잭 (Jack)을 말한다. 전화기 연결용 잭의 모양을 갖으며 10BASE-T 또는 기타 이중와선의 LAN의 연결에 많이 사용된다. 한편, RJ이란 Registered Jack의 약자이다. 2. 핀(Pin) 기능설명 ㅇ Ethernet 10/100Mbps 에서는 => 2 Pair (4가닥)의 선만 사용. - 1번과 2번은 Tx (송신) , 3번과 6번은 Rx (수신) 용도로 쓰임. - 색상 순서는 EIA/TIA 568B를 기준하면, . 흰주(1), 주황(2), 흰녹(3), 청색(4), 흰청(5), 녹색(6), 흰갈(7), 갈색(8) - 연결방법 . Direct Cable (HUB <-> PC : 다이렉트 연결시) : 순서 변화없이 그대로 연결 . Crossover Cable (PC <-> PC, HUB <-> HUB : 크로스 연결시) : 1번과 3번을 엇갈리게 연결, 2번과 6번을 그대로 연결 ㅇ Gigabit Ethernet 에서는 => 4 Pair (8가닥)의 선 모두 사용. ㅇ 음성회선 수용시에는 => (4번,5번) (7번,8번) 사용 3. 참고사항 ㅇ 표준 : ISO 8877, EIA/TIA 568 A 및 B ※ 568 A 및 568 B 간에 기능적 차이는 없으며, 다만 플러그 및 잭 연결 핀 배열 만 조심하면 된다. ㅇ 관련용어 : UTP 케이블, 케이블 카테고리 4. 8 핀 모듈러 잭 핀 배열에 대한 그림
