델타루프 안테나 설치

[HL2VXK]

추석연휴에 시골집 내려가 델타루프 안테나 설치 하였습니다.

엘레멘트로 사용한 와이어는 2.5SQ 연선 전기용자재를 사용하였고

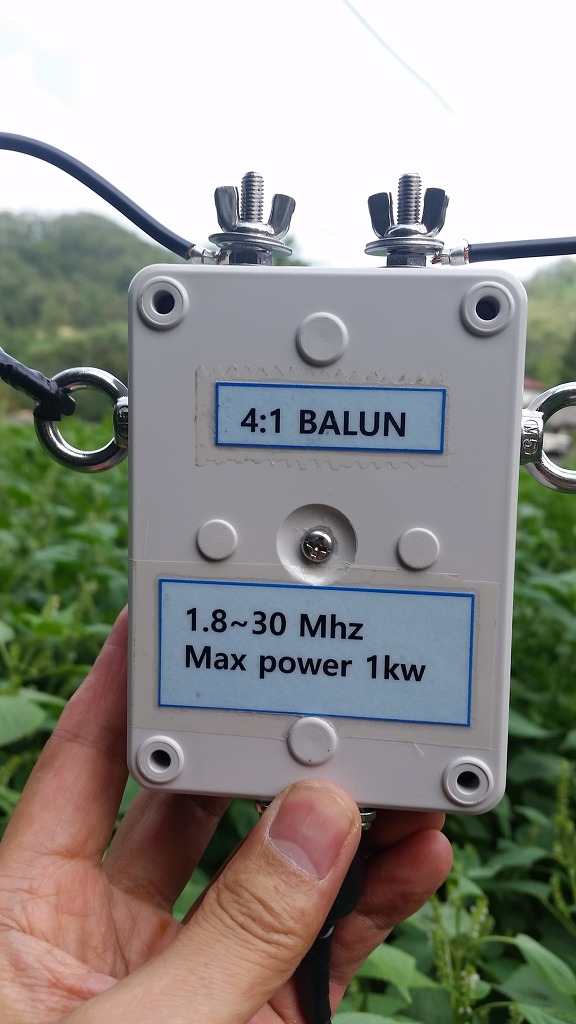

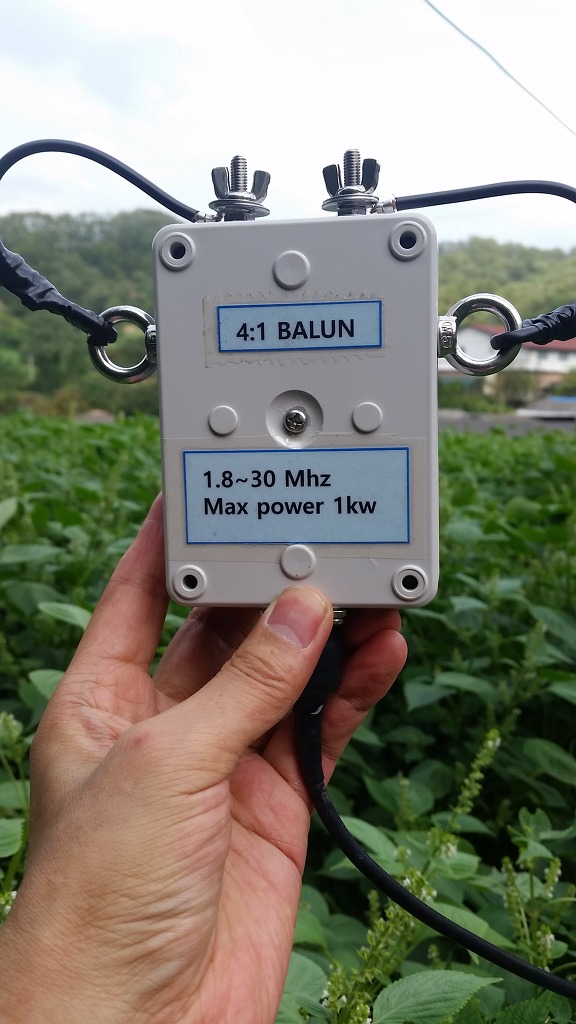

4:1 바룬으로 급전부와 연결하였습니다.

바룬은 방장님께서 만들어주신것을 사용하였답니다. ㅎㅎ~

처음 전체길이를 43.5M , 윗변 20M, 아래변 23.5/2 일때의 SWR측정값은

6.65 1.1 53오옴

7.00 1.9 52오옴

21.10 1.6

길이를 10CM 씩 줄여가면서 안테나를 내렷다 올렷다 반복테스트

최종적으로는 80CM 씩 줄였을때

43.5M - 160CM = 41.9M 총길이 일때의 SWR값은

6.95 1.1 57오옴

7.00 1.3 60오옴

7.20 1.8 15오옴

14.0 3.1 104오옴

14.35 3.1

21.0 1.4

21.45 1.4

28.0 1.6 61오옴

28.6 1.5

7MHz 에서 28MHz 까지 전체적으로 SWR 3:1 안쪽으로 매칭이 되어 무전기의 내장 튜너로 전배드 커버 가능합니다.

안테나의 최상단 높이는 지상에서 10M 정도 되고, 아래쪽 바룬 위치는 3.5M 정도에 위치해 있습니다.

위쪽의 엘레멘트 길이를 줄여보면 임피던스가 변할지는 모르겠지만 혼자서 하다보니 위쪽 엘레멘트를 고정시키고

바룬쪽으로 내려오는 길이만 조정하여 SWR값을 맞추었습니다.

델타루프 안테나는 TS-480 ANT1에 연결하고 ANT2에는 3.5/7MHz 1/2 람다 안테나를 연결해 놓은 상태입니다.

수신감도와 SNR을 비교해보니 델타루프 안테나가 시그널메터 1칸에서 1칸 반정도 좋군요..

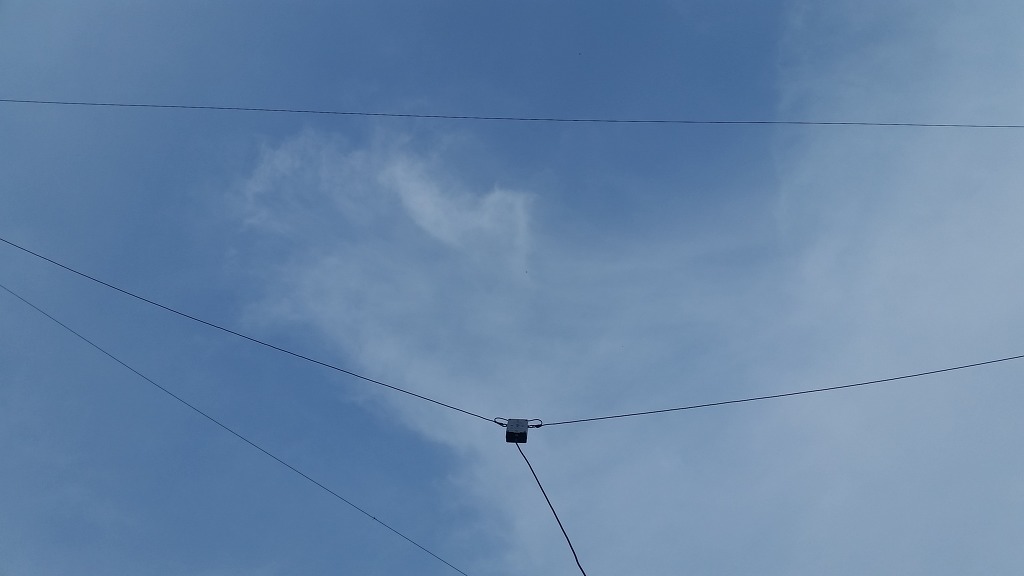

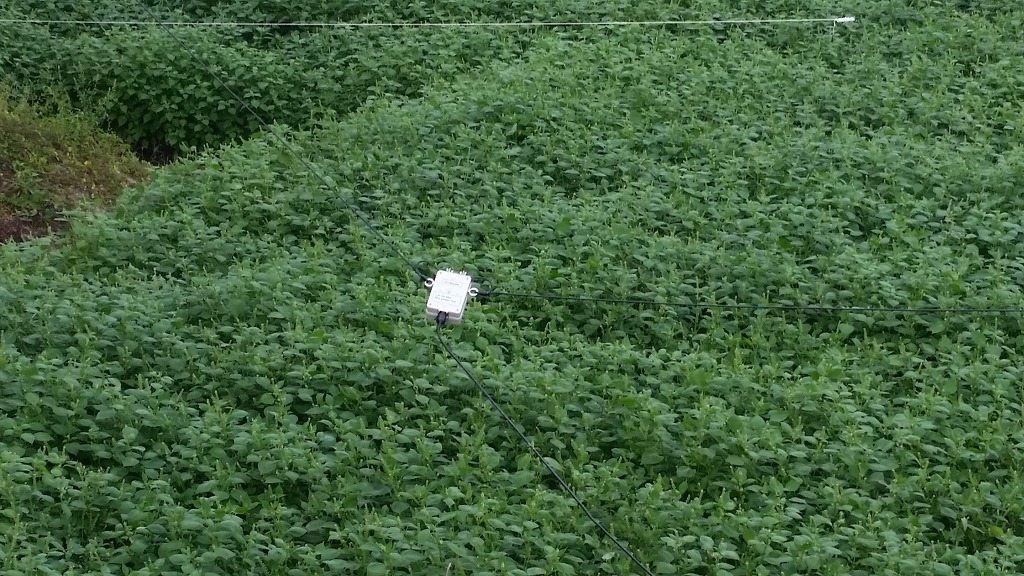

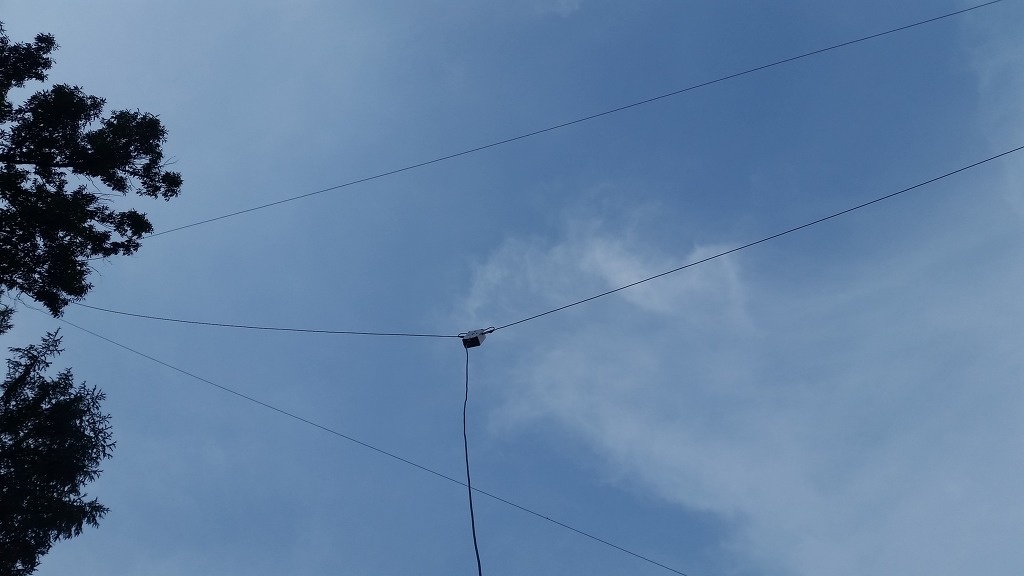

오늘 설치한 안테나 사진입니다.
