흔히 공사장에서 사용하는 파이프(아시바) 고정 블라켓을 이용 50MHz 야기 안테나를 만들어 봤습니다
구경32mm 용인데 안성마춤입니다 무게가 약간 나가고 오래되면 녹이 슨다는 단점 빼고는 붙였다 때었다
실험 하기는 딱 좋은것 같습니다
손재주가 없는 분들은 조립 하기가 좀 까다 롭기는 합니다만
잘 만들면 실용가치가 있네요
몆달전에 이 브라켓으로 3소자 LFA 안테나를 올렸습니다만 아직까지 문제는 없습니다
가격도 싸고요
다만 50MHz 밴드 이상 28MHz 대는 실용가치가 없을 것 같습니다
파이프 고정하는 32mm 용 블라켓 입니다 일명 아시바 고정 클립이라고 하죠

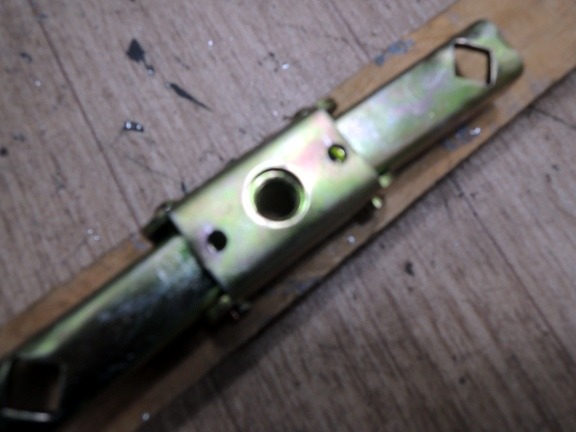

구멍을 뜷습니다

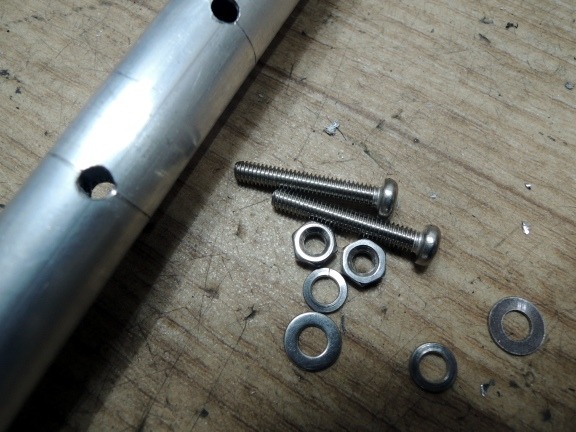

엘레멘트 구멍을 뚫습니다 옆엔 사용할 스텐 볼트 알미늄 파이프는 16mm 12.7mm 사용 가능 했습니다

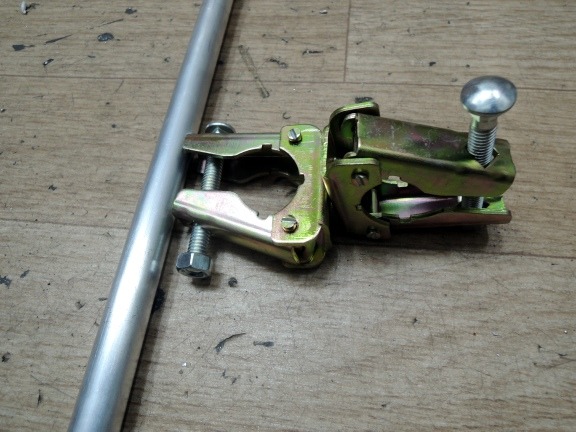

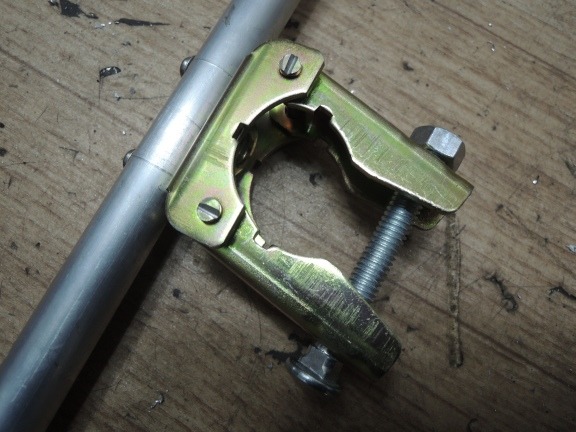

브라켓에 엘레멘트 부착한 모습

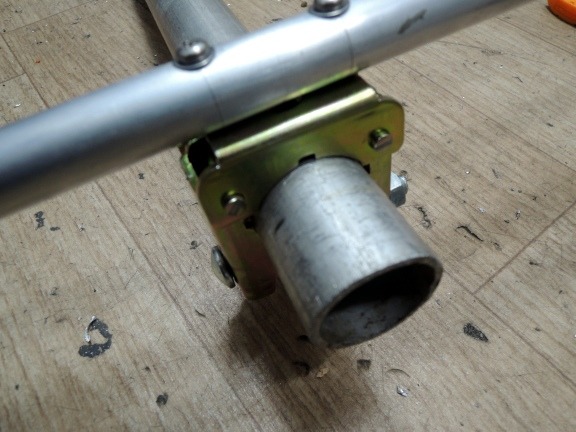

외경 32mm 파이프 붐대에 장착한모습

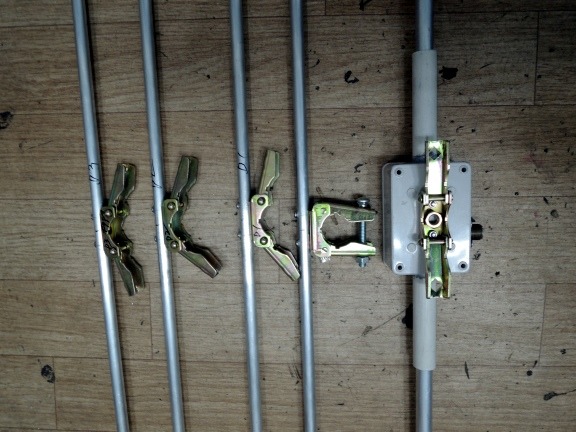

50MHz 5소자 F9FT 야기 안테나 만들기 위해 브라켓을 조립한모습
볼트 하나만 조였다 풀었다 하면 간단하게 착탈이 가능해서 사용하기 좋았습니다
가격도 1조당(2개) 2000원이니 5개만 사서 분리하면 10개가 되니
5소자 야기 2개는 충분히 만들수 있습니다
위주소에 정보가 있습니다
구입 하실때는 파이프 구경과 모양을 잘 보고 구입 하셔야 합니다
