[스크랩] [Arduino 실습 10] SSD1306이미지 출력하기

[송명규]

My_Arduino_FND_Lib_V2_5.h

12.23KB

My_Arduino_GPIO_Lib_V1_8.h

5.63KB

My_Arduino_LiqCry_I2C_LCD_Lib_V1_3.h

3.12KB

My_Arduino_SSD1306_LIB_V1_2.h

2.14KB

My_Arduino_U8G2_Lib_V1_2.h

4.06KB

My_MCU_Printf_Lib_V2_7.h

13.77KB

oled.ino

9.89KB


41.71KB

제목 없음.png

45.50KB

OLED객체 선언시 아래와 가팅 해야 됨 == 반드시

Adafruit_SSD1306 display(128, 64, &Wire, -1); // 디스플레이 오브젝트 생성 수정본

const unsigned char epd_bitmap_ [] PROGMEM = {

0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,

  0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,

  0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,

  0xff, 0xff, 0xff, 0xff, 0xff, 0xf8, 0x1f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,

  0xff, 0xff, 0xff, 0xff, 0xff, 0x80, 0x07, 0xff, 0x87, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,

  0xff, 0xff, 0xff, 0xff, 0xff, 0x00, 0x07, 0xff, 0x00, 0x00, 0xf0, 0x7f, 0xff, 0xff, 0xff, 0xff,

  0xff, 0xff, 0xff, 0xff, 0xfe, 0x00, 0x0f, 0xfe, 0x00, 0x00, 0x00, 0x7f, 0xff, 0xff, 0xff, 0xff,

  0xff, 0xff, 0xff, 0xff, 0xff, 0x00, 0x03, 0xf8, 0x00, 0x00, 0x00, 0x7f, 0xff, 0xff, 0xff, 0xff,

  0xff, 0xff, 0xff, 0xff, 0xff, 0xe0, 0x01, 0xe0, 0x00, 0x00, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xff,

  0xff, 0xff, 0xff, 0x3f, 0xf6, 0x40, 0x07, 0xc0, 0x00, 0x00, 0x00, 0x0f, 0xff, 0xff, 0xff, 0xff,

  0xff, 0xff, 0xc7, 0xff, 0xff, 0xe3, 0xc3, 0x80, 0x00, 0x00, 0x00, 0x07, 0xff, 0xff, 0xff, 0xff,

  0xff, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x7d, 0xe0, 0x36, 0x7c, 0x00, 0x07, 0xff, 0xff, 0xff, 0xff,

  0xff, 0xfb, 0xff, 0xff, 0xff, 0xff, 0x36, 0x20, 0xc0, 0x01, 0x20, 0x07, 0xf8, 0x1f, 0xff, 0xff,

  0xff, 0xf7, 0xff, 0xff, 0xff, 0xff, 0xdb, 0xf1, 0xf9, 0xd9, 0x08, 0x07, 0xe7, 0x8f, 0xff, 0xff,

  0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xf4, 0xf3, 0xfc, 0x03, 0xf8, 0xf9, 0xef, 0x0f, 0xff, 0xff,

  0xff, 0xdf, 0xff, 0xff, 0xff, 0xff, 0xf7, 0x78, 0xff, 0x1f, 0xf9, 0x86, 0xc0, 0x21, 0xff, 0xff,

  0xff, 0xdf, 0xfe, 0x00, 0x03, 0xff, 0xfb, 0x3c, 0x7f, 0xff, 0xe3, 0xf7, 0x38, 0xfe, 0x10, 0x1f,

  0xff, 0xff, 0xf0, 0x00, 0x00, 0x7f, 0xfd, 0xdf, 0x1f, 0xff, 0x8f, 0x9c, 0xc1, 0xff, 0xe1, 0xef,

  0xff, 0xbf, 0xc0, 0x00, 0x00, 0x1f, 0xf9, 0xef, 0xc0, 0x00, 0x3e, 0x79, 0x3e, 0x7f, 0xe3, 0xef,

  0xff, 0xff, 0x80, 0x00, 0x00, 0x0f, 0xfd, 0xf3, 0xff, 0xe1, 0xc1, 0xf6, 0x1b, 0x3f, 0xf1, 0x9f,

  0xff, 0xdf, 0x00, 0x00, 0x00, 0x0f, 0xfd, 0xf3, 0xf0, 0xfe, 0x00, 0xef, 0xe0, 0x31, 0x84, 0x7f,

  0xff, 0xdf, 0x00, 0x00, 0x00, 0x07, 0xf8, 0xff, 0xff, 0xcf, 0x00, 0xcf, 0xde, 0x27, 0x32, 0x7f,

  0xff, 0xef, 0x00, 0x00, 0x00, 0x07, 0xe7, 0xff, 0xff, 0xf8, 0x16, 0x9e, 0x00, 0x00, 0x72, 0x7f,

  0xff, 0xc1, 0x80, 0x36, 0x00, 0x0f, 0xcd, 0xff, 0xe0, 0x7c, 0xde, 0x1e, 0x00, 0x1f, 0x84, 0xff,

  0xff, 0x80, 0x00, 0x00, 0x00, 0x0f, 0x9f, 0xff, 0xff, 0xfe, 0xcf, 0x1f, 0x00, 0x01, 0xf9, 0xff,

  0xff, 0xc0, 0x00, 0x00, 0x00, 0x0c, 0xff, 0xc6, 0x3b, 0xff, 0xe6, 0x07, 0xe0, 0x01, 0xe3, 0xff,

  0xff, 0xf0, 0x00, 0x04, 0x40, 0x01, 0x80, 0x06, 0xdd, 0xff, 0x73, 0x00, 0xff, 0x07, 0xcf, 0xff,

  0xff, 0xfe, 0x00, 0x0d, 0x20, 0x00, 0xff, 0xff, 0xff, 0xe7, 0x7b, 0xc0, 0x0f, 0xff, 0x3c, 0x7f,

  0xff, 0xff, 0xc0, 0x04, 0xb0, 0x03, 0x9f, 0xff, 0xff, 0xfa, 0xfd, 0xf8, 0x00, 0x30, 0xe0, 0x1f,

  0xff, 0x07, 0xf8, 0x02, 0x90, 0x01, 0xef, 0xc0, 0x07, 0x78, 0xf9, 0xf9, 0xc0, 0x00, 0xf0, 0x1f,

  0xff, 0x8d, 0xff, 0x02, 0x10, 0x07, 0x8f, 0xff, 0xff, 0x38, 0x10, 0x13, 0xec, 0x03, 0xf8, 0x1f,

  0xff, 0x93, 0x7f, 0x80, 0x00, 0x07, 0xbc, 0x00, 0x00, 0xf3, 0xe3, 0xe0, 0x1f, 0xe0, 0x1f, 0xff,

  0xff, 0x64, 0xdb, 0xe0, 0x1e, 0x00, 0xcf, 0xff, 0x7c, 0x3f, 0xf8, 0x33, 0xfe, 0x1f, 0x9f, 0xff,

  0xff, 0xd9, 0x18, 0xff, 0xf9, 0xc0, 0x1c, 0x00, 0x47, 0xff, 0xff, 0xc3, 0xc3, 0xff, 0xf7, 0xff,

  0xff, 0xfc, 0xcf, 0xff, 0xc7, 0x30, 0x19, 0xff, 0x3f, 0xff, 0xff, 0xf8, 0x3f, 0xff, 0xfd, 0xff,

  0xff, 0xf9, 0x3f, 0xfe, 0xfc, 0xcd, 0x5b, 0xfe, 0xff, 0xff, 0xff, 0xfe, 0x7d, 0xff, 0xff, 0x7f,

  0xff, 0xfe, 0xff, 0xfd, 0xdc, 0x66, 0xfb, 0xf9, 0xff, 0xff, 0xff, 0x3f, 0x3e, 0x7f, 0xff, 0xbf,

  0xff, 0xf5, 0xce, 0x7e, 0x1f, 0xf6, 0xf7, 0xfb, 0xe0, 0x1f, 0xf7, 0xff, 0x9e, 0x3f, 0xcf, 0xcf,

  0xff, 0xfd, 0xb9, 0xb9, 0xff, 0xf6, 0x70, 0x77, 0xff, 0xff, 0xfc, 0xff, 0xd1, 0xff, 0x9f, 0xef,

  0xff, 0xfd, 0xb0, 0xf1, 0xcf, 0xf6, 0xfb, 0xf7, 0xfc, 0x7f, 0xfc, 0xff, 0xcf, 0x20, 0x73, 0xef,

  0xff, 0xf5, 0xff, 0xb8, 0x1f, 0xf6, 0xf7, 0xf7, 0xff, 0xfc, 0x3f, 0xff, 0xdf, 0x8e, 0x7f, 0xef,

  0xff, 0xfe, 0xff, 0xc0, 0x1f, 0xee, 0x07, 0xf7, 0xff, 0xdc, 0xf3, 0xff, 0xcf, 0xff, 0xff, 0xff,

  0xff, 0xfb, 0x7f, 0xf8, 0x3f, 0xdd, 0xff, 0xe0, 0x7f, 0x9f, 0xf3, 0xff, 0x3c, 0xff, 0xfc, 0xbf,

  0xff, 0xf1, 0xdf, 0xff, 0xfe, 0x67, 0xff, 0xff, 0xbf, 0xe1, 0x0f, 0xfc, 0x7e, 0xff, 0xcf, 0xff,

  0xff, 0xdf, 0x73, 0xff, 0xc3, 0xdf, 0xff, 0xff, 0x9f, 0xff, 0xff, 0xf9, 0xfc, 0xe1, 0xff, 0x7f,

  0xff, 0xef, 0xcf, 0x83, 0xff, 0xbf, 0xcf, 0xff, 0xcf, 0xff, 0xff, 0xe3, 0xfb, 0xff, 0xf3, 0xff,

  0xff, 0xf9, 0xf9, 0xff, 0xff, 0xbf, 0xff, 0xcf, 0xef, 0xff, 0xff, 0x8f, 0xe7, 0xff, 0xbf, 0xff,

  0xff, 0xff, 0xc2, 0x7f, 0xfe, 0x0f, 0xcf, 0x1f, 0xe0, 0x3f, 0xe0, 0x7f, 0xdf, 0xff, 0x7f, 0xff,

  0xff, 0xff, 0xff, 0xbf, 0xfd, 0xf7, 0xe1, 0x3f, 0xef, 0xff, 0xff, 0xff, 0x1f, 0xff, 0x7f, 0xff,

  0xff, 0xff, 0xff, 0xdf, 0xfd, 0xfb, 0xf9, 0xfe, 0x73, 0xff, 0xff, 0xfc, 0xff, 0x1f, 0x7f, 0xff,

  0xff, 0xff, 0xff, 0xe0, 0x7c, 0xf9, 0xff, 0xf9, 0xf8, 0xff, 0xff, 0xfb, 0xff, 0x7f, 0x7f, 0xff,

  0xff, 0xff, 0xff, 0xff, 0x10, 0xfe, 0x3f, 0xe7, 0xf6, 0xff, 0xff, 0xfb, 0xfc, 0xf8, 0xff, 0xff,

  0xff, 0xff, 0xff, 0xff, 0xbf, 0x7f, 0xfe, 0x3f, 0xdf, 0xff, 0xff, 0xfb, 0xff, 0xff, 0xff, 0xff,

  0xff, 0xff, 0xff, 0xfb, 0x3f, 0xbf, 0xff, 0xff, 0x7e, 0x7f, 0xff, 0xfb, 0xff, 0xff, 0xff, 0xff,

  0xff, 0xff, 0xff, 0xff, 0xff, 0xdf, 0xff, 0xfe, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,

  0xff, 0xff, 0xff, 0xff, 0xff, 0xef, 0x00, 0x00, 0xfb, 0xff, 0xff, 0xf7, 0xff, 0xff, 0xff, 0xff,

  0xff, 0xff, 0xff, 0xff, 0xff, 0xf0, 0x00, 0x00, 0xfb, 0xf3, 0xef, 0xf7, 0xff, 0xff, 0xff, 0xff,

  0xff, 0xff, 0xff, 0xff, 0xff, 0xf0, 0x00, 0x00, 0x7d, 0xf7, 0xf7, 0xe7, 0xff, 0xff, 0xff, 0xff,

  0xff, 0xff, 0xff, 0xff, 0xff, 0xf8, 0x00, 0x00, 0x1f, 0x9f, 0xf7, 0xef, 0xff, 0xff, 0xff, 0xff,

  0xff, 0xff, 0xff, 0xff, 0xff, 0xf8, 0x00, 0x00, 0x1f, 0xff, 0xf3, 0x9f, 0xff, 0xff, 0xff, 0xff,

  0xff, 0xff, 0xff, 0xff, 0xff, 0xf8, 0x03, 0xf0, 0x3f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,

  0xff, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x03, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,

  0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x0f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,

  0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff

            };

void setup() {

  // put your setup code here, to run once:

  // gpio int

  DDRB = DDRC = DDRD = 0xff;

  PORTC = 0x00;

  PORTD = PORTB = 0xff;

  pinMode(R_LED, OUTPUT);

  pinMode(G_LED, OUTPUT);

  pinMode(B_LED, OUTPUT);

  // uart init

  Serial.begin(115200);

  // Timer2 init

  MsTimer2::set(2, tm2_irq);// 2ms irq

  MsTimer2::start();

  // i2c LCD init

  lcd_init();

  // OLED int

  SSD1306_LIB_OLED_init();

  // lcd test

  print_xy_str(2, 0,"Up Cnt: ");

  print_xy_str(2, 1,"Dn Cnt: ");

  // OLED test

  //OLED_test();

  //move_test();

  //display.clearDisplay();

 display.drawBitmap(0,0,epd_bitmap_,128, 64, 1);

 display.display();

}

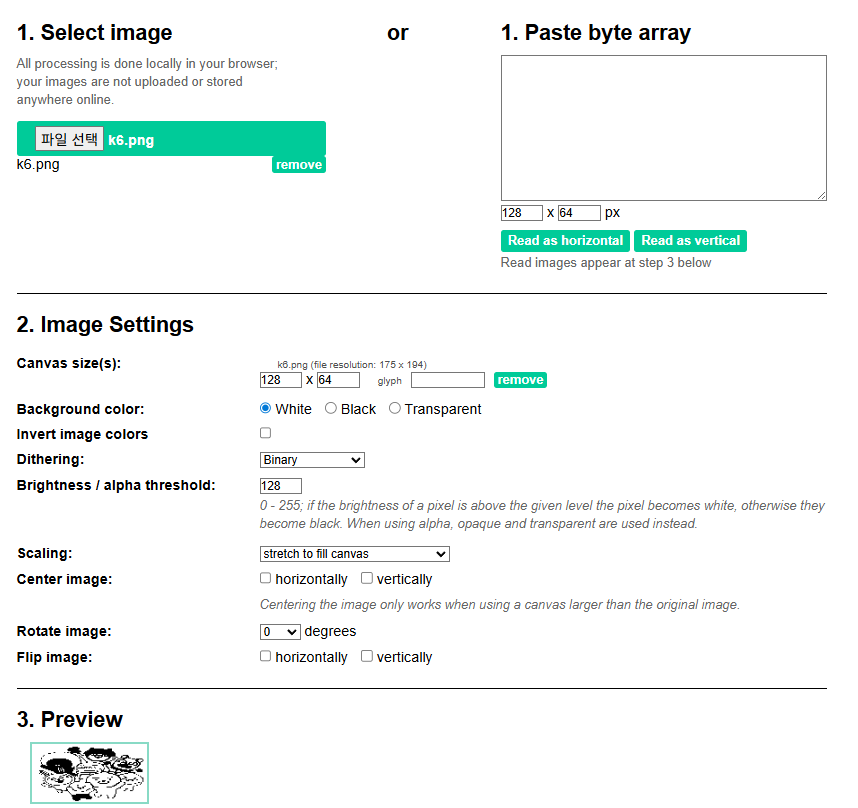

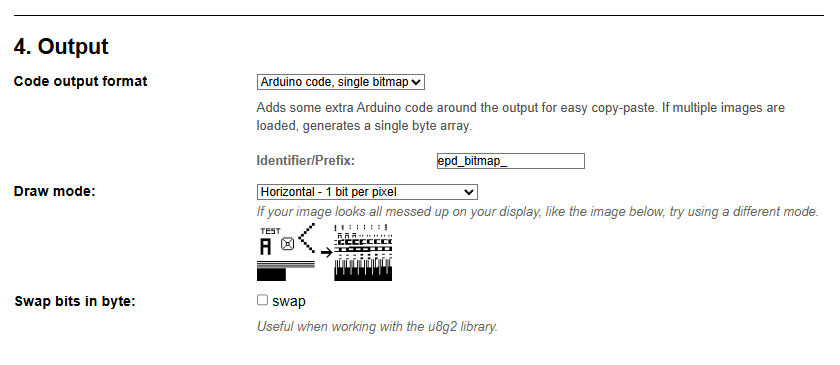

이미지 편집 링크

https://javl.github.io/image2cpp/

image2cpp

첨부파일첨부된 파일이 13개 있습니다.

• png 파일 image.png
• png 파일 image.png
• png 파일 image.png
• png 파일 image.png
• png 파일 k6.png
