[스크랩] [Arduino 실습 26] FND 7Segment 74hc595모듈(4Digit) Test

[송명규]

이번에는 아래링크의 7Seg먼트모듈(한백전자) 74HC595 모듈을 사용하여 기존 My FND Lib에서 추가하여

74HC595 모듈도 동작하도록 라이브러리를 활용하여 Test 되었으며 라이브러리도 기능을 추가하여 버전업 하였습니다.

https://www.coupang.com/vp/products/8331028560?itemId=24052895181&vendorItemId=91072872848&q=fnd&searchId=a4bee34b839825&sourceType=search&itemsCount=36&searchRank=3&rank=3&traceId=mmuo23kz

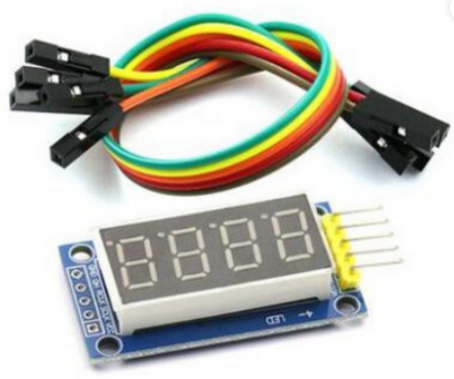

아두이노 74HC595 LED 7세그먼트 FND 모듈(적색) - 액세서리 | 쿠팡

Test용 소스코드

fnd_595.ino

742B

버전업한 라이브러리

My_Arduino_FND_Lib_V2_7.h

13.92KB

첨부파일첨부된 파일이 3개 있습니다.

• png 파일 image.png
• etc 파일 My_Arduino_FND_Lib_V2_7.h
• etc 파일 fnd_595.ino

[송명규]

정명에서 dp단자 기준으로 맨 위부터
VCC
SCLK
RCLK
QH
GND
