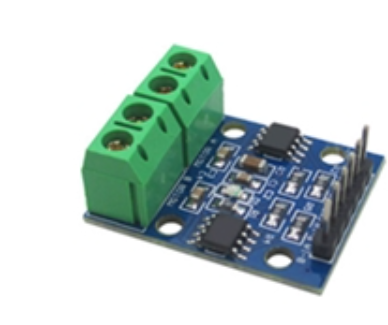

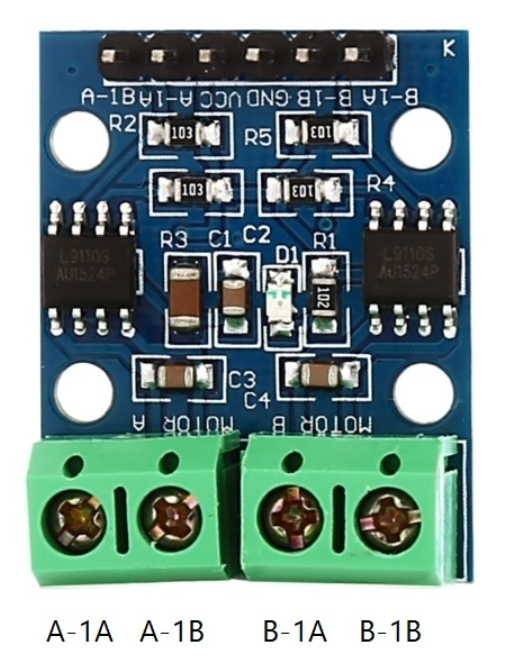

[스크랩] L9110 Dual H-Bridge Motor Controller module

[송명규]

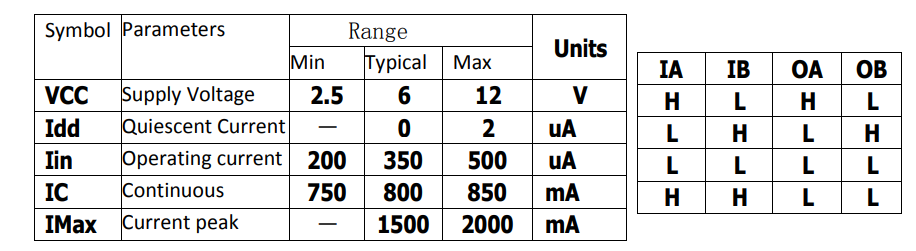

1. 12V / 800mA 용 입니다.

2:  CW  == 오른쪽으로 회전

     IA = 1

     iB = 0

3:  CCW  == 왼쪽으로 회전

     IA = 0

     IB = 1

4: 정지

   IA  = IB = 0

   IA  = IB = 1

datasheet-l9110.pdf

199.73KB

https://m.blog.naver.com/appti/221409113855

미니 스마트팜 : L9110S

소스코드 입니다.

https://bajdi.com/l9110-h-bridge-module/

L9110 H-bridge module - Bajdi electronics

첨부파일첨부된 파일이 5개 있습니다.

• png 파일 image.png
• png 파일 image.png
• png 파일 image.png
• png 파일 image.png
• pdf 파일 datasheet-l9110.pdf
