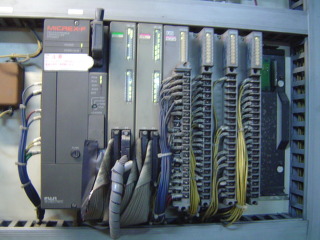

1) PLC와 접속 가능한 PLC기종 :

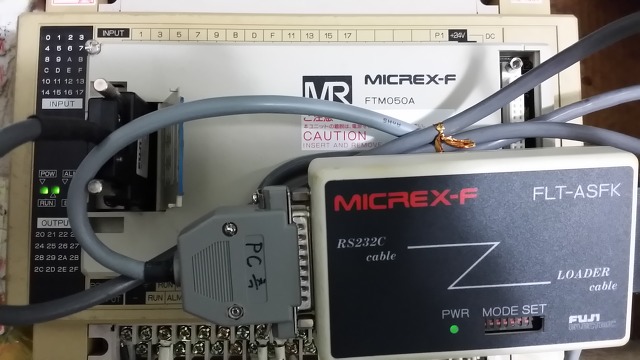

• FPB40,FPB56의 PLC경우에 PC와 연결하려면 하기의 것이 필요합니다.
- FLT-ASFK 컨버터,
- T-link FTM050A 인터 페이스,
- 25pin to RS-232C 9pin 케이블(케이블은 自作 가능)이 필요합니다.

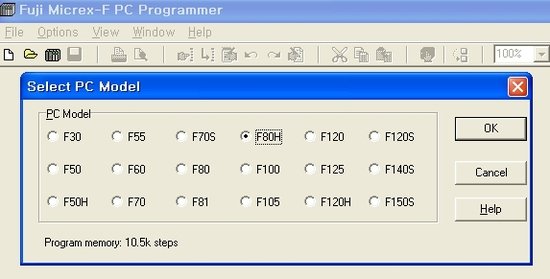

•PLC기종 선정은 F50으로 합니다.

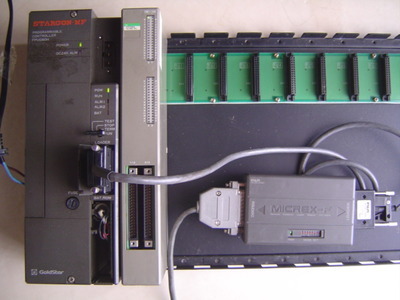

FLT-ASFK와 PC間 케이블 自作 結線圖.
FLT-ASFK(25pin) PC(9pin)
2 ---------------------------------- 2
3 ---------------------------------- 3
4 --+------------------------------- 1
5 --+
6 ---------------------------------- 4
7 ---------------------------------- 5
8 -------------------------------+-- 7
+-- 8
20---------------------------------- 6
22---------------------------------- 9

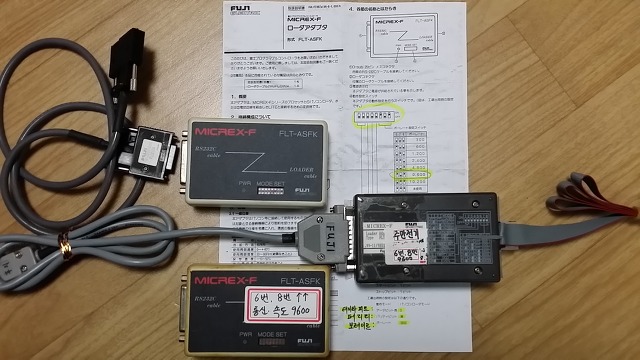

FLT-ASFK는 공장출하시 통신설정은: 8비트,1스톱,NO페리티,9600속도로 출하되여 있습니다
==================================================================================================

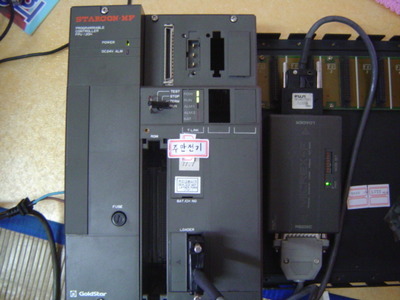

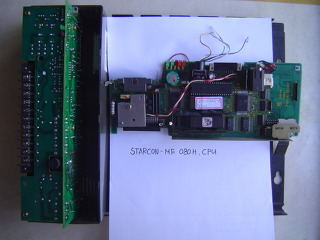

금성계전, STARCON MF F080H PLC.
금성계전, STARCON MF F120H PLC.
=====================================================================================================

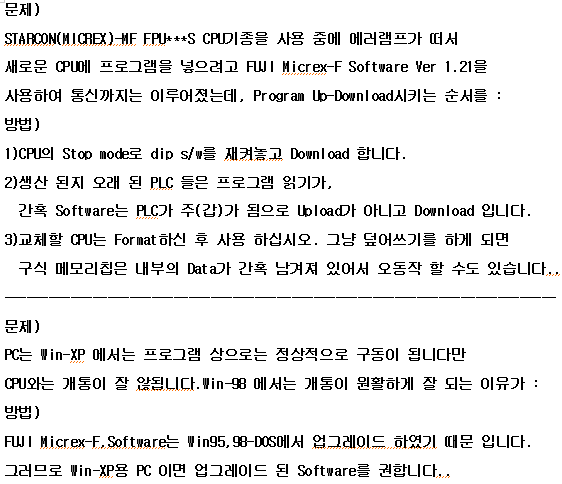

2)자주하는 질문:
문제)정지된 PLC에 프로그램을 다운로딩을 하면 에러램프가 뜸니다.
방법) PC로 접속하신후 온라인시켜 프로그램 삭제 와 CPU초기화를 병행 하여
CPU를 완전 FORMAT시켜야 RUN이 됩니다
STARCON-MF Software(d25pe) :
1. 설치방법
1) C\config.sys를 메모장으로 열고 아래 화일이 없으면 추가시키고 저장한후 다시 부팅을 합니다.
아래 화일이 있으면 2)번으로 넘어 갑니다.
device=c:\windows\command\ansi.sys
device=
2) 설치화일 준비 : d25pe.zip (약 1.8 MB)
3) 설치하려는 pc에 설치 디렉토리를 만드시고,
ex) C\MF
4) d25pe.zip 화일의 압축을 풀어서 3)번 항목에서 만든 설치 디렉토리[ C\MF ]에 저장을 합니다.
5) 압축을 풀면 설치 디렉토리에 아래 5개 화일이 생성되게 됩니다.
d25pe1.exe
d25pe2.exe
d25pe3.exe
d25pe4.exe
d25pinst.exe
6) DOS창을 열어서 상기 5개의 실행파일(*.exe)을 하나하나 실행시키면
프로그램을 실행할 수 있도록 수십개의 생성 화일들이 생성 됩니다.
7) C\MF\d25pe.bat를 실행 합니다.
----------------------------------------------------------------------------------------------------------------

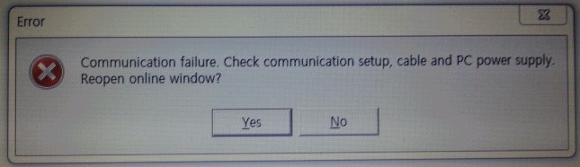

3) USB 변환기를 PC에 통신 포트와 통신 속도 설정:
USB컨버터 와 PC 통신 보레이트 설정후.. PC와 PLC 통신 보레이트 설정 동영상.
---------------------------------------------------------------------------------------------

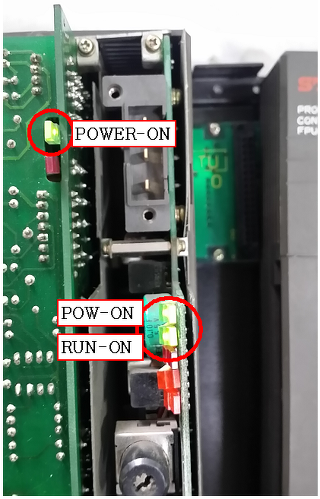

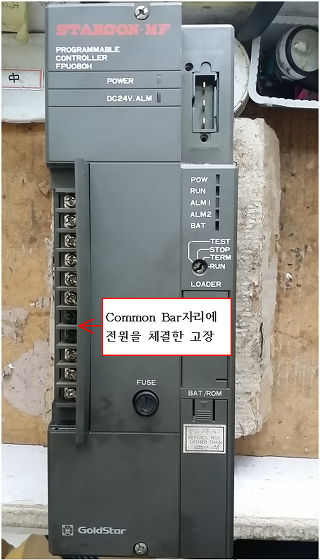

4) 전원부 수리 요령 입니다.
富士 FUJI, MICREX F80H. CPU Selecter Switch 수리.

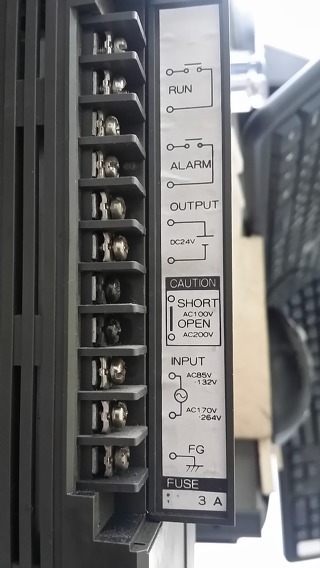

흑색의 볼트는 100V/200V 선택 식별용 입니다. AC전원을 연결하지 않도록 주의 합니다.
파워 콘덴서 2개와 와 휴즈가 소손될 수 도 있습니다.
수리완료후 PLC에 삽입하여 장시간 검증합니다
======================================================================================================================

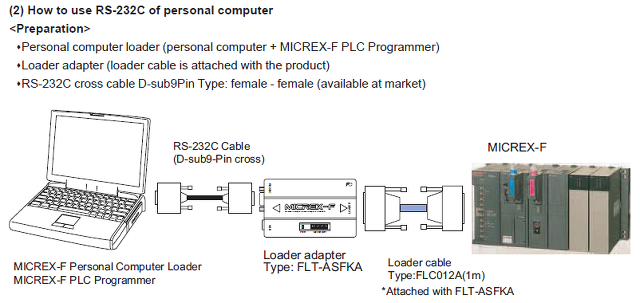

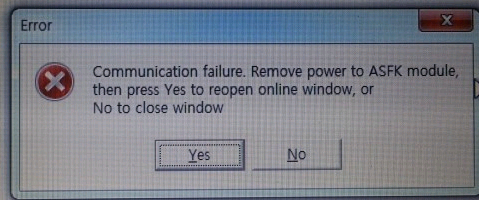

4) PLC와 PC 통신 접속 수순:
FUJI_MICREX-F.pdf

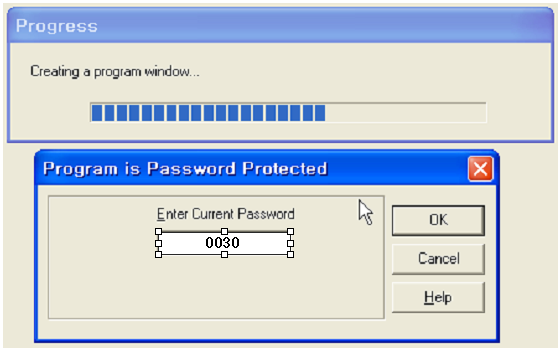

MICREX-F80H, F120S, STARCON-MF080H, MF120H PASSWORD |
후지 micrex-f80H f120S 페스워드 도움드립니다.

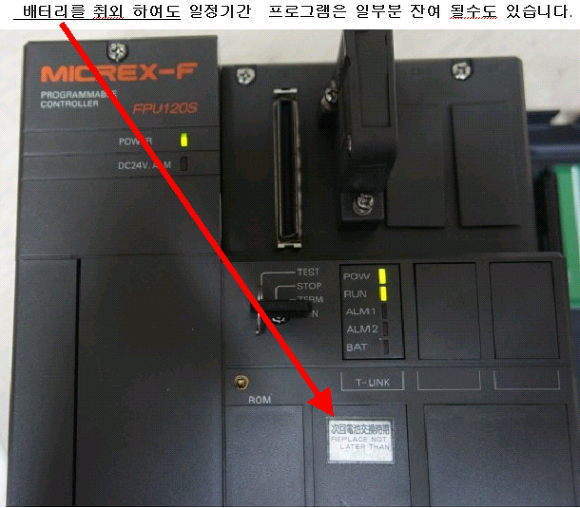

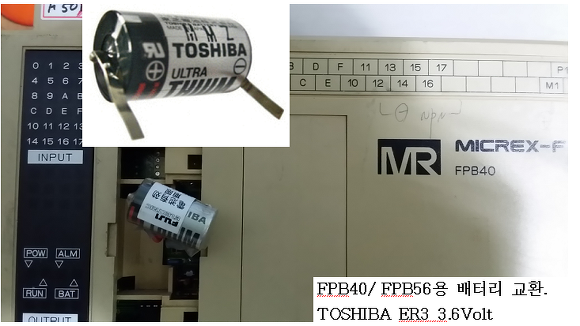

5)PLC 배터리 교환 요령입니다.
배터리 교환은: 전원을 켜두고 교환 합니다.
FUJI MICREX-F FPU080H,starcon-mf 080h
FUJI MICREX-F F30,F50,F50H,F55.F60,F70,F70S
F80H FPU-080H F120 FPU-120 F120S FPU-120S F120H FPU-120H

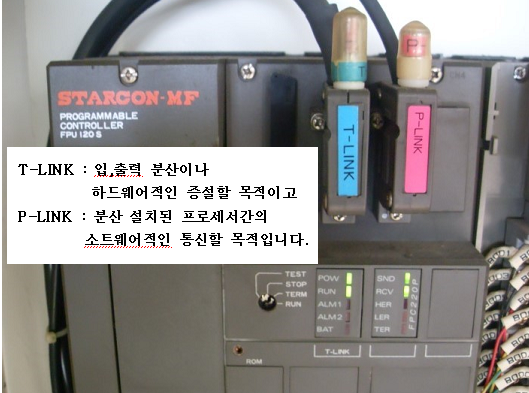

FUJI MICREX-F P-Link T-Link FUJI MICREX-F, 금성계전 STARCON MF. FLT-ASFK
- 주만전기 -
