Predefined Protocol로 프로그램 하는 방법에 대하여

[alti]

안녕하세요

gx-works2로 시리얼 프로그램 하고 있읍니다.

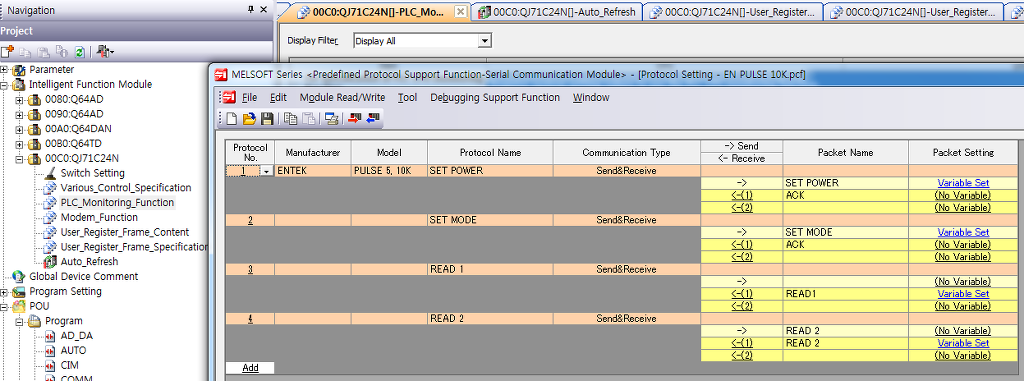

그림과 같이 시리얼 커뮤니케이션 모듈 프로그램에서 프로토콜을 정의했는데

이 다음에 어떻게 해야 되는지 모르겠읍니다.

gx-works의 프로젝트에서 인텔리젼트 펑크션모듈에 QJ71C24N을 정의해 두었는데 여기서 만지는 것인지 아니면 래더에서 작업해야 되는지요...

프로토콜 번호를 어디선가 저의해야 될것 같은데 알수가 없네요...

도움 부탁 드립니다.

[우이쒸]

프로토콜은 위와 같이 정의해 놓고 Ladder Program에서 "CPRTCL" 이라는 통신 명령어를 사용해서 실행시킵니다.
CPRTCL 명령어에 대한 설명은 "GX Configurator-SC Version2-Pre Define Protocol(영문)" 매뉴얼을 참고하세요.

[alti]

고맙습니다 지금 찾아보고 있어요

[alti]

시리얼 카드 I/O 중에 X1D 'Predefined protocol ready'가 on이 되어야 할것 같은데 on이 되지 않는 이유가 뭘까요?

에러는 7FF2인데 이 에러가 왜 생기는지.. 매뉴얼에는 같이 사용할수 없는 명령을 사용해서 그렇다고 하는데 다른 명령은 사용한게 없읍니다

[우이쒸]

매뉴얼 보니까 protocol setting data가 맞지 않으면 X1D가 ON되지 않는다고 나오네요.
위에 정의한 프로토콜 다시 점검해 보시고, 에러는 매뉴얼이 영문이라 보기가 좀 힘드네요..^^
제가 전에 했던 기억으로는 PLC Parameter 맞추고 위에 프로토콜 잘 정의하고 CPRTCL 명령어 사용 잘 하면
된던거 같아요. 매뉴얼이 영문이고 내용도 어려워서 저도 많이 고생했던 기억이 납니다.
왠만하면 무순순으로 하시는게 편하실거예요. 프리디파인 방식은 통신에 대해서 어느정도 모르면 많이 어렵습니다.

[alti]

피곤해서 잠깐 졸다 일어나서 해 보니까 되네요.....
이제 뭔가 좀 알것 같읍니다.

도움 많이 되었읍니다. 감사합니다.
