6월 5일(금) 오전업무보고
1.현장명 : 운학수피아D4
2.진행공정 :

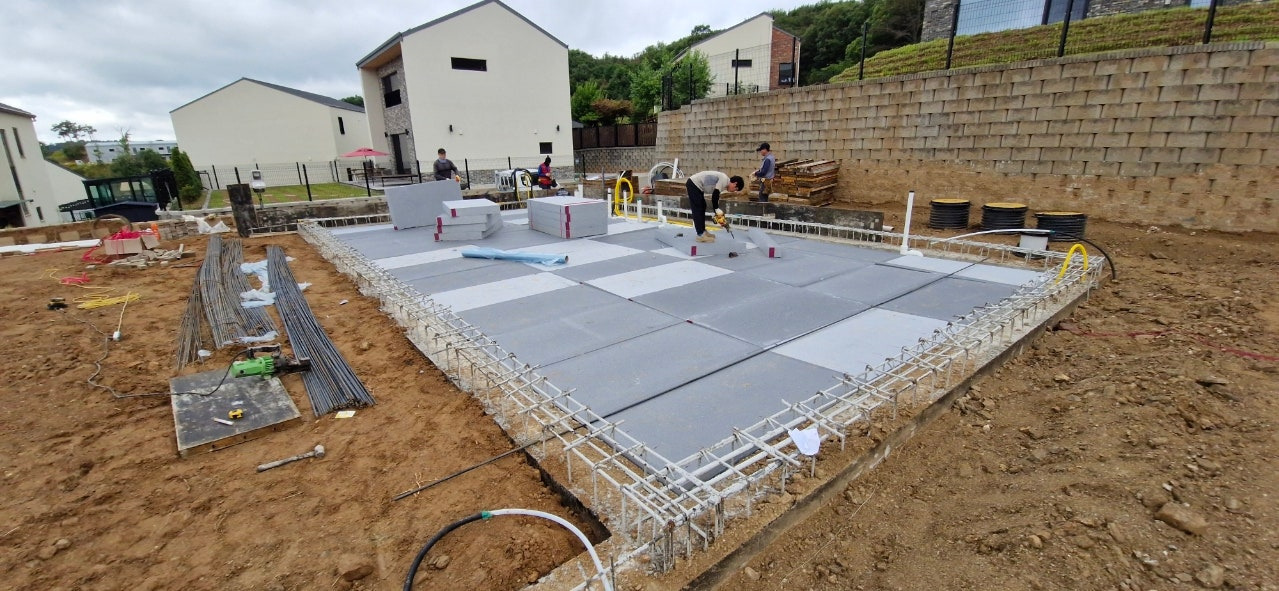

- 기초팀 본매트작업, 오후타설
3.공정사진 : (첨부)
■브랜드하우징 단독주택의 기초방식중에 하나인 줄기초, 내림매트기초, 매트기초 궁금하시다면
건축주도 시공자도 건축사도 너무 헷갈려하는 줄기초, 내림매트기초, 매트기초에 대해서 문팀장이 먼저 정리를 해봅니다
https://cafe.naver.com/metalwood/276233
슬래브와 벽체 철근 정착 설명_ 브랜드하우징
정착길이(Ld)= 철근이 콘크리트와 충분히 부착되어 뽑히지 않도록 필요한 최소 길이
①상부근(인장철근),Ld
- 슬래브의 단부(벽체와 만나는 지점)는 하중에 의해 위쪽이 당겨지는 인장력이 발생합니다.
- 정착 방법: 벽체 수직 철근의 안쪽으로 꺾어서 넣는 것이 원칙입니다.
- 계산 포인트: KDS 기준에 따른 인장 정착 길이(Ld )를 준수해야 하며, 벽체 두께가 얇을 경우 반드시 90도 갈고리를 사용하여 정착합니다.
Ld=40d(표준), 최소 기준≥300 mm
② 하부근 (압축철근)
- 슬래브 중앙부에서 하중을 견디는 철근입니다.
- 정착 방법: 일반적으로 벽체 내부로 150mm 이상 또는 12d(철근 직경의 12배) 이상 삽입
ldc=30d(표준), 최소 기준≥200 mm
■ 슬래브 200mm, 철근 D13, 벽체 200mm을 바탕으로 정착 가능 여부를 검토
이 조건에서 가장 큰 쟁점은 "벽체 두께(200mm) 내에 슬래브 상부근의 정착 길이를 확보할 수 있는가"입니다.
결론부터 말씀드리면, 일반적인 직선 정착은 "안 됩니다." 반드시 90도 표준 갈고리를 사용해야 합니다.
1. 정착 길이 계산 (KDS 14 20 52 기준)
일반적인 f ck =24MPa, fy =400MPa (SD400) 기준으로 계산
① 직선 정착 길이 (Ld)
D13 철근의 기본 인장 정착 길이는 약 450mm ~ 500mm 내외입니다.
판단: 벽체 두께가 200mm이므로 직선으로는 절대로 힘을 다 전달할 수 없습니다. (불가)
② 90도 표준 갈고리 정착 길이 (Ldh )
- 벽체 두께가 얇을 때 사용하는 방식입니다.(db= 철근 공칭지름)
- 계산식: Ldh = 0.24 * β * db * fy / λ (fck)^(보정계수) ≥ 8db, 150mm
- 산출 값: D13 기준, 약 200mm ~ 250mm 정도의 정착 길이가 필요합니다.
- 판단: 여기서 문제가 발생합니다. 벽체 두께가 200mm인데 필요한 정착 길이가 200mm를 상회한다면,
피복 두께(보통 외벽 40mm)를 제외했을 때 실제 가용 공간은 160mm뿐입니다.
2. 핵심 조치 사항
- 갈고리 정착 필수: 상부 철근 끝단을 90도로 꺾어 벽체 수직 철근 안쪽으로 깊게 박아야 합니다.
- 보정계수 적용: 갈고리 철근을 수직 철근(D13 이상)이 감싸고 있고, 측면 피복 두께가 70mm 이상 확보된다면
0.7의 보정계수를 적용하여 정착 길이를 약 150~170mm 수준으로 줄여야 합니다.
이 경우 200mm 벽체 내에 간신히 들어옵니다.
피복 두께 주의: 갈고리를 구부릴 때 벽체 바깥쪽 거푸집에 너무 붙지 않도록(최소 40mm 이격) 관리해야 합니다.
4. 현장 체크리스트 (검측 시 필수 확인)
상부근: 90도 갈고리가 벽체 하부 방향으로 향해 있는가? YES
하부근: 벽체 내로 최소 150mm 이상 삽입되었는가? YES
배근 위치: 슬래브 철근이 벽체 수직 철근 안쪽에 위치하는가? MUST (안쪽이어야 함)
단부 보강: 벽체와 슬래브 접합부에 별도의 'U'자형 보강근이 있는가? 권장

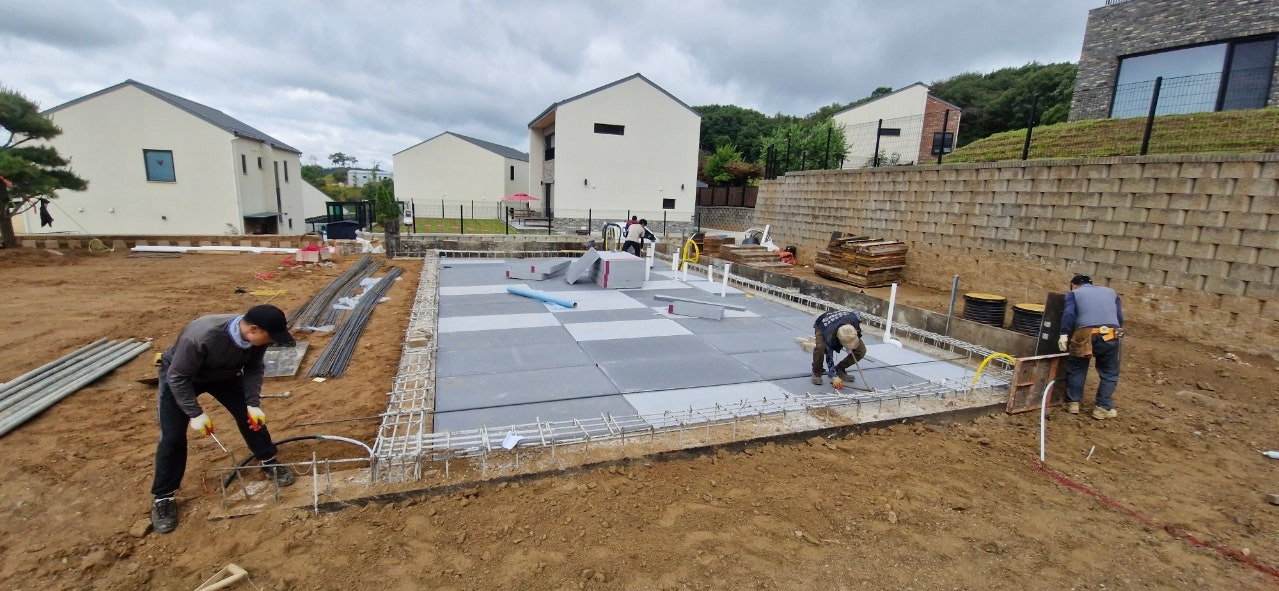

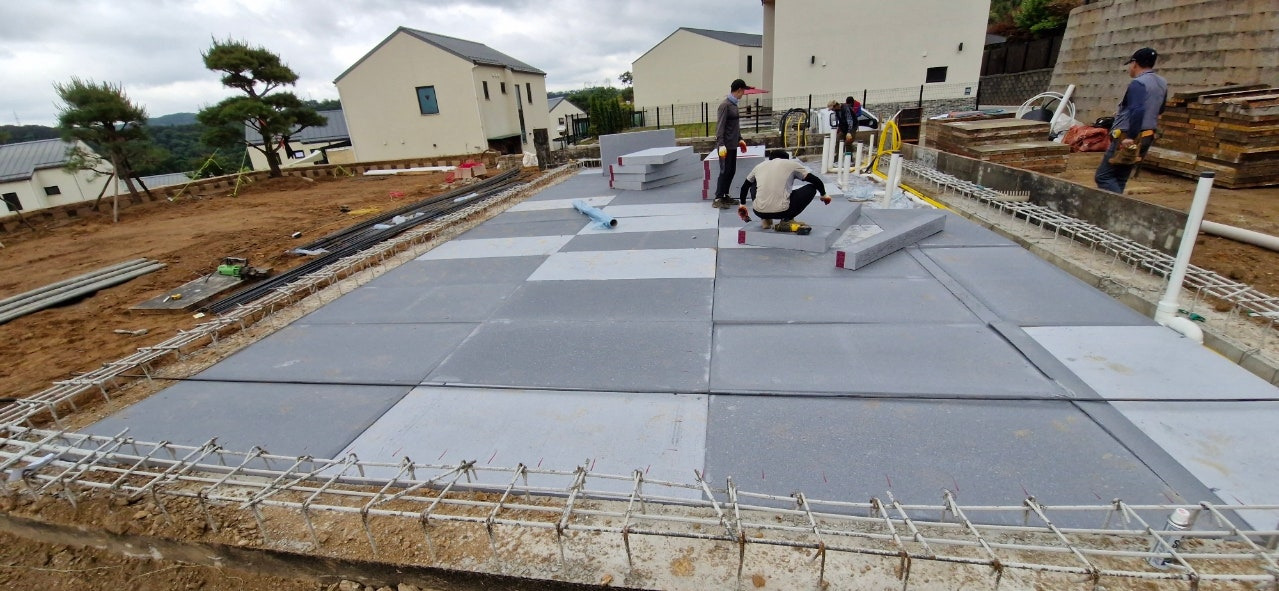

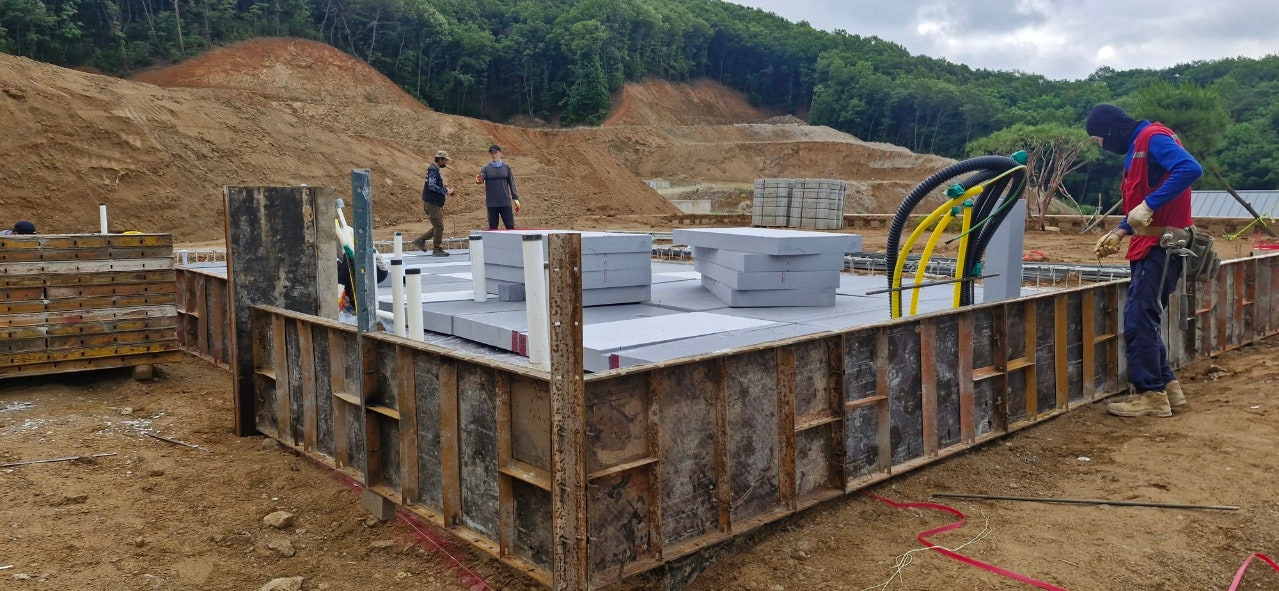

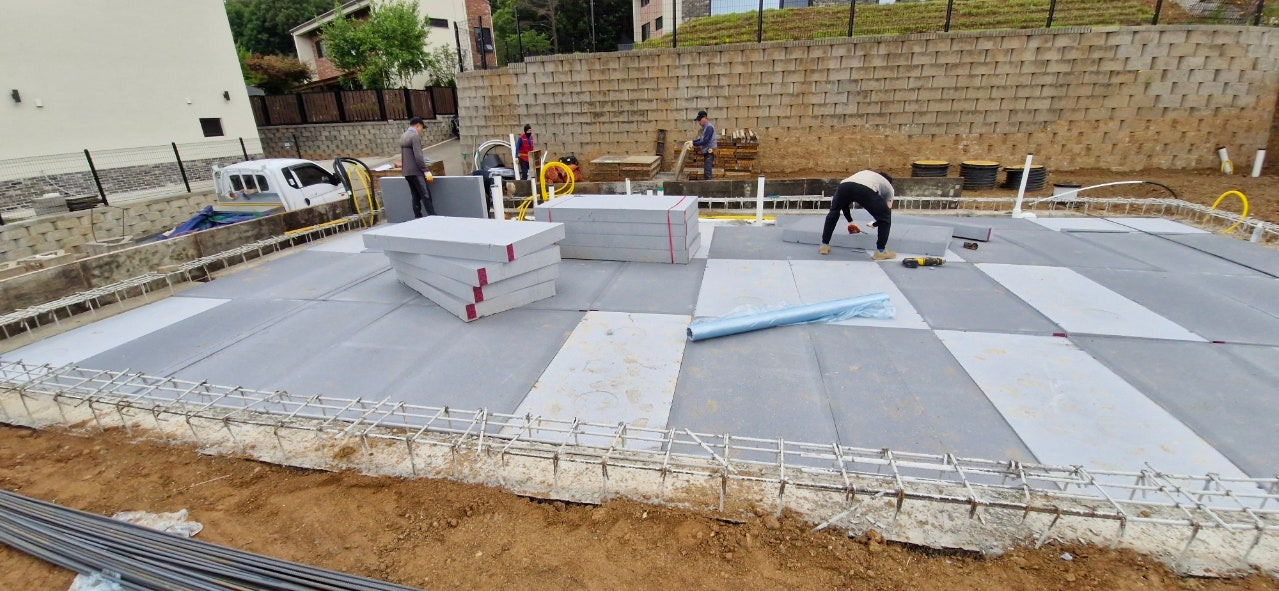

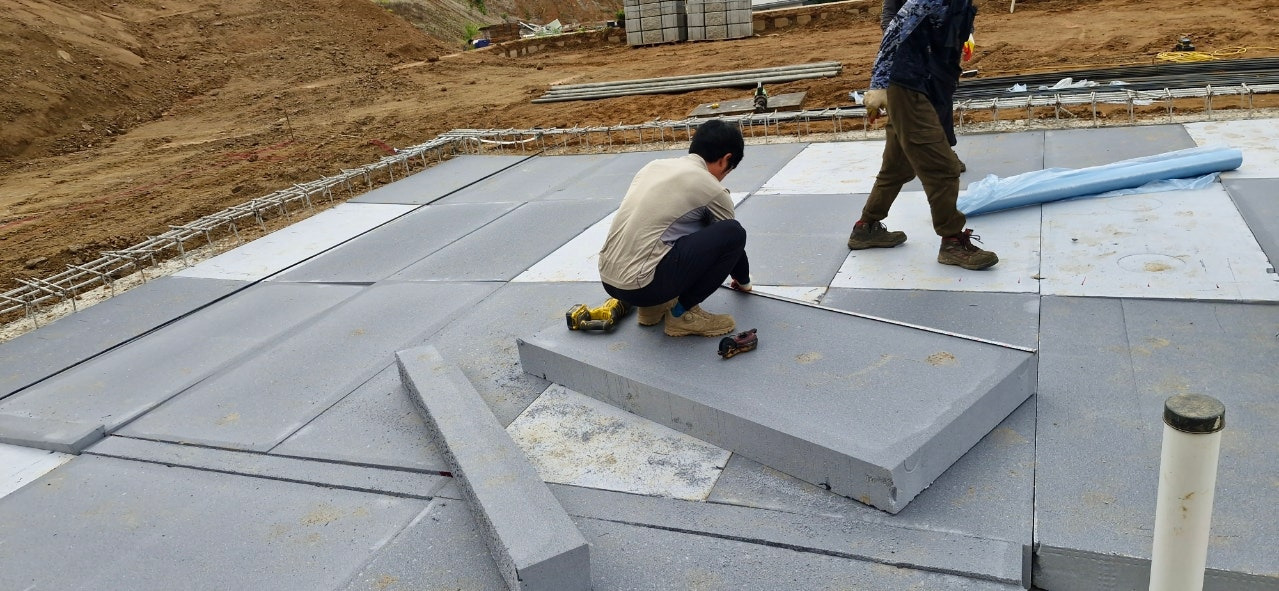

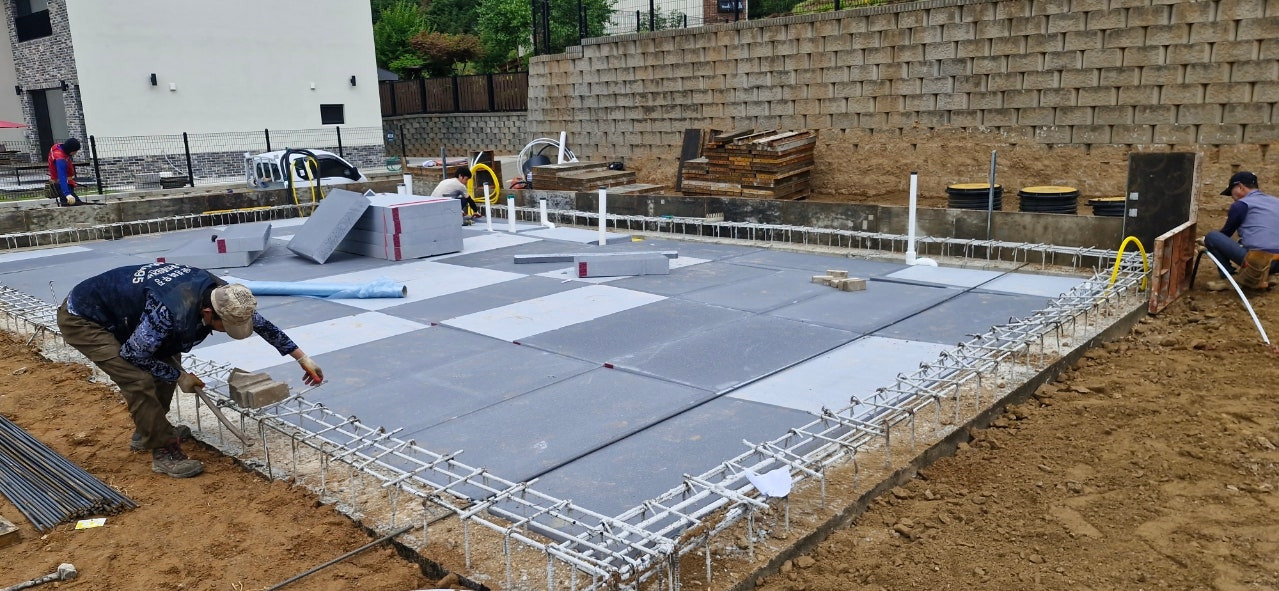

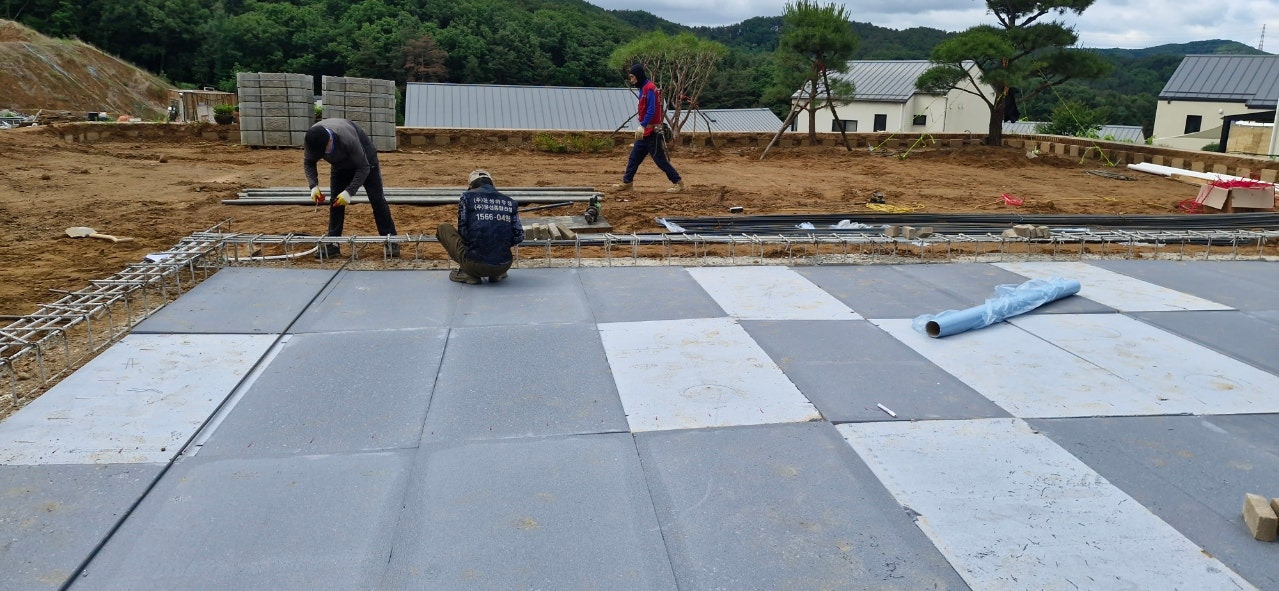

[출처] [운학 수피아 D4 용인여행/중목] 월요일 레미콘 파업이라 아침부터 열심히 기초 슬라브 작업준비중, 네오폴 단열재깔기 (문팀장의 목조주택 이야기(브랜드 하우징)-Brand housing) | 작성자 문팀장
