6월 12일(금) 오후업무보고
1.현장명 : 운학수피아D4
2.진행공정 :

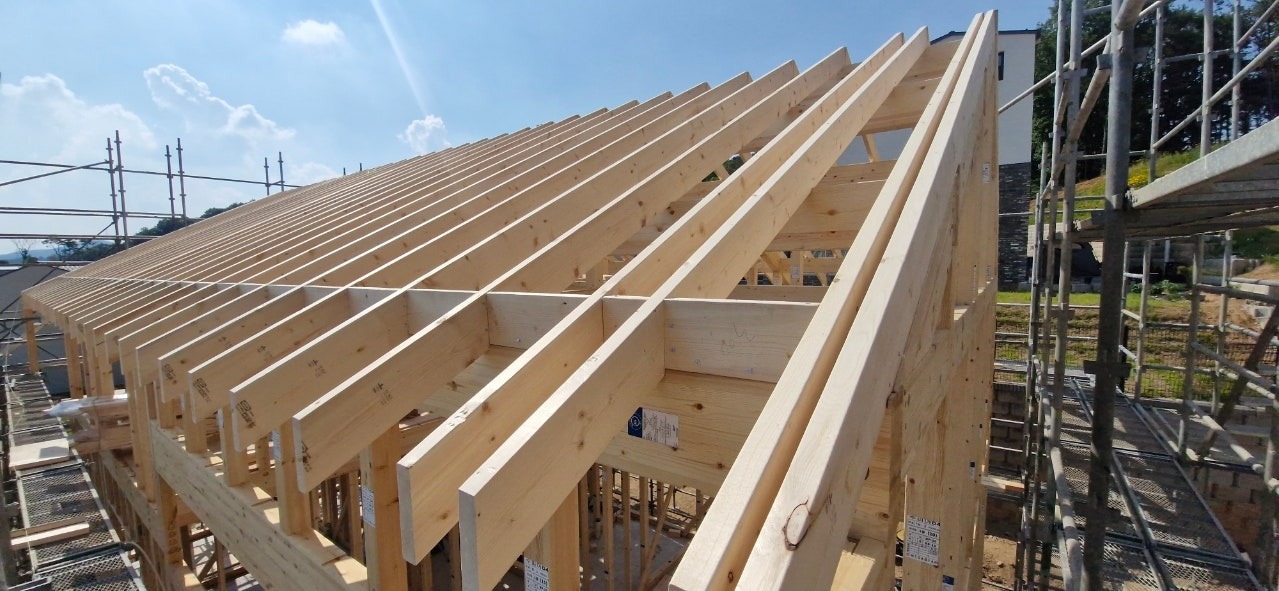

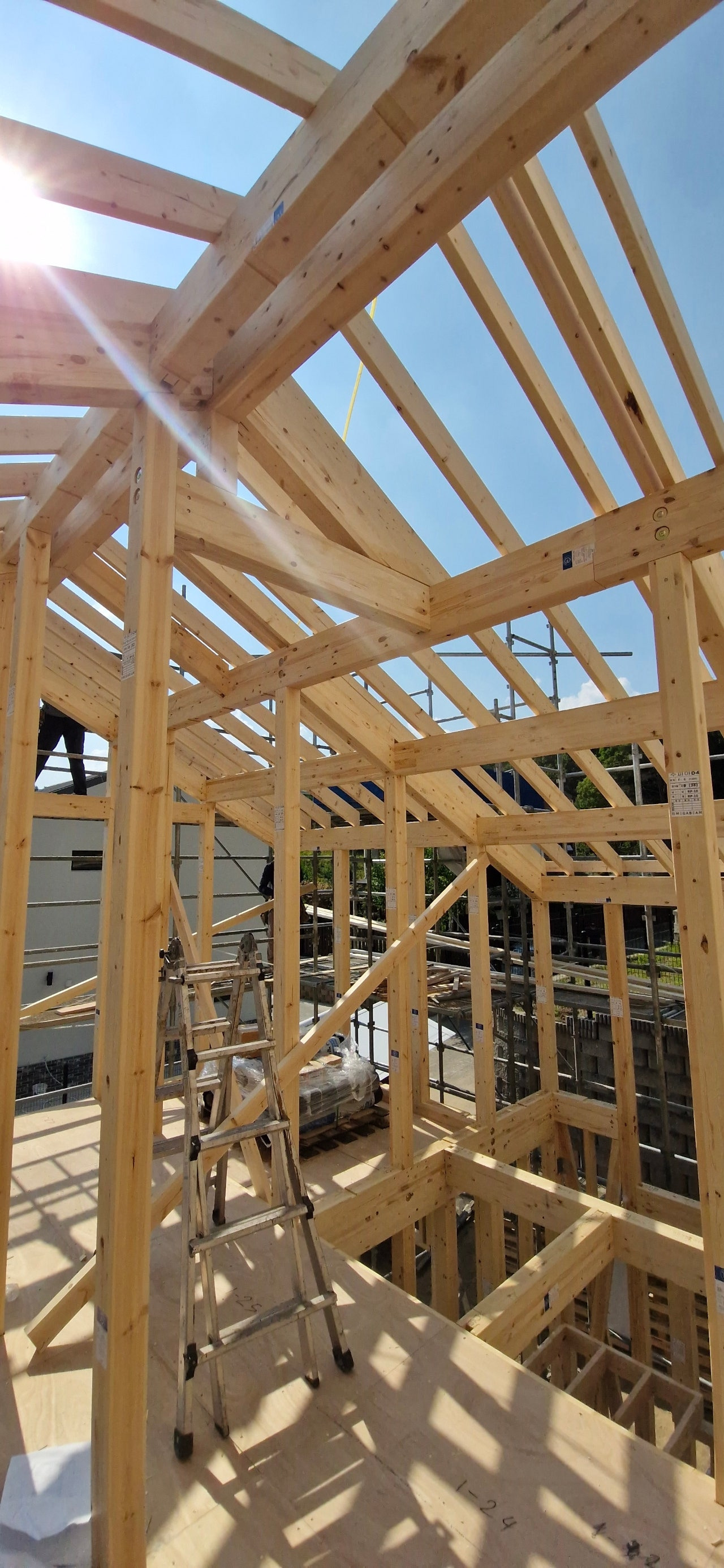

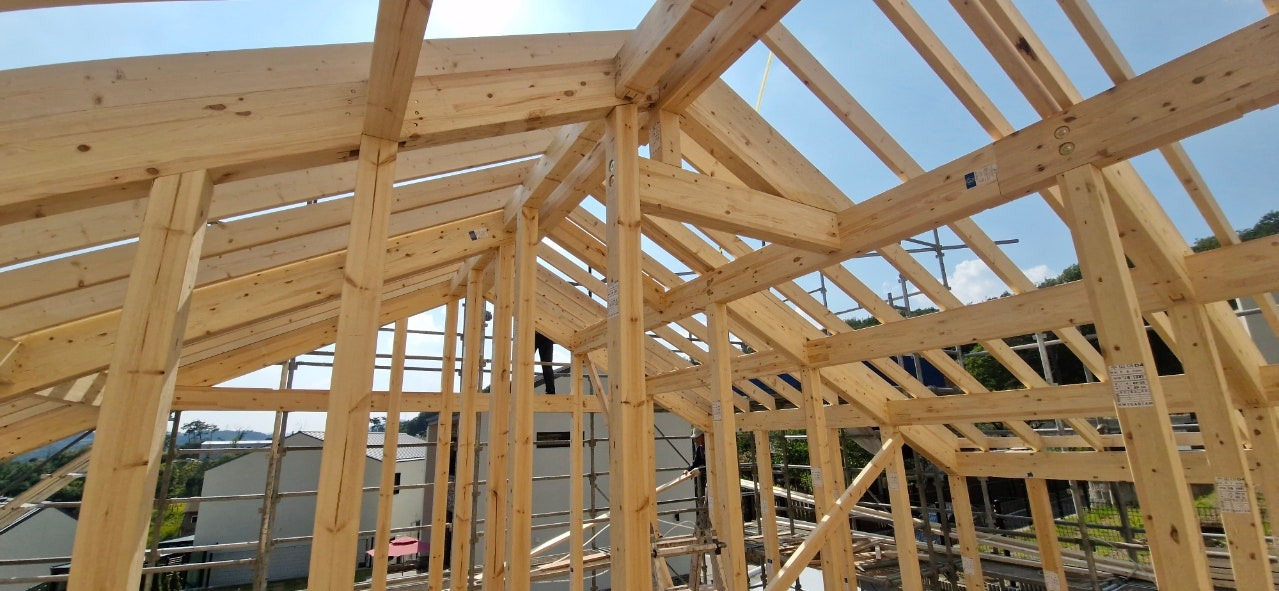

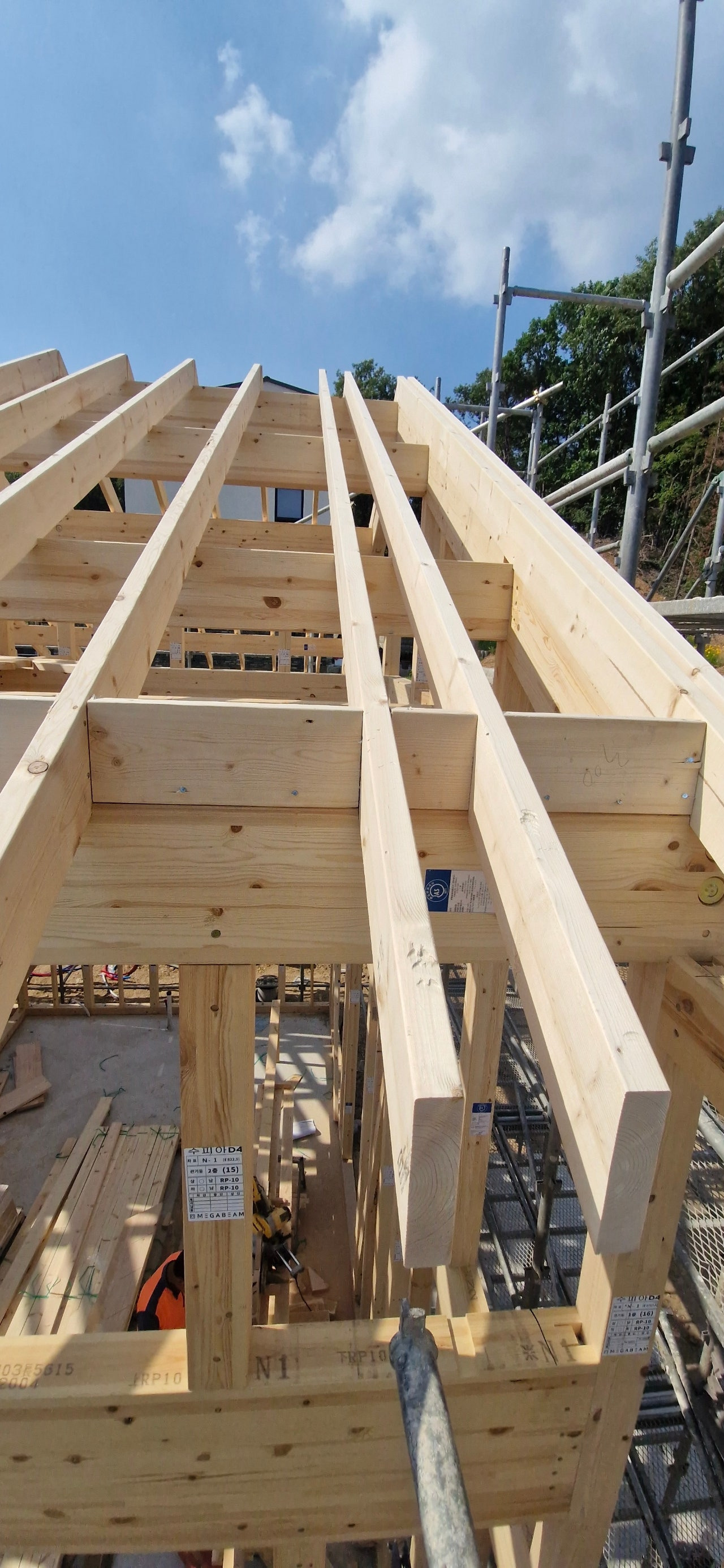

- 골조 지붕서까래 마무리

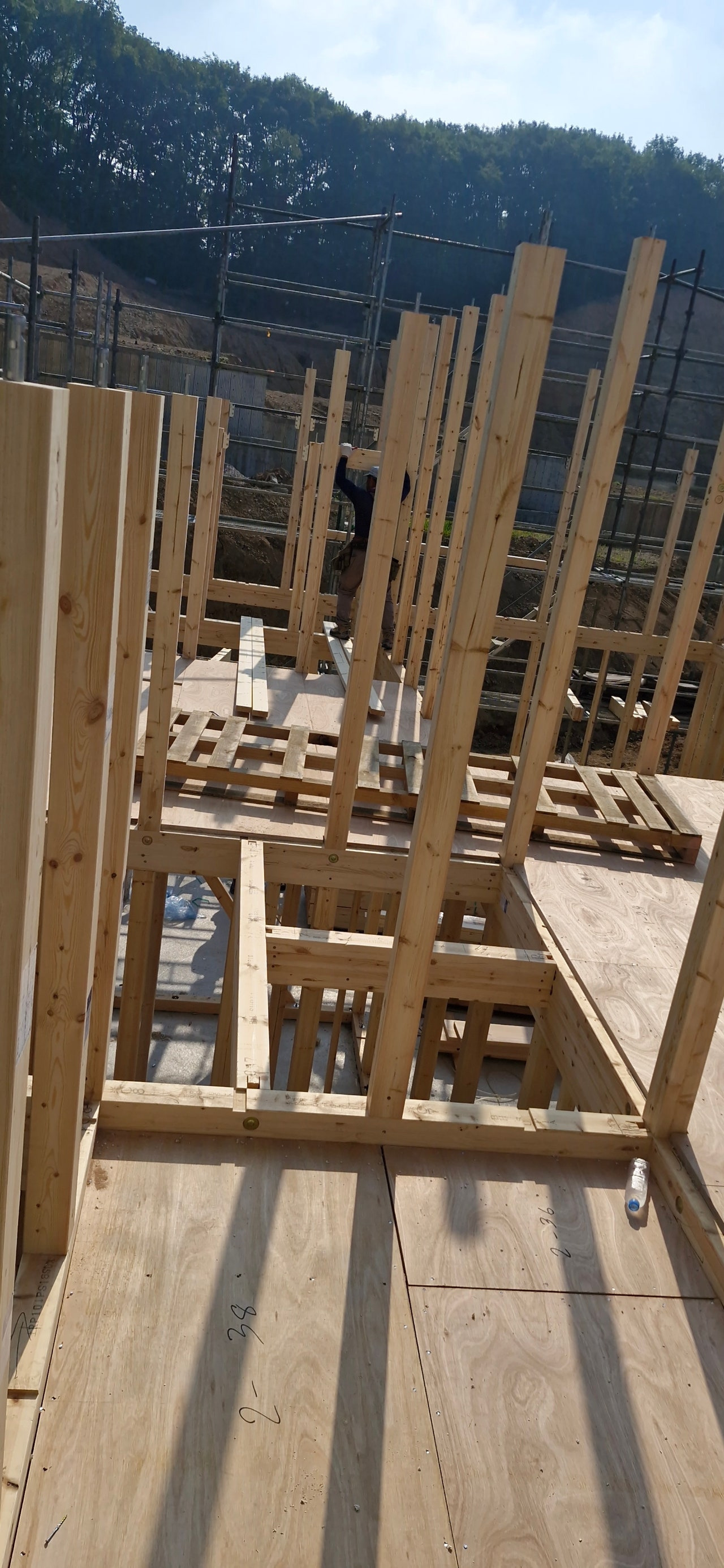

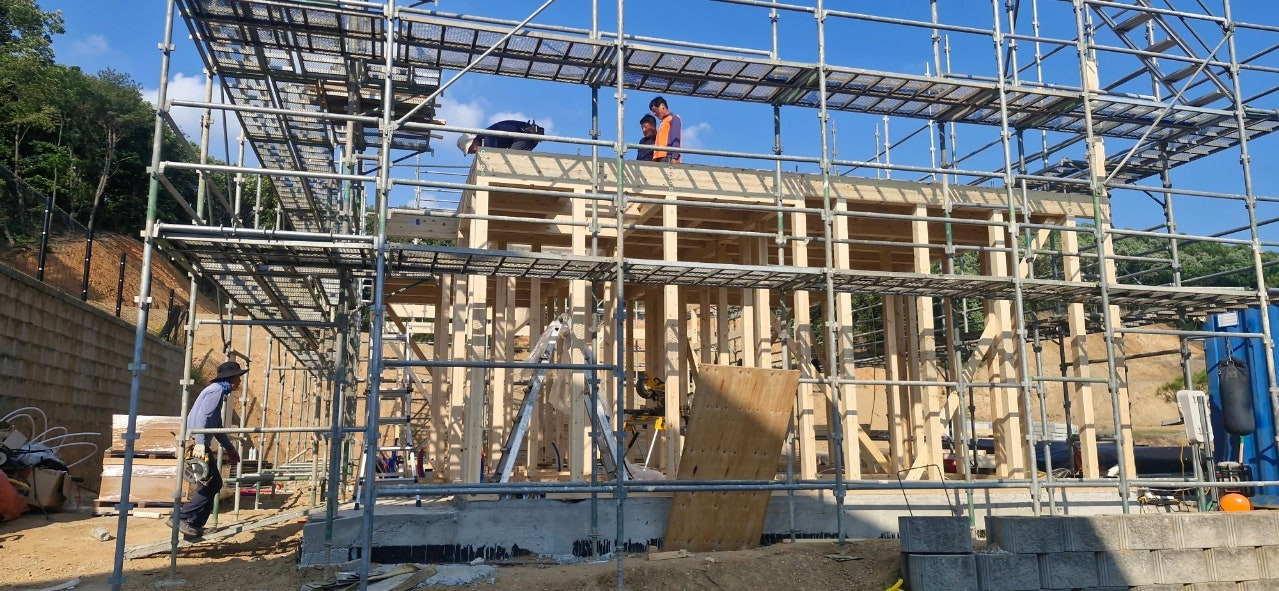

3.공정사진 : (첨부)
4.명일공정
- 외벽합판작업
■ 중목구조 Pre-Cut(프리컷)이란 _ 브랜드하우징
Pre-Cut(프리컷)이란
일단 중목구조에 사용되는 구조재는 시공현장에서 만드는 게 아니라 이곳 공장에서 자동화 기계를 통해 생산하게 됩니다!
자동화 기계를 통해 프리컷을 받기 위해서는 도면을 공장에 주고 공장에서는 컴퓨터에
일정한 값을 입력하여 도면에 맞는 구조재와 합판들이 커팅이 되고 하는 것입니다!

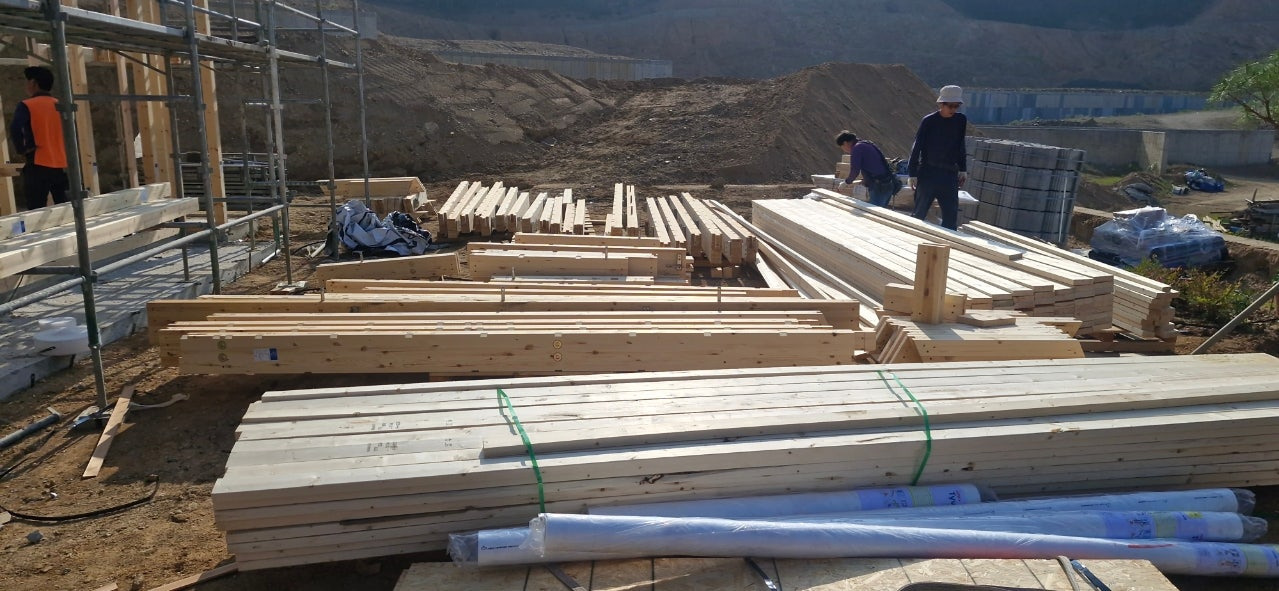

프리컷된 자재들은 건조 목재라 시공 후 변형이 없고 자동화 생산이므로 접합부가 정밀하고 균일하며
고유번호(도면에 위치에 맞게 순서대로 남겨진 번호)가 남겨져 있어 시공 차질이 없고 수월한 진행이 가능해
공사기간이 짧고 소수의 숙련된 목공만 있으면 가능하기 때문에 많은 비용 절감할 수 있습니다!
거기다가 내진 설계가 되어 있어 더욱 안전한 집이 될 수 있습니다.
중목구조에 사용하는 목재는 유럽산 더글라스퍼, 가문비나무, 일본산 삼나무 등입니다.
중목구조란 말그대로 중목(重木) : 중량감이 있는 무거운 목재를 사용합니다.
■ 중목구조 (木造軸組工法) 목조축조공법
일본어로 木造軸組工法(모쿠조 지쿠구미 코호) 영어로는 Post & Beam Structure 또는 Timber Frame Construction이라 부릅니다.
그러나 북미에서 이야기하는 중목구조는 대단면이지만 일본식 중목구조는 중목구조이지만 사실은 (小-中木)이라고 하는게 맞습니다.
중목(中木)이란 말 그대로 두꺼운 구조 목재(기둥·보)를 이용해 기둥과 보를 축으로 짜 맞추는 구조 방식을 말인데
일본에서 목조축조공법을 한국에 가져오면서 중목이란 말을 가지고 왔습니다.
아주 잘 가져온 단어입니다. 중목 정말 한국에 장사하기 딱 좋은 단어인듯합니다.
이제 그냥 우리는 중목구조라고 이해를 하고 설명을 해봅니다.
■ 중목구조 (木造軸組工法) 목조축조공법
- 북미식식 2×4/2×6 경량목구조보다 굵은 기둥·보를 사용하고 일본 전통의 **기둥·보 짜맞춤 기술(맞춤목 구조)**을 현대공법과 금속 커넥터로 보강한 형태입니다.
보통은 토대, 기둥, 보의 사이즈가 105x105 혹은 120x120 인 규격제품들이 사용됩니다.
간주(間柱 : 사이기둥)나 더 큰 하중을 요하는 부분은 150 규격 이상의 자재가 사용되기도 합니다.
엄격한 과정에서 생산된 중목구조 구조재는 아래의 사진과 같이 반드시 JAS의 인증마크가 붙어있습니다.
마크에는 품명/강도/품질/수종/사용장소/사이즈/제조원에 대한 정보가 있어서 현장에서도 헷갈리지 않고
바로바로 조립식 시공이 가능합니다
#브하 #브랜드하우징 #문팀장의목조주택이야기 #네이버카페 #목조주택 #단독주택
■ 중목구조 철물공법의 접합부
전통적인 수법·이음새에 보강을 실시하는 대신, 전용철물로 구조내력상 주요한 접합부응력을 전달하는 공법을 철물공법이라 부른다.
기존의 목재의 장구맞춤 접합법에서는 홈 접합과 긴장부 삽입 마개질 등의 수법·이음새를 간단한 보강철물이나 삽입마개로 보강하는데
비해 철물공법에서는 부재단부를 갖다대는 정도의 간단한 형태로 보 받침 철물이나 장파이프 등의 전용철물로 접합한다.
【접합철물로 인한 장점】
① 수법·이음새의 단면결손이 작다.
② 수법·이음새는 원형톱이나 드릴 등의 간단한 기계로 단시간에 가공할 수 있다.
③ 가공시간이 짧다.
이런 점에서 철물공법은 증가 추세지만 비용이 많이 든다는 점에서 양측의 특징을 살린 절충 공법도 이뤄지고 있다.
예를 들면, 구조적인 약점이 되기 쉬운 통기둥의 사방꽂이를 보받침철물로 접합하는 방법이다.
단면 결손율은 사방 삽입이 약 70%에 비해 보수 철물은 볼트 구멍의 결손뿐이고 약 10%에 불과하다.
■ 서까래 용어 정리
- Rafter: 서까래
- Ridge Board: 마루보
- Hip Rafter: 귀서까래
- Valley Rafter: 골서까래
- Purlin: 중도리(중간 보강보)
- Hurricane Tie: 서까래 고정 철물
- Eave: 처마
