6월 12일금요일(오후업무보고)
1.현장명 : 자곡동지은빌딩(대수선)
2.진행공정 :

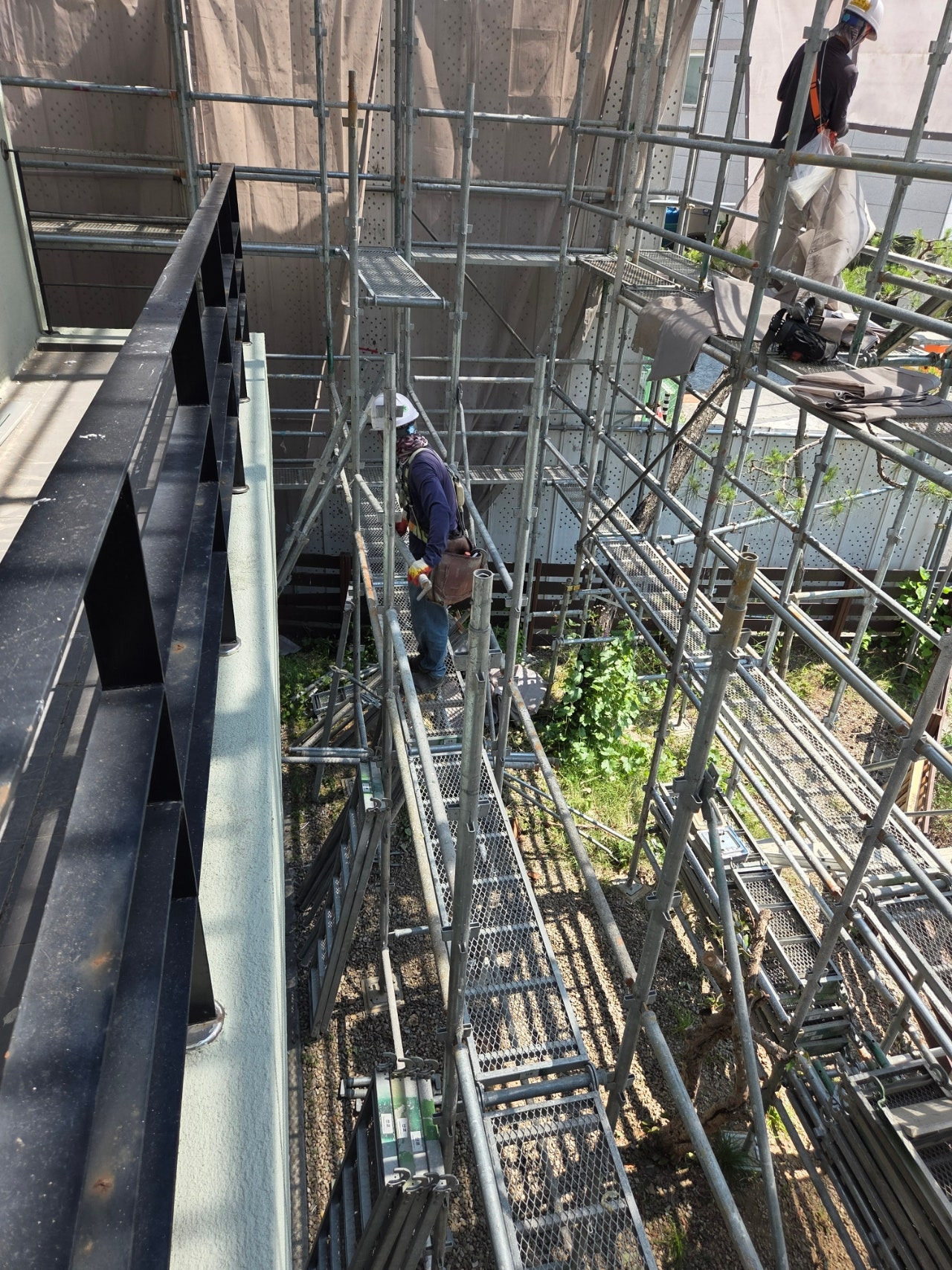

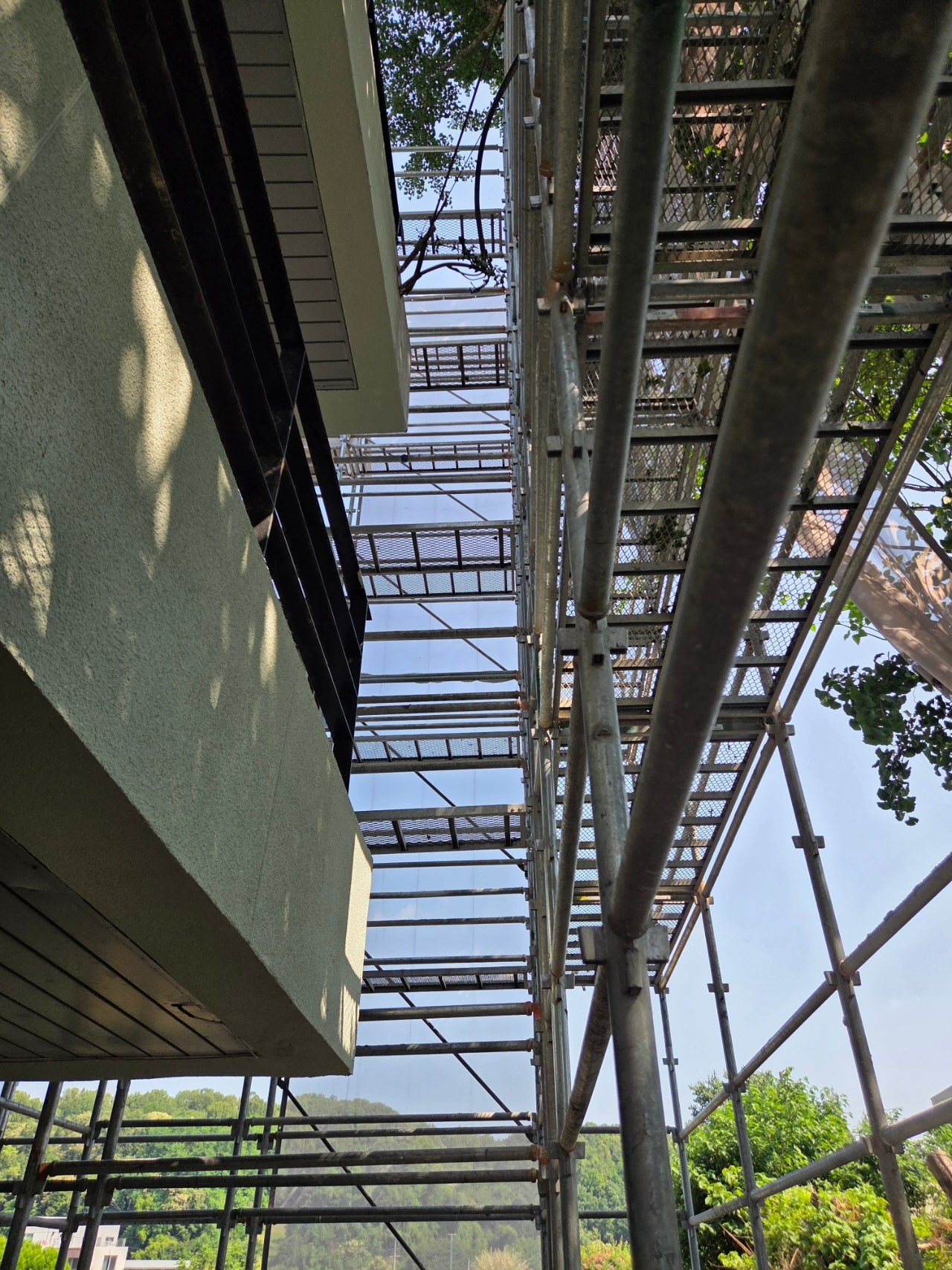

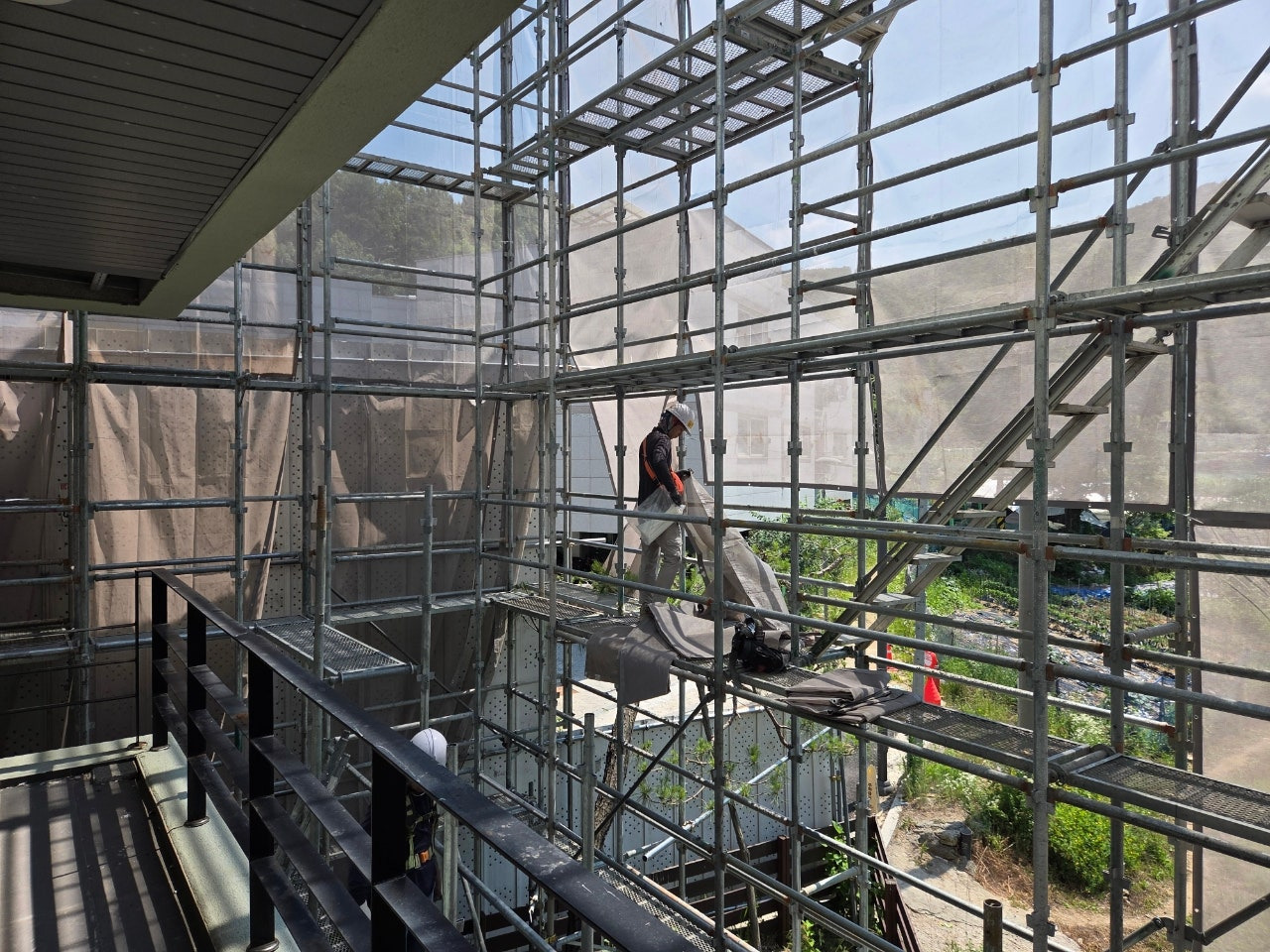

- 시스템비계설치4일차완료
-
-

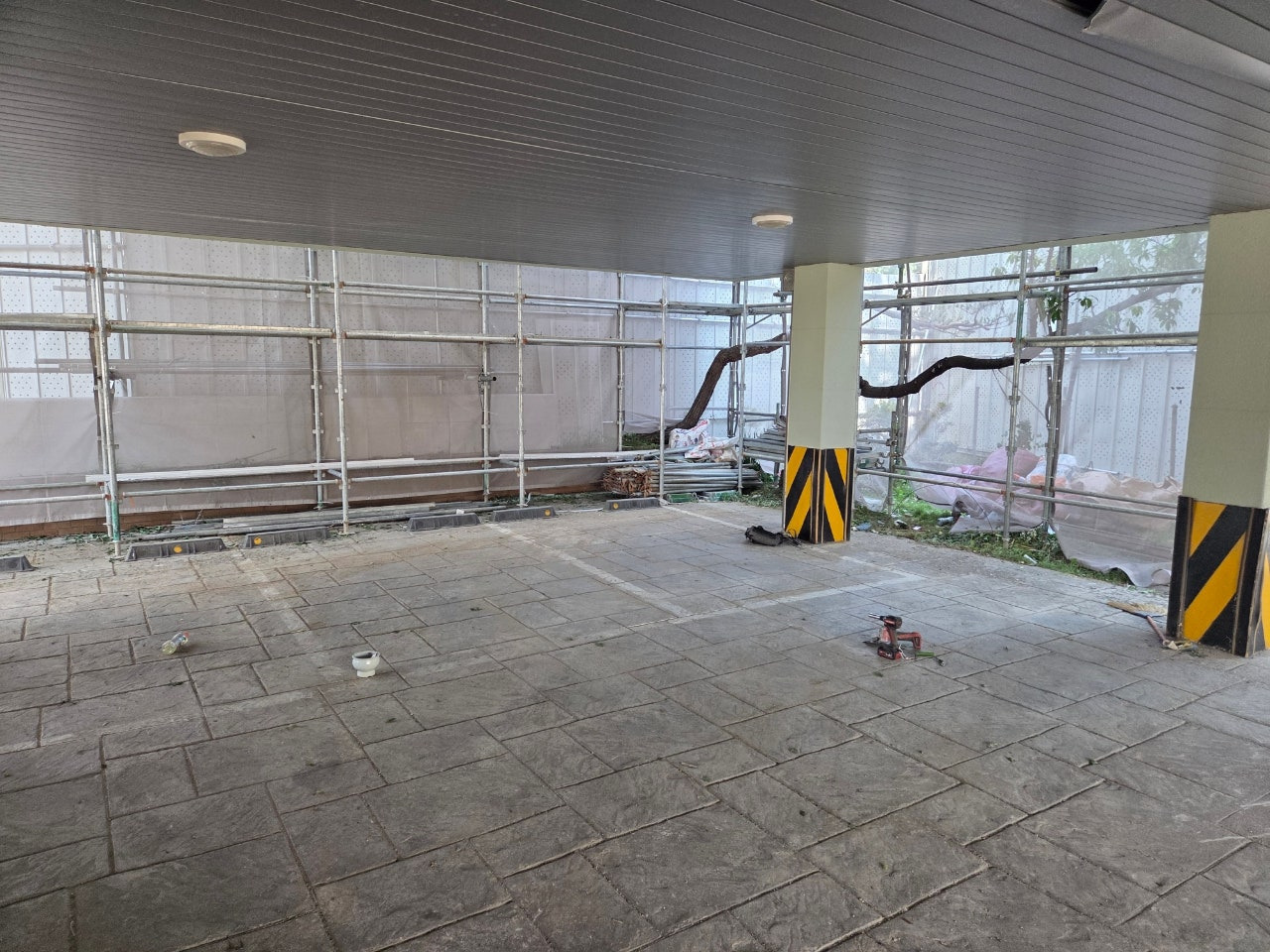

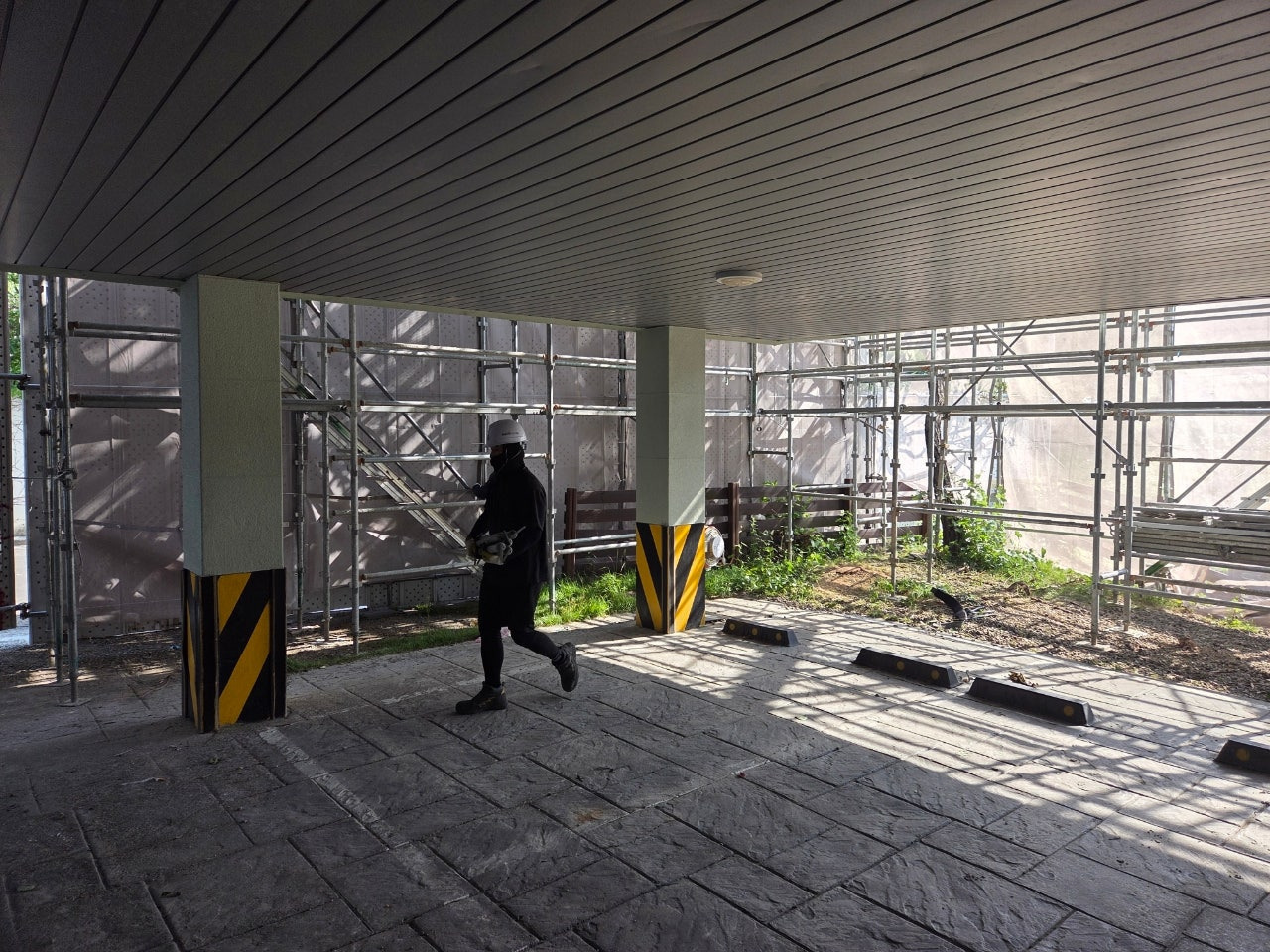

3.공정사진 : (첨부)
4.명일공정.
시스템 비계에 사용되는 용어_ 브랜드하우징
강관과 커넥터 방식이 아닌, 정해진 규격의 부재(수직재, 수평재, 브라켓, 데크 등)를 조립식으로 체결하는 비계 시스템을 의미합니다.
■ 주요 구성 부재 용어
- 수직재: Standard 비계의 세로 기둥. 상하 결합 홈(로제트)이 있음.
- 수평재(가로재): Ledger 수직재와 수직재를 가로 방향으로 연결하는 부재. 데크를 지지.
- 횡재(세로재): Transom 수평재와 직각 방향으로 연결하여 데크 하중을 지지하는 부재.
- 브래킷발판(아웃리거): Bracket 외벽 작업을 위해 비계 외측으로 발판 공간을 확장하는 부재.
- 데크(발판): Deck / Platform 작업자가 올라서는 발판. 스틸 데크, 알루미늄 데크 등 종류가 있음.
- 난간재: Guard Rail 추락 방지를 위한 상부 난간(높이 1,100mm)과 중간 난간(550mm).
- 토보드(킥보드): Toe-board 공구나 자재가 아래로 떨어지지 않도록 발판 경계에 설치하는 안전 가림판.
- 베이스 플레이트: Base Plate 수직재 하부에 설치되는 받침판. 하중 분산 역할.
- 조절식 베이스잭(잭베이스): Adjustable Base Jack 높이 및 수평 조절을 위해 사용하는 나사식 하부 조절 장치.
- 벽 체결재(앵커): Tie Rod / Wall Bracket 외벽과 비계를 견고히 연결해 전도 및 흔들림 방지.
- 추락방지 난간(Guard System) 상단 난간, 중단 난간, 킥보드 포함한 안전 최소 규격.
- 안전망(Safety Net) 비계 외측에 설치하여 낙하물 방지.
- 발판 잠금장치(Deck Lock) 발판이 흔들리거나 탈락되지 않도록 고정하는 장치.
- 사다리 체결부(Ladder Bracket) 층간 이동용 사다리를 비계에 고정하는 구조물.

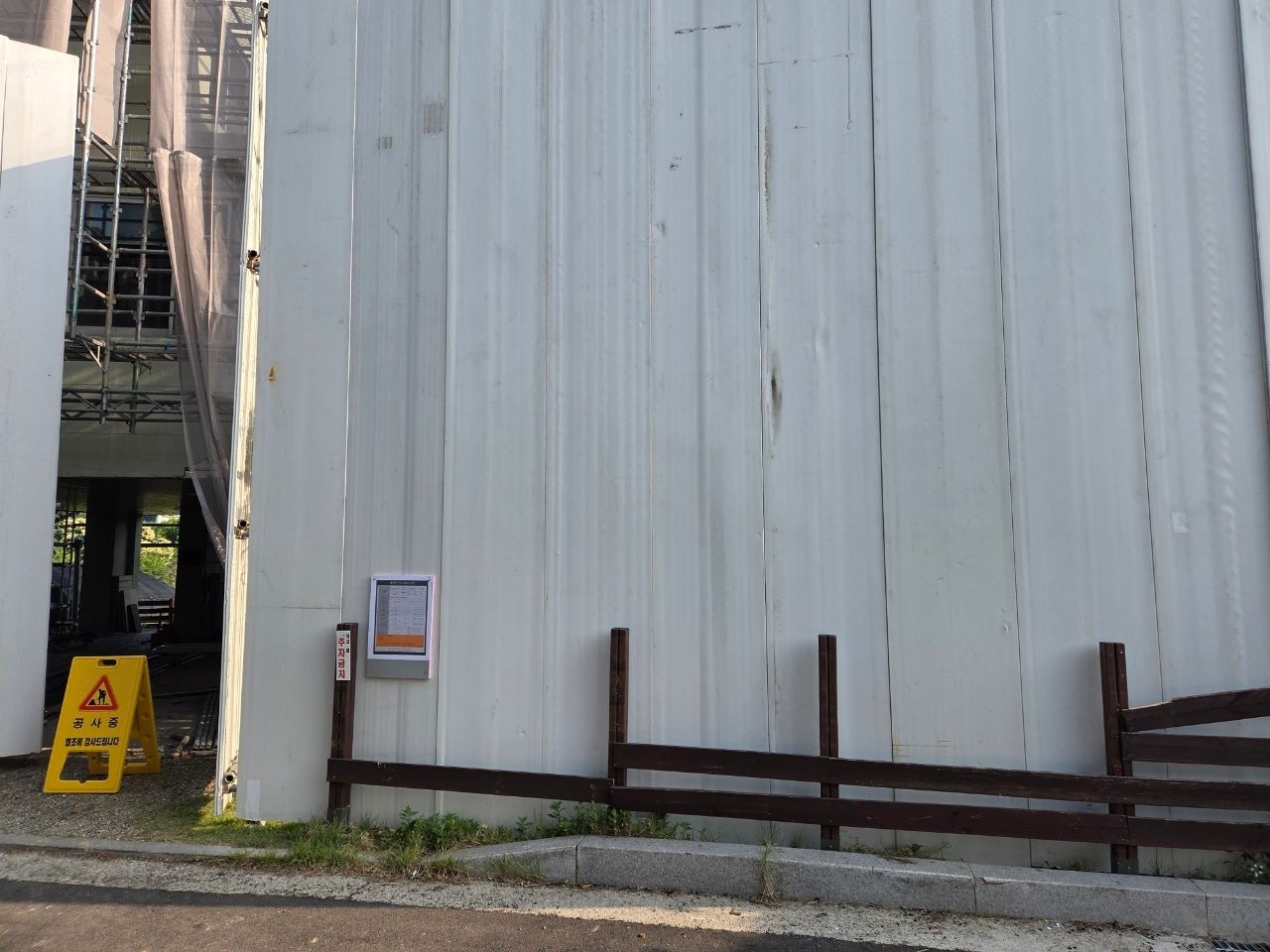

외부 비계 설치 후 ‘분진망(=방진망, Dust Net)’을 설치하는 이유는?_ 브랜드하우징
단순히 미관을 위한 것이 아니라, 안전·환경·공정 보호를 위한 매우 중요한 목적이 있습니다.
1. 분진망(방진망)이란?

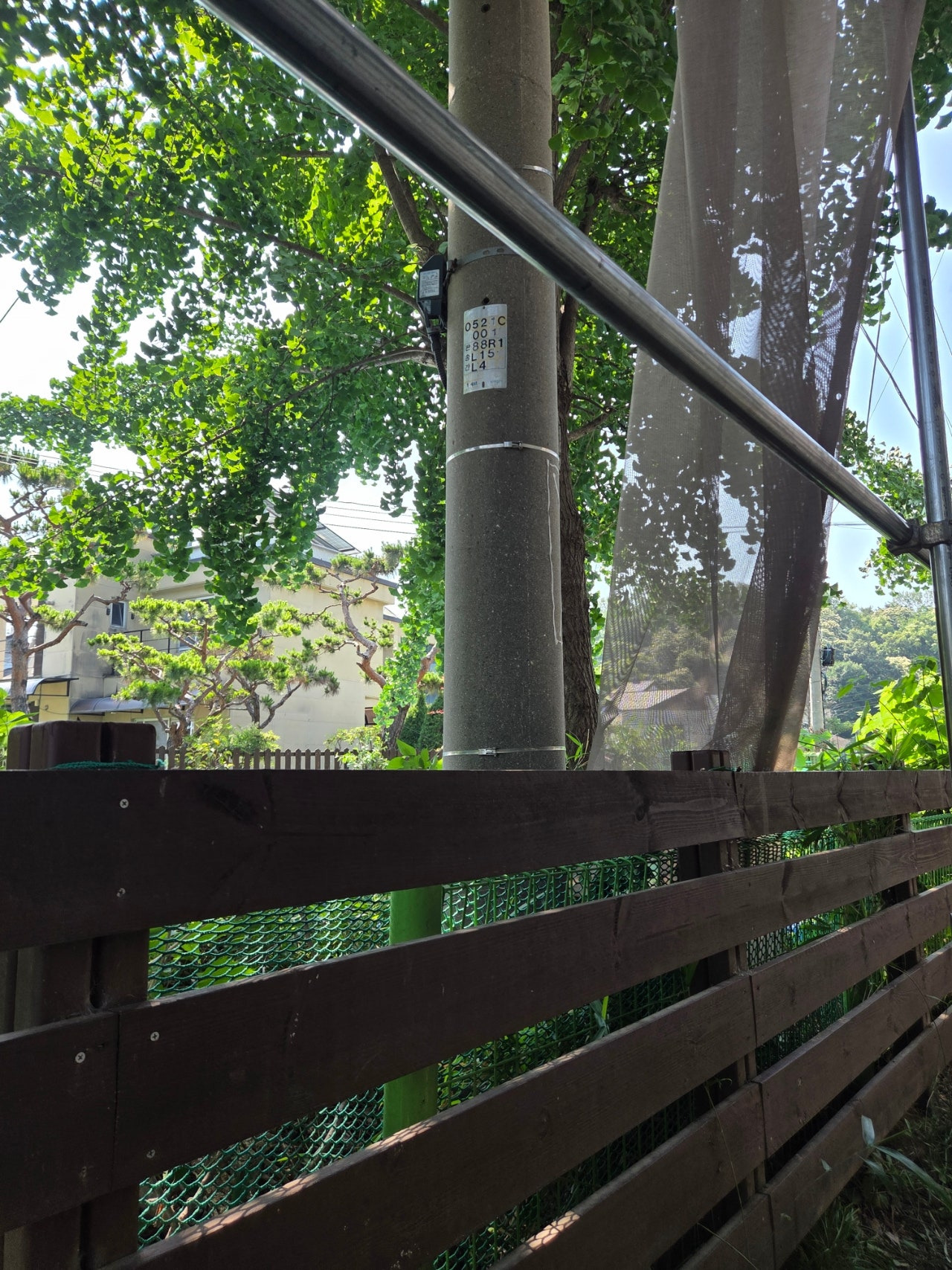

외부 비계(비계: 발판 구조물) 바깥쪽에 설치하는 합성섬유 재질의 망으로,
공사 중 발생하는 먼지·파편·자재 낙하물을 막고, 주변 환경 오염을 줄이기 위한 보호망입니다.
쉽게 말해, “건설 현장의 마스크 + 보호막 역할”을 하는 거예요.
2. 분진망 설치 이유 (주요 목적)
① 분진 비산 방지 (가장 큰 목적)
콘크리트 절단, 타설, 미장, 절삭 등 공정 중에 많은 먼지 발생
이 먼지가 인근 주택·도로·상가로 퍼지는 것을 막아 주변 민원 예방
특히 단독주택 신축 현장은 주거지와 인접해서 분진 민원이 자주 발생합니다.
② 낙하물 방지
공사 중 공구나 자재가 비계 밖으로 떨어지는 것을 막아
보행자·차량·인근 건물 피해를 예방합니다.
즉, “안전망” 역할도 겸합니다.
③ 비·바람에 의한 비산물 차단
강풍 시 모래, 스티로폼, 비닐 등이 날리지 않도록 막고,
비가 흙벽면에 직접 닿아 토사 유출이나 오염이 생기는 것도 방지합니다.
④ 작업자 안전 확보
비계 위에서 작업자가 심리적으로 안정감을 느낄 수 있고,
바람에 직접 노출되지 않아 작업 효율과 안전성 향상
⑤ 미관 유지 및 주변 환경 보호
공사현장의 내부 구조물이 외부에 그대로 노출되는 것을 막고,
깔끔한 외관을 유지하여 도시 경관 훼손을 줄이는 효과
3. 분진망 설치 기준 (일반적인 예)
재질: 고밀도 폴리에틸렌(HDPE) 또는 난연 합성섬유
망 눈 크기: 약 1~3mm (미세먼지 통과 최소화)
설치 위치 비계 외측 전면 (건물 전체 외곽)
설치 높이 : 지상에서 최상층 비계 상단까지 연속 설치
고정 방법: 철사, 케이블타이, 클립 등으로 견고히 결속
색상: 녹색· 회색 계열 (가시성·미관 고려)- 브하는 블루랑 그레이를 많이 사용
■ 외부 비계 설치 후 분진망을 설치하는 이유는
“먼지와 낙하물을 막고, 주변 환경과 사람의 안전을 보호하기 위해서” 입니다.
동시에 민원 예방 + 미관 유지 + 작업자 안전까지 모두 고려한 필수 공정
