10월 28일(화) 오후업무보고
1.현장명 : 동춘동 ’여민재‘
2.진행공정 :

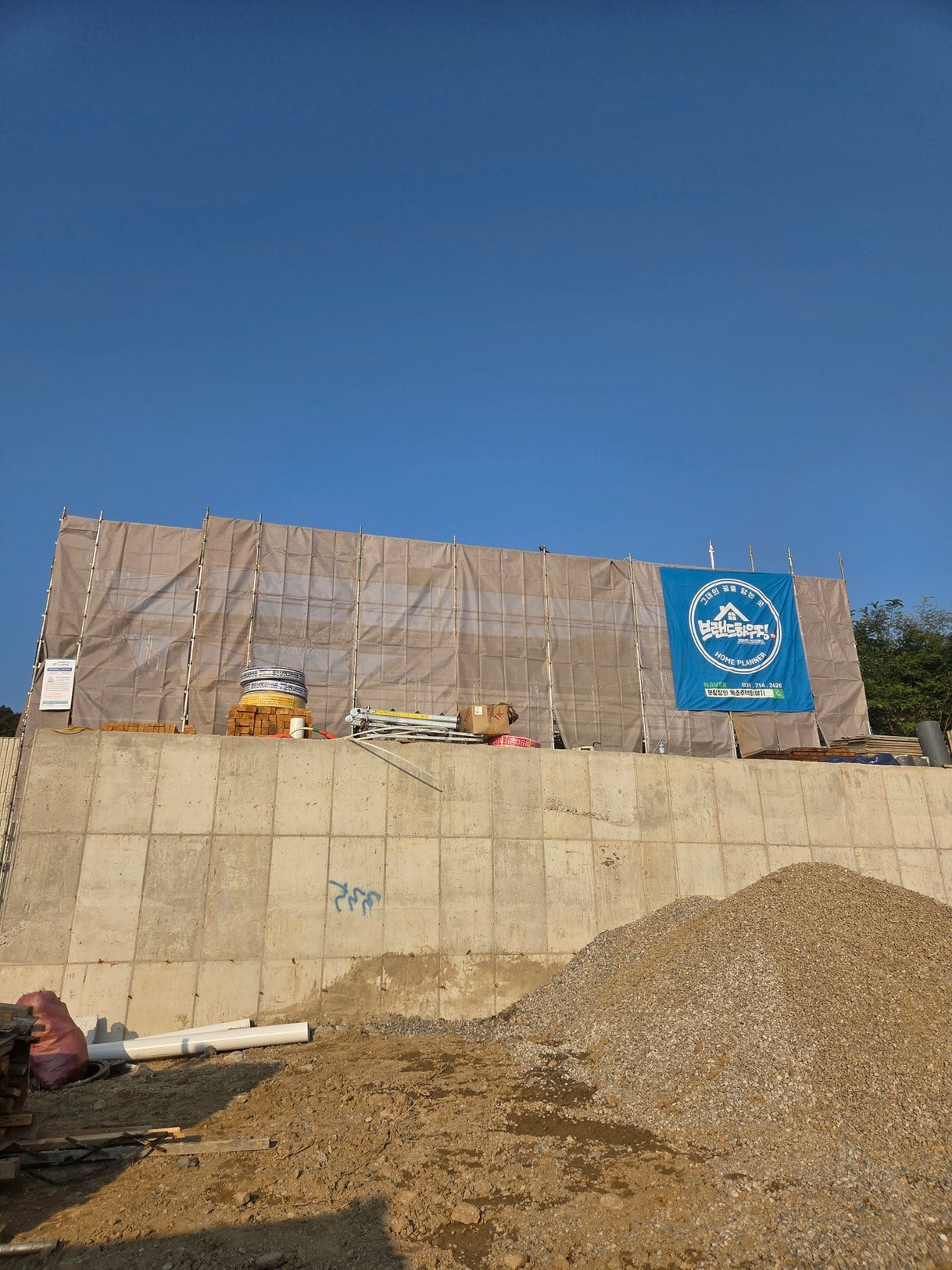

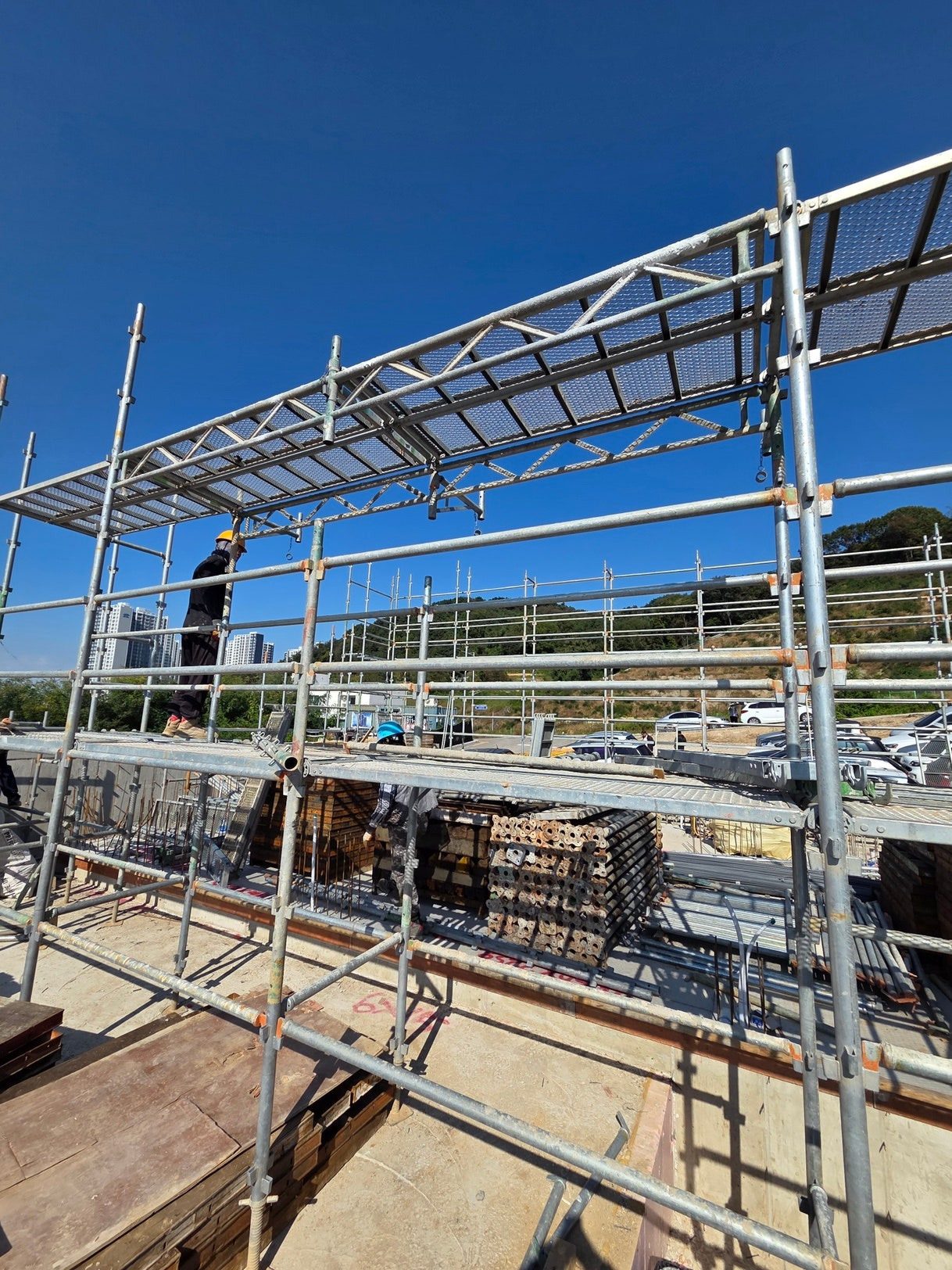

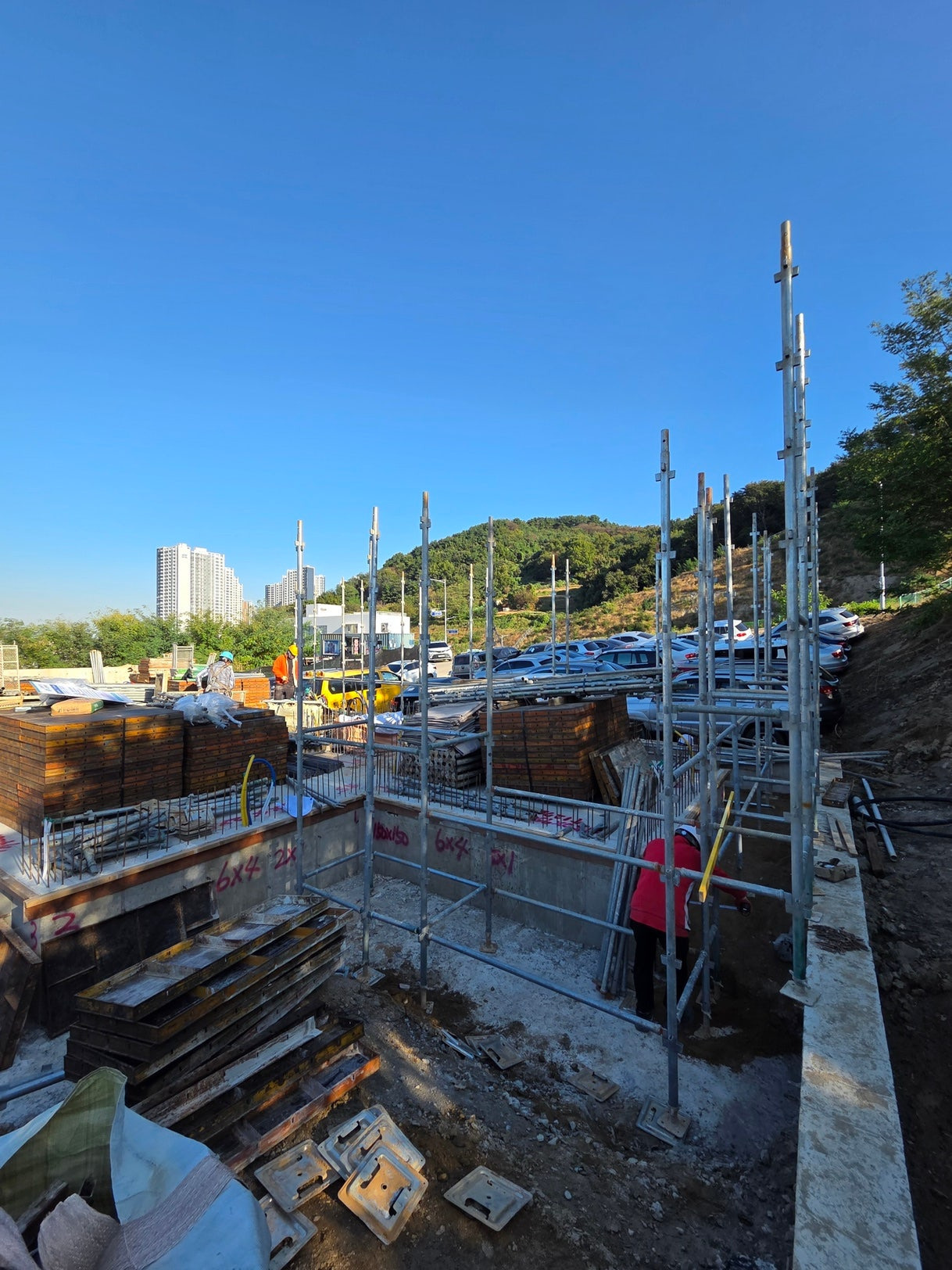

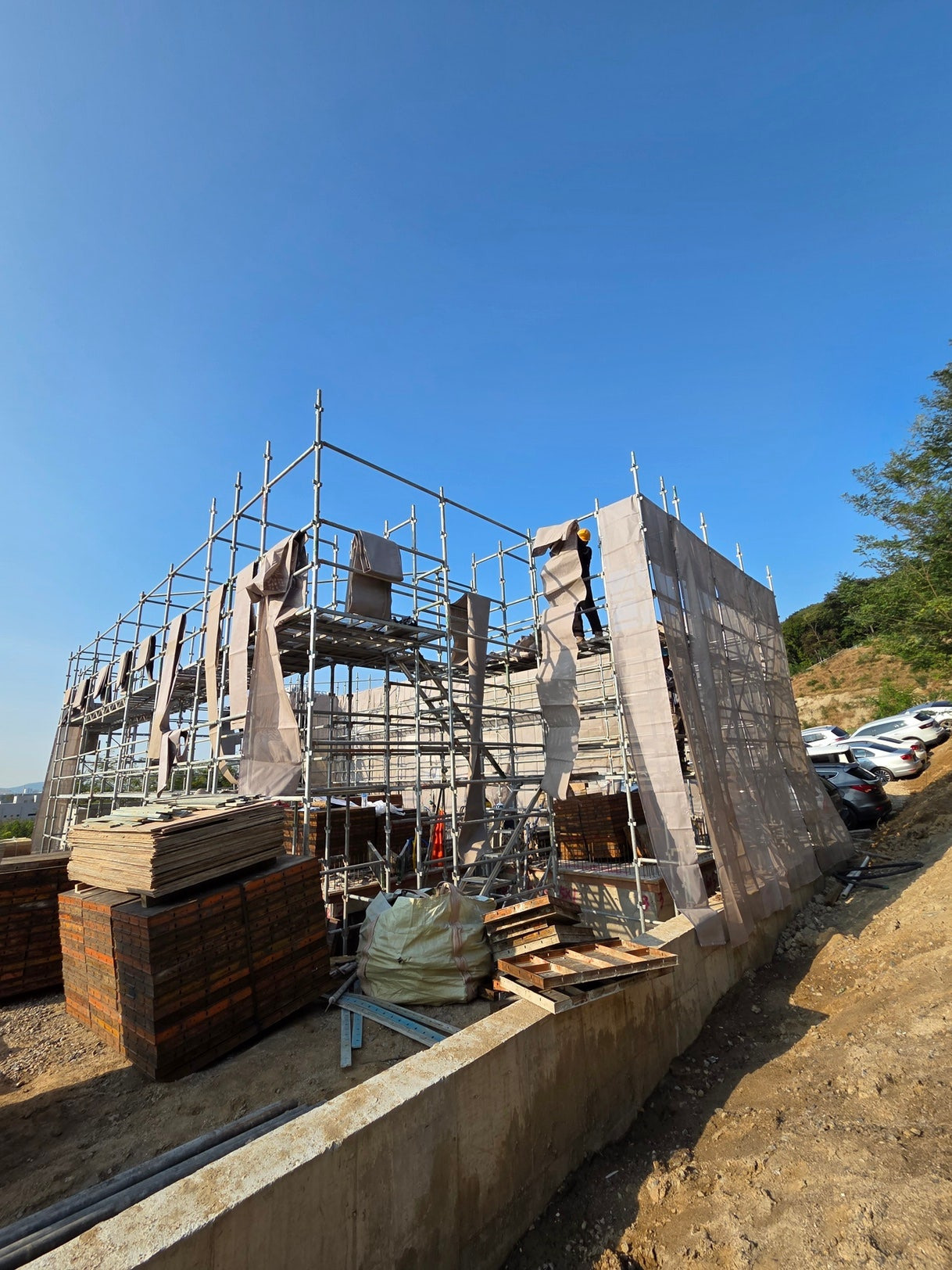

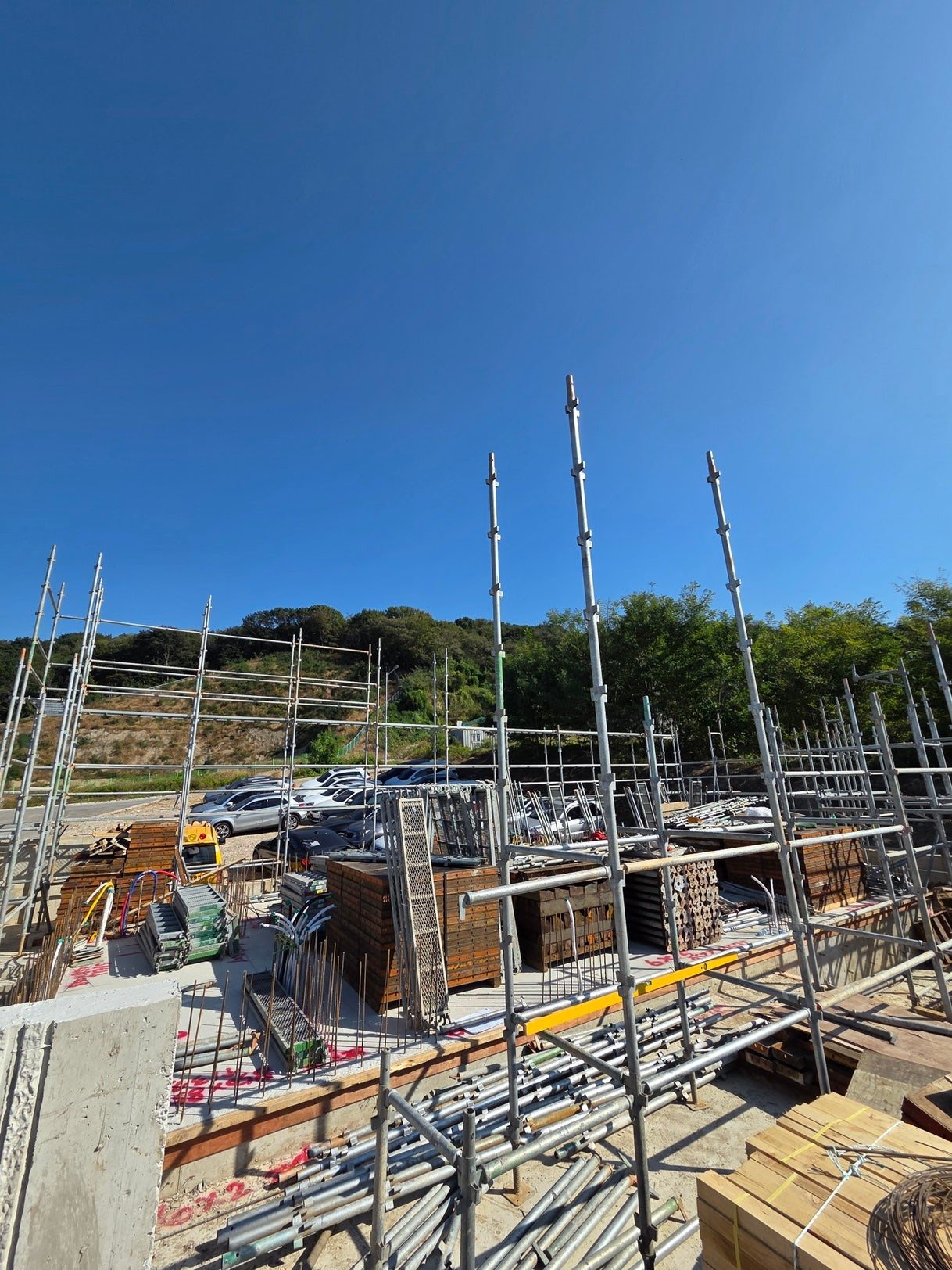

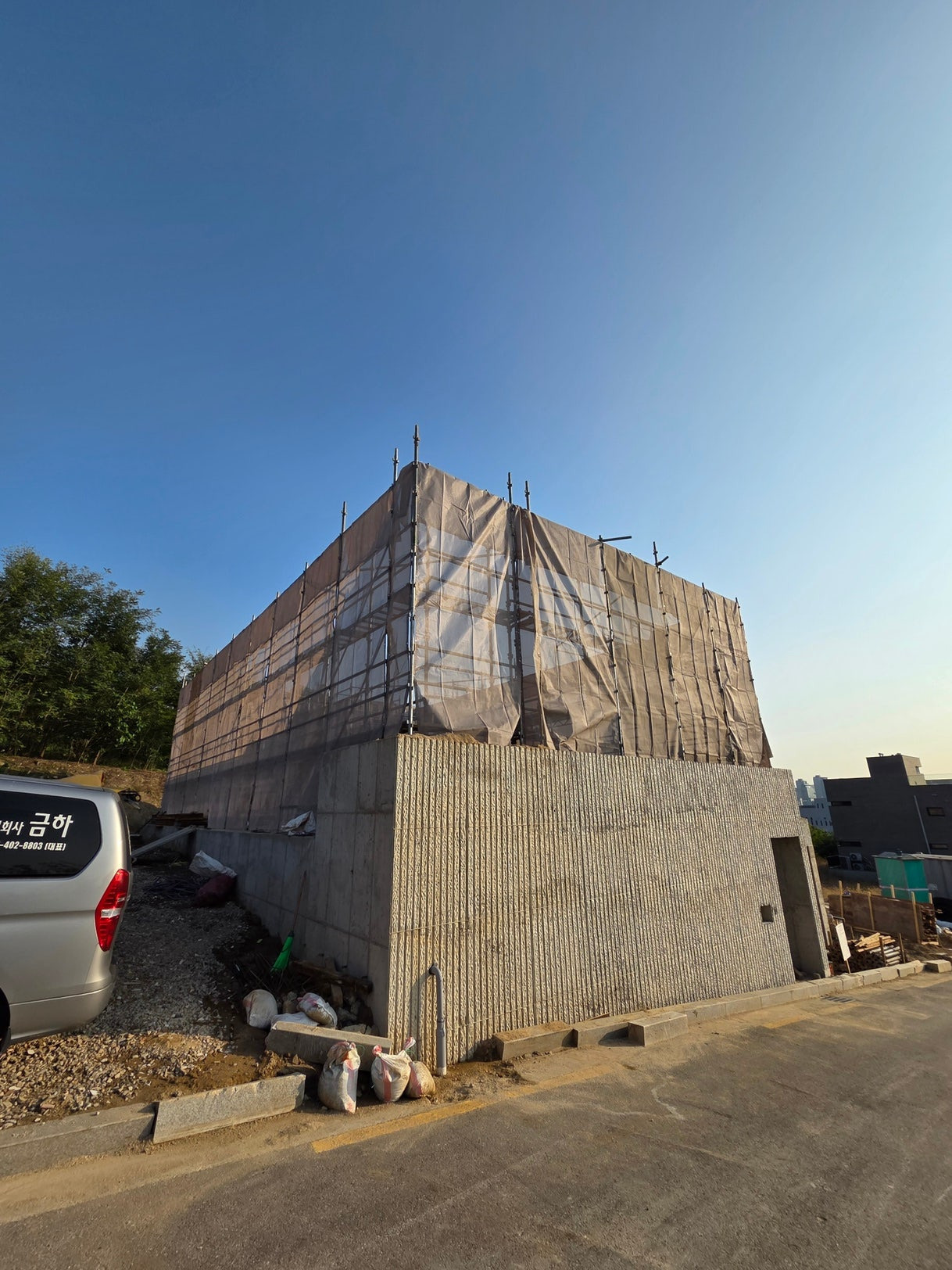

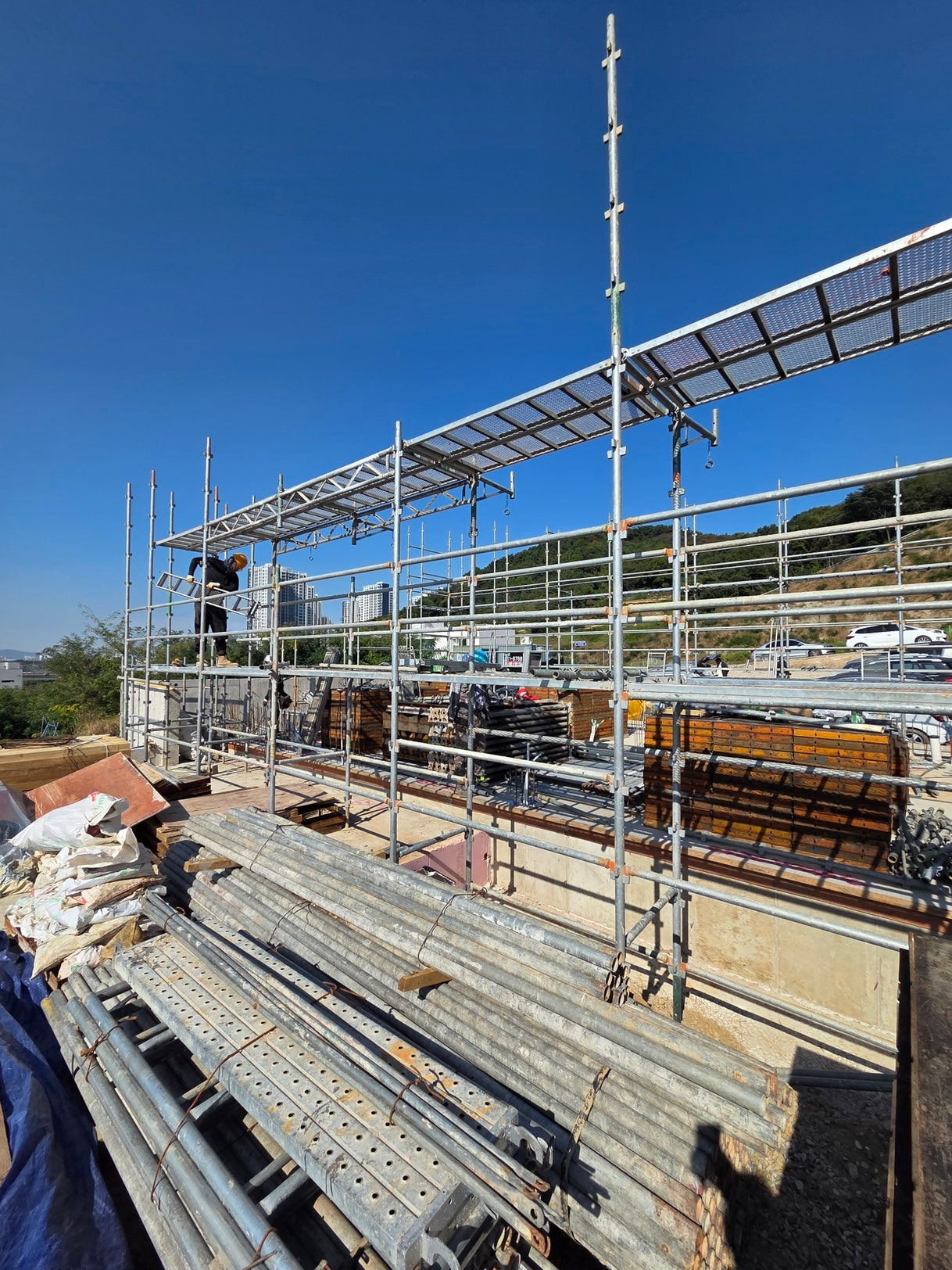

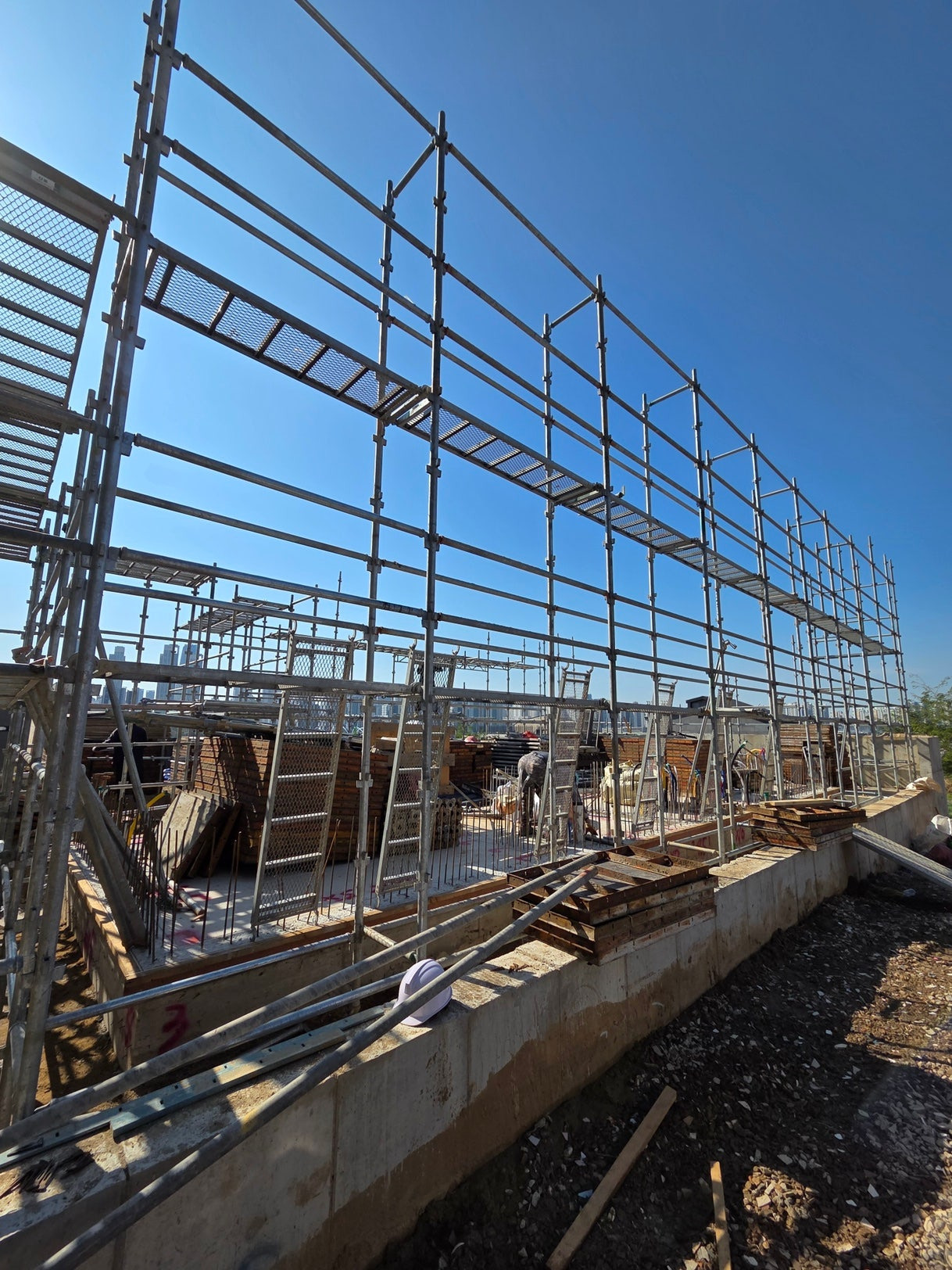

* 아시바 설치
3.공정사진 : 첨부
4.특이사항 :
5.명일공정 : 형틀
아시바의 종류_ 브랜드하우징
■ 강관비계(파이프 비계)
전통적인 방식. 강관(파이프)과 클램프를 조립.
구조 자유도가 높지만 설치 시간이 오래 걸림.
■ 시스템비계(모듈식 아시바)
산쿄코리아가 사용하는 방식.
공장에서 규격화된 부재(수직재·수평재·발판 등)를 조립하는 형식.
대표 모델: TOBILINE / TOBISLIDE
장점: 빠른 설치, 높은 안전성, 반복 재사용 가능, 구조계산 기반.
◆시스템비계 설치기준 - 브랜드하우징◆
'시스템비계'는 규격화되고 단위부재로 구성된 새로운형태의 비계입니다.
흔히 '아시바'라고 불리며 공사현장에서 꼭 볼 수 있는 비계, 보통 강관과 열결철물을 조립해서
만듬. 건축물에게 직접 영향을 주는 부분이 아니지만 안전에 가장 중요한 부분입니다.
사실 일반강관비계는 설치작업자의 능력에 따라 너무 많이 좌우가 되기때문에 이런 상황을 극복하기 위해
개선된 비계가 등장했는데, 바로 '시스템 비계입니다.
시스템 와 수평재, 계단과 연결철물이 규격화 일체화되어 보다 견고하고 안전합니다.
물론 주택 건축과 같은 공사금액 20억원 미만의 건설 현장이라면 클린사업장조성지원제도로 공사금액을 지원받을수 있습니다.
강관비계는 모든걸 조립해야해서, 간혹 생략하고, 빼먹는 부분이 발생하는데
이로인해 사고가 종종 발생합니다. 이를 대체하기 위해 시스템 비계는
발판, 계단, 난간 등 안전장치가 기본사항으로 들어가 있죠. 게다가 규격화 일체화를 통해
견고함, 편리성, 안전성, 작업성을 높였습니다.
현장에서 시스템: 강관 = 7:3정도의 비율로 사용하고 있네요
시스템 비계(System Scaffold)에 대해 설명드리겠습니다._ 브랜드하우징
1. 개념 정의
시스템 비계(System Scaffold)란
건설 현장에서 작업자가 고소작업을 안전하게 수행할 수 있도록 규격화된 부재(部材)를 조립하여 설치하는 가설 구조물을 말합니다.
일반적인 강관비계(강관과 클램프를 이용해 조립하는 비계)와 달리,
조립식 구조(모듈형 시스템)로 설계되어 있어 부재 간의 결합이 빠르고 정확하며, 안전성과 작업 효율성이 높습니다.
2. 구성 주요 부재
시스템 비계는 제조사별로 명칭이 조금씩 다르지만, 일반적으로 다음과 같은 부재로 구성됩니다.
구분 역할
수직재 (Vertical / Standard) :비계의 기둥 역할. 높이 방향으로 하중을 지지
수평재 (Ledger / Horizontal) :수직재 사이를 연결하여 수평 방향의 안정성 확보
가새재 (Brace / Diagonal) :구조의 강성을 높이고 흔들림 방지
발판 (Deck / Plank) :작업자가 서서 일할 수 있는 작업면 형성
조인트 핀 (Joint Pin) :수직재 간 연결 시 사용
베이스 잭 (Base Jack) :지면의 높낮이 조절 및 하중 분산
난간대, 토보드 (Guardrail, Toeboard) :추락 방지용 안전시설
3. 시스템 비계의 종류
■링락형(Ring Lock Type)
링(링 디스크)에 수평재와 가새재를 끼워 체결
조립 및 해체가 빠름
국내 현장에서 가장 널리 사용
■쿠플록형(Cuplock Type)
컵 모양의 체결구를 이용
영국에서 개발되어 해외 현장에 많이 사용
■플레임형(Frame Type)
직사각형 프레임을 기본 단위로 하는 구조
주로 외벽 작업, 도장, 마감 공사에 사용
4. 시스템 비계의 특징
항목 내용
안전성 규격화된 부재와 강한 체결 구조로 전도나 붕괴 위험이 낮음
조립성 별도의 클램프가 필요 없으며, 신속하게 설치 및 해체 가능
경제성 재사용 가능 횟수가 많고 인건비 절감 효과
정밀성 규격화된 부재로 수직, 수평이 일정하게 유지됨
확장성 고층 또는 복잡한 구조물에도 적용 용이
■ 5. 적용 분야
단독주택 건축물
건축물 외벽 공사
실내 천장 작업 및 보수 공사
공연 무대, 이벤트 구조물 등
6. 관련 기준 (대한민국)
산업안전보건기준에 관한 규칙 제60조~제72조
→ 비계 설치, 해체, 안전시설, 점검 등에 대한 규정
KS F 8001 : 가설공사 표준시방서
KOSHA GUIDE C-6-2016 : 시스템 비계 안전작업 지침
요약하면,
시스템 비계란 조립식 구조의 표준화된 비계로서, 안전하고 신속하게 설치할 수 있는 현대식 비계 시스템입니다.
