 LED 직렬 병렬 연결에 대해 아시는분도 많으시지만 나름 LED 처음 하시는분을 위해 LED 119 사이트에서

그림 퍼와서 편집해서 올려봅니다. 저도 이거보고 직렬 병렬의 개념을 다시 잡았습니다.ㅋ

밑에 LED는 하이퍼플럭스입니다. 요즘 LED 튜닝하신다고하시면 하이퍼플럭스를 많이 쓰시는데요

LED 튜닝을 하시는 이유는 순정 벌브의 광량의 부족에서 오는 시안성 문제가 크고 벌브 교체 주기가 LED 경우

거의 반영구적인 반면 순정벌브는 그에 비해 교체시기가 짧습니다. 그리고 전기 효율면에서 LED가 일반 벌브에

비해 효율이 좋습니다. 하지만 단점은 LED 경우 벌브에 비해 단가가 비싼 단점때문에

요즘 나오는 차종을 보시면 거의 고급차 위주로 순정 테일등이 LED인 경우가 많이있습니다.

이야기를 하다가 말이 이상한곳으로 흘렀네요..ㅋ 여튼 보시고 참고하시라고 올려드립니다.

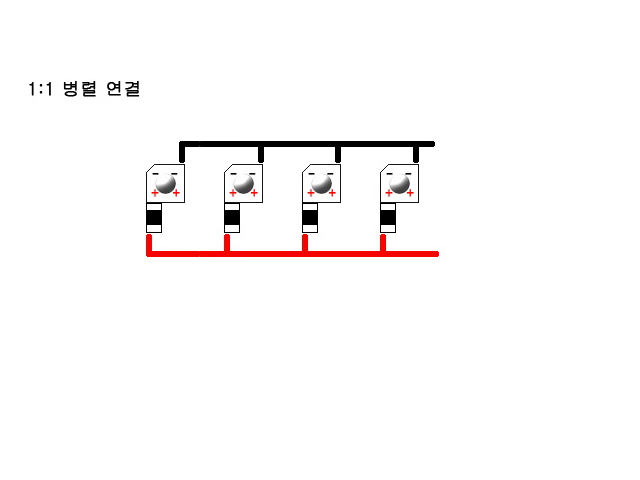

빨간 +극 앞에 검게 보이는 부분이 요즘 나오는 칩저항이란 놈입니다. 여기서 저항을 왜 다느냐..!!

이유인 즉은 차 혹은 바이크의 경우 대부분 12V의 전압을 사용합니다.(24V 차량도 있습니다.. ^^;)

LED에 따라 스펙이 조금씩 틀리긴 합니다만  대부분  2~3V의 전압을 요구 합니다. 12V를 바로 LED에 흘려주면

타버리겠죠. 그러기에 LED에 맞는 전압을 넣어주기 위해 저항이 존재합니다. 일단 병렬을 경우 - +선이

따로 들어갑니다. +에 저항을 많이 붙이시는데 + - 어느 곳이든 저항을 다셔도 관계는 없습니다.

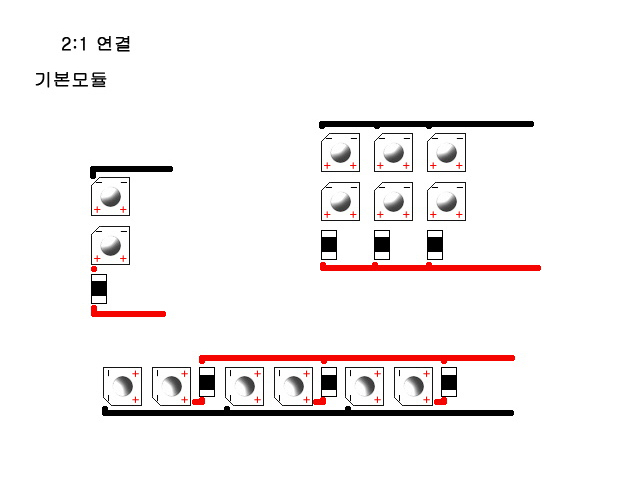

 밑에 보이는 것이 2:1 직렬 연결법입니다. 그림을 보시면 이해가 금방 가실껍니다.ㅋ 1:1 병렬과 다른점은

LED 중간에 연결된걸보면 다른 극끼리 연결되어 있는걸 볼수 있습니다. 원리는 초등학교때 배웠던 건전지

직렬 연결과 병렬 연결을 떠올리시면 금방 이해가 갑니다..ㅋ 1:1과 다른점은 2:1 이니 LED가 소비하는 전압

의 크기가 커졌으니 1:1 보다는 낮은 저항을 사용하셔야됩니다. LED의 정확한 스펙을 알아야 그에 따른 정확한

한 저항 값이 나오므로 일단은 개념만 이해하시면 될꺼같습니다.

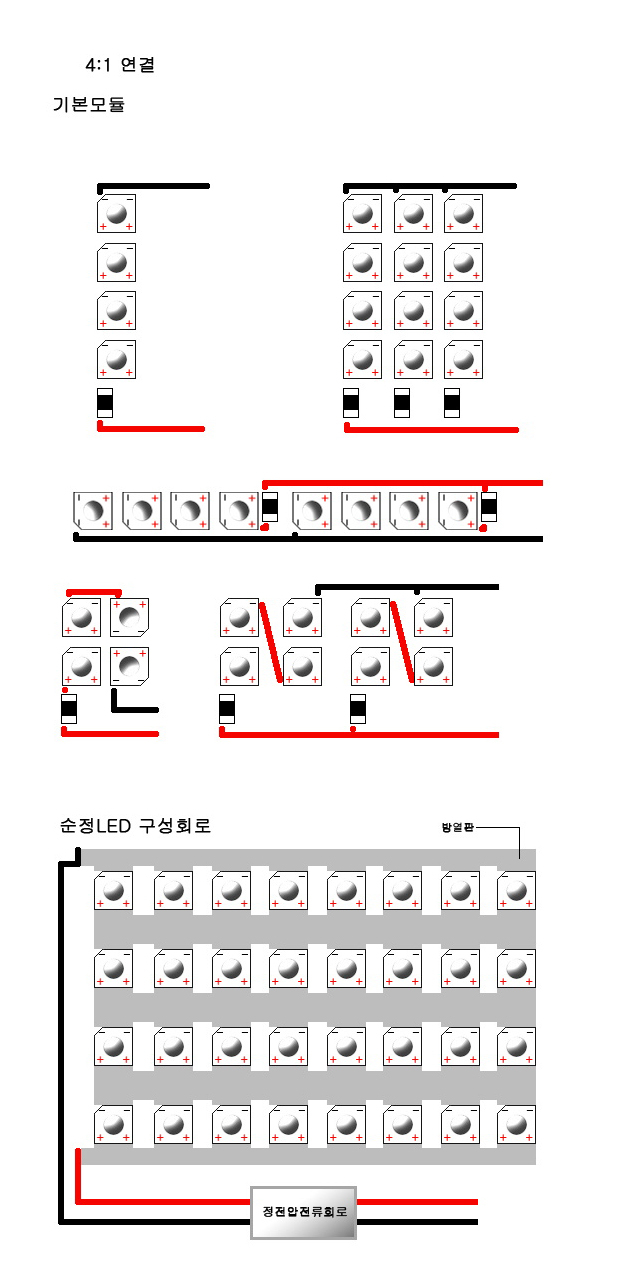

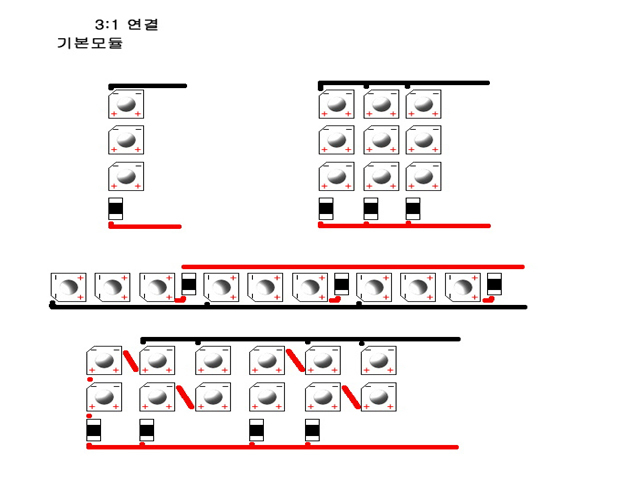

 연결 방법의 위와 같습니다. 다만 직렬 연결한 LED가 많아졌고 저항값은 낮아졌다고 생각하시면됩니다.

 4:1 까지 연결이 가능하구요 밑에보이는 정전압 전류 회로는 밑에 사진으로 따로 설명해드렸습니다..ㅋ

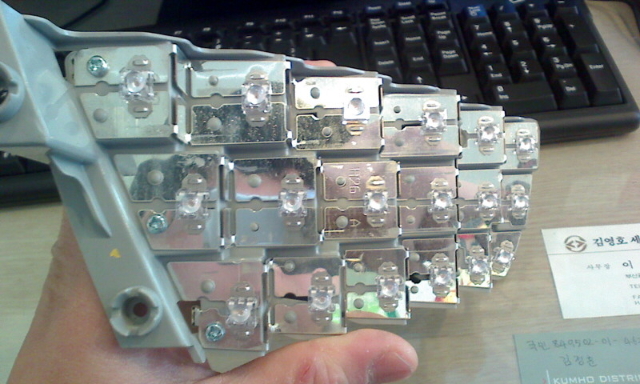

 제가 가지고 있는 그랜져 TG 테일등 안에 들어가는 LED 입니다. 이것의 경우에는 뒤에 보이는 방열판 위에

LED가 배열되어 있습니다. 하이퍼 플럭스의 경우 발광시 발열 때문에 열에 의해 LED가 변영되는걸 막기위해

방열판위에 LED가 배열되어있습니다. 3:1 직렬 방법을 사용했으며 저항이 보이지 않습니다. 이유는 밑에..ㅋ

 이것이 정전압전류회로 입니다. 레어 아이템이죠..ㅋ 이놈의 역활은 불안정한 전압을 걸러주어서 고른 전압을

LED에 쏴주는 겁니다. 당연 설계시 LED 스펙 배열을 계산해서 그에 맞는 전압을 흘려주도록 설계가 되어있습니다.

이 아이템을 잘 활용하시면 테일 등이나 LED 튜닝시 엄청 도움이 됩니다. 일반 저항 다는것보다 더 좋구요..ㅋ

일반 저항으로 작업시에는 +극 들어가는 전선 중간에 꼭 역전류다이오드를 걸어 주셔야됩니다. 이유는 전류가

잘 못 흘러서 역으로 들어가면 LED 타버리고 눈물 흘립니다..ㅋ 저같은 경우에는 LED 작업시 꼭 걸어줍니다.

그리고 다이오드는 방향이 있으니 유의해서 장착하셔야 되겠습니다.ㅋ

 말주변이 없는 가운데 글을 쓰려니깐 힘드네요..ㅋ 이거보시고 LED 튜닝에 조금이나마 도움이 되셨으면 좋을꺼

같에서 나름 끄젹여봅니다..ㅋ LED의 매력은 작업시 많은 노가다를 요하지만 작업후의 그 뿌듯함으로 다시 하게

되는거 같습니다. 제가 아는 한도내에서 설명을 드렸는데 고수님이 보시고 웃으실꺼같다는..ㅋ 이참에 LED 완전

정복하시기 바랍니다..ㅋ 사실 저도 아직 완벽하게는 알지 못합니다..ㅋ 그럼 이만 끄적이겠습니다..

이상 쭈~쭈 였습니다. 글 읽어 주셔서 감사합니다..ㅋ

[정진환]

많은 분들이 착각하시는데, LED는 엄밀히 따지면 전압구동소자가 아니라 전류구동소자입니다. 따라서 정전압회로가 필요한게 아니라 정전류 회로가 필요합니다.
