[정비]아무도 안알려주는 미라쥬650 계기판 시계기능 복구 ^^

[이지라이더]

계기판에 시계기능이 맛이간지 몇달이 지난것 같습니다.

제바이크가 연식이 2005년 제작에 2006년식이니깐 저와 비슷한 연식의 650이면 대부분이 시계가 맛이 갔을겁니다.

맛이 갔다는 의미는 키온을 하면 정상동작하다가 키오프를 하면 시간이 지 멋대로 돌아가 버리는것을 말합니다 .

지금부터 시계기능을 복구해 보기로 하죠 ^^

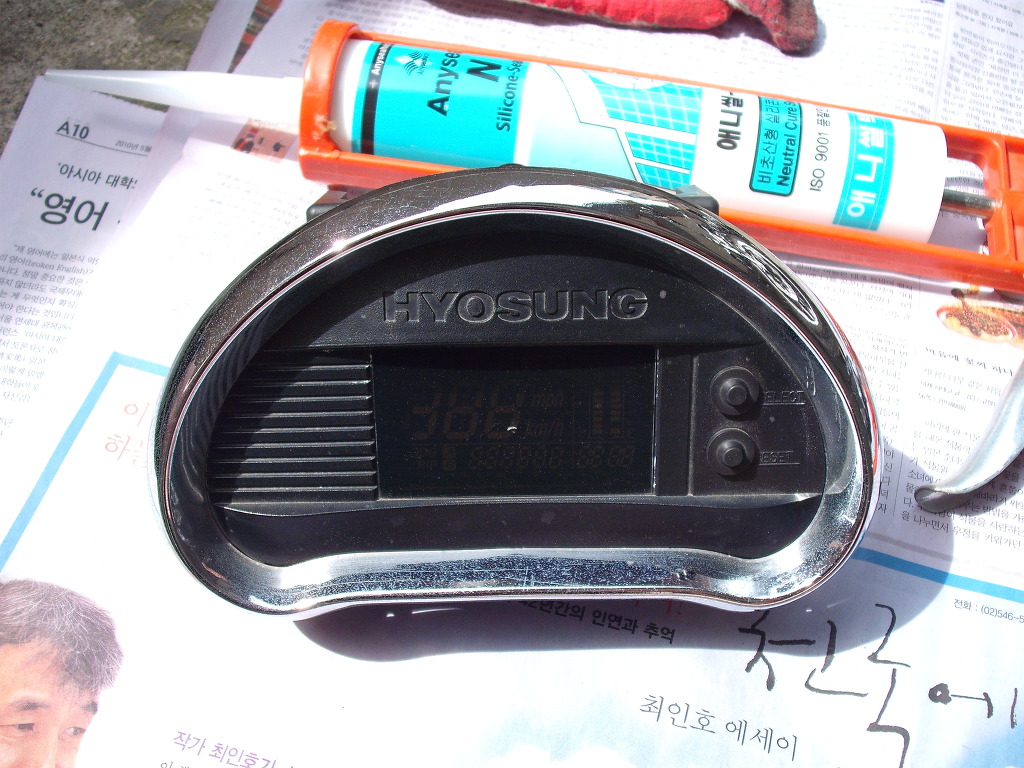

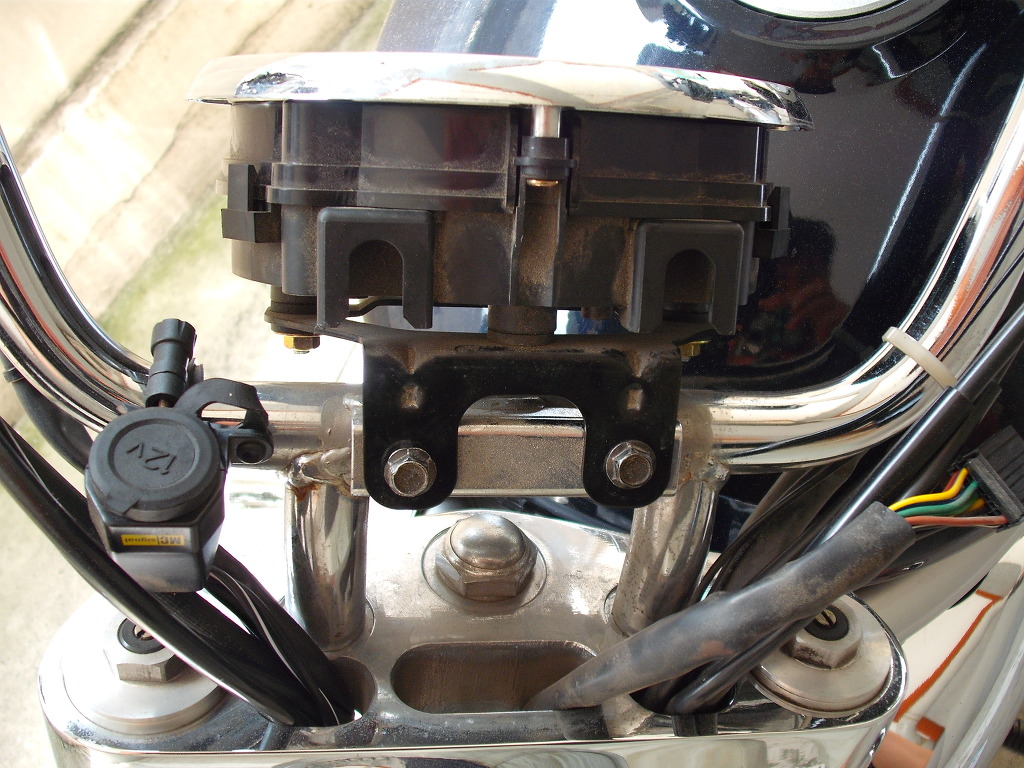

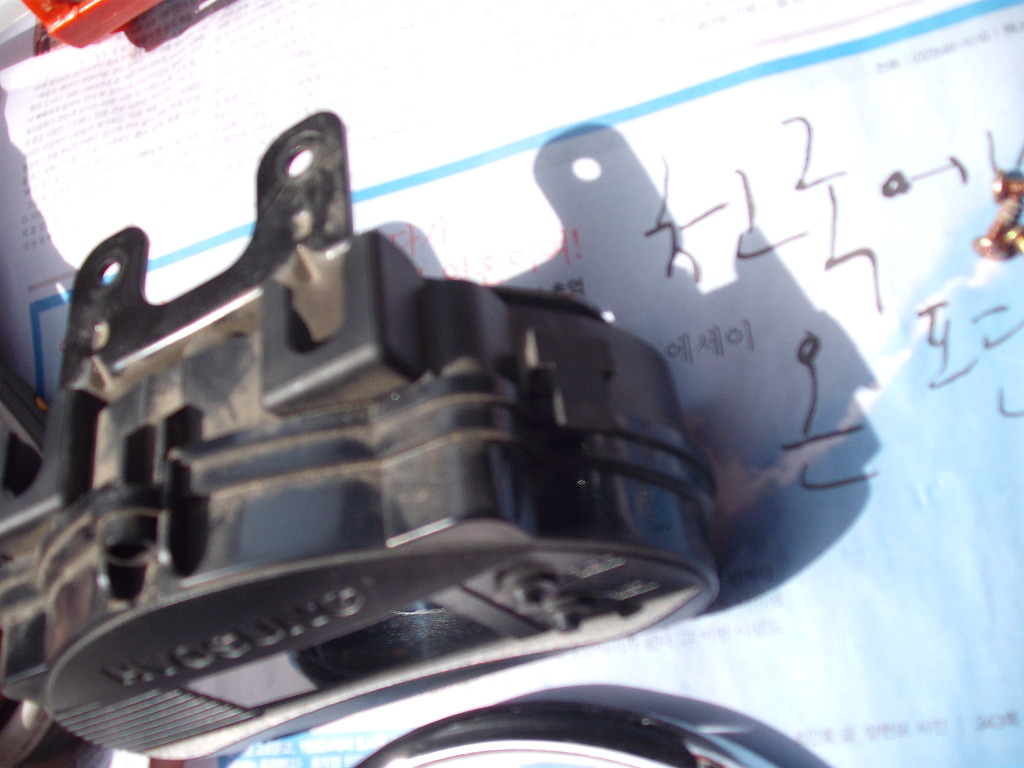

 일단 계기판의 케ㅣ이스를 벗기고 핸들에 고정되어있는 두개의 볼트를 풀어줍니다.

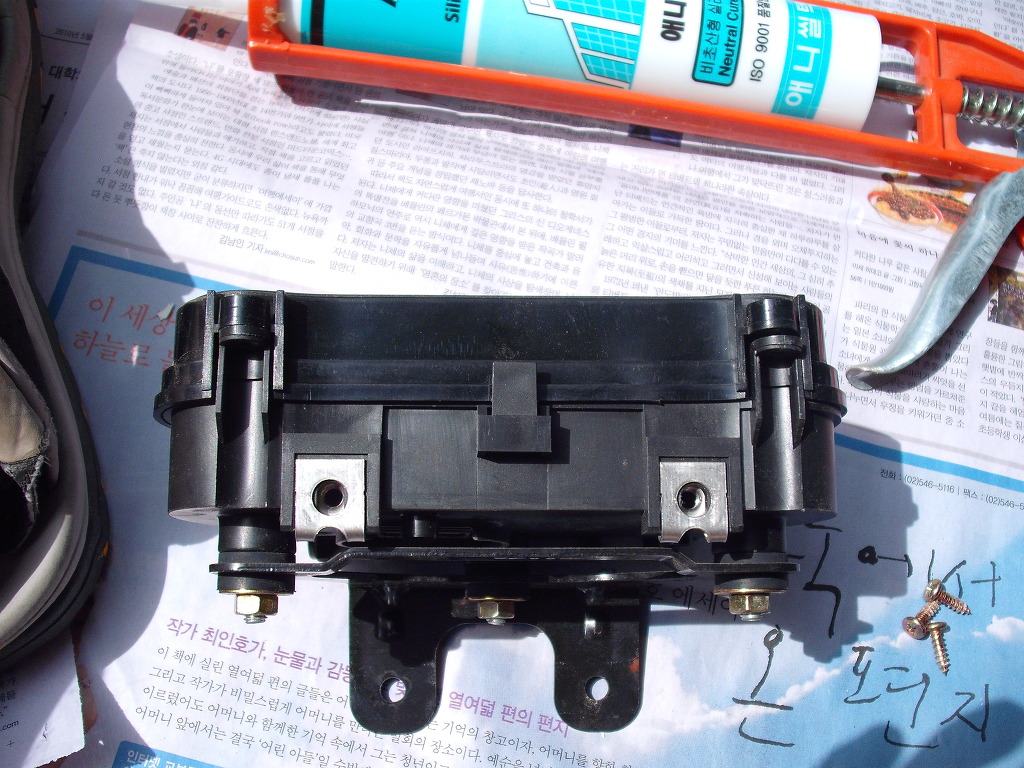

 계기판을 차에서 떼어냈으면 뚜껑을 열어보죠..

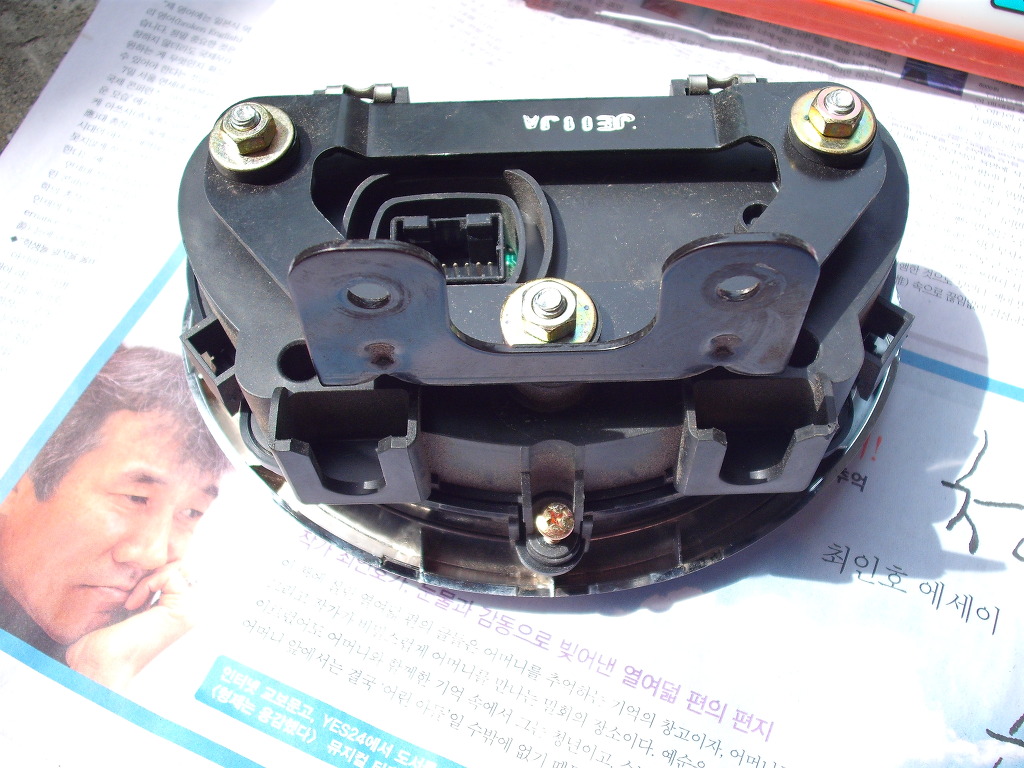

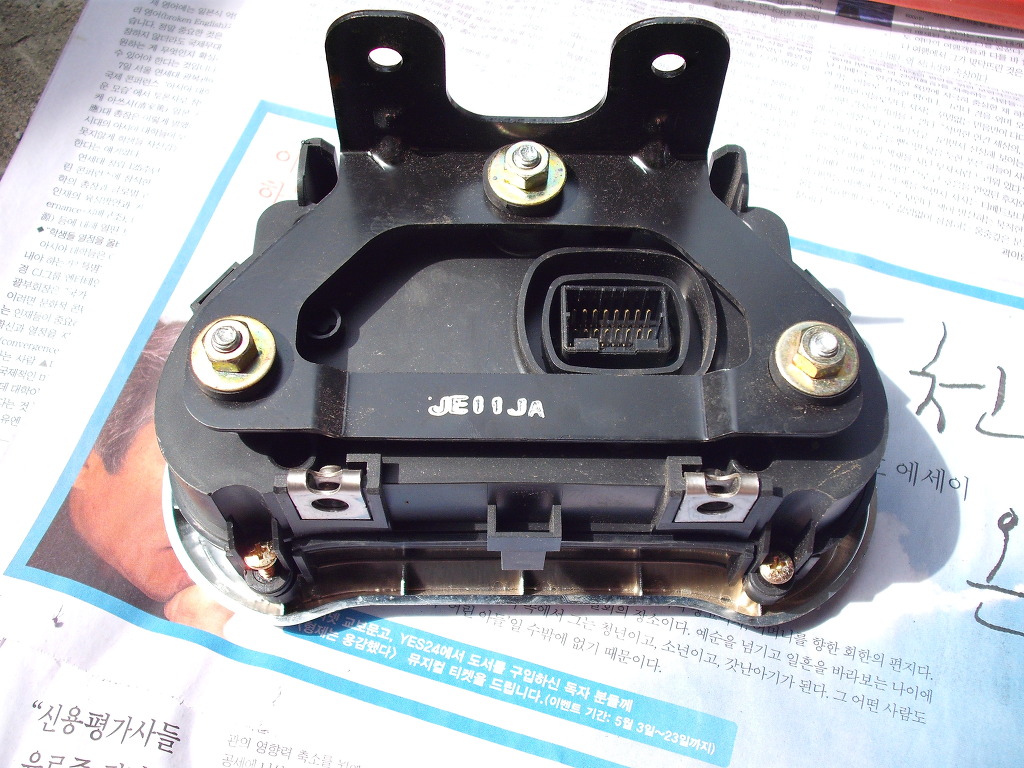

 뚜껑을 고정하고있는 3개의 볼트를 풀어주셈.. 하단에 보이는 금색 십자볼트 두개 풀고..

요기 아래에 보이는 금색 십자볼트 하나 풀어주고..

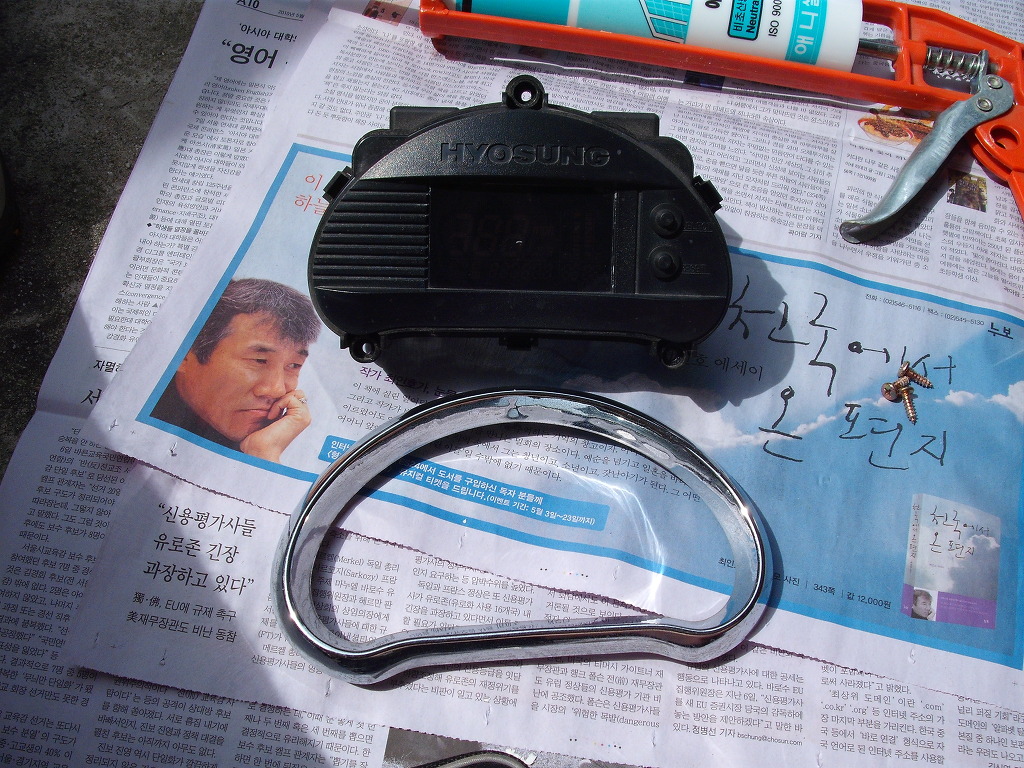

 그러면 크롬도금 태두리가 아래와같이 분리되고요..

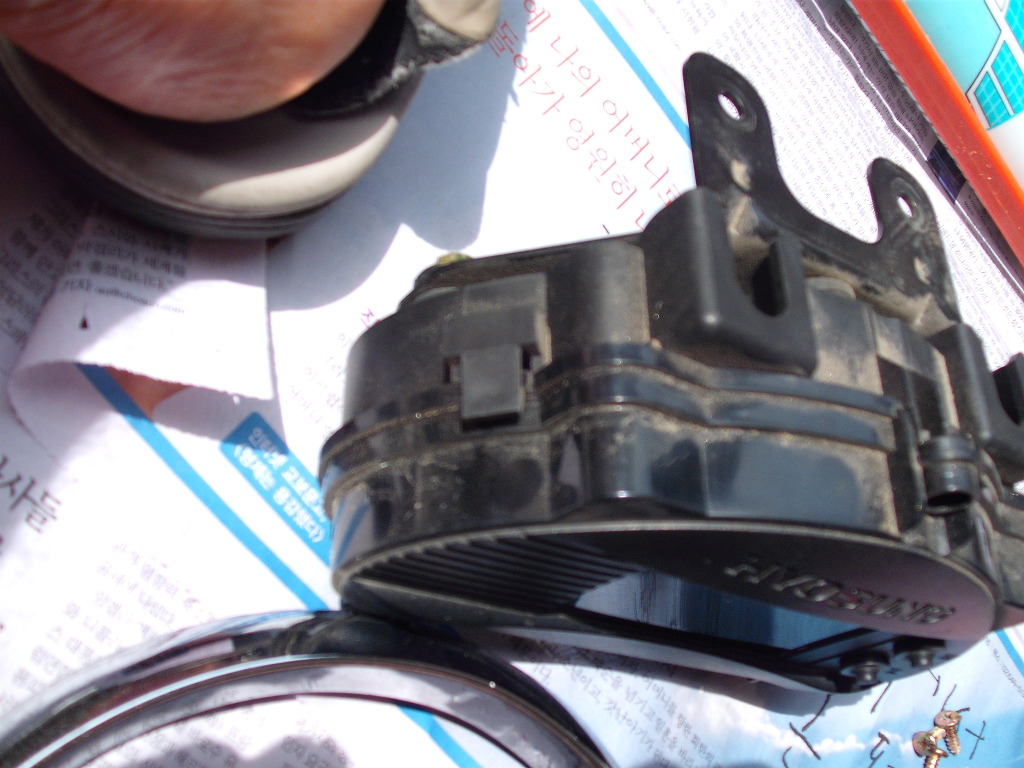

세군데 클립을 제껴주면서 뚜겅을 분리합니다. 요기하나..

 요기하나

 요기하나..

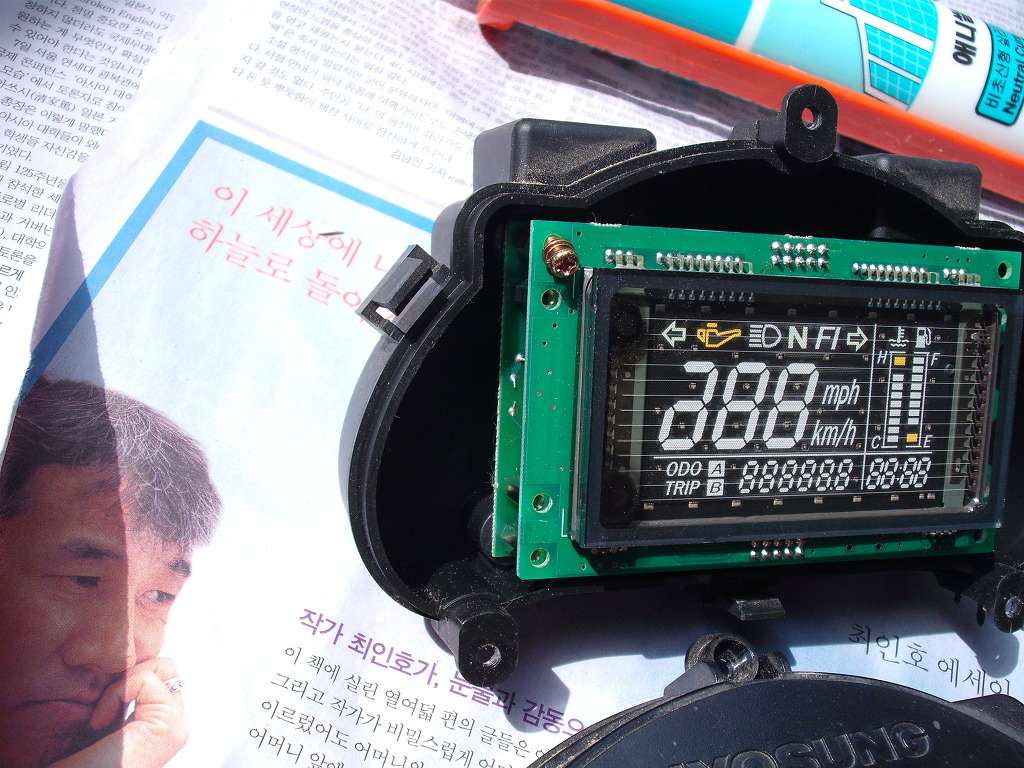

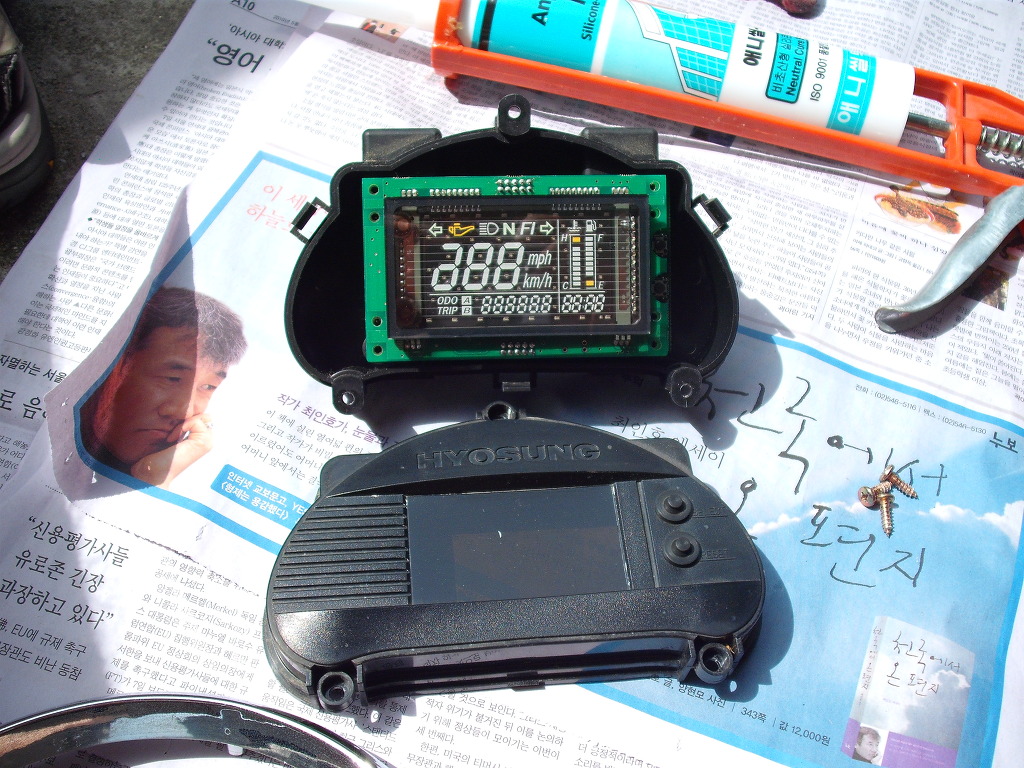

 요렇게 뚜껑을 벋기고..

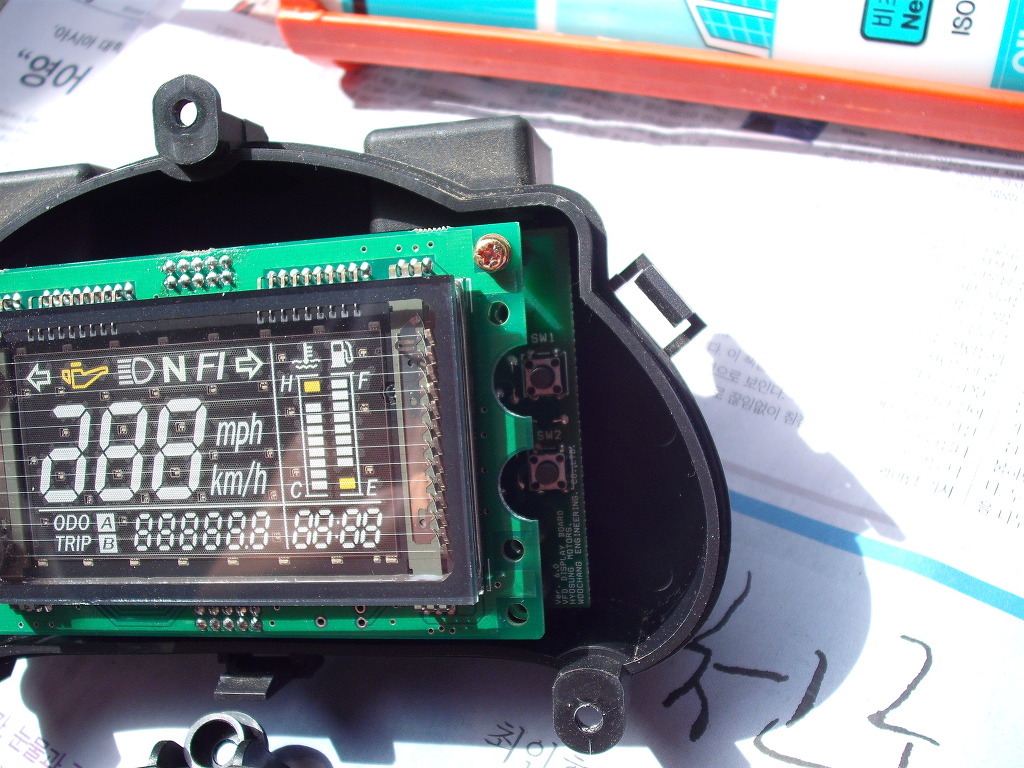

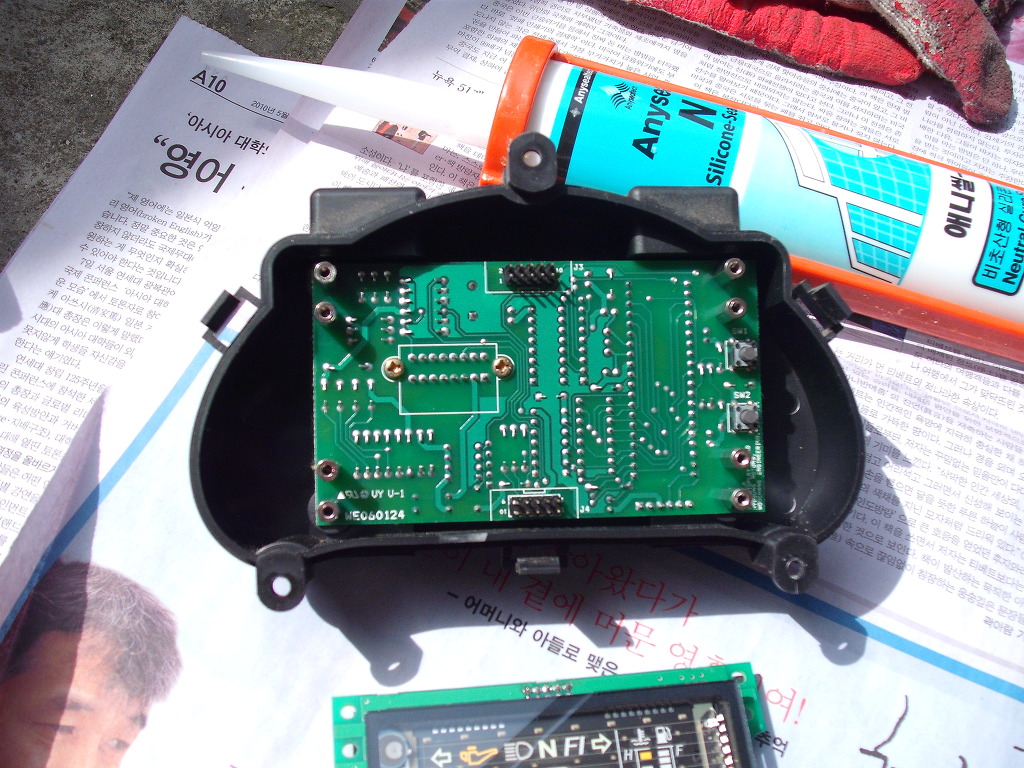

맨 앞의 기판을 분리하기위해서 좌우 4개씩의 볼트를 모두 풀어줍니다. 요기4개.. 다풀고 하나 남았져 ^^

 요기도 4개 풀고... 다풀고 하나 남았음...

 볼트 다풀었으면 기판을 살살 잘 잡아뺍니다. 핀으로 연결되어있으니 수직으로 잘 잡아 빼야 합니다. 핀이 손상되지 않도록..

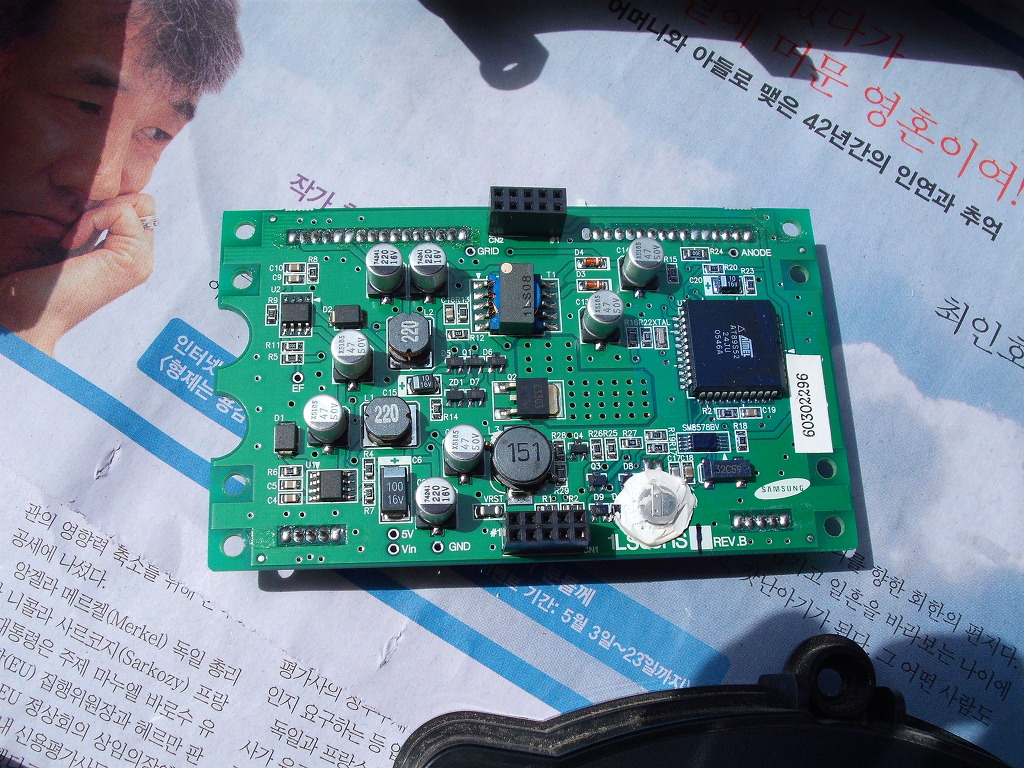

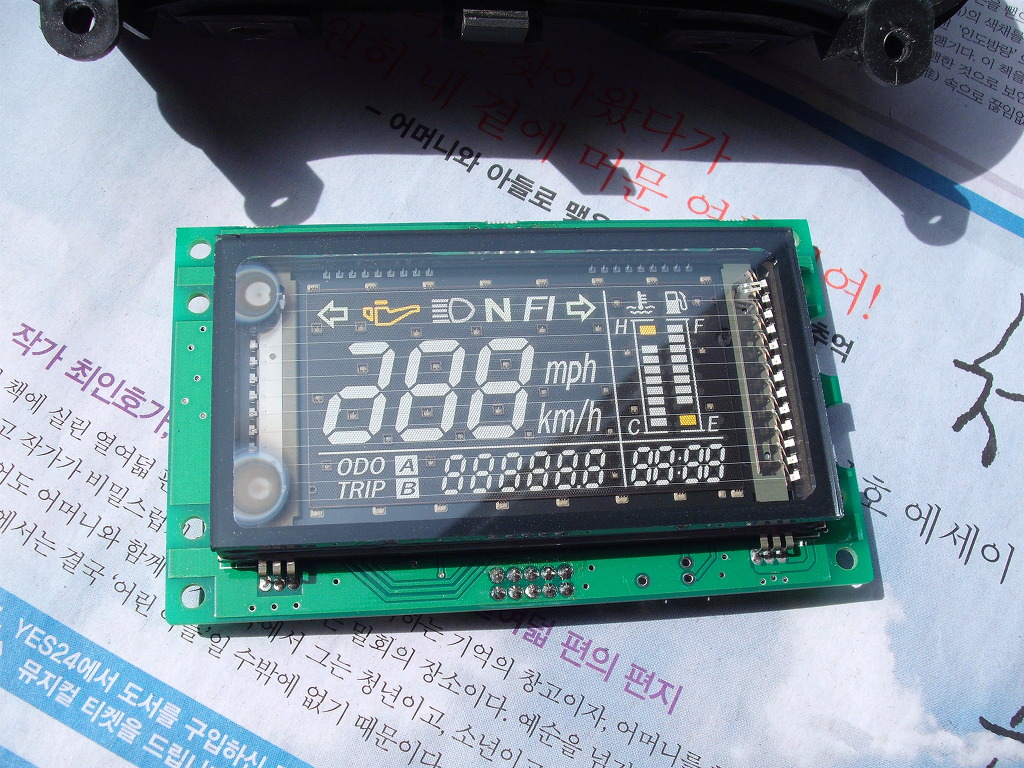

요거이 분리된 앞면 회로판입니다.

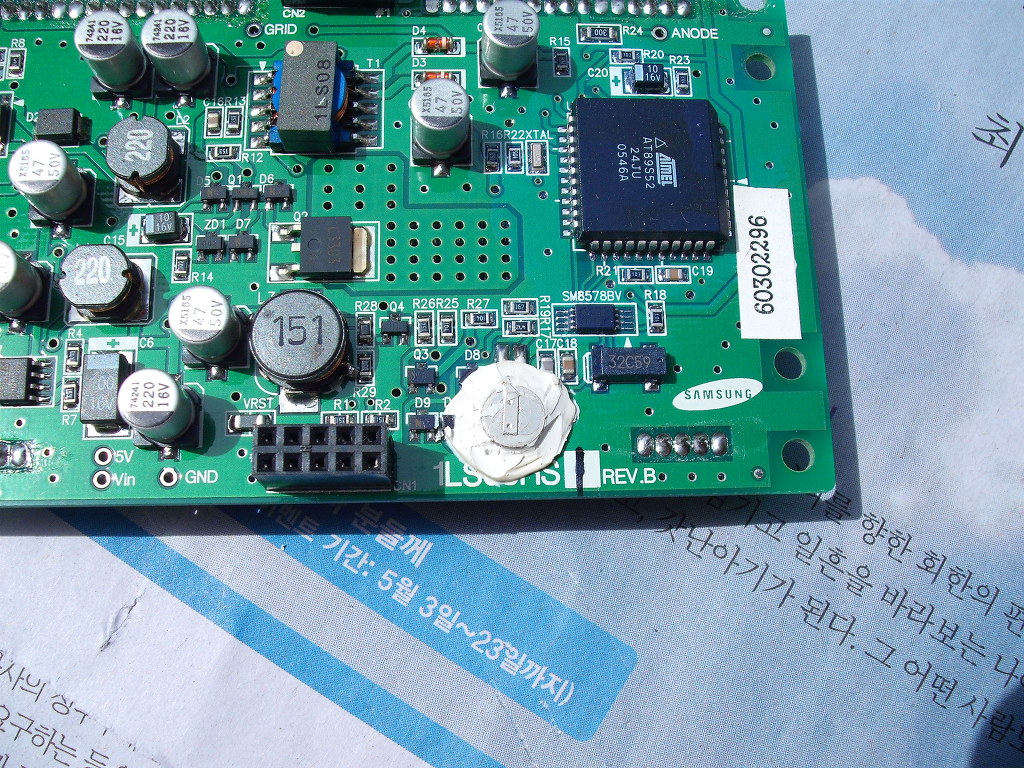

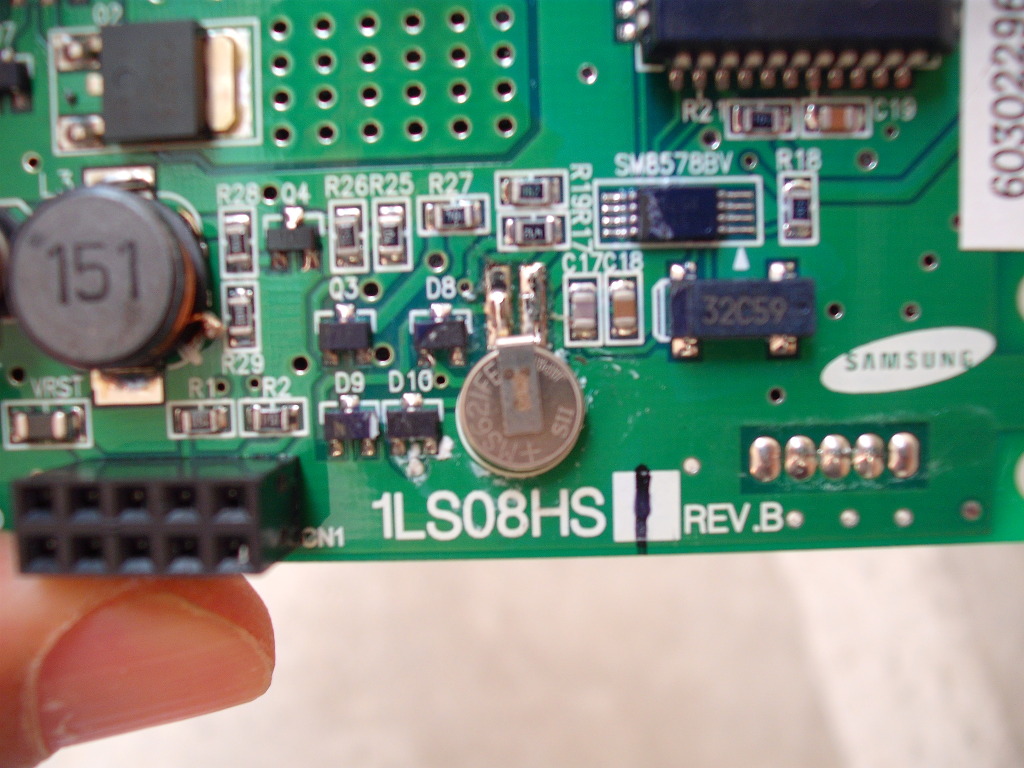

앞면을 뒤집어보세요.. 실리콘으로 발라져있는 녀석이 하나 보이시나요? 그거이 배터리 입니다. 고놈을 교체할겁니다.

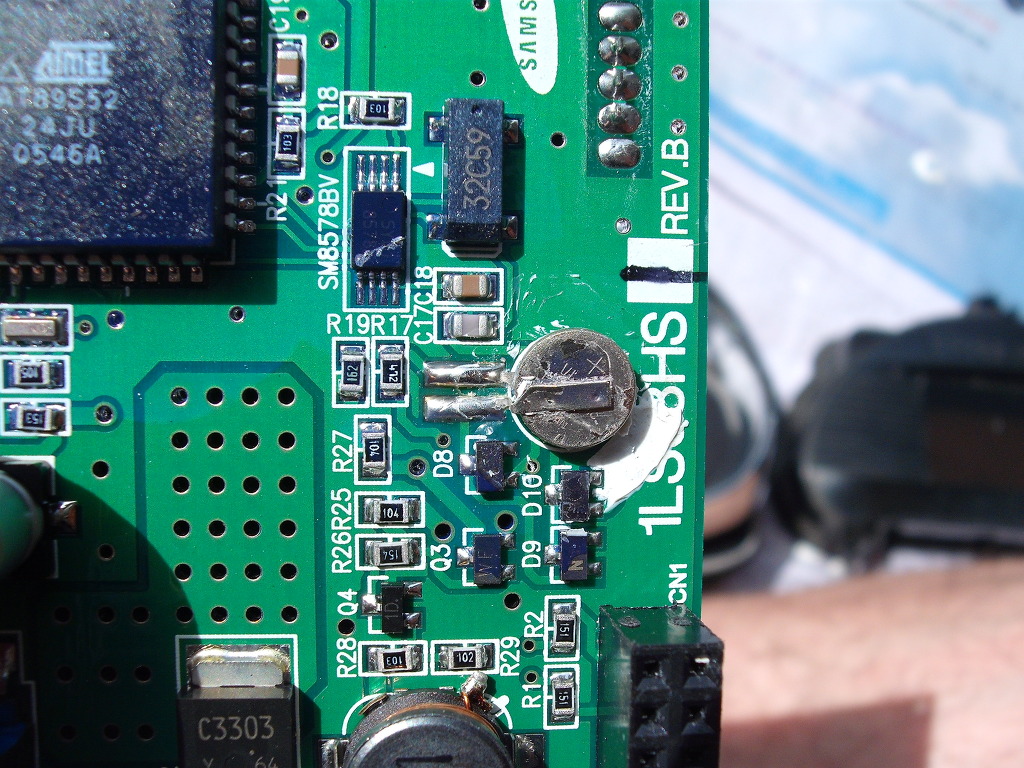

칼로 기판이 상하지 않도록 실리콘을 제거해봅니다.. 문제가 있네요.. 간단히 교체할 녀석이 아니군여..

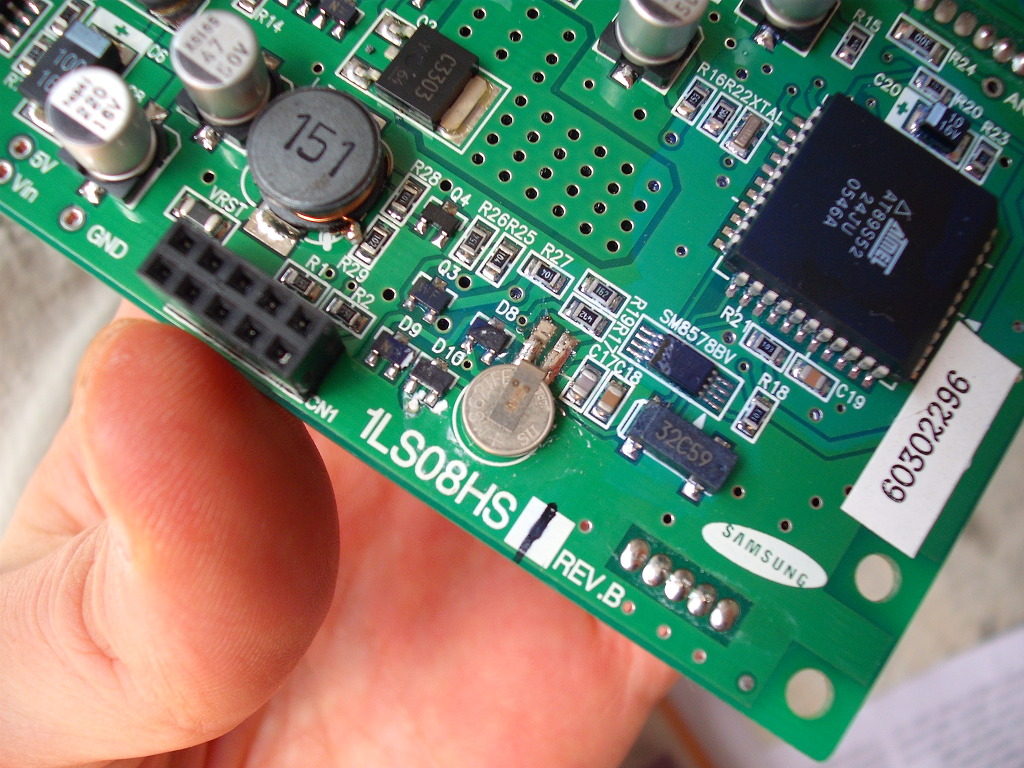

기판에 납으로 땜질하는 녀석입니다. 흐~~~~

배터리 모델번호는 VL621, 0.3Volt 5.5mAh 짜리 배터리 입니다. 어찌할까 고민좀 했습니다. 인터넷을 뒤져보니 부품(배터리)가격은

800~900원 정도. 직접 교체하려면 배터리 구매하고 인두하고 납도 있어야 납땜을 할 수 있겠군여..

결론은 ......  전자상가갔더니 네비게이션 A/S하는 점포가 있더라구여.. 이 배터리가 네비게이션에 주로 사용되는 모델이랍니다.

거기 점포가서 3000원 주고 교체했습니다. 인두까지 사는거보다 그냥 3000원에 해결... ^^;;

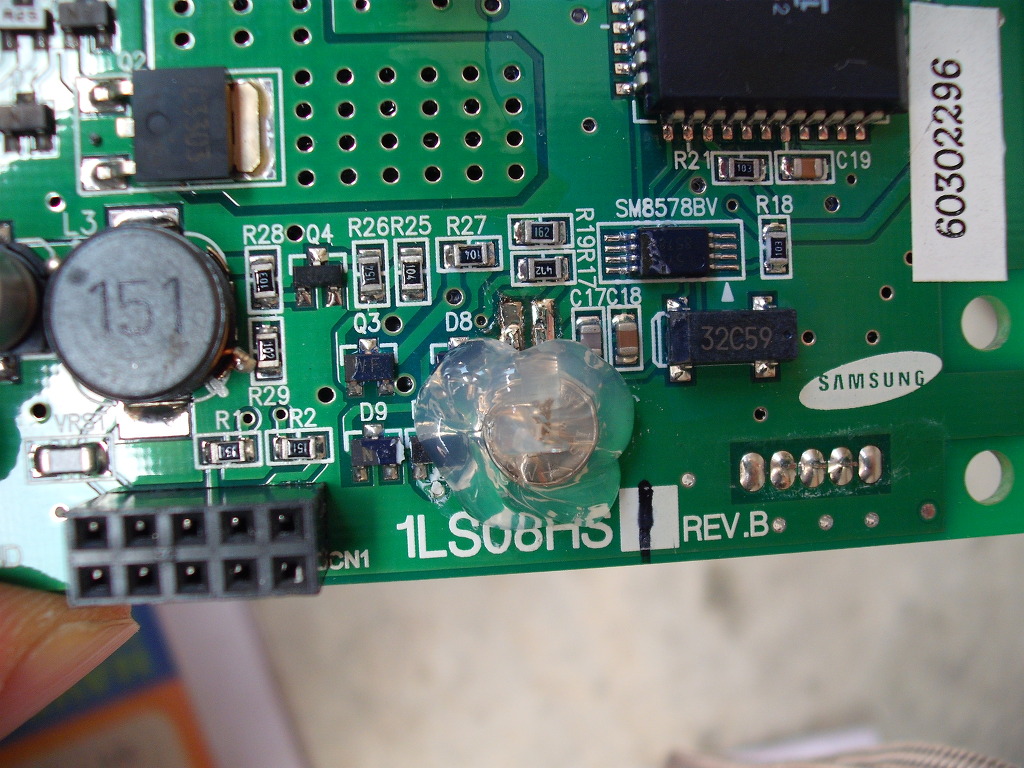

진동때문에 문제가 생기지 않도록 실리콘을 한번 발라주고..

조립은 분해의 역순으로..ㅋㅋㅋㅋㅋ

시계기능을 복구했습니다. ㅋㅋㅋㅋ

배터리 교체비용 3000냥(부품사서하면 900원입니다^^)

실리콘 2000원(요거 조금 발르는건데.. 안발라도 상관없을거 같습니다.. ^^;;)

요거요거...  저와 비슷한 연식인 분들....  배터리가 대략 3-4년이면 다 방전된답니다.

ㅋㅋㅋㅋㅋㅋㅋ 배터리 교체하세요 ^^  정상적으로 잘 돌아가는 시계를 보실 수 있습니다. ^^

배터리 교체좀 쉽게될수 있도록 하면 안되나?? 최소한 납땜질 하지 않게 그냥 끼워넣도록 말이져.. 흠....

[가방타기3기]

헐? 저는 계기판 통째로 갈앗는대.............................................................................덕분에 키로수 0000됫엇지요...(무료 교채..)계기판이 2년인가...1년인가..전화해도 기술팀에서도 센터에서 점검하고 그냥보내라고해서 보냇는대 의외로 베터리....간단하다면 간단하지만 몰르면 엄청 난해하죠 ㅠ

[크리에이터]

3볼트입니다

[윤소장]

감사하게 잘보고 잘 고쳤습니다. 용산 전자랜드 지하에 가니 밧데리 롤더가 있어 별도 전선납땜연결하였고 밧데리를
큰것으로 했기에 조금수명이 길어지겠지요. 아무튼 정보 잘 활용했습니다.

[유노(인천/서창)]

감사합니다! 제 오토바이가 2006년 미라주 지금 딱 이증상 입니다
해보겠습니다 ~~~ 꾸벅

[동전 통(경기시흥)]

제것도 이증상이었는데 좋은정보 감사합니다
