GAME PORT 조이스틱 USB포트로 변경하여 사용하기 (MS Sidewinder precision Pro)

[박영진_Dovegray]

얼마전에 세상사는 이야기에 올렸었는데 이쪽으로 글을 옮겨달라는 요청이있어 혹시나 도움이 될까 싶어

홈칵핏 제작게시판에도 올립니다.

MS SideWinder Precision Pro 참 튼튼하여 오래도 썼네요. 청소겸 안을 뜯어봤더니 옵티컬식인것 같더군요.

O/S를 Windows 7 x64 로 바꾸고나서 기존에 쓰던 Sound Card 의 GAME PORT 는 더이상 지원하지 않더군요.

그동안 잘 써왔던건데, 갑자기 바꾸려니, 바꾸고싶던 요크 시스템을 사기엔 아직 자금이 부족하고 그렇다고

좀 저렴한 조이스틱을 사자니 마음에 들지않고 돈도 아깝더군요. 물론 이 조이스틱을 변환해주는 컨버터를 팔긴 합니다만

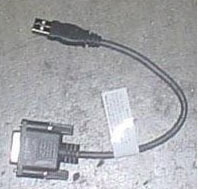

(바로 아래사진)

Belkin F3U200-08INCH DB15 8-Inch USB Joystick Adapter for SideWinder

이걸 구매대행하면 4만원 중반대 금액이 나오므로 참 사기도 애매한 가격입니다, 또한 언제 올지도 기약이 없습니다.

그리하여 시간날때마다 인터넷을 찾아 방법을 찾아냈습니다.

(관련글은 아래 링크로 들어가면 볼 수 있습니다.)

http://www.descentbb.net/viewtopic.php?t=14791

방법은 아래와 같습니다.

1. USB pin 1 (red, Vbus) --> GP pin 1 (5V)
2. USB pin 2 (white, D-) --> GP pin 14 (BY2)
3. USB pin 3 (green, D+) --> GP pin 10 (BY1)
4. USB pin 4 (black, GND) --> GP pin 4 (GND)
5. USB shield --> GP shield
6. GP pin 2 (BX1) --> GP pin 7 (BX2)
GP = Gameport. Colors in () are the USB cable colors.

이 방법은 MS SideWinder Precision Pro 에서 사용하였으며 다른 조이스틱 에서의 사용 가능 여부는 알지 못합니다.

제작 사진 첨부 하겠습니다.

USB케이블은 두꺼운 걸로 사용.

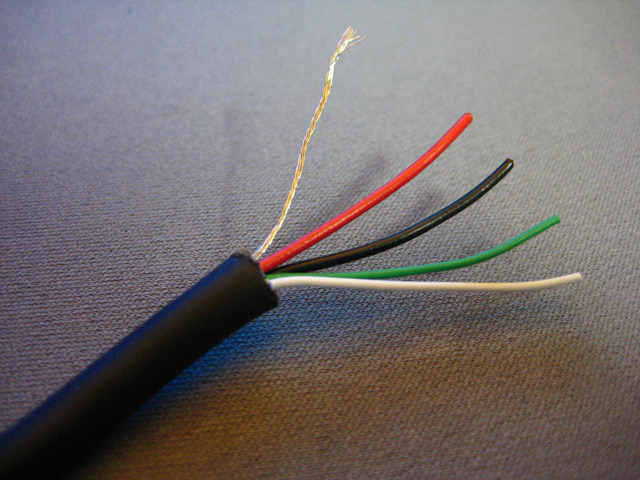

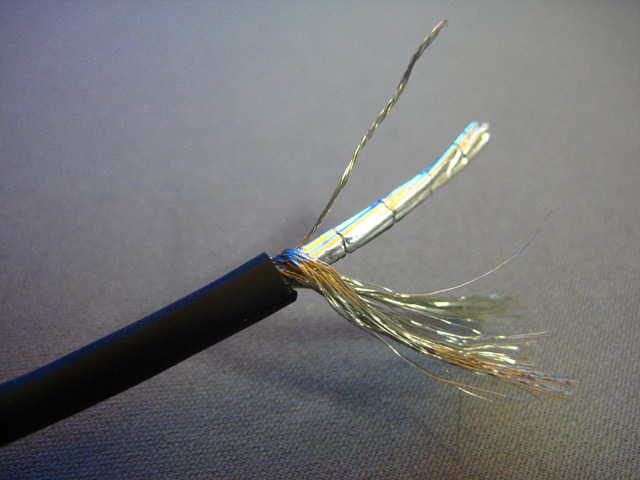

UBS케이블 피복을 벗기면 외부를 감싸고 있는 USB shield 에 연결된 선이있습니다 우선 빼놓습니다.

USB케이블안쪽에는 빨,녹,흰,흑 선 네가닥이있습니다.

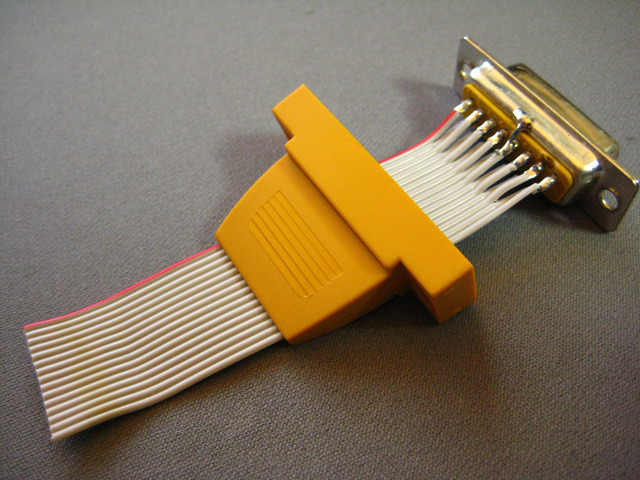

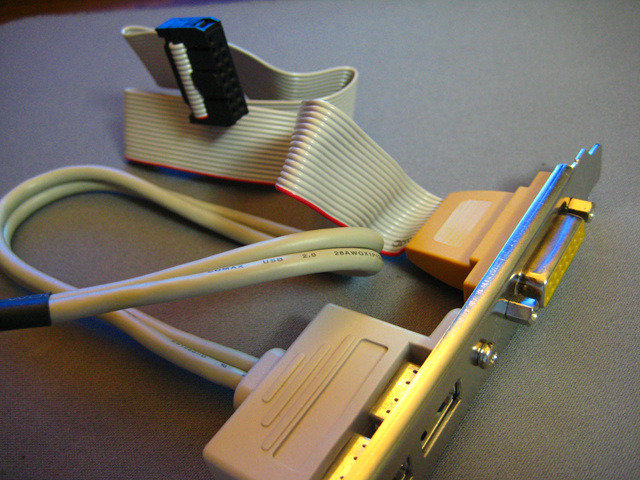

오픈마켓에서 구입한 조이스틱 연결 브라켓 천원주고샀습니다.

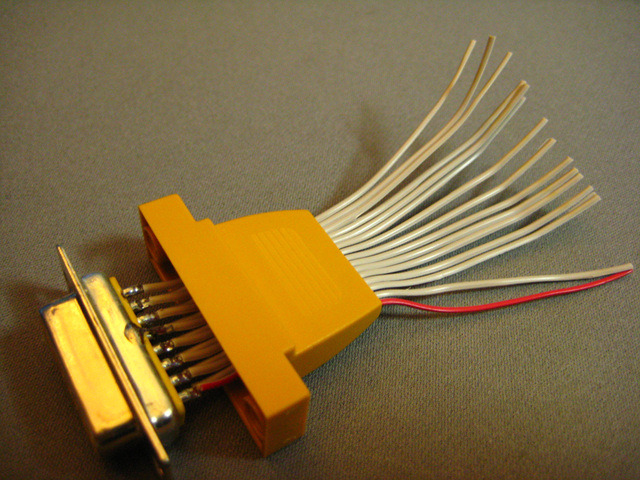

조이스틱 케이블을 분해. 두번째 사진에 있었던 USB케이블의 USB Shield 로 연결된 전선은

GAME PORT Shield 와연결된 GP 5번 과 연결. 어떤 게임포트는 내부에서 4,5 번이 붙어있는경우도있음.

이때는 GP4 번으로 연결해도됨.

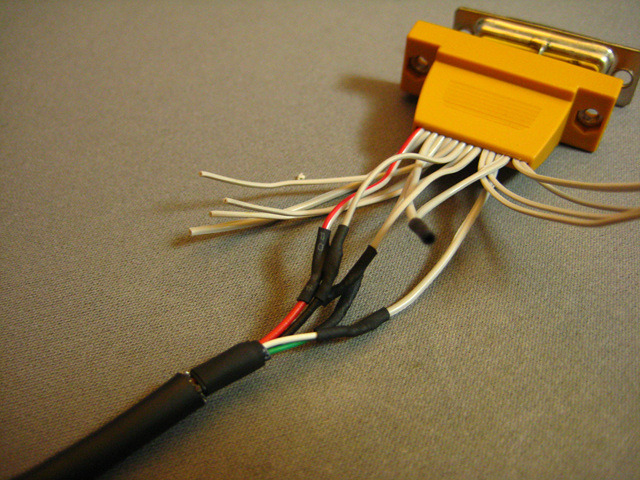

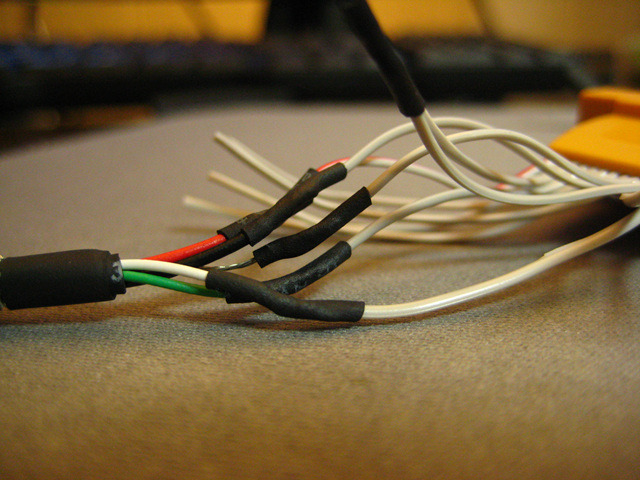

위에 설명된 대로 선을 연결하고 수축튜브로 마무리

필요없는 선을 자르지 않은 이유는 수축튜브로 마무리할때 힘을받아 쉽게 꺽이지 않게 함 입니다.

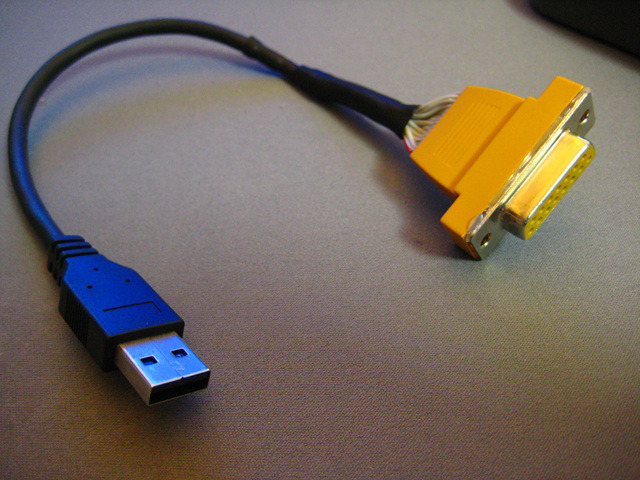

완성됐습니다. WINDOWS XP (32bit) , WINDOWS 7 x64 에서 모두 자동인식하며 물론 모든기능을 FS에서 사용 가능합니다.

PC USB PORT에 연결 후 인식완료. 가끔 인식을 잘못하면 다른 USB포트로 연결. (USB 3.0 포트에 연결하면

잘 인식이 안되는것 같음)

이글이 누군가에겐 도움이 됐으면 하며 혹시 궁금하신점 있으면 쪽지주십시오. 혹시라도 제작하실 분은

케이블 위치를 잘보시며 연결하시고 Pc에 연결시에는 연결선들을 만저보아 이상발열이 없는지

혹여 이상한 냄새가 나지않는지 확인해보아야 합니다. (이런경우는 책임지지 않습니다~ ^_^)

[박영진_Dovegray]

도움이 되셨다니 기쁘네요 저도 같은 고민을 했었습니다~

[시기-Keesler]

오호~~~. 예전에 알았다면 좋았을텐데요. 좋은 자료입니다

[붉은바다]

좋은 정보 고맙습니다. 그런데 6번은 어떻게 연결 해야하는 걸까요?

[박영진_Dovegray]

게임포트 자체 2번 7번 핀을 이어주면 됩니다.
