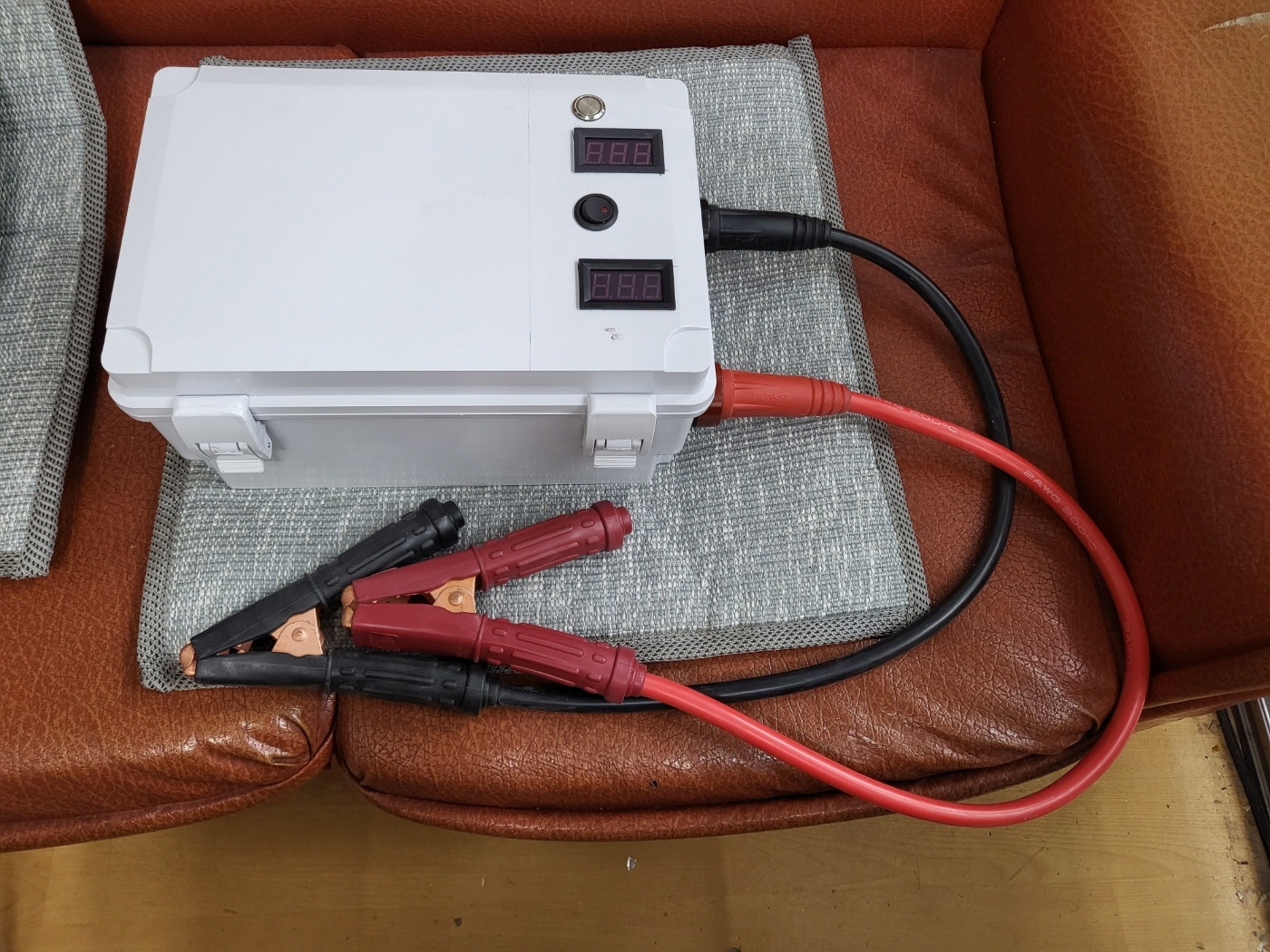

캐패시터를 이용해서
비상시에 점프를 할수 있는
시동용 배터리를 만들어 보았습니다

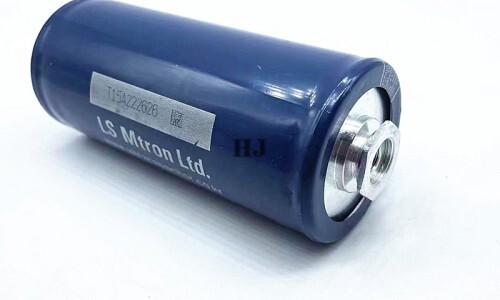

2.7V 3000F 캐패시터를
6개를 직렬로 연결하여
만충시 16.2V 가 나오는
캐패시터를 이용한 배터리
알리익스프레스에서
제일 저렴한 캐패시터를 구입 했습니다

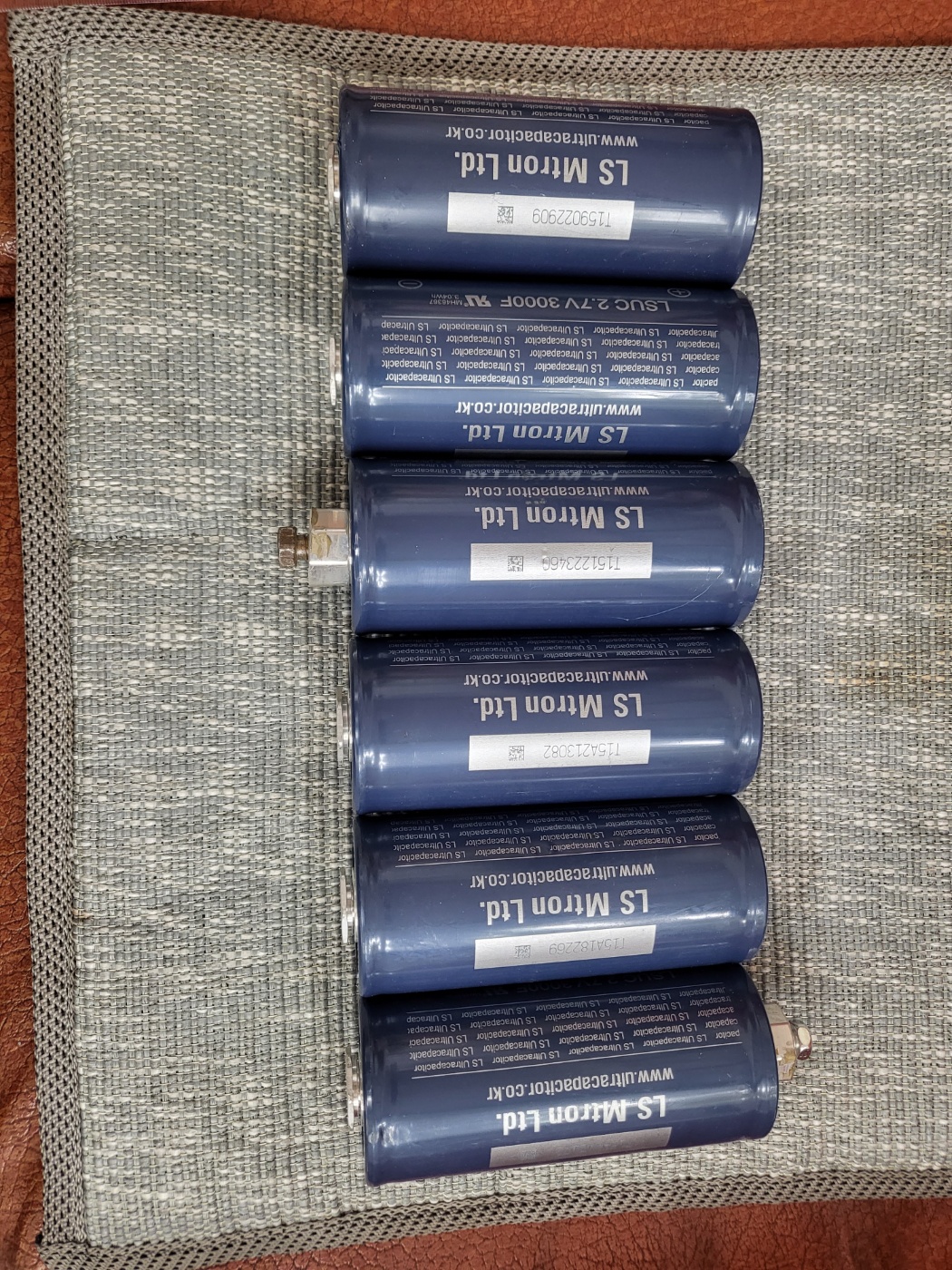

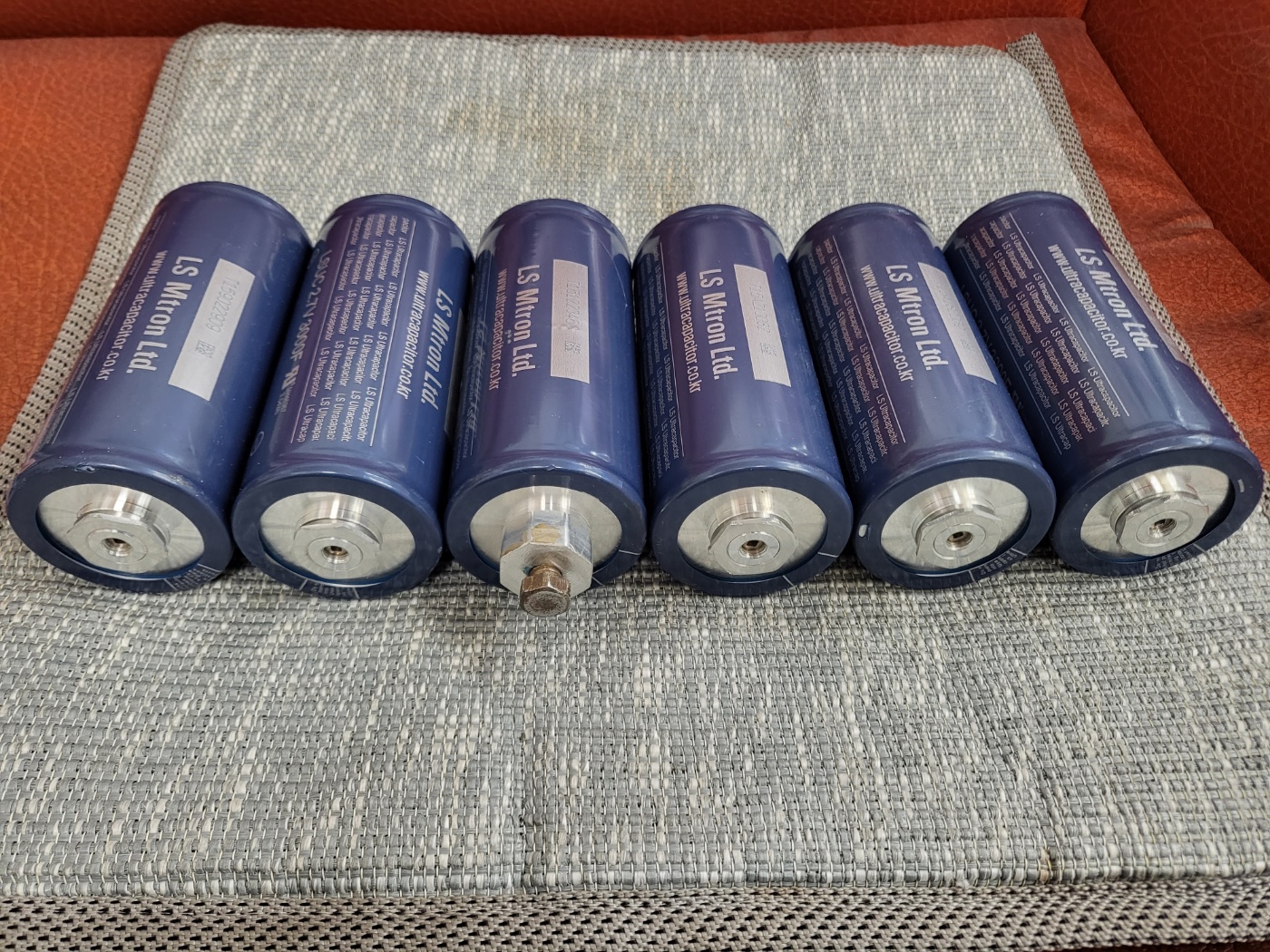

박스를 개봉해 보니
캐패시터 수축튜브에 이물질과
찢어진 부분이 좀 있네요
어디에 사용했던 흔적으로 보입니다
영 찜찜하네요
전원은 잘 나올지가 궁금합니다

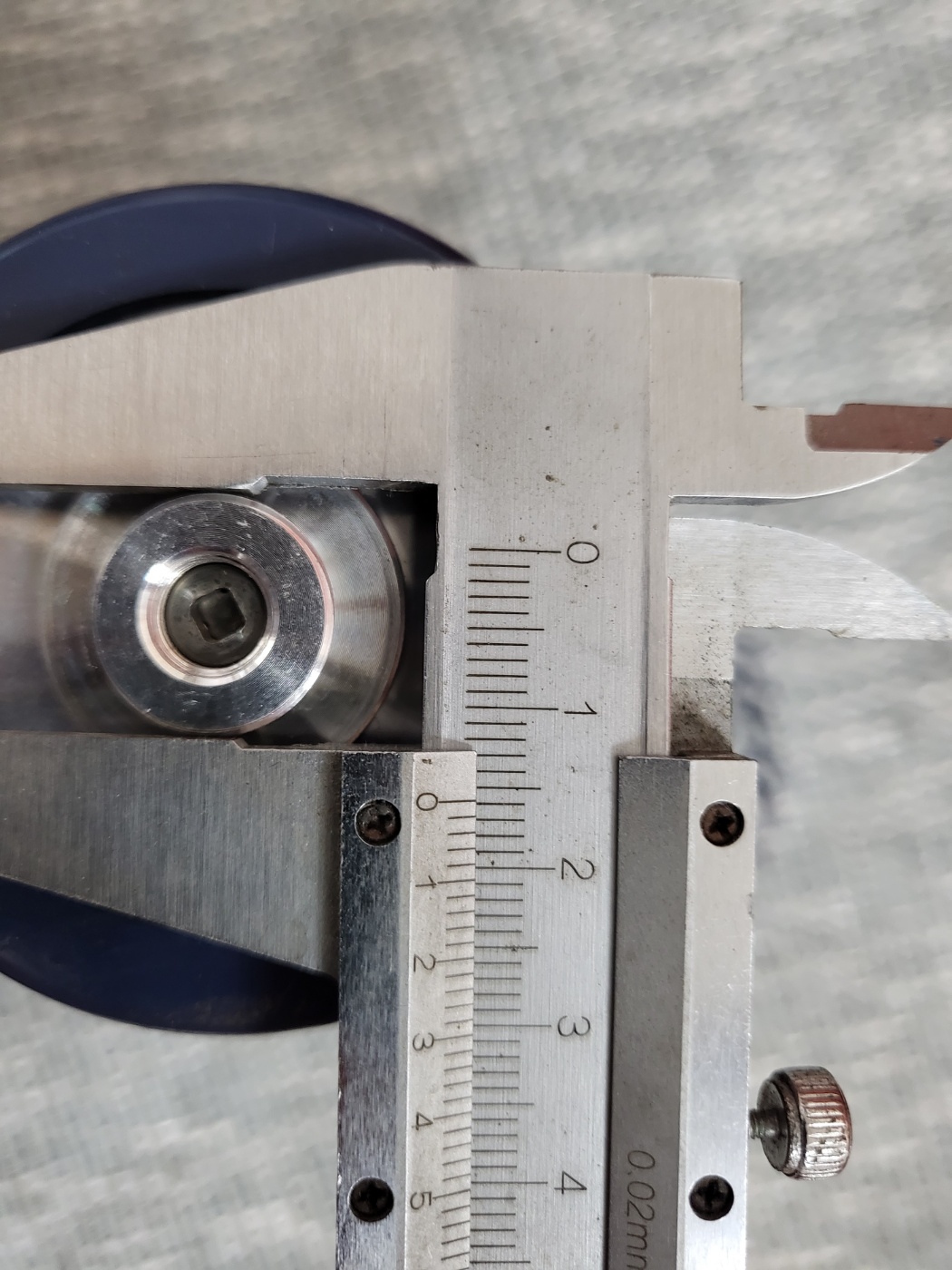

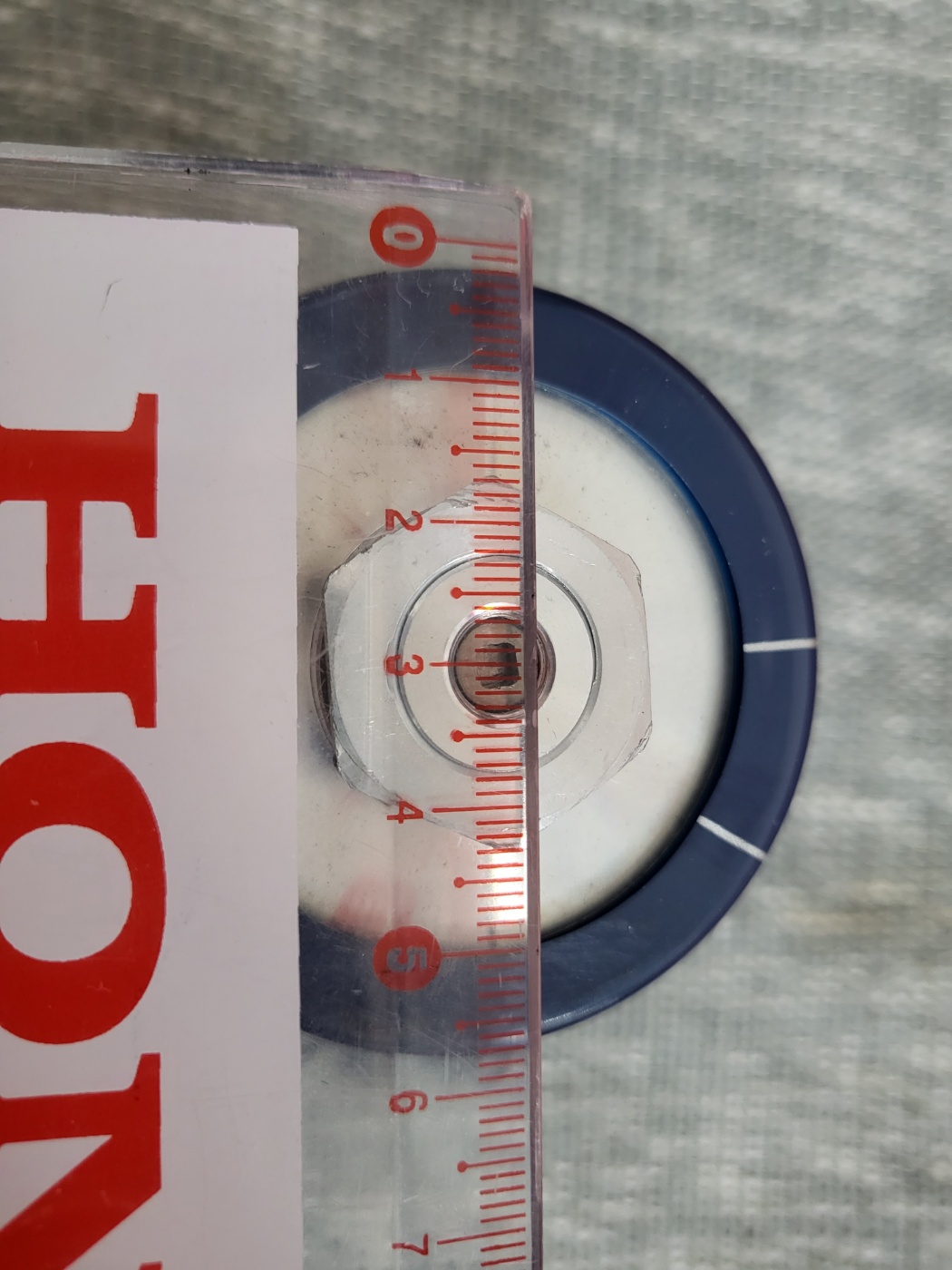

부스트바를 고정할 부분인
볼트부분이
16mm 네요

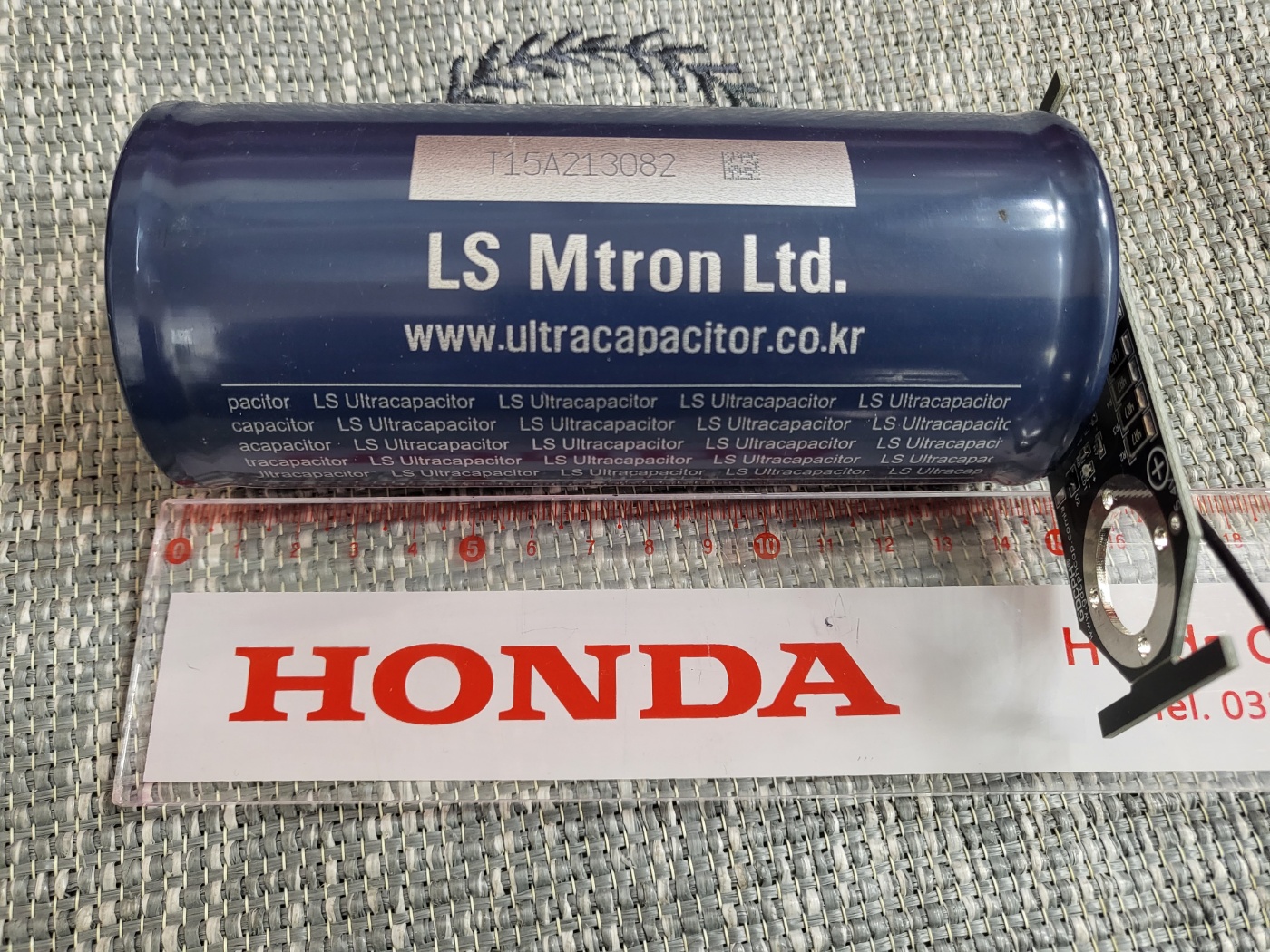

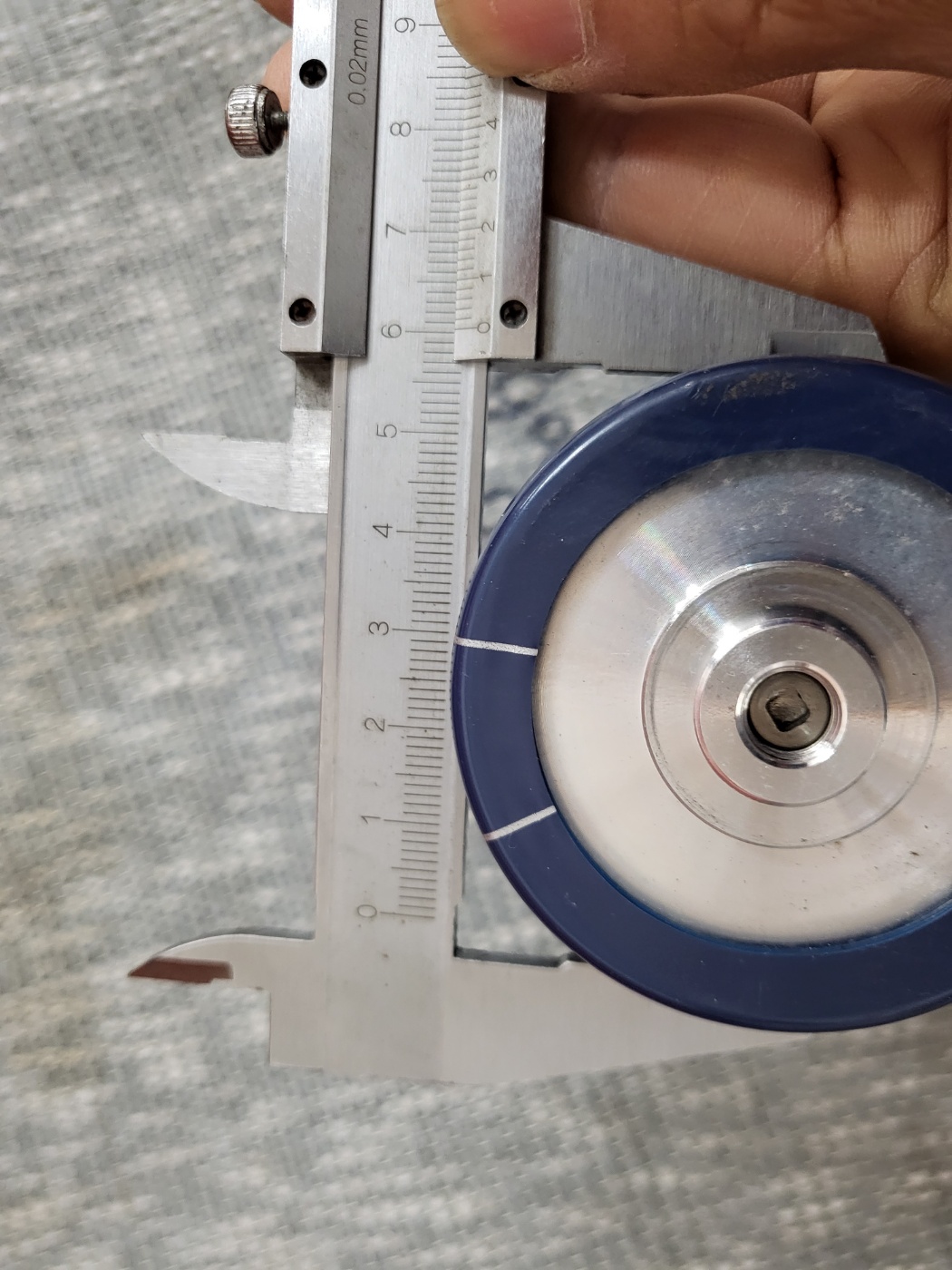

콘덴서의 굵기는
60mm 이고

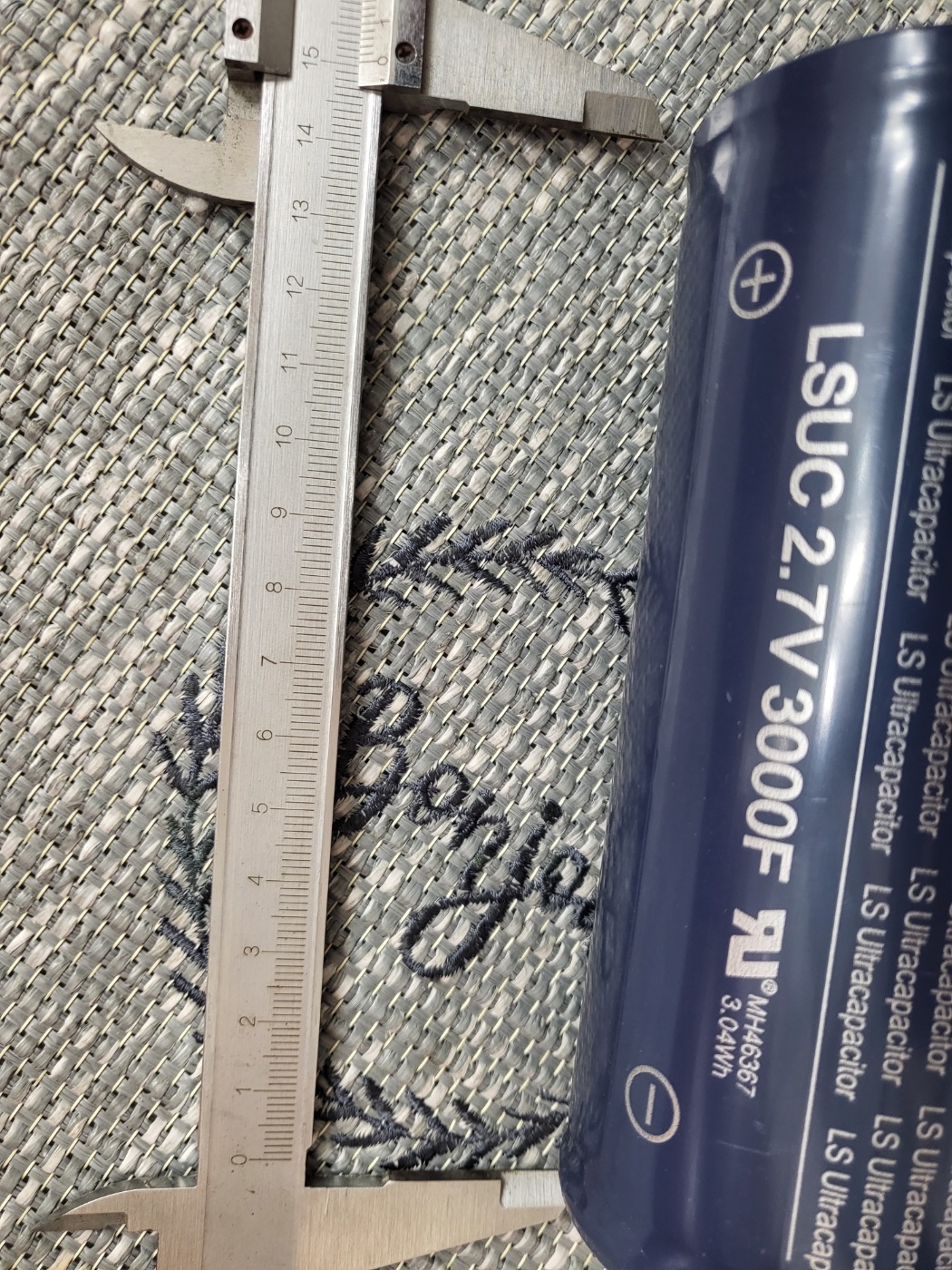

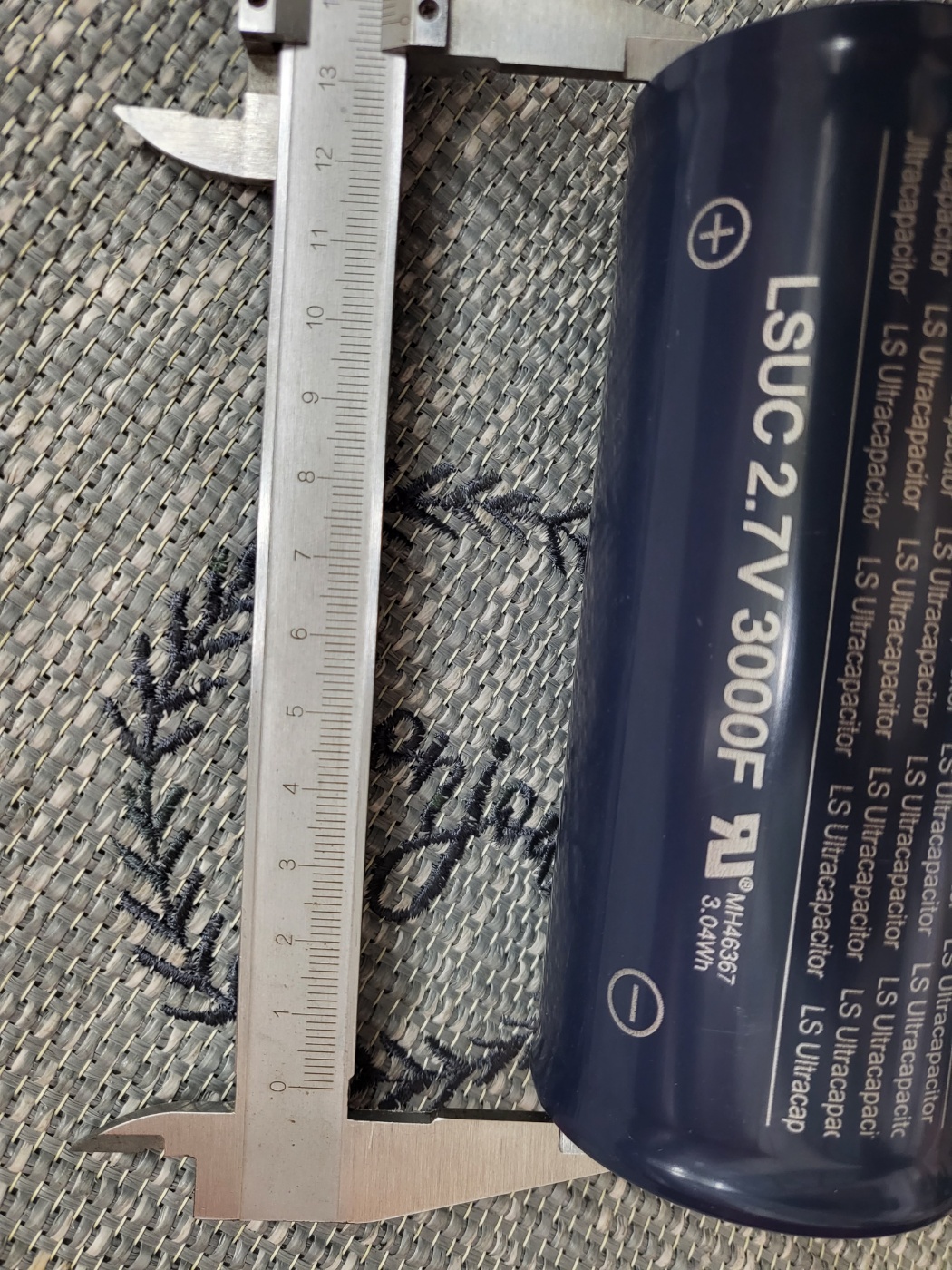

콘덴서의 길이는
150mm네요

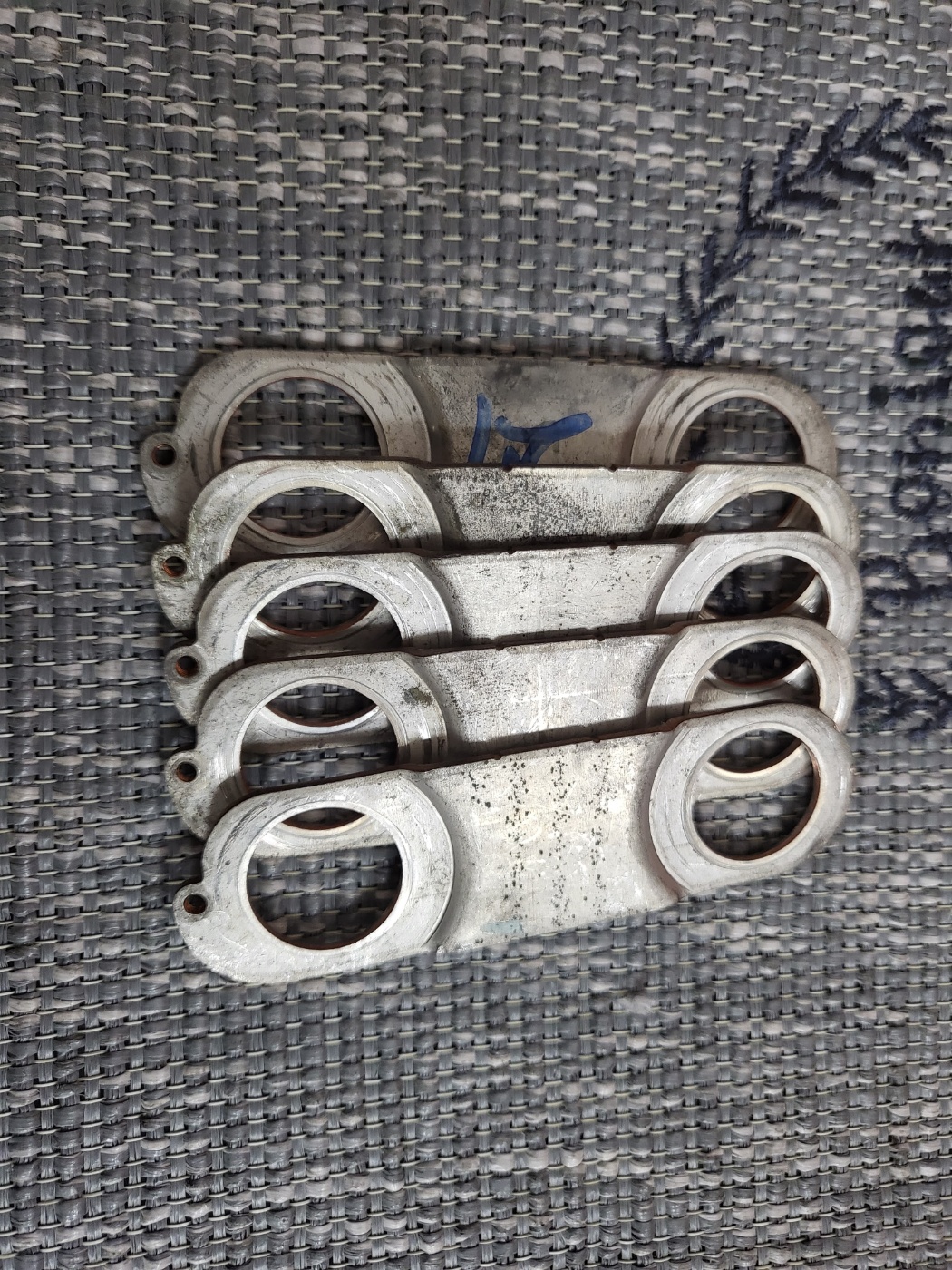

부스트바는
총 5개가 필요합니다
6S 1P로 만듭니다

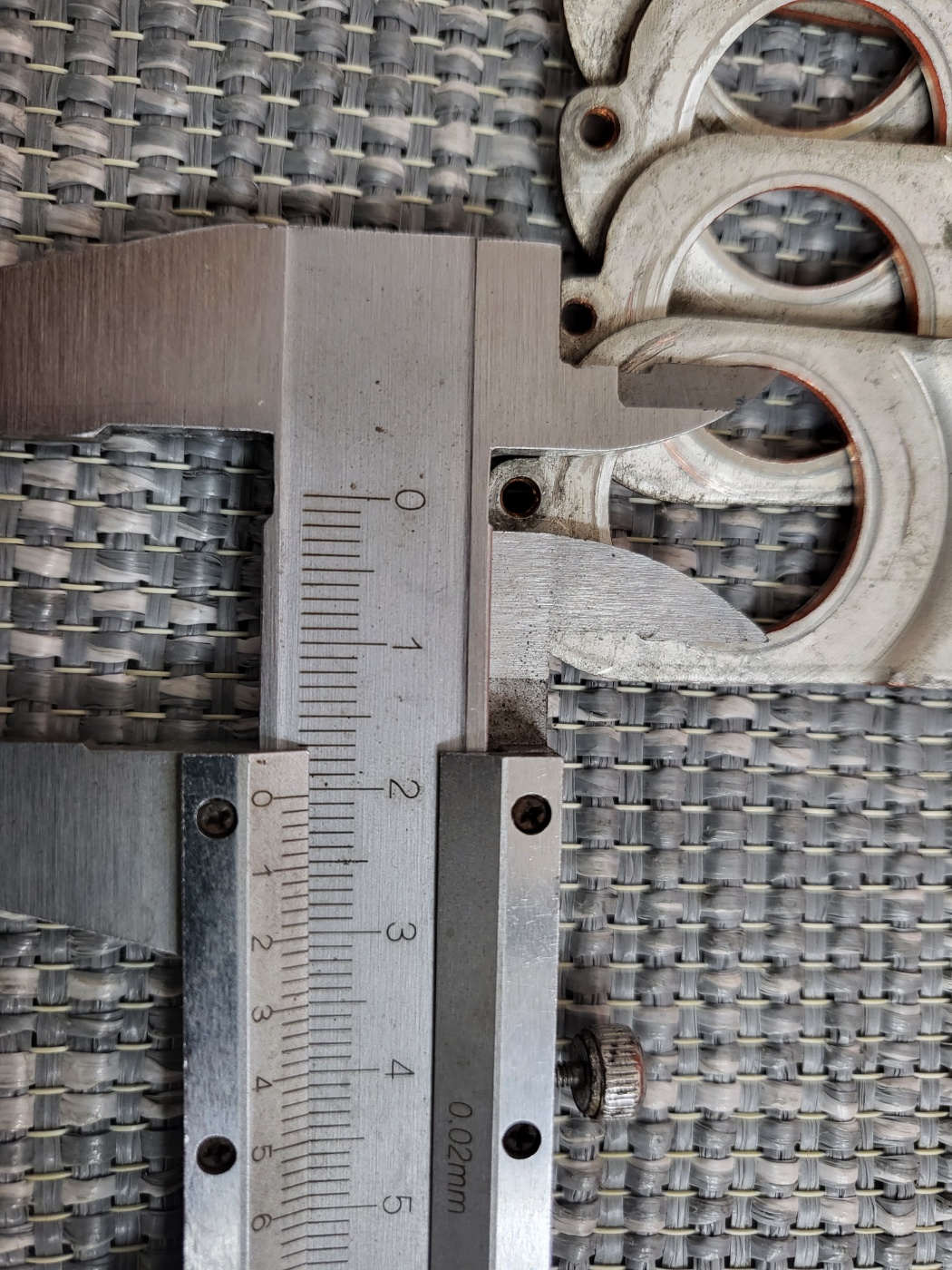

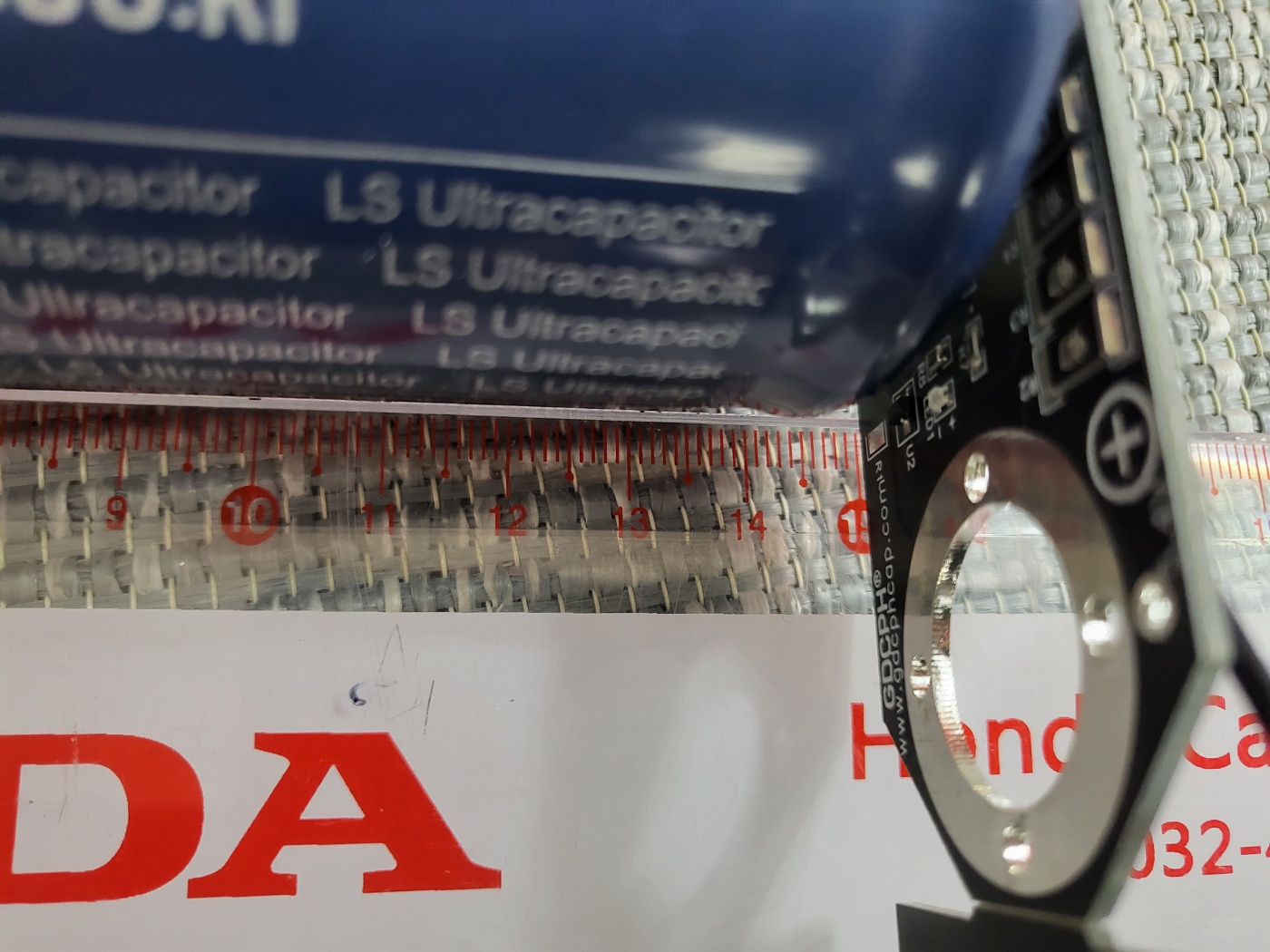

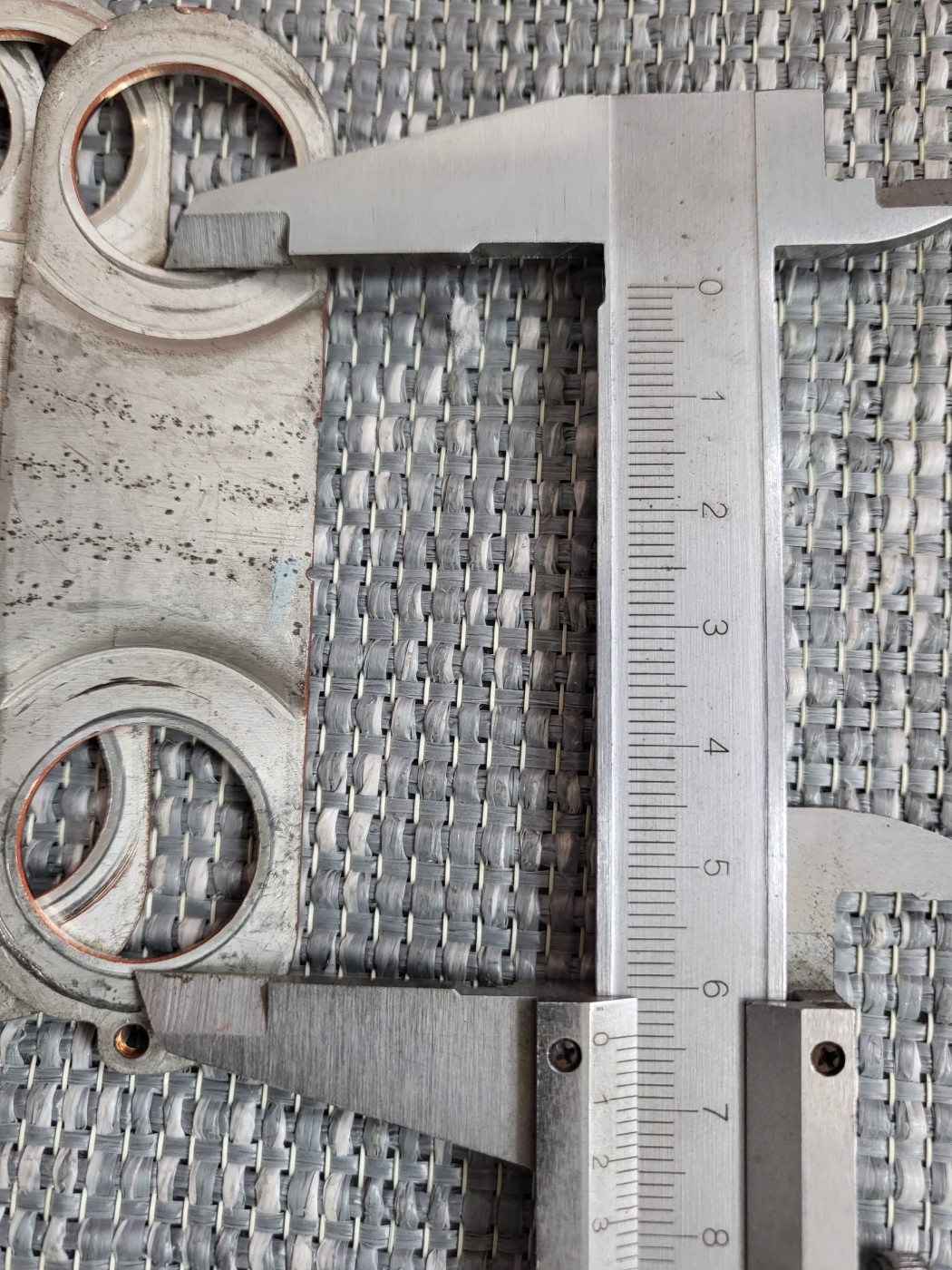

부스트바의 내경은
60mm
홀의 간격은 65mm

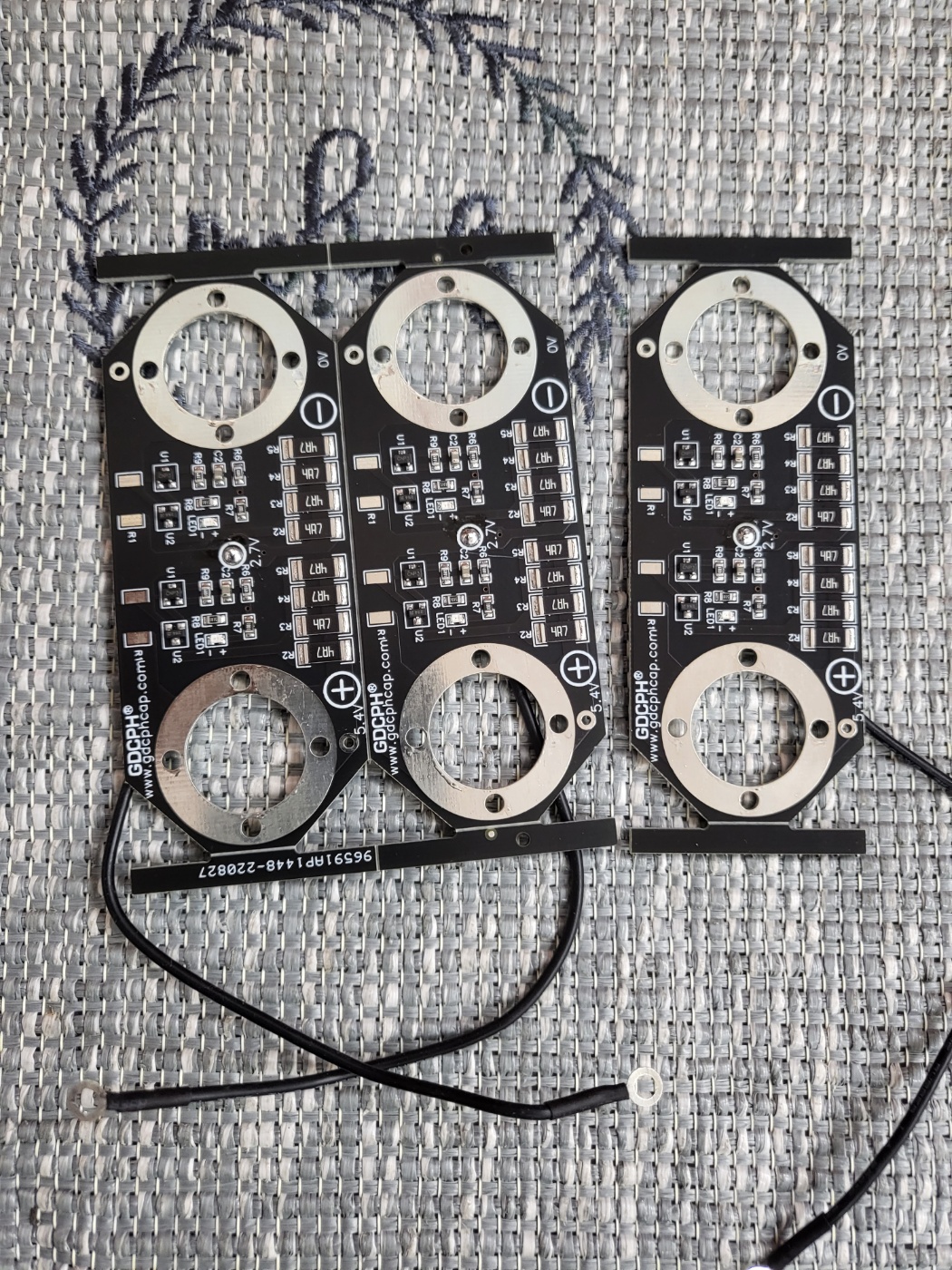

보호회로는
3개가 필요합니다

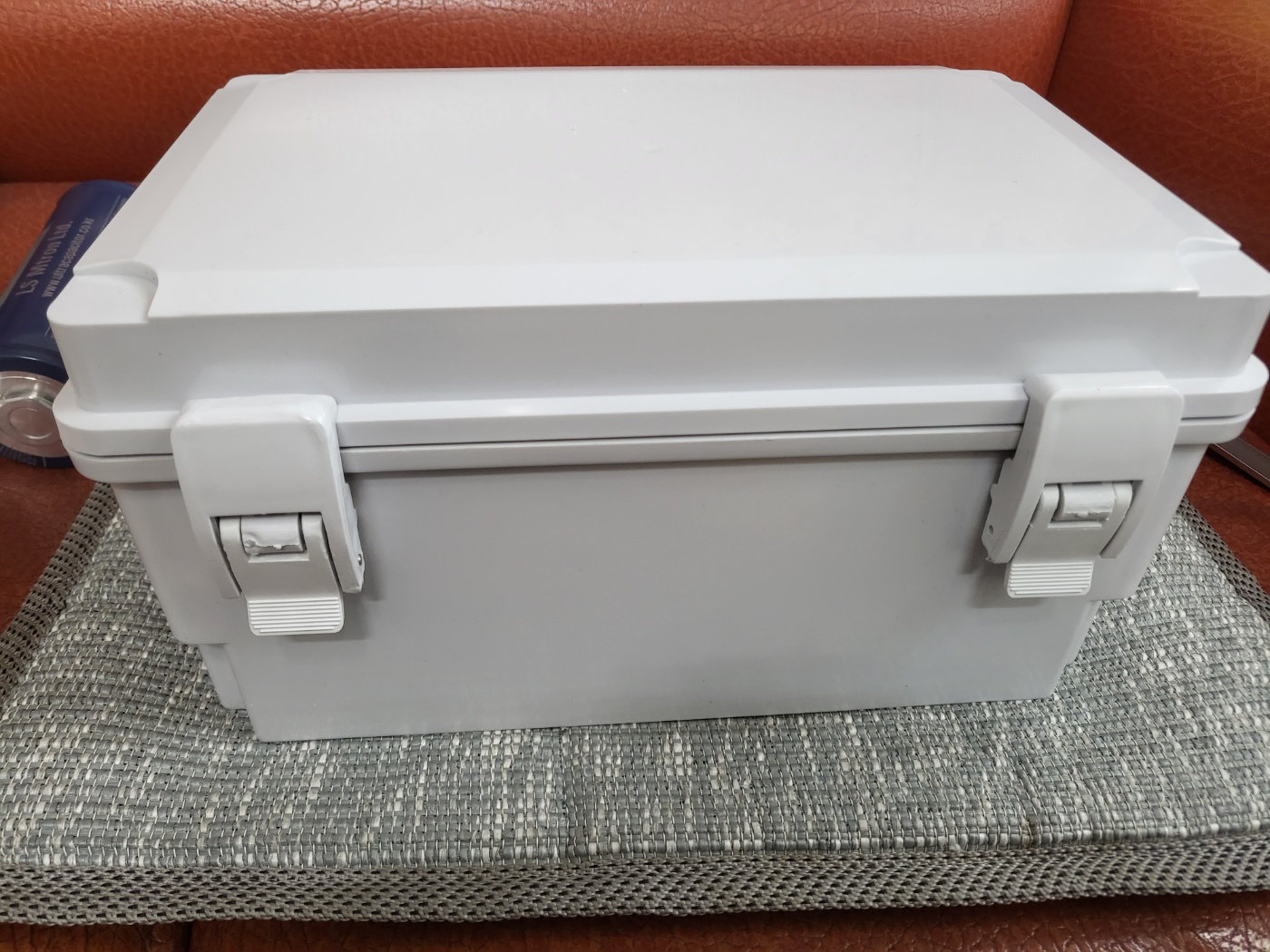

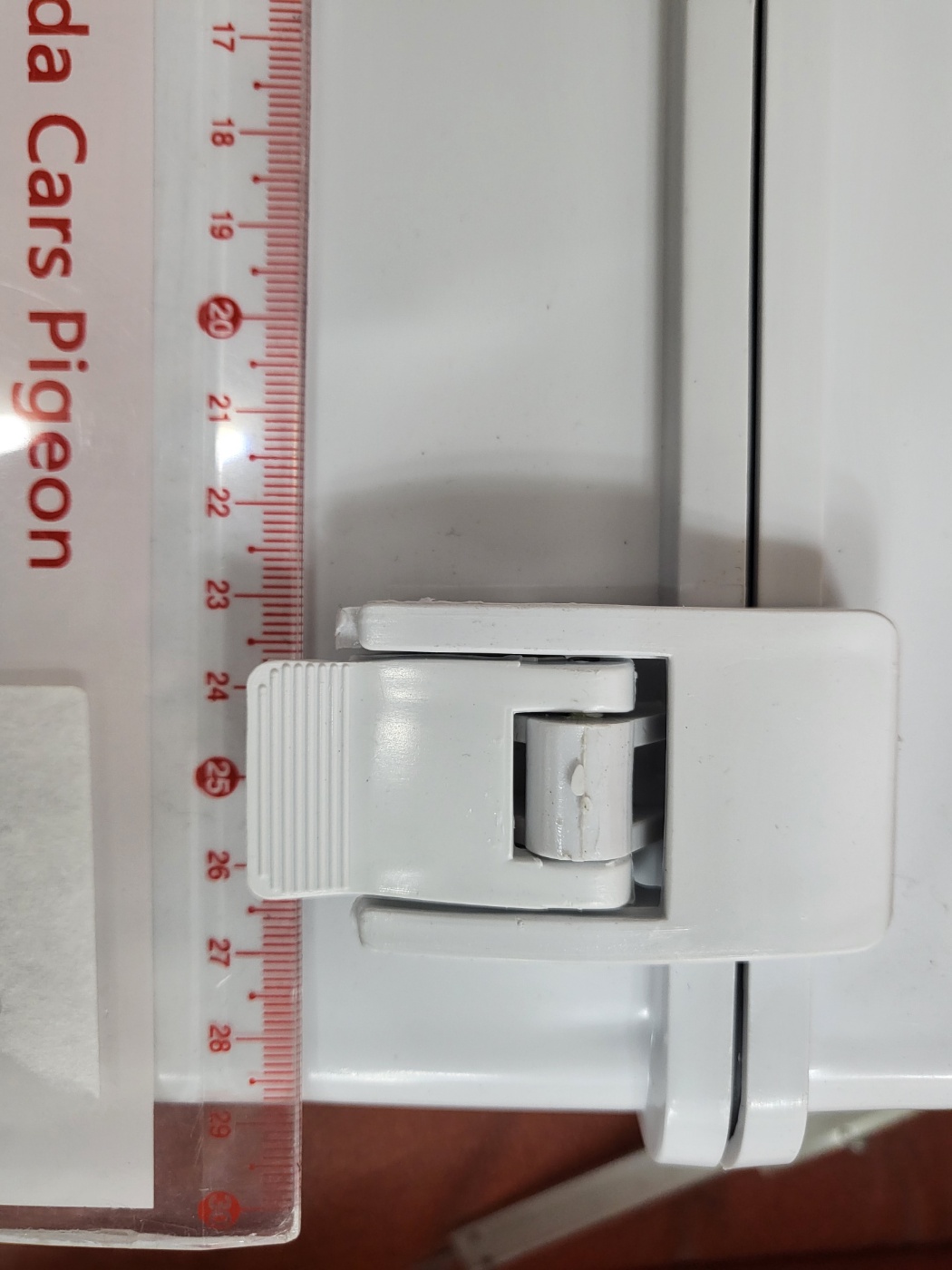

박스는 하이박스를 이용합니다
가로*세로* 높이
300*180*150 사이즈입니다

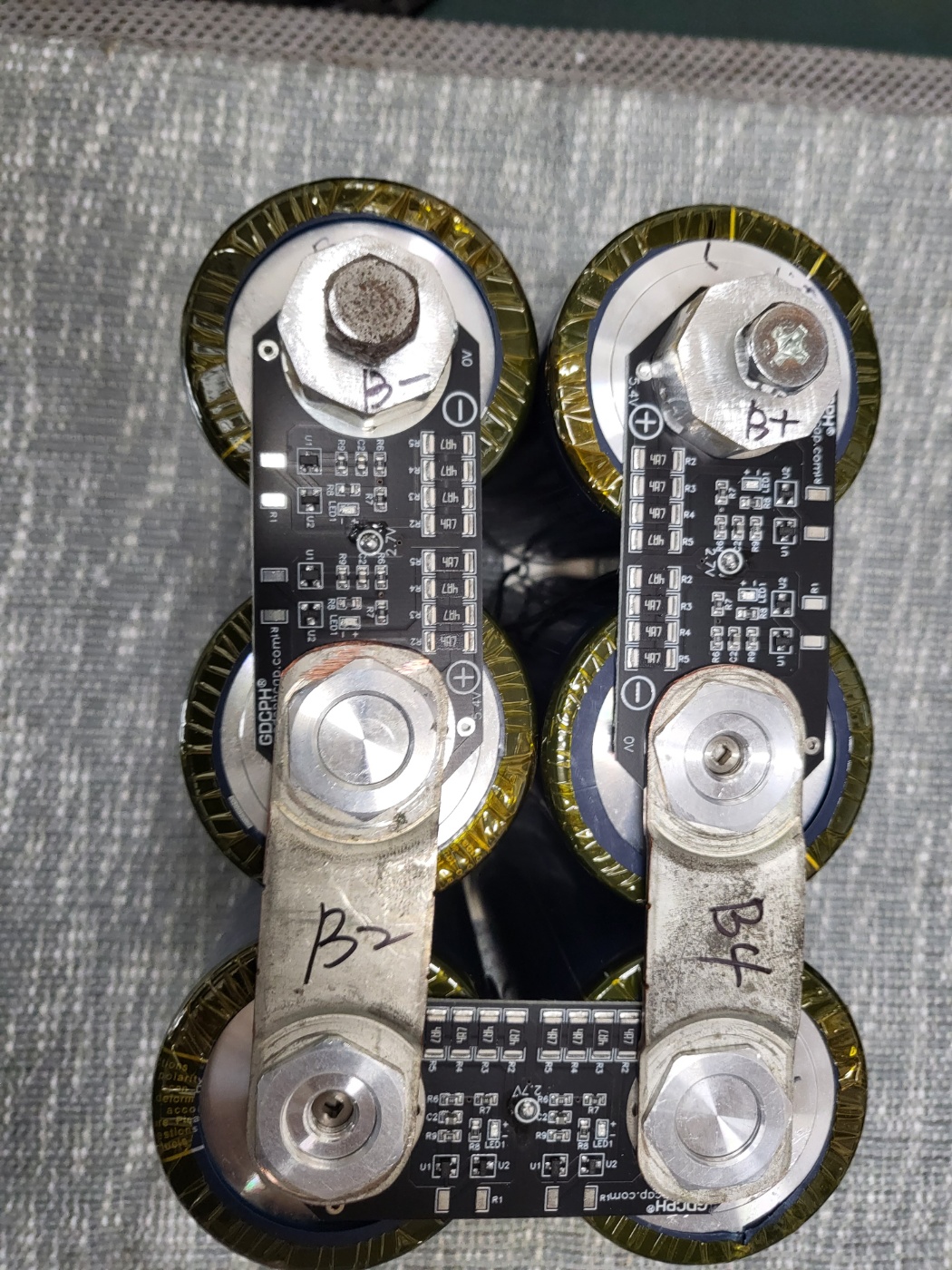

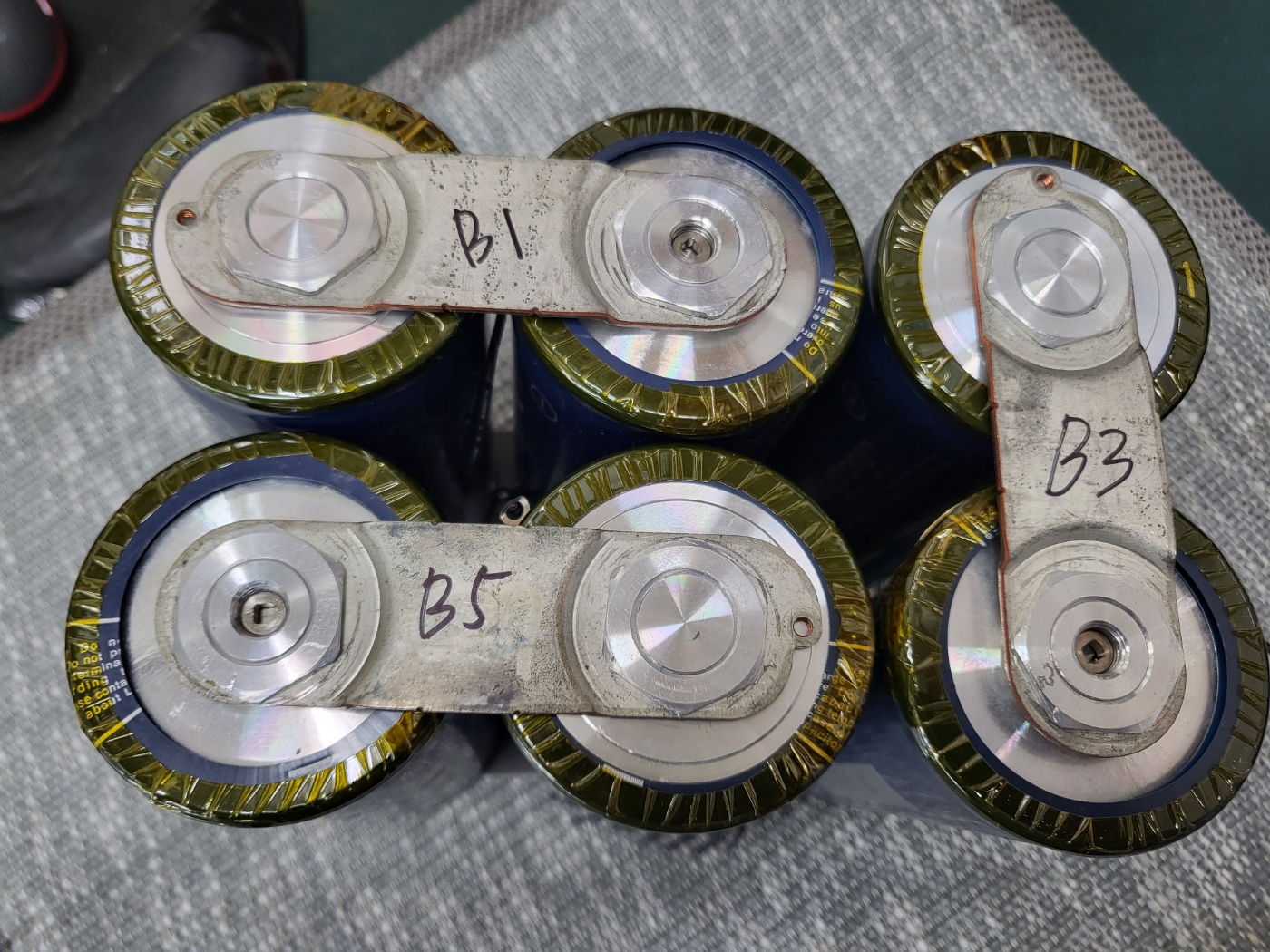

6S1P로 연결한 모습입니다
출력과 충전시에 사용될
(-)단자
그다음 옆으로 (+)가 오지요
이곳을 B1으로 정합니다
기록을 해놔야
오류가 생기지 않습니다
마지막으로 출력, 충전 (+)
이곳을 B+로 정합니다
B- 의 반대면이
+인곳이 B1이 됩니다
연결할 스위치를 알아보겠습니다

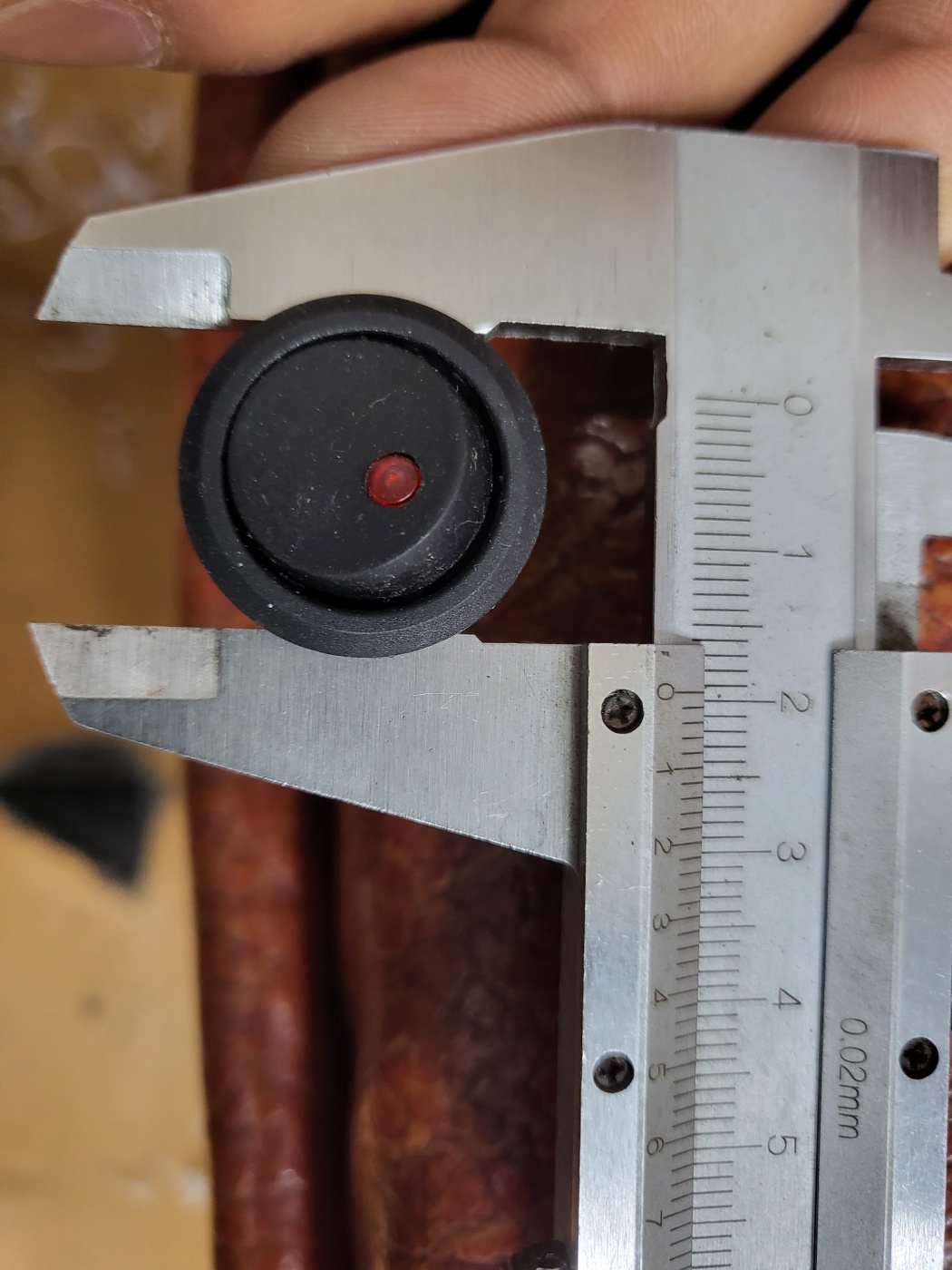

릴레이를 작동시킬 스위치입니다
내경이 19.5mm네요
홀가공은 20mm로 하면 되겠네요

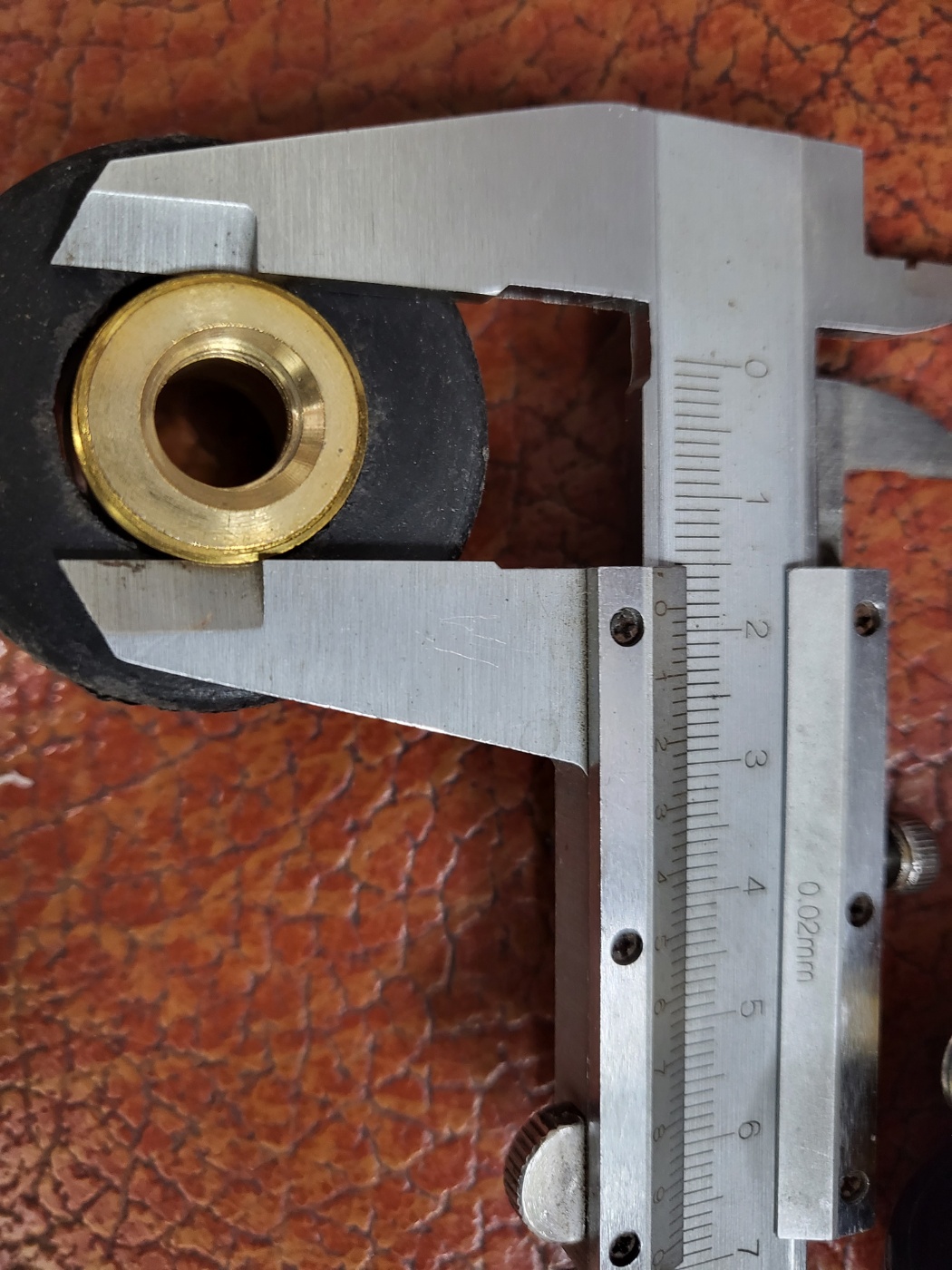

홀더를 연결할 단자의
내경은 18mm 로
가공은 18mm보다 약간 켜야 들어가겠네요

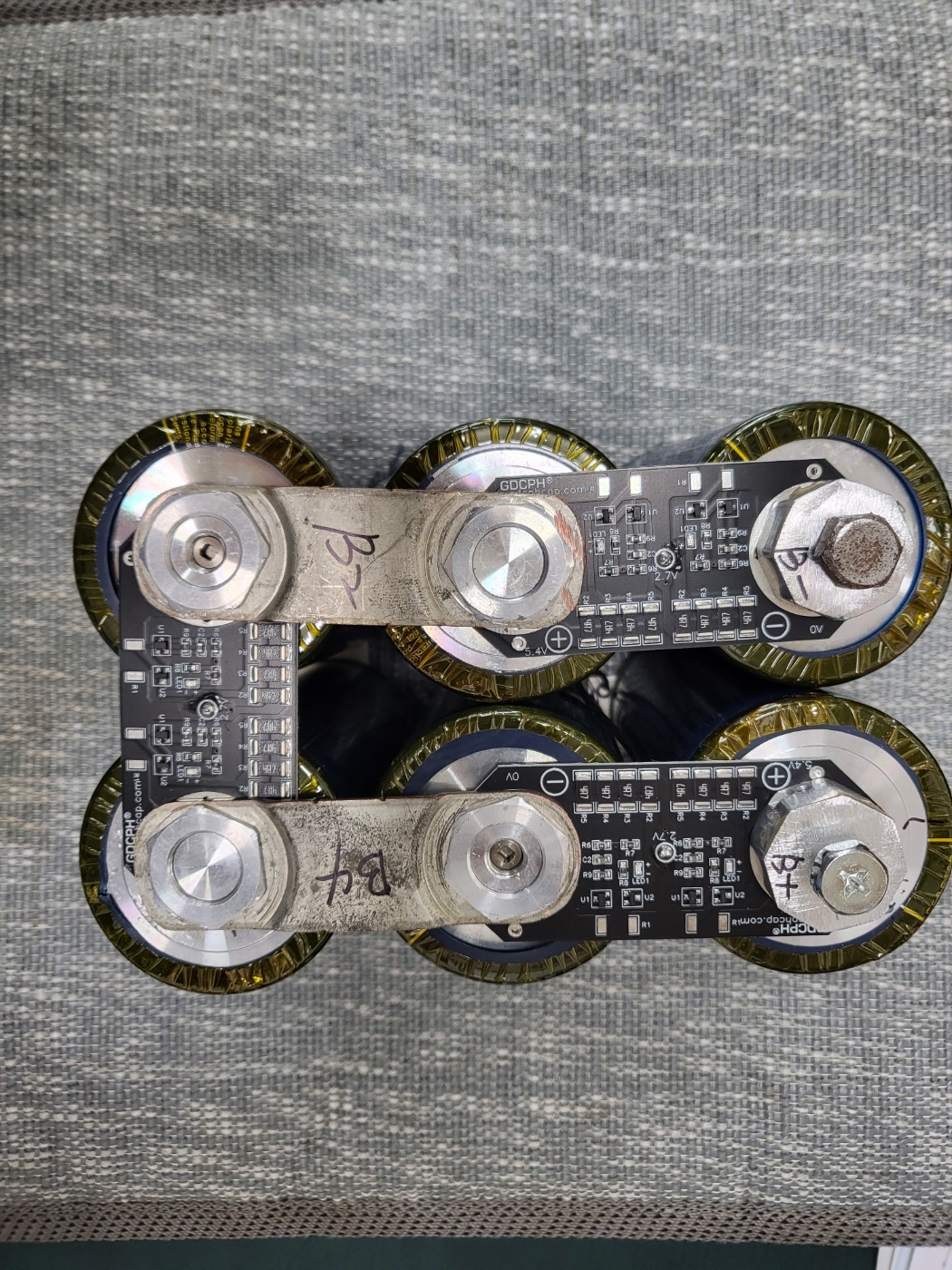

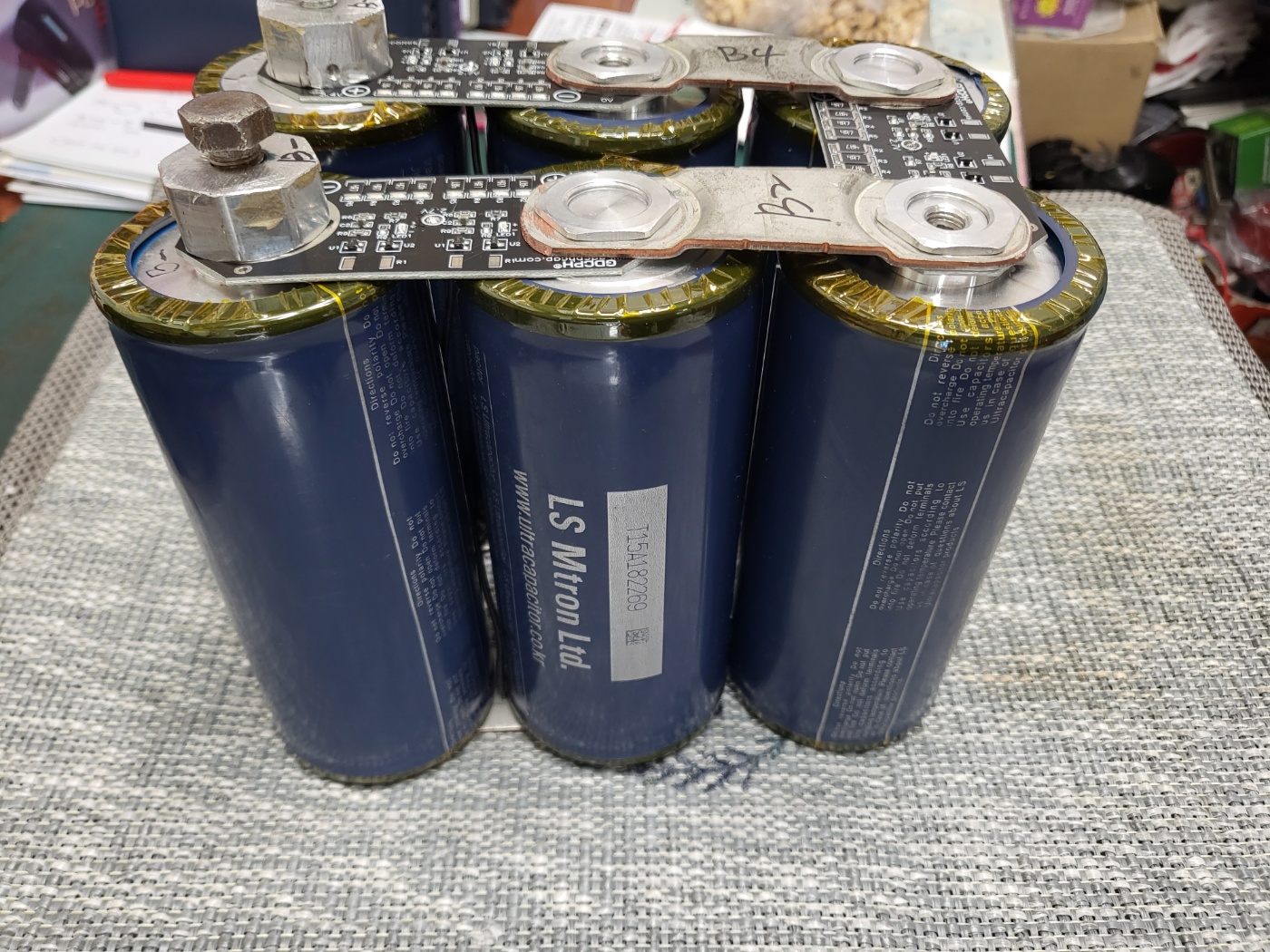

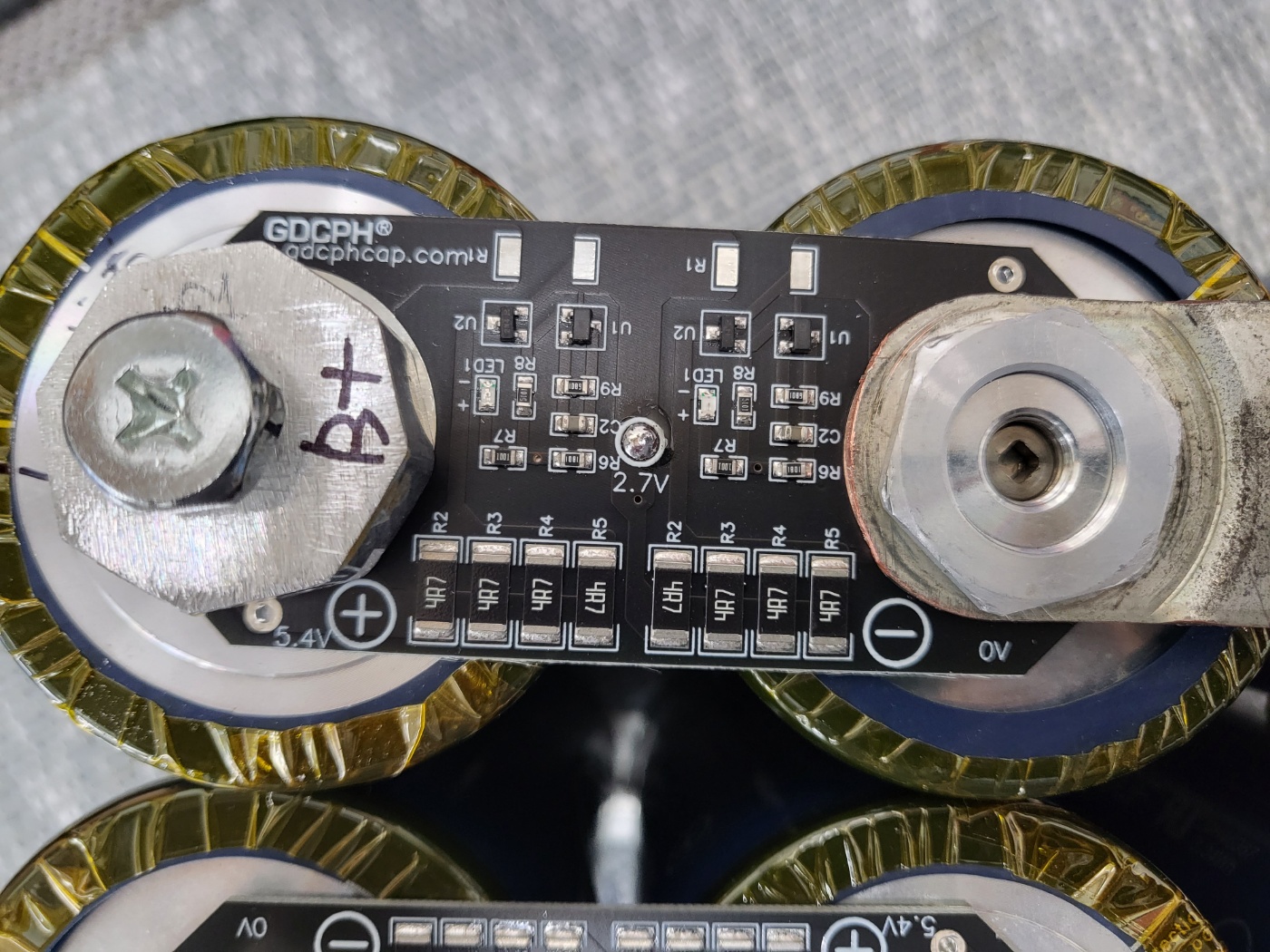

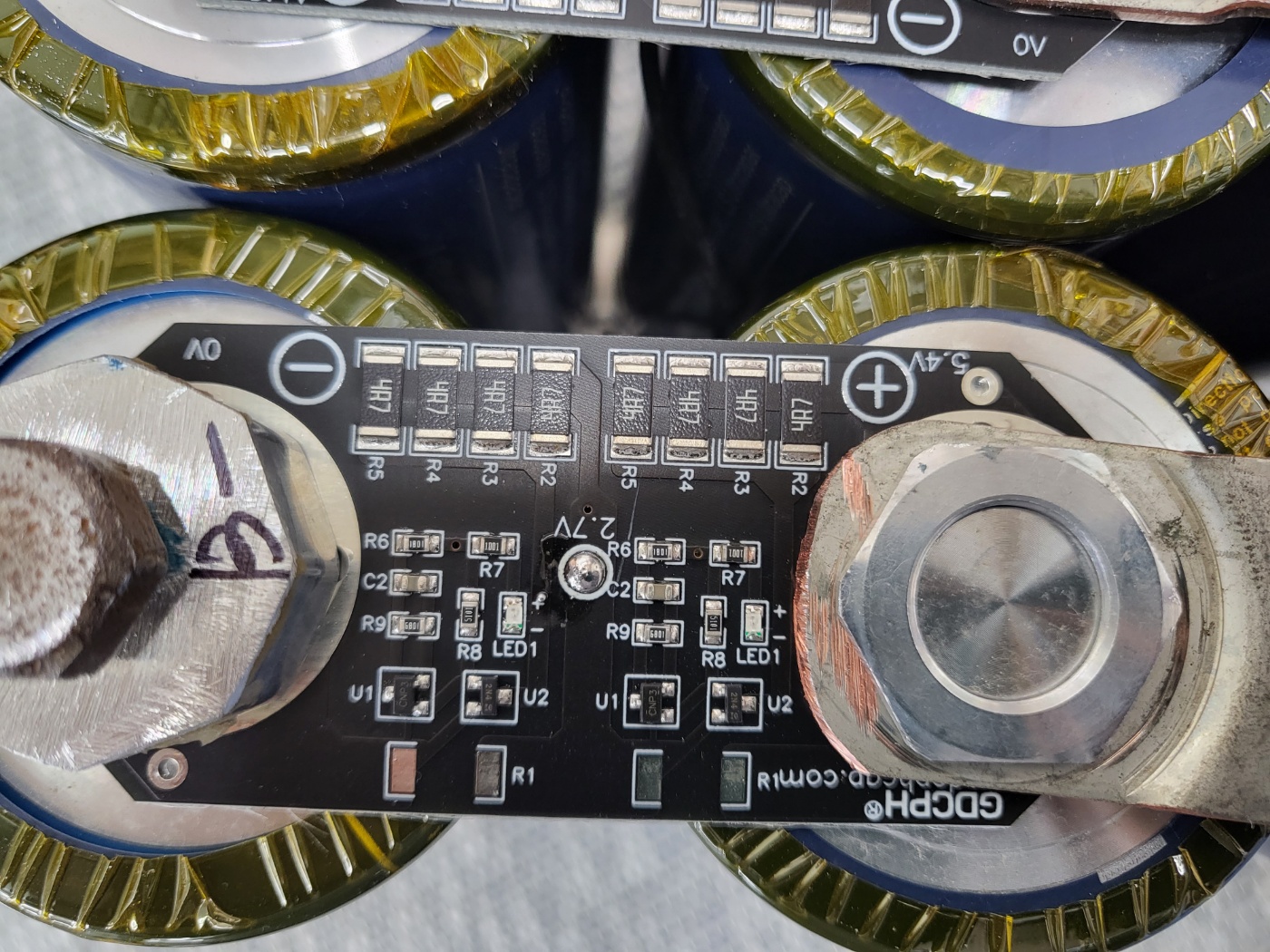

보호회로를 연결한 모습입니다
2.7v용으로 5.4v에 연결됩니다
+, - 를 잘 보고 연결해 줍니다

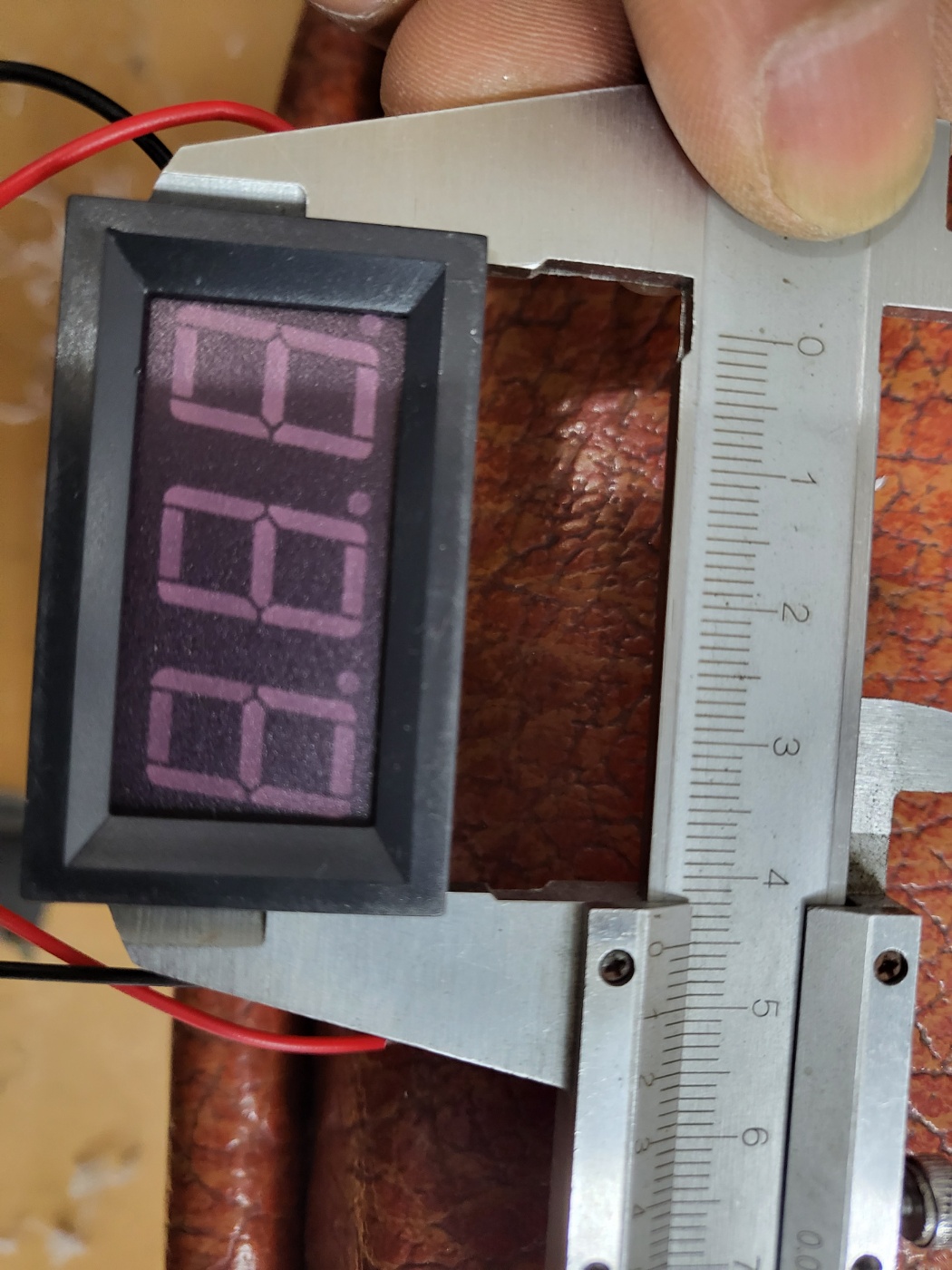

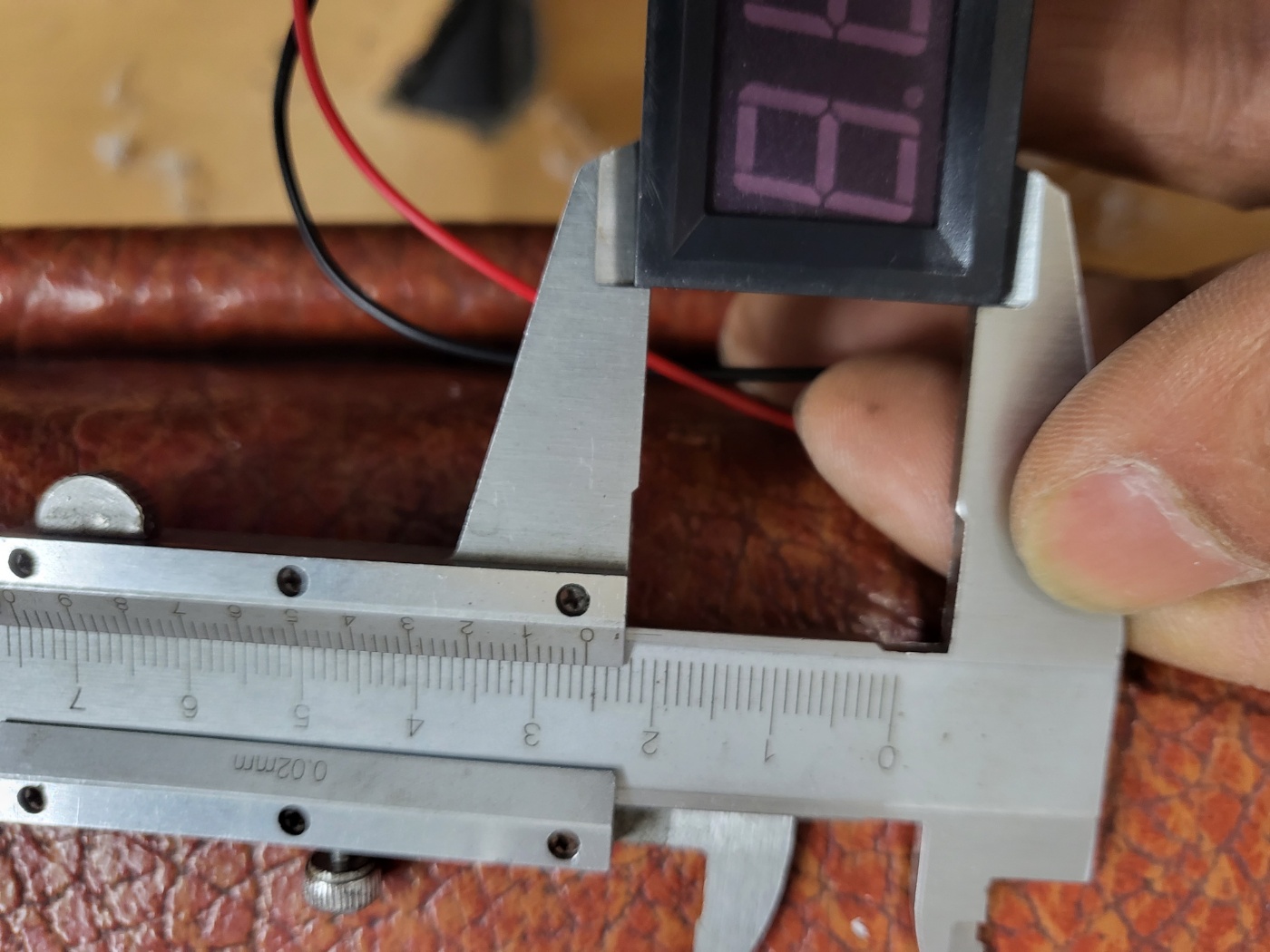

잔량표시기의 내경은
45mm*26mm

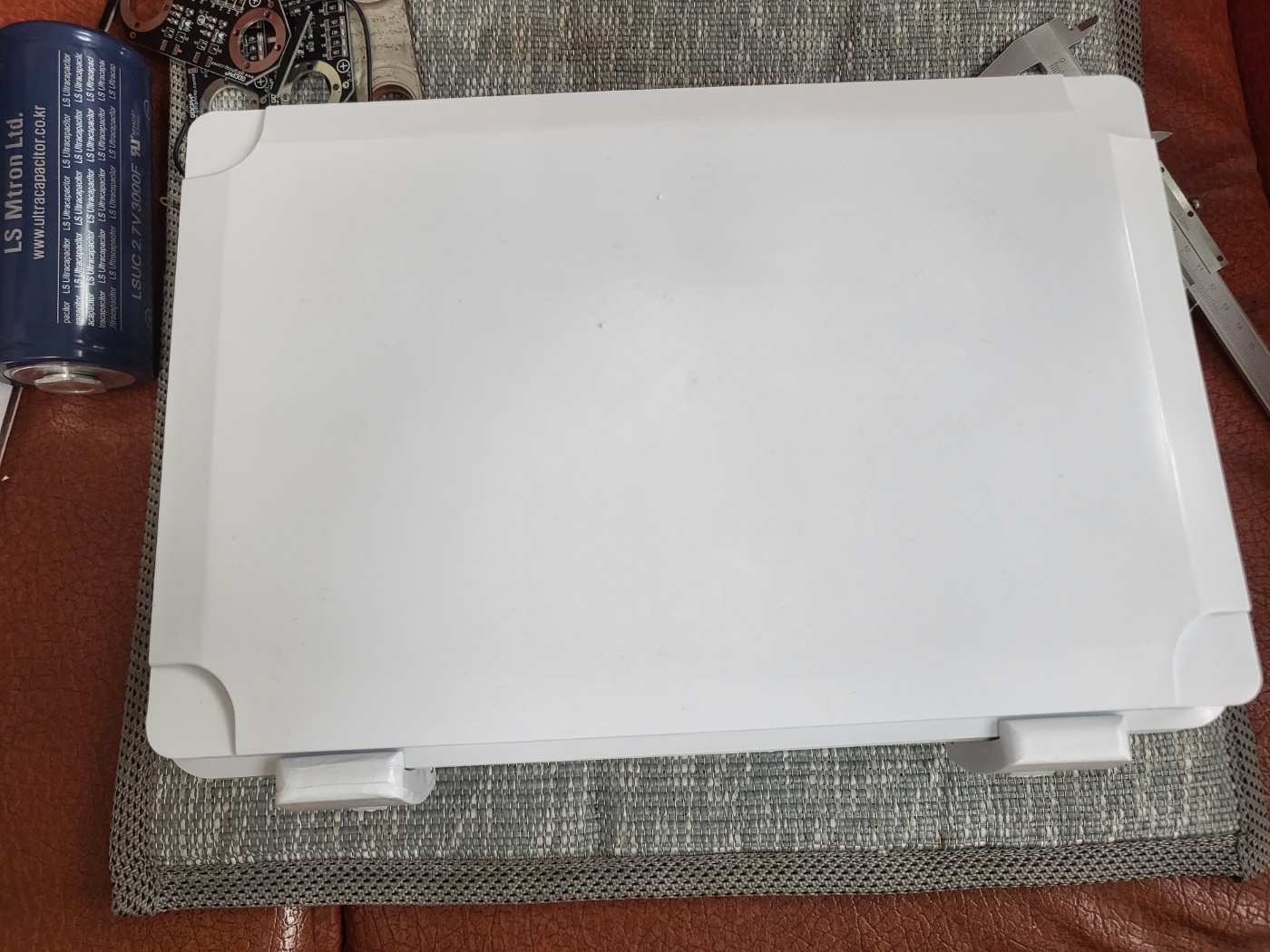

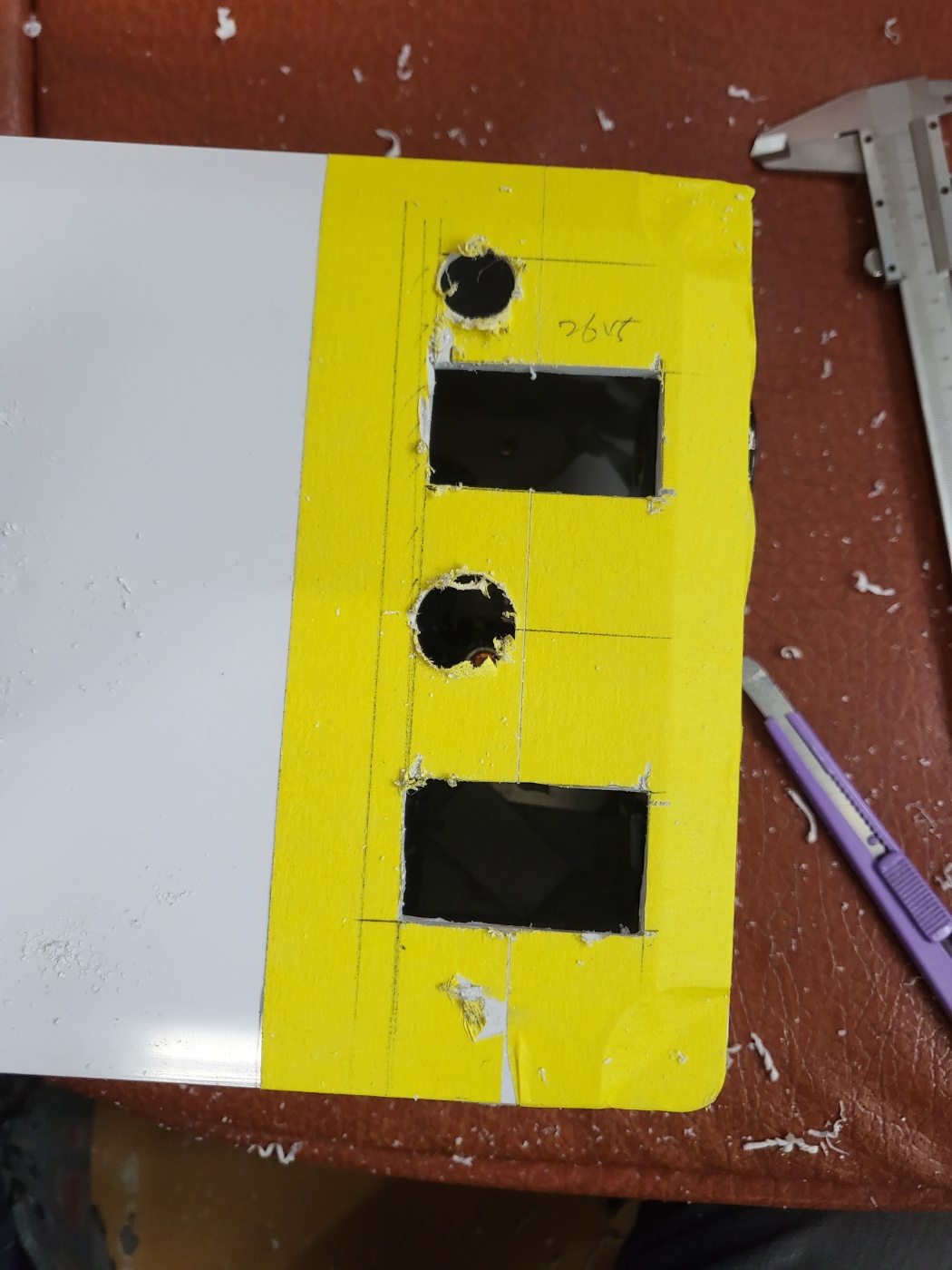

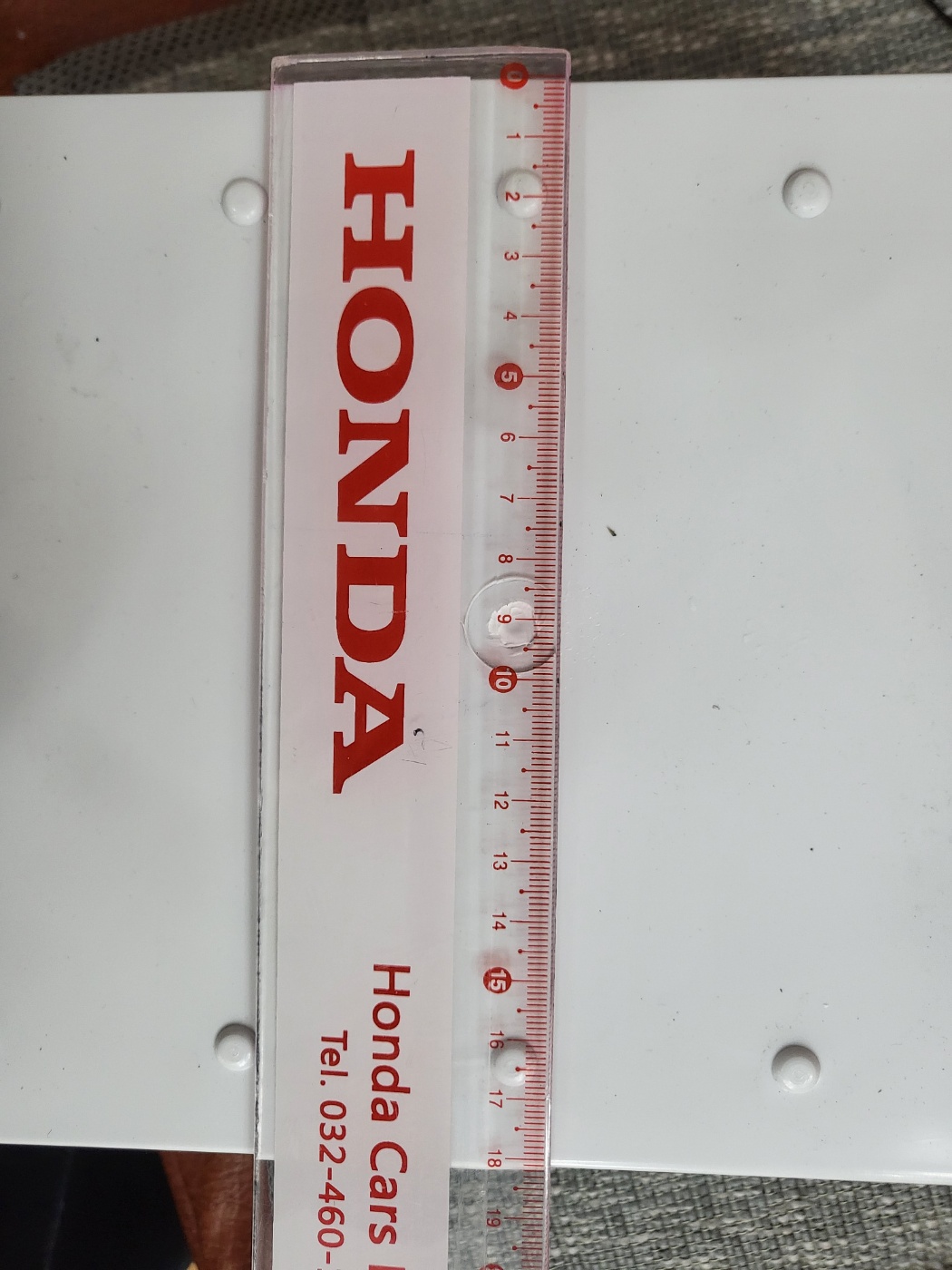

하이박스 뚜껑에
종이 테이프를 붙여서

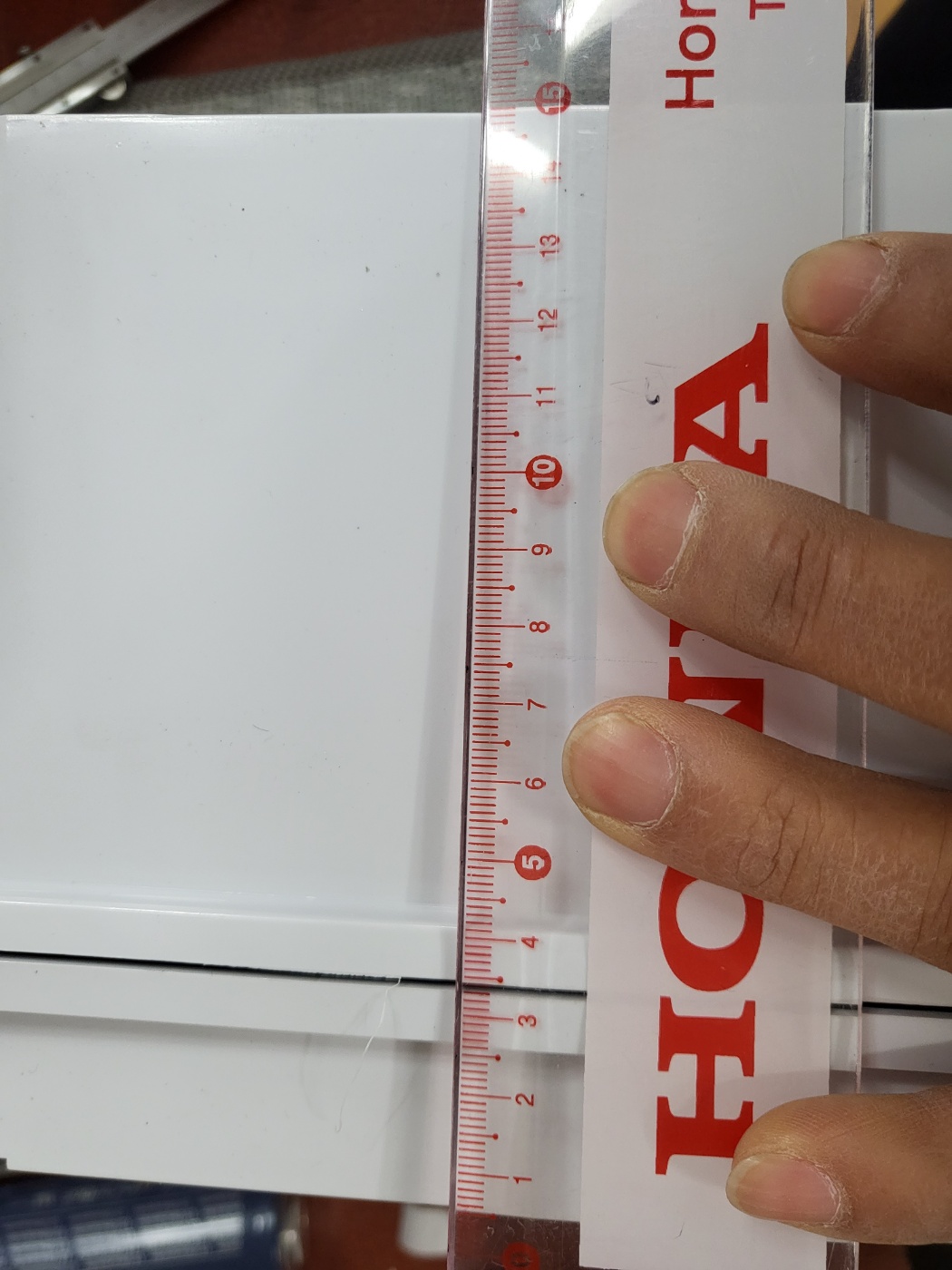

사이즈를 마킹하고
캇팅작업을 해 줍니다
장비가 부실해서
가공하기가 엄청 어렵네요
더 잘린곳이 있네요
너무 챙피합니다

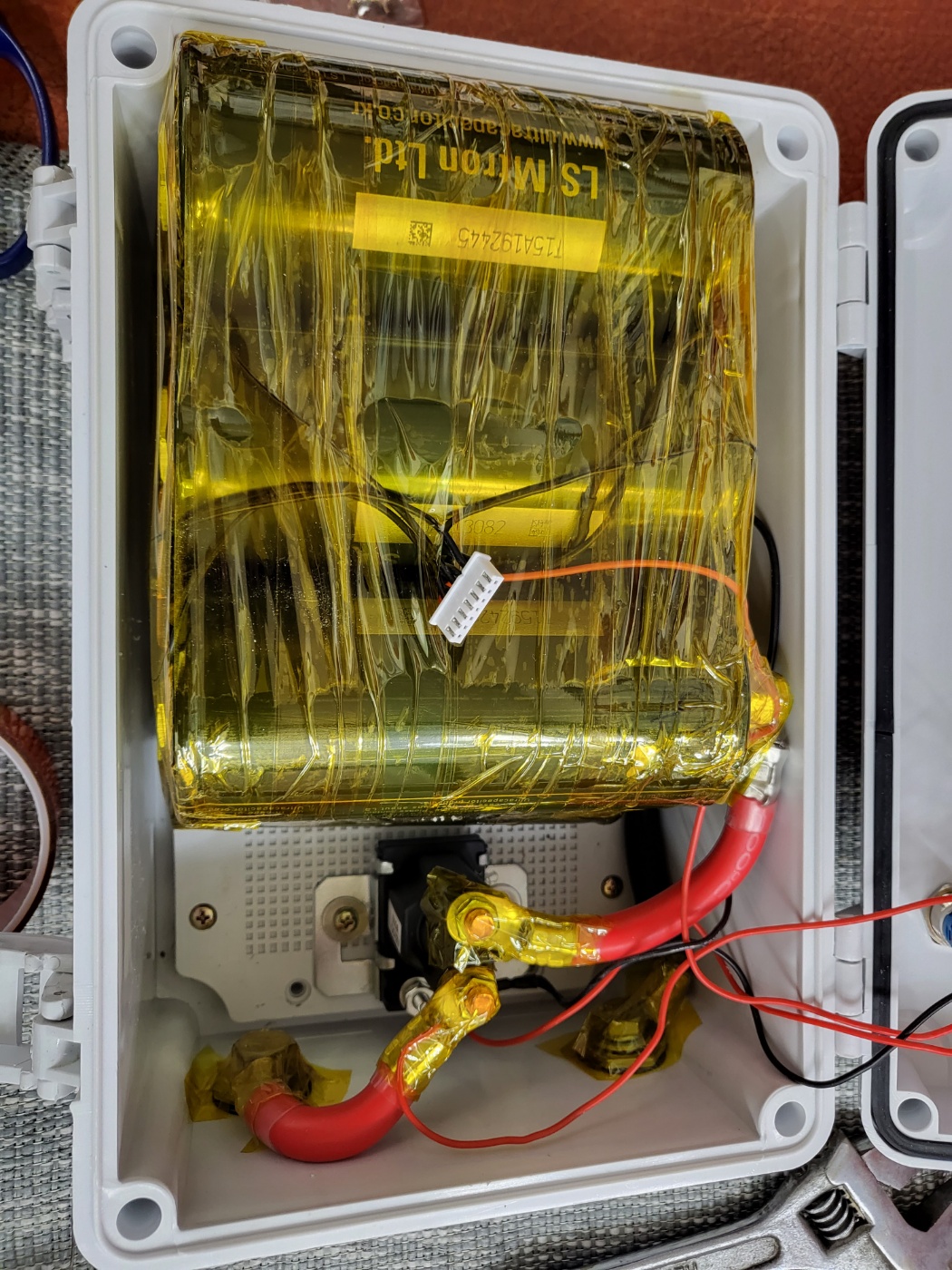

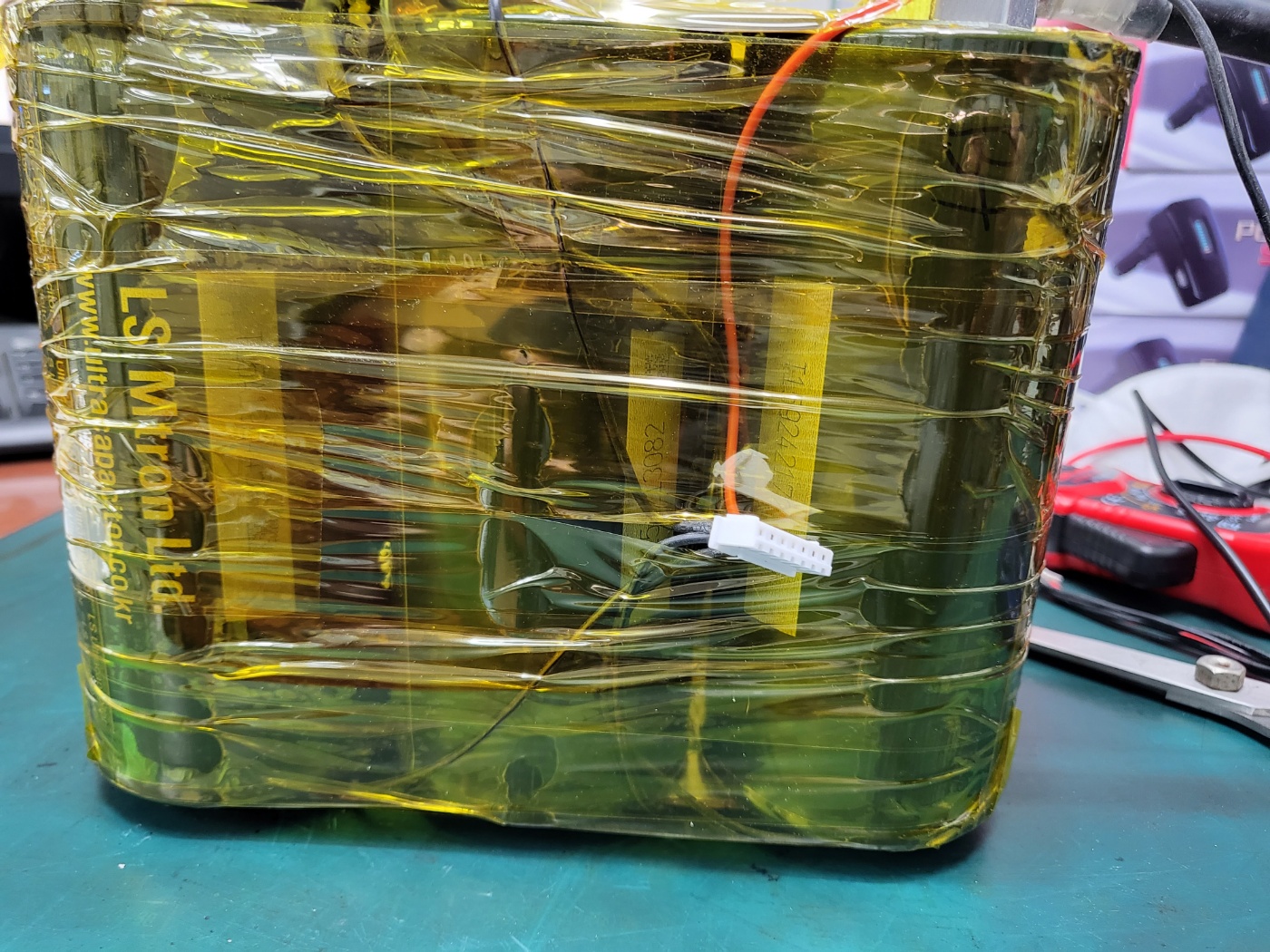

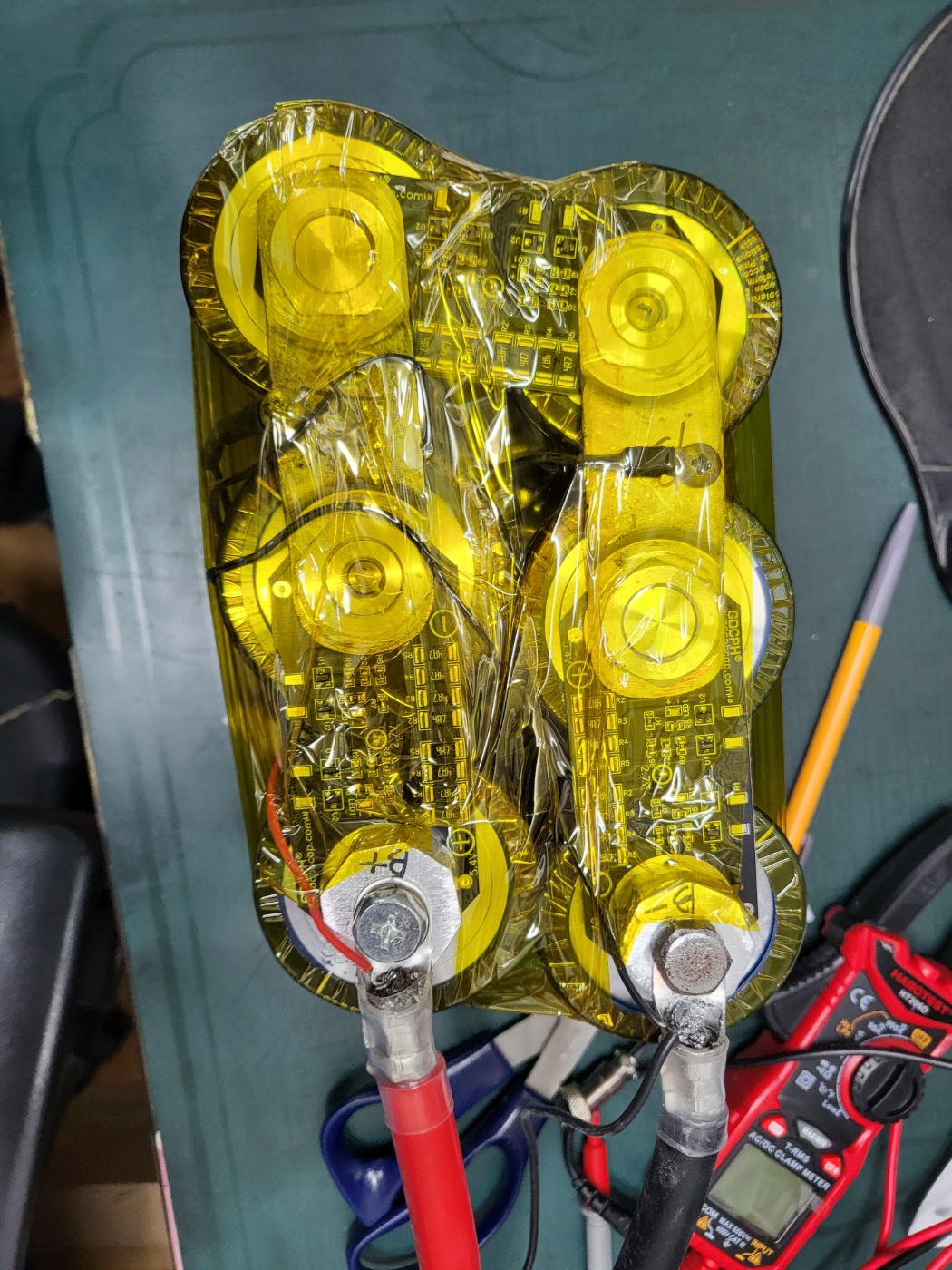

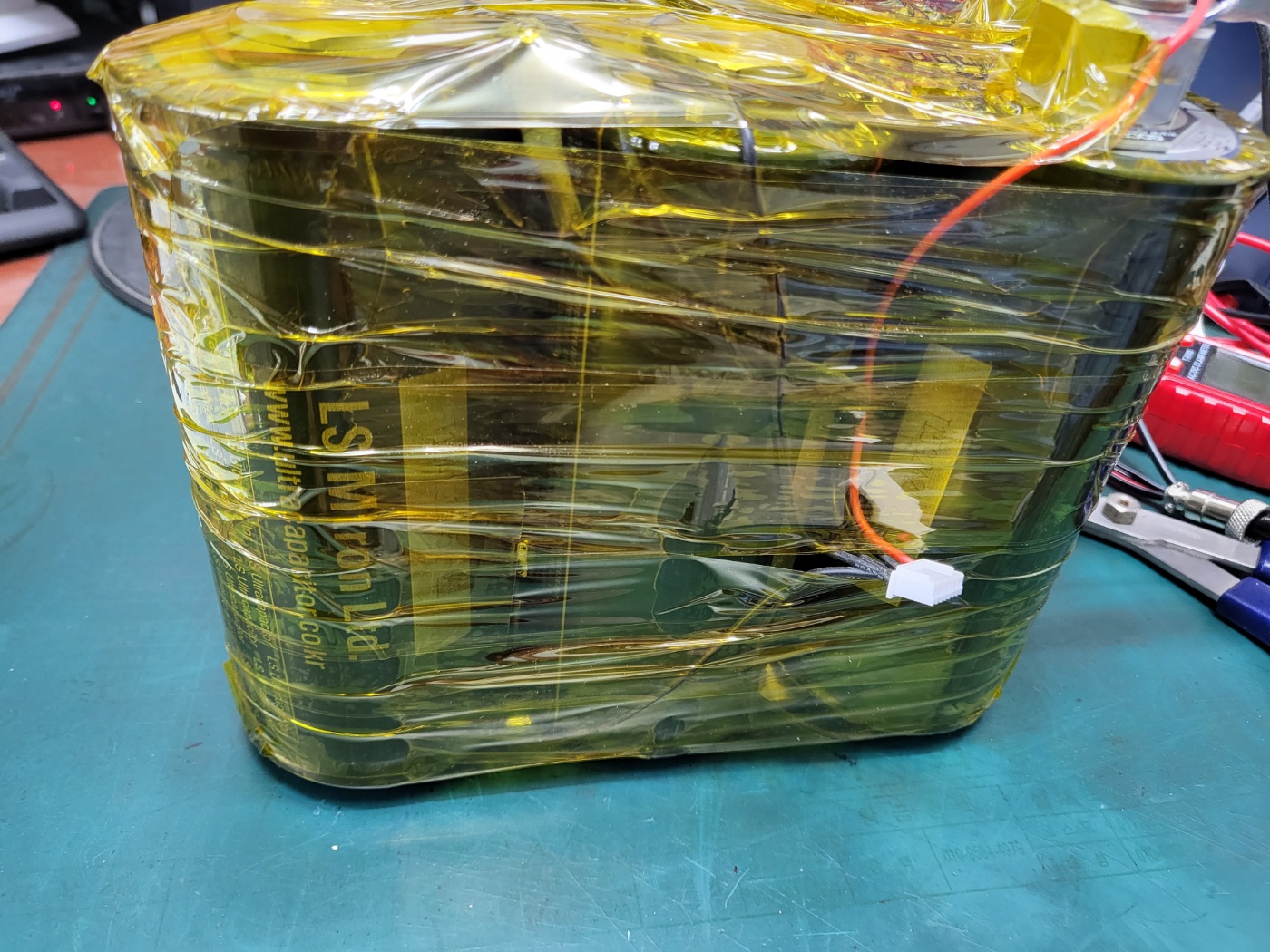

캡톤테이프로 고정을 해 주고
절연에 신경을 좀 썼습니다
밸런스케이블 배선도
빼놓았습니다

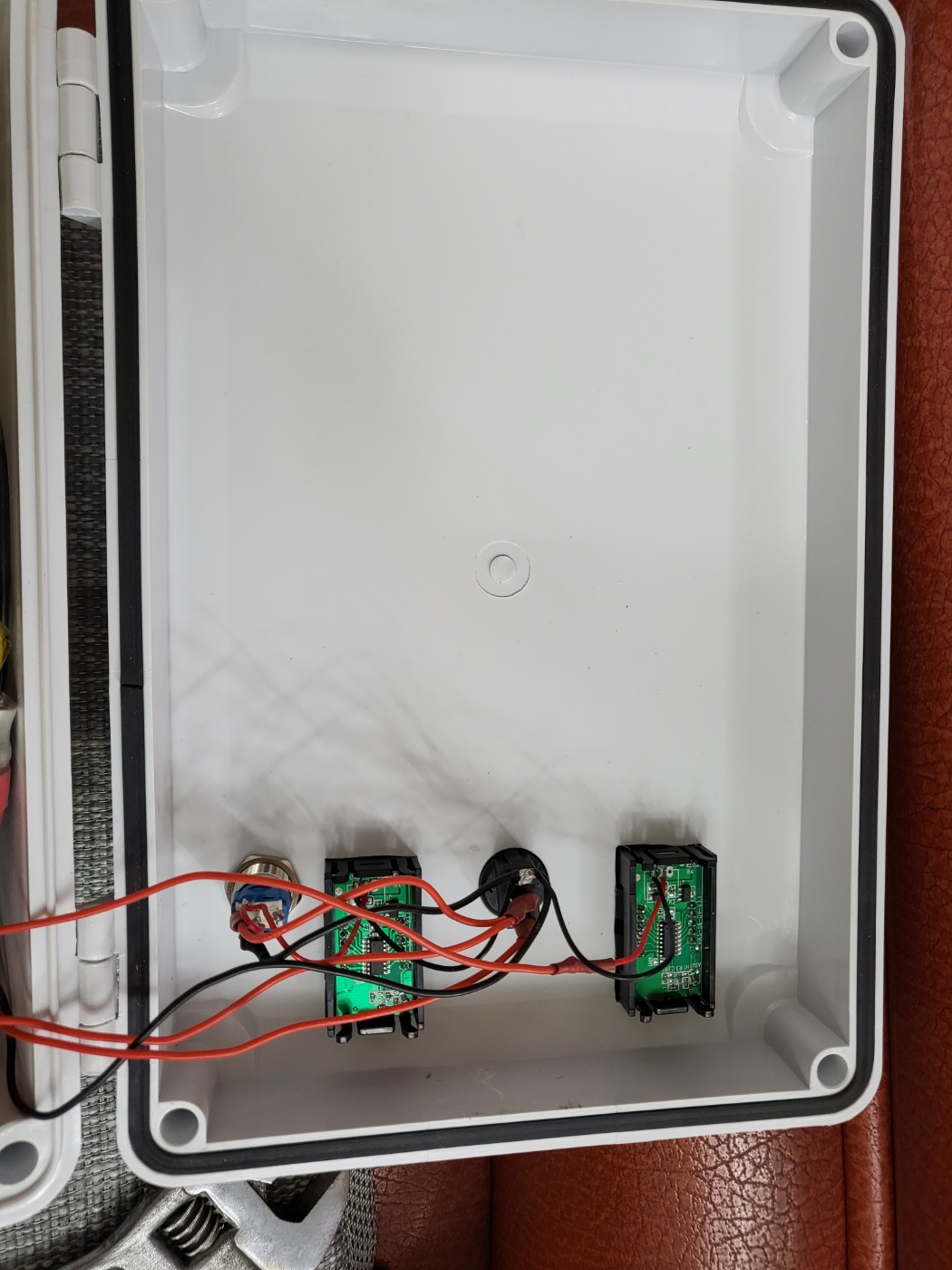

내부 스위치의
배선연결한 모습입니다
릴레이를 달아서
배터리 단자에 연결할때
써지 전원이 생기지 않도록
릴레이를 달아 주었습니다

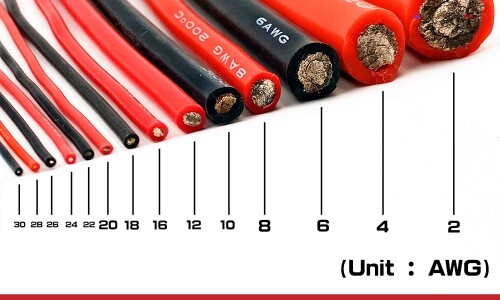

주 연결배선은
2AWG를 이용했구요
스위치 연결은 18AWG
잔량표시는 22AWG 배선을 연결하였습니다

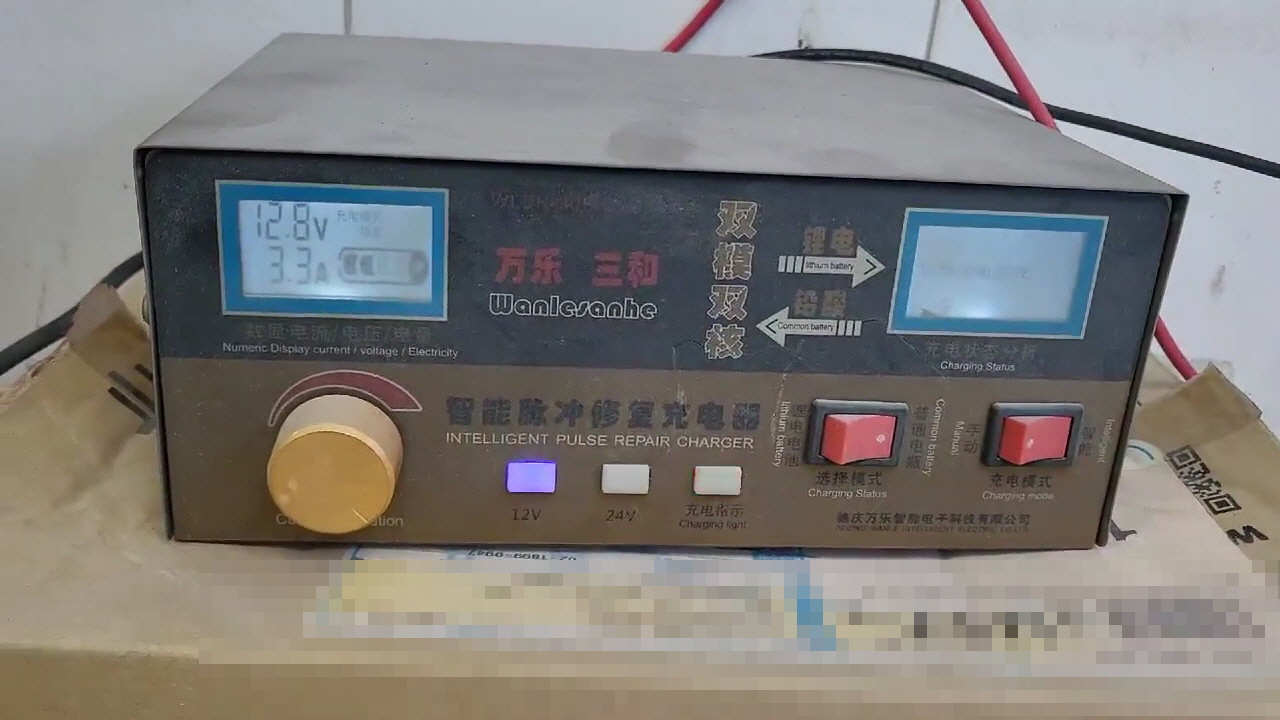

충전을 시작하고
20분정도 경과후에
12.8V 3.3A로 충전 중입니다
0V 인 캐패시터를
써지 전압이 생기지 않도록
충전하고 캐패시터를 보호하기 위해
충전시에 저항을 주기 위해

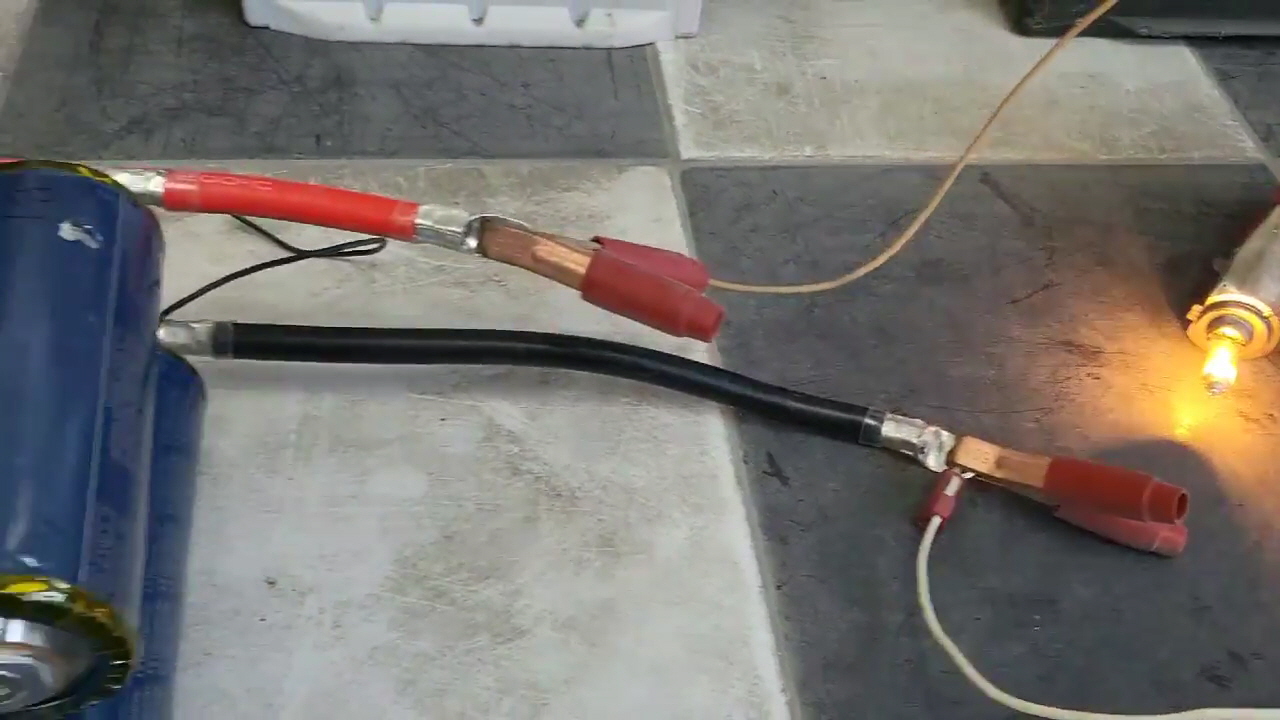

자동차 12V용 55W용 라이트 전구를
사용해서 충전을 시작하였습니다
시작하고 20분 정도후에
전구의 밝기입니다

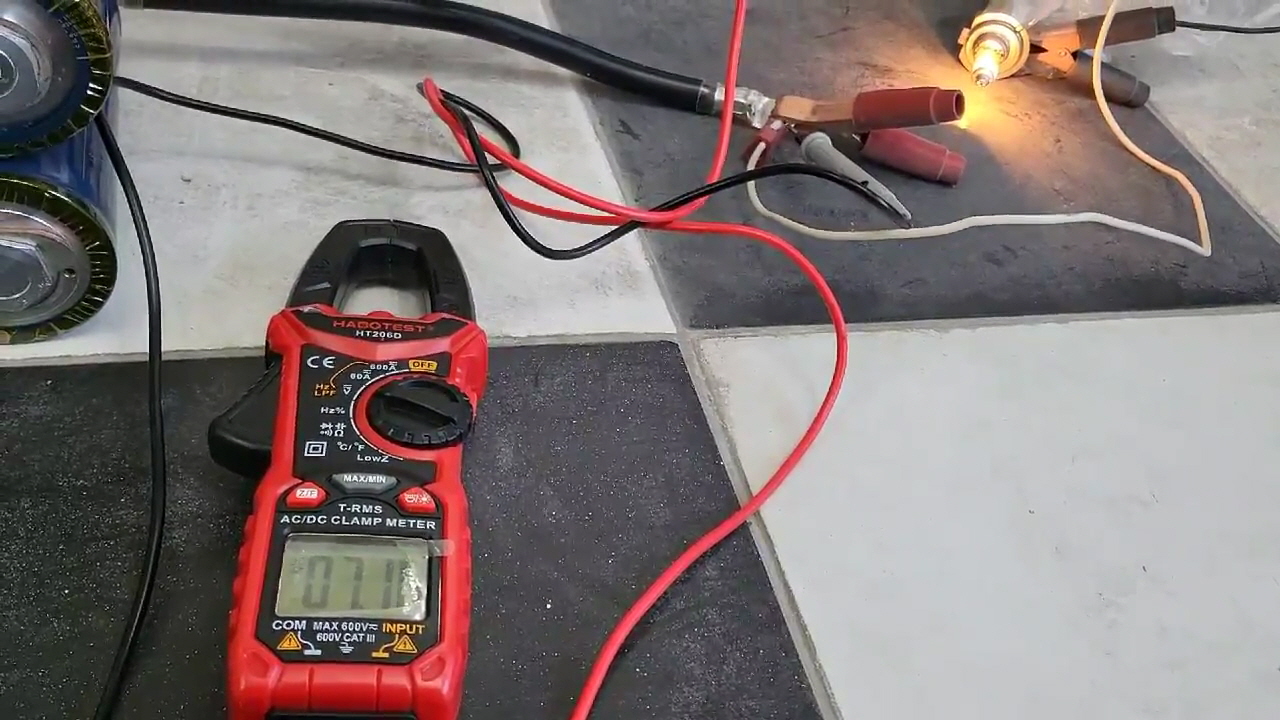

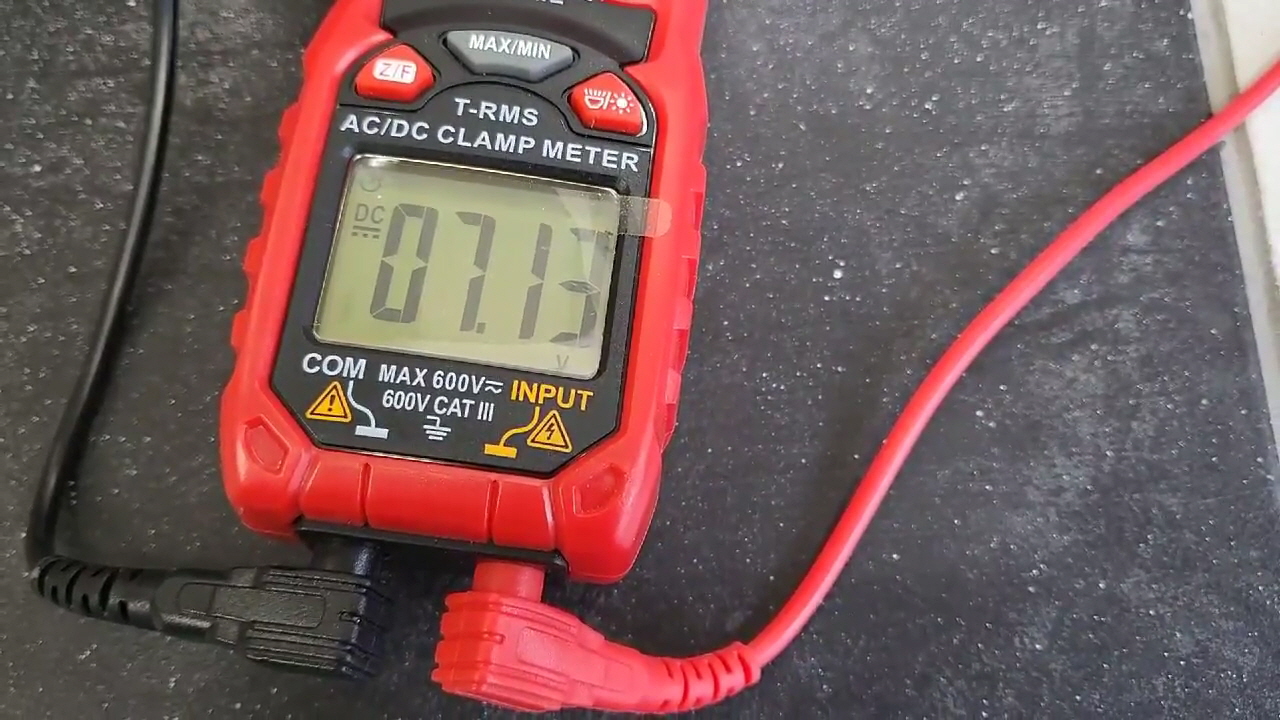

7.13V 정도 충전중일때의
전구의 밝기는
전과 비교해서
많이 흐려진것을 볼수 있습니다

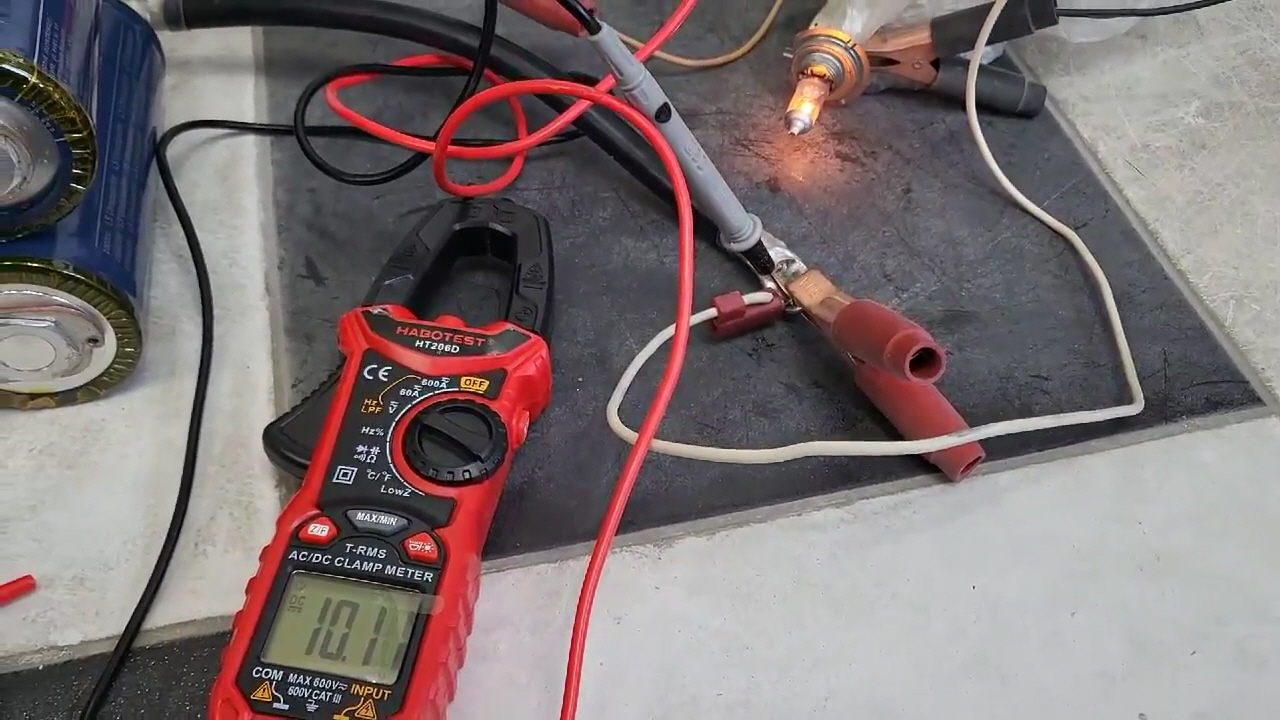

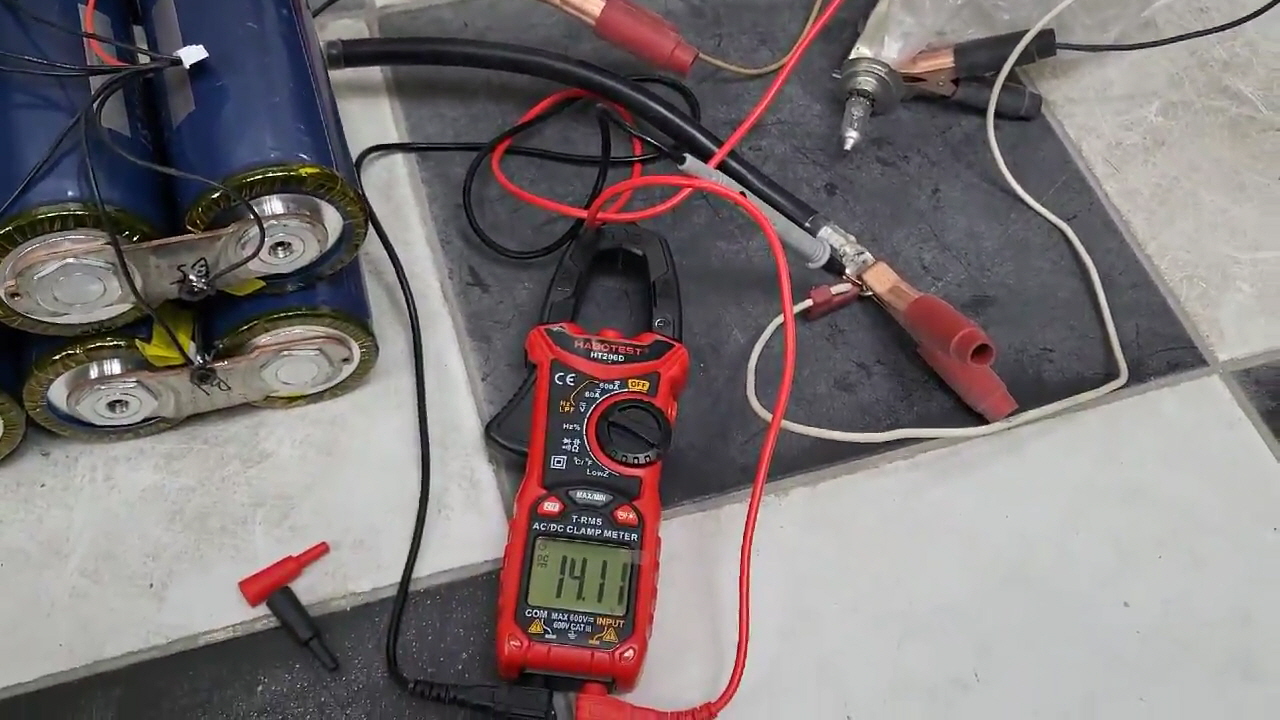

10.1V 정도 충전중 일때는
아주 많이 흐려졌습니다
14.11V 로
자동차배터리 충전기로는 만충상태일때는
전구에 불이 들어오지 않고 있네요
캐패시터가 안정화 되고 나서는
12.92V 를 가리키네요

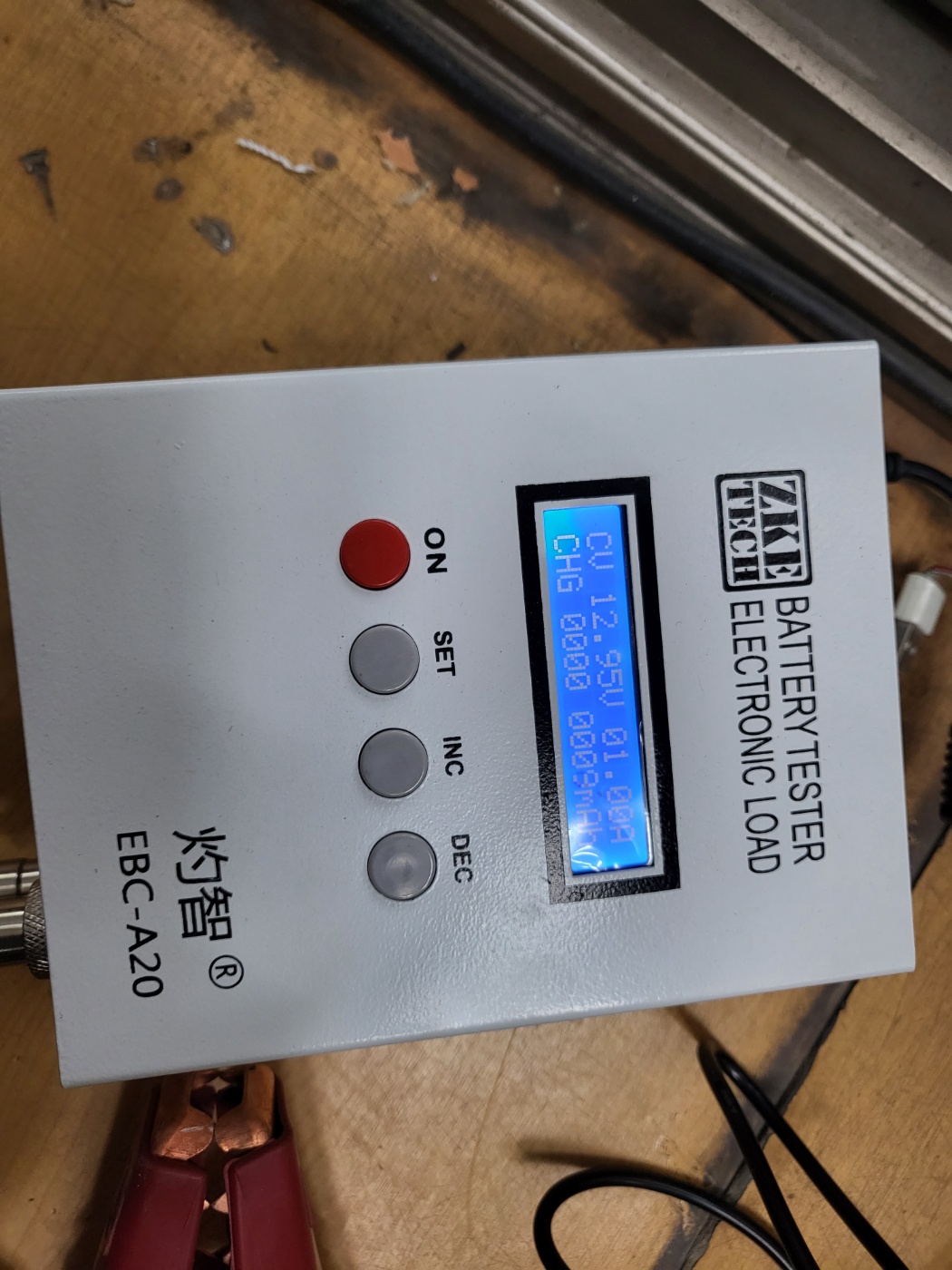

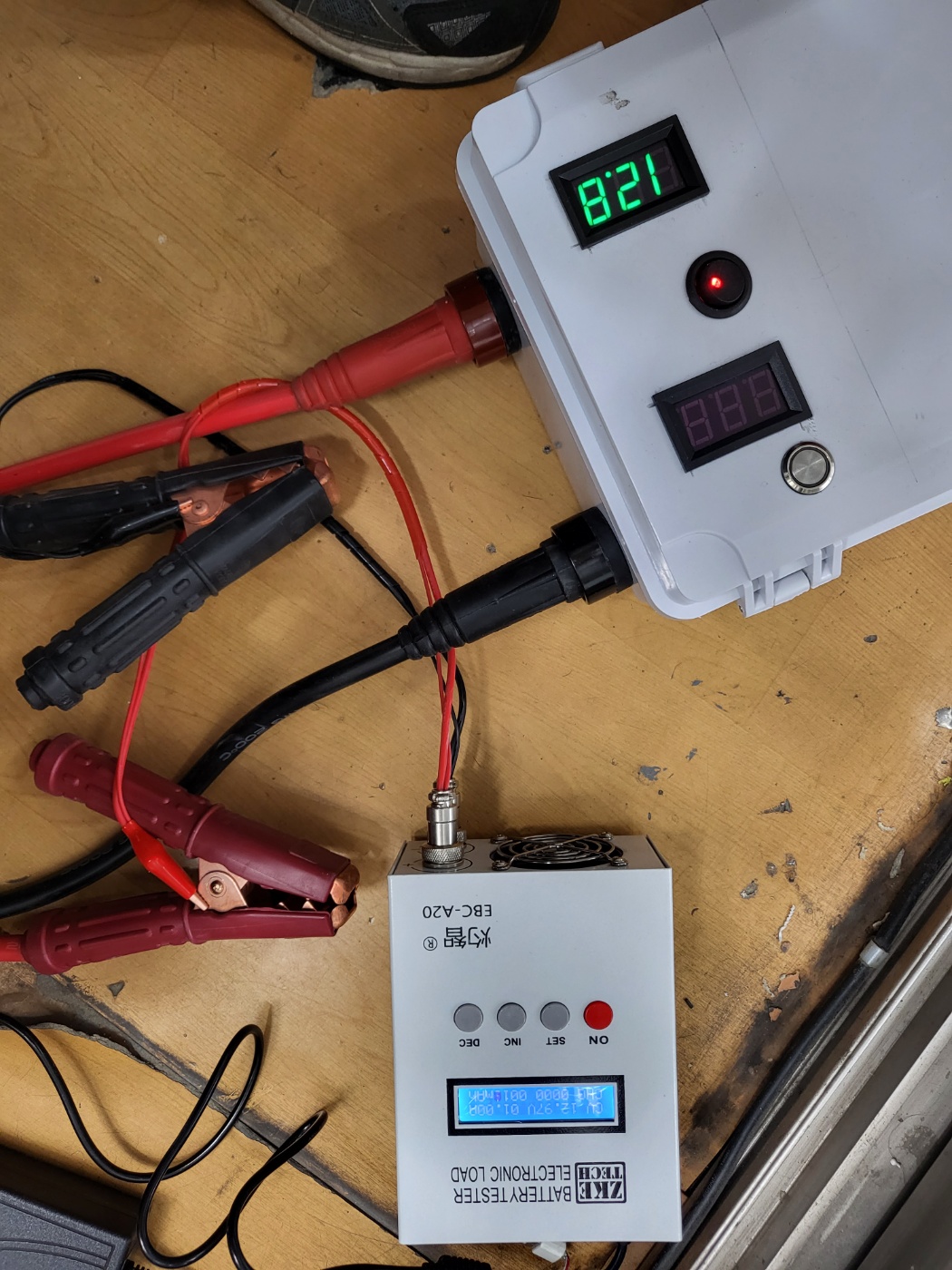

이 장비는 EBC-A20 으로
충전과 방전률을 체크하는
장비입니다
이 장비를 이용해서
만충전압인 16.2V까지
충전을 해 보았습니다

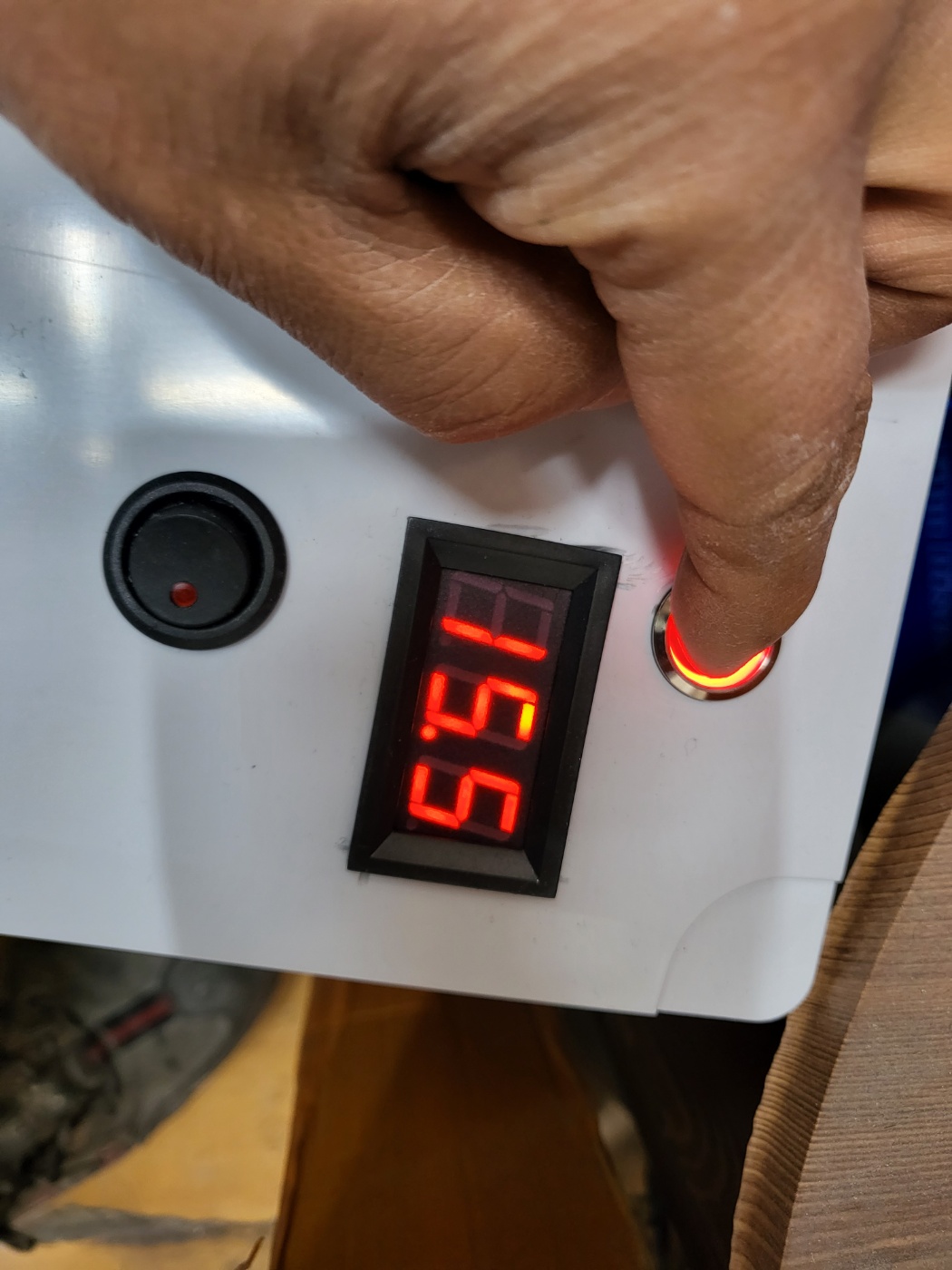

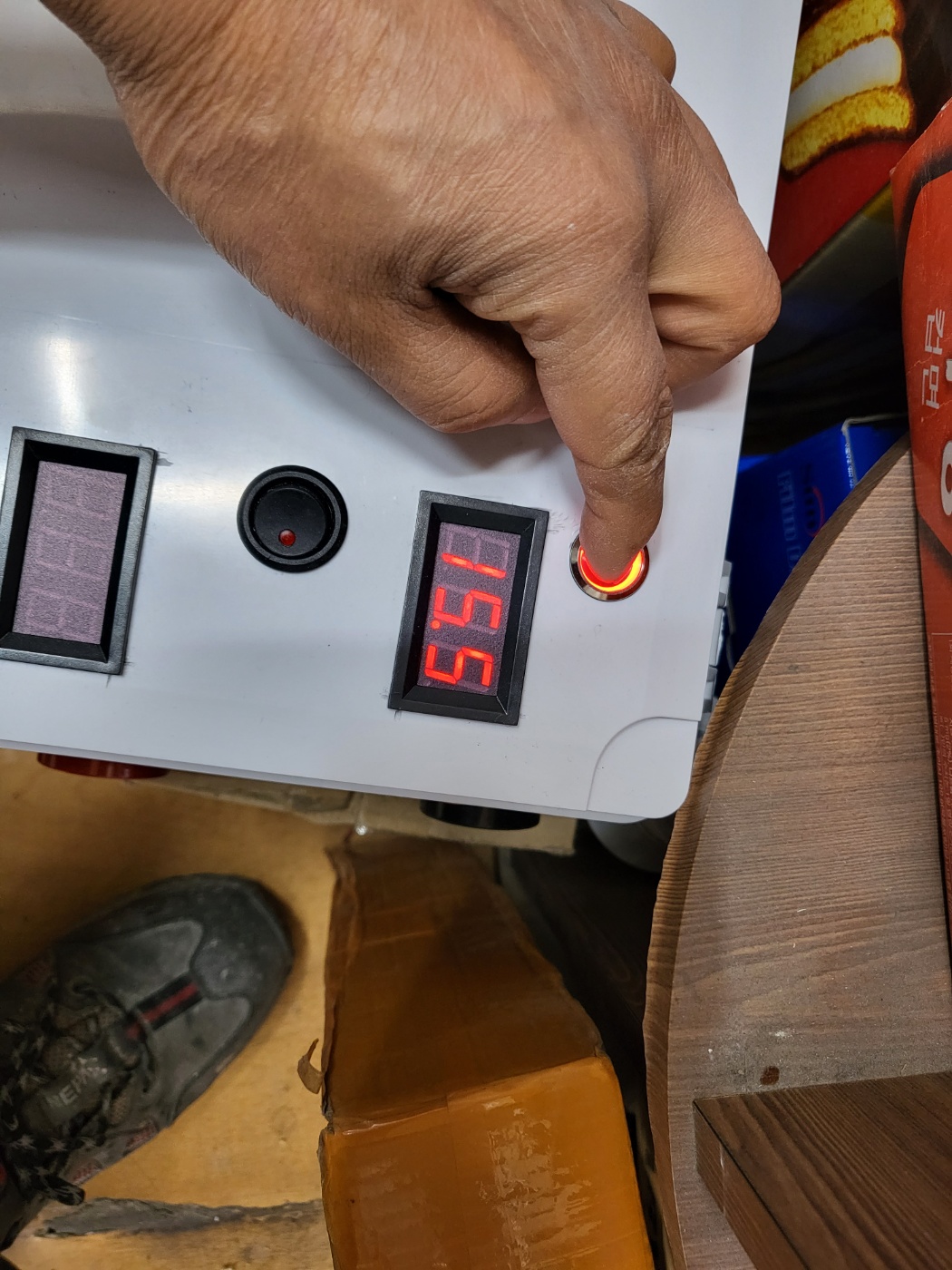

만충인 16.2V까지 충전을 하고나니
안정화가 되고
15.5V를 가리킵니다
시간이 지나면 더 떨어지겠죠
3일이 지나고 나니
13.9V를 가리키네요
13.4V 이상은 무의미 합니다
자동차에 시동을 걸어주고
충전이 되면 13.2V 를 가리킵니다
시동은 시원하게 걸어주고
충전은 약 20초 정도 지나면
만충이 됩니다
중요한 부품만
링크를 걸어 드리겠습니다
2.7V 3000F 캐패시터
이미지 썸네일 삭제
24710.0₩ |한국 LSUC 2.7V3000F 패러 드 용량 성 스폿 용접기 16V500F 자동차 시작 전원 대용량|축전기| - AliExpress
Smarter Shopping, Better Living! Aliexpress.com
ko.aliexpress.com

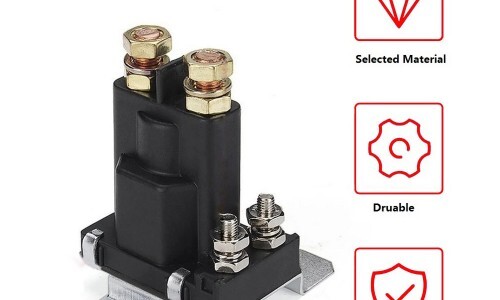

12V용 4핀 500A 릴레이
이미지 썸네일 삭제
8439.0₩ 50% OFF|4 핀 12V AMP 500A 릴레이 자동차 스타터 온/오프 전원 스위치 듀얼 배터리 아이솔레이터|자동차 스위치 및 릴레이| - AliExpress
Smarter Shopping, Better Living! Aliexpress.com
ko.aliexpress.com

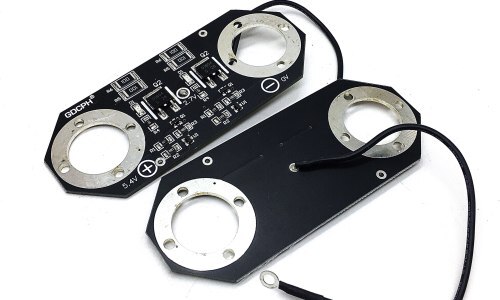

캐패시터 보호회로
이미지 썸네일 삭제
4900.0₩ |2.7V 3000F 슈퍼 패러드 커패시터 밸런싱 전압 레귤레이터 보호 보드, 2 개 슈퍼 커패시터 보호 기반 보드|축전기| - AliExpress
Smarter Shopping, Better Living! Aliexpress.com
ko.aliexpress.com

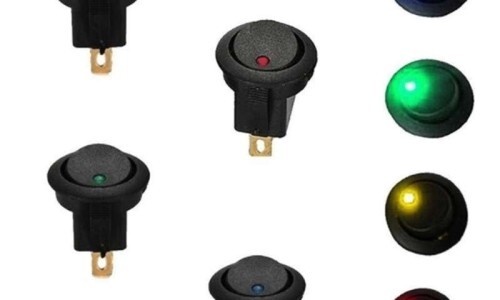

릴레이 작동 스위치
3핀 LED 타입
이미지 썸네일 삭제
13.0₩ 99% OFF|5 개/대 ON/OFF 12V 라운드 로커 도트 스위치 방수 LED 빛 발광 토글 스위치 자동차 액세서리| | - AliExpress
Smarter Shopping, Better Living! Aliexpress.com
ko.aliexpress.com

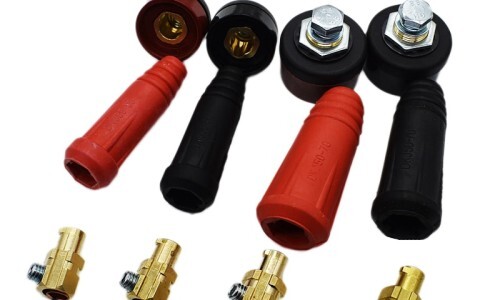

홀더선 연결 컨넥터
35-50SQ용 검,적색 필요함
이미지 썸네일 삭제
3855.0₩ 20% OFF|1 조각 급속 피팅 유럽 용접기 케이블 커넥터 DKJ 10 25 35 50 50 70 퀵 커넥터 용접기 플러그 소켓|용접용 토치| - AliExpress
Smarter Shopping, Better Living! Aliexpress.com
ko.aliexpress.com

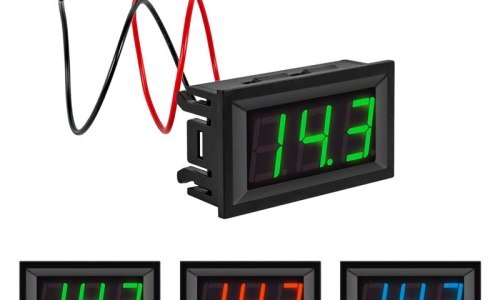

잔량표시기(디지탈게이지)
2개 필요함
이미지 썸네일 삭제
2750.0₩ 49% OFF|0.56 "디지털 전압계 DC 3.5V ~ 30V 전압 패널 미터 6V 12V 전기 자동차 오토바이 용 적색/청색/녹색|전압계| - AliExpress
Smarter Shopping, Better Living! Aliexpress.com
ko.aliexpress.com

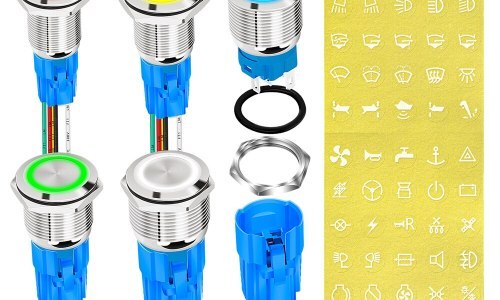

잔량표시 스위치
16mm용 LED타입이며, 언락을 사용하였습니다
(그런데 락스위치가 더 좋을것 같습니다)
이미지 썸네일 삭제
1618.0₩ 25% OFF|12MM 16MM 19MM 22MM 금속 LED 푸시 버튼 스위치 12V 24V 220V 조명 방수 래칭 순간 전원 푸시 버튼 조명|스위치| - AliExpress
Smarter Shopping, Better Living! Aliexpress.com
ko.aliexpress.com
홀더선은
적,흑색이 필요합니다
길이는 각각 1M씩 필요합니다
이미지 썸네일 삭제
4543.0₩ 57% OFF|실리콘 케이블 레드 블랙 와이어 자동차 배터리 자동차 배선 전기 와이어 10awg 8awg 6awg 4awg 2awg 18 16 14 12 10 8 6 awg|와이어 및 케이블| - AliExpress
Smarter Shopping, Better Living! Aliexpress.com
ko.aliexpress.com

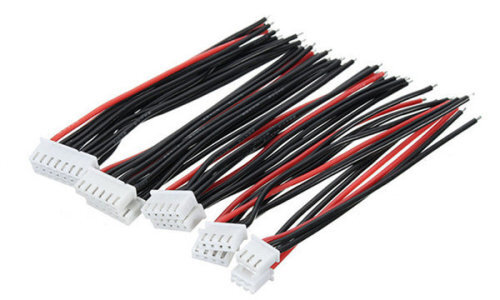

밸런스케이블
6S (7핀)용 1개 필요함
http://itempage3.auction.co.kr/DetailView.aspx?ItemNo=B907793184&frm3=V2
이미지 썸네일 삭제
XH2.54 밸런스 케이블 - 6S(7핀...
1,000원
itempage3.auction.co.kr

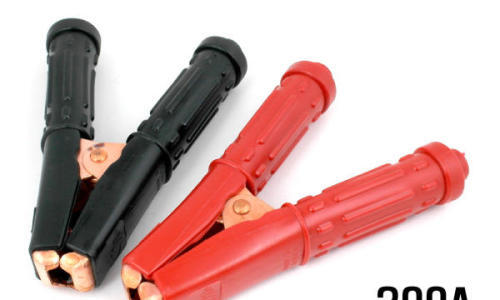

배터리 집게
검,적색 2개가 필요함
https://www.11st.co.kr/products/3792122845?&xfrom=&xzone=
이미지 썸네일 삭제
[11번가] 국산 악어집게 (세트) 어스집게 300A 어스클램프 클립 배터리 전선 케이블 용접선 점프선 점프케이블
카테고리: 전선/케이블, 가격 : 4,800
www.11st.co.kr
주요 부품 내역
캐패시터 2.7V 3000F *6개 = $109.38
12V용 4핀 500A용 릴레이 = $8.42
캐패시터 보호회로 * 3개 = $13.47
3핀 LED 스위치 * 1개 = $0.3
홀더선 연결 컨넥터(35~50SQ용) *2개 = $9.22
잔량표시기(디지탈) * 2개 = $7.92
잔량표시 스위치 LED(언락용) * 1개 = $1.6
홀더선 2AWG *2M = $21.34
밸런스 케이블 6S(7핀) * 1개 = 1,000원
배터리 집게 * 2개 = 4,800원
하이박스 300*180*150 * 1개 = 15,000원
기타 배선 연결할 터미널이 필요합니다
총 비용은 252,000원(잡자재 미포함)
