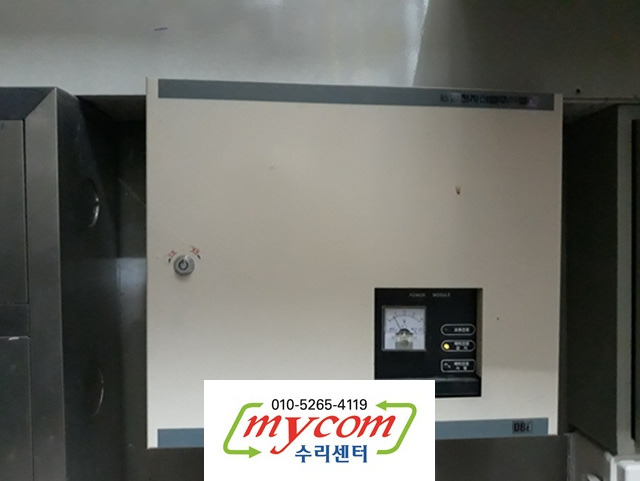

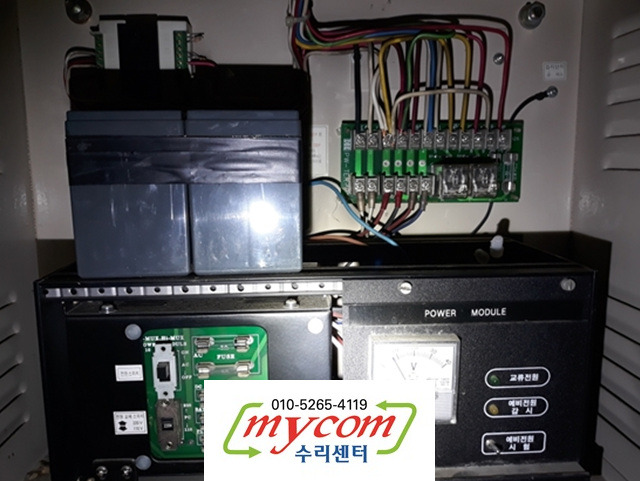

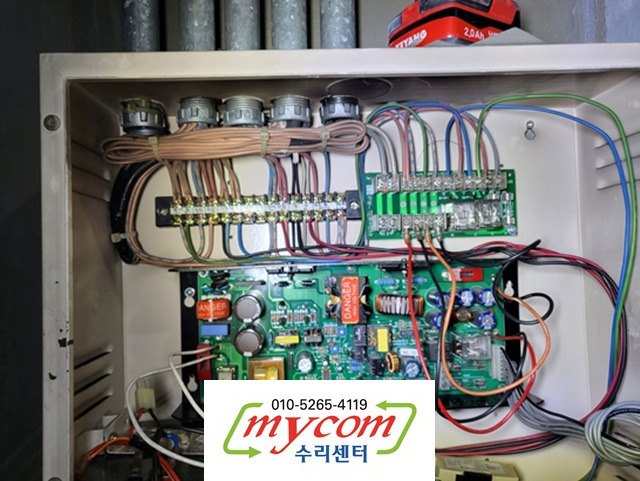

동방전자 중계기전원반 소화전표시등 전원반 SMPS DPU15-15 DPU15-15S 고장으로 서울용산 마이컴 수리센터 점검 수리 교체 사례입니다.

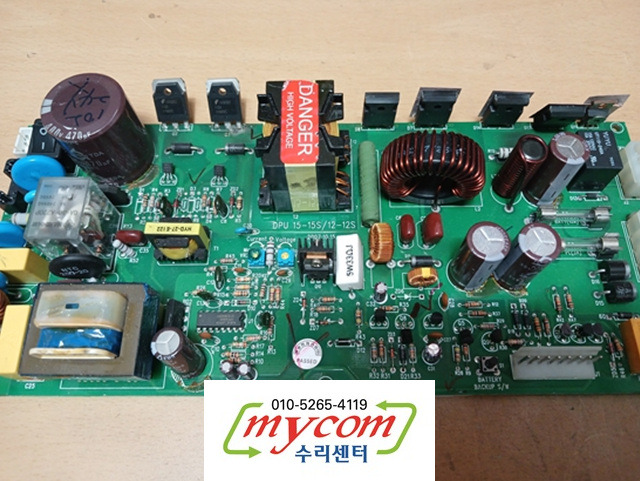

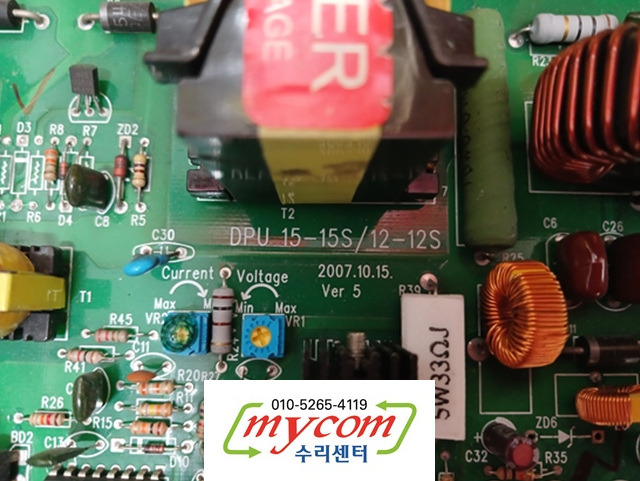

DPU15-15S/12-12S 중계기 전원반 고장 수리

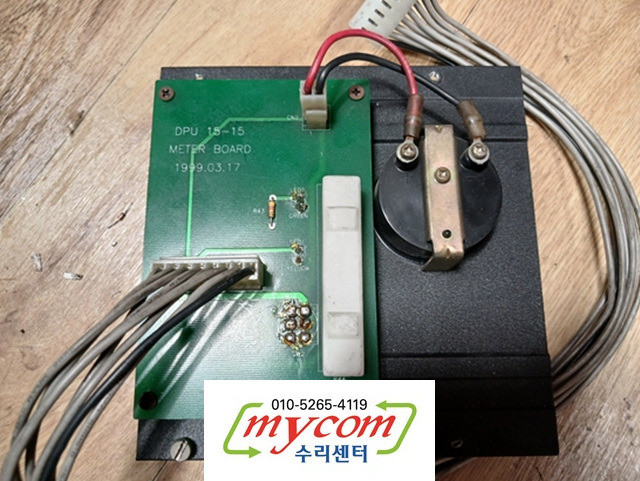

주요고장증상은 교류전원 이상, 교류인입단 퓨즈단선, 2차 직류전압 무감, 중계기전원은 정상이나 표시등 전원 무감, 배터리 이상, 배터리는 정상이나 DPU15-15메인보드 DPU15-15S/12-12S메인보드에서 배터리 인식 불가, 교류전압 인입단 퓨즈 교체시 퓨즈 단선상태, 출력전압은 정상이나 레벨메터 표시불가, 부하 라인 결선시 저전압 발생 또는 2차단 퓨즈 단선, 교류전압 및 퓨즈는 정상이나 직류 출력전압 고장, 상시 전원에서 예비 전원으로 전환 불가, 배터리 교체후 잦은 방전(충전이 안되는 상태) 등의 고장증상이 있습니다.

주요 고장 부품은 퓨즈, 다이오드, FET, IC, TR, 전해콘덴서, 세라믹콘덴서, 냉납, 케이블 부식, PCB부식, 퓨즈 소켓 등 아주 다양합니다.

DPU15, DPU15-15, DPU15-15S 교체시 주의사항은 탈착시에는 배터리 제거후 교류 전원 차단 한다음 관련 케이블 제거 바라며 부착시에는 역순으로 하시면 됩니다.

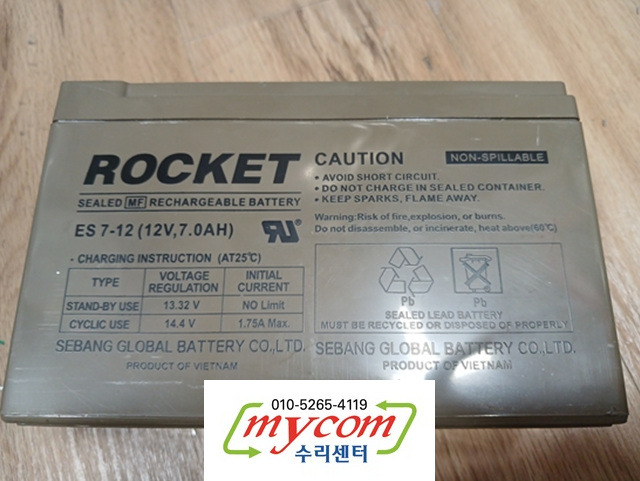

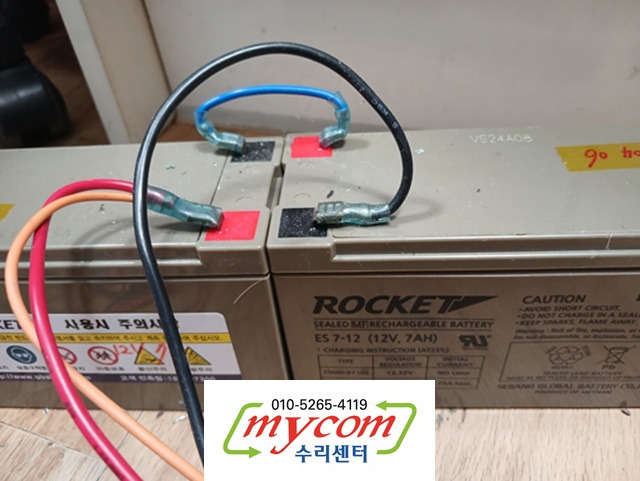

배터리 이상시 규정된 부품을 사용 바라며 간혹 단자대에 부식이 있어 접촉이 안되는 경우가 있으니 제거후 결선 바랍니다.

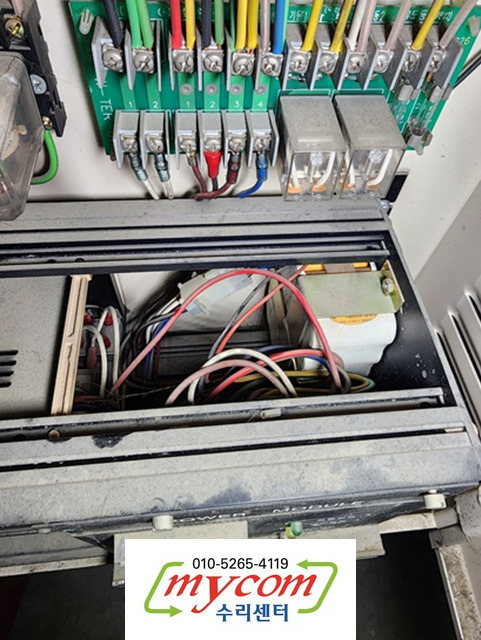

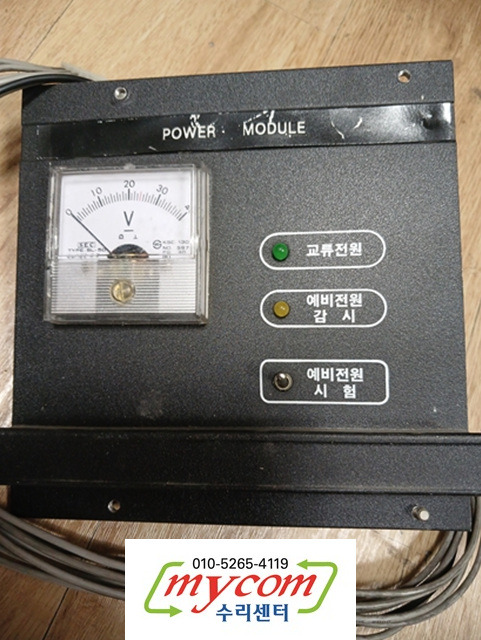

일부 업체에서는 power module(라이너 파워 방식)를 아직도 사용중인 업체가 많으며 주요고장증상이나 고장사례 점검절차 교체절차 주요고장부품등은 DPU15-15와 유사합니다.
