Re: tl866으로 질문 드립니다

[오훈석]

MN231001의 상위영역을 읽는 방법입니다.

아래사진과 같이 작업 후 읽으시면 됩니다.

( 롬의 A16핀을 Vcc로 우회 )

소프트웨어에서 [ ]Pin detect 옵션은 해제하시기 바랍니다.

<< 하위/상위 파일을 합치는법 >>

이 작업 전 처음의 하위영역을 읽은 파일을 001.bin 으로 저장하고

이 작업 후 상위영역을 읽은 파일을 002.bin으로 저장한다고 하면

파일이 저장된 폴더에서 커맨드창을 실행하여 copy/b 001.bin+002.bin 003.bin 을 입력 후 실행하면

003.bin 파일로 합쳐집니다. ( 파일크기 : 128KByte )

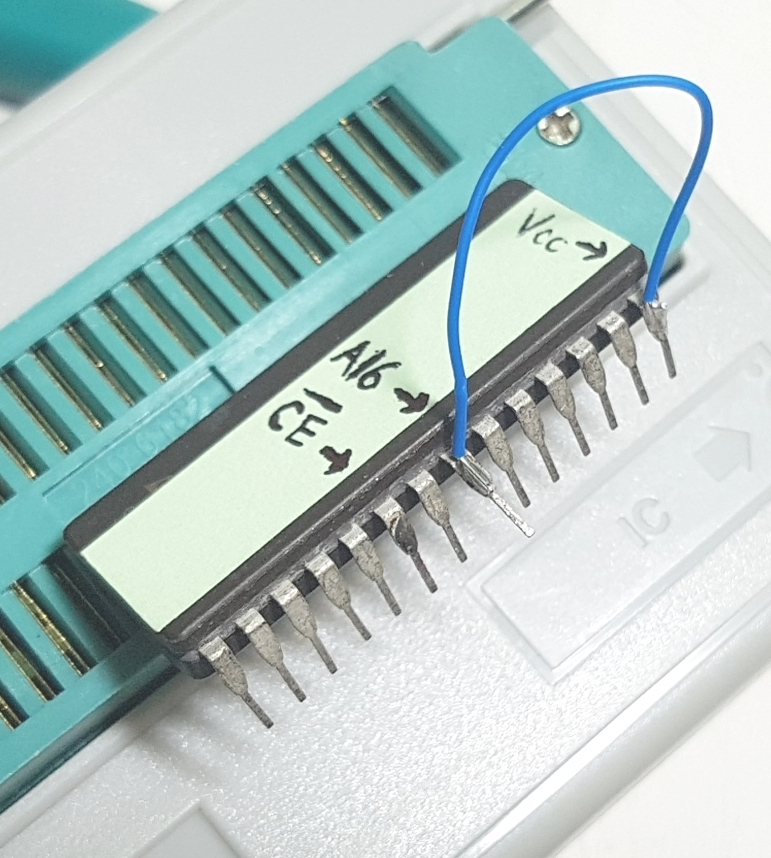

그림.1 상위영역을 읽기위한 사전작업

그림.1 과 같이 A16핀을 위쪽으로 펴고 Vcc 핀과 연결합니다.

===================================================================================================

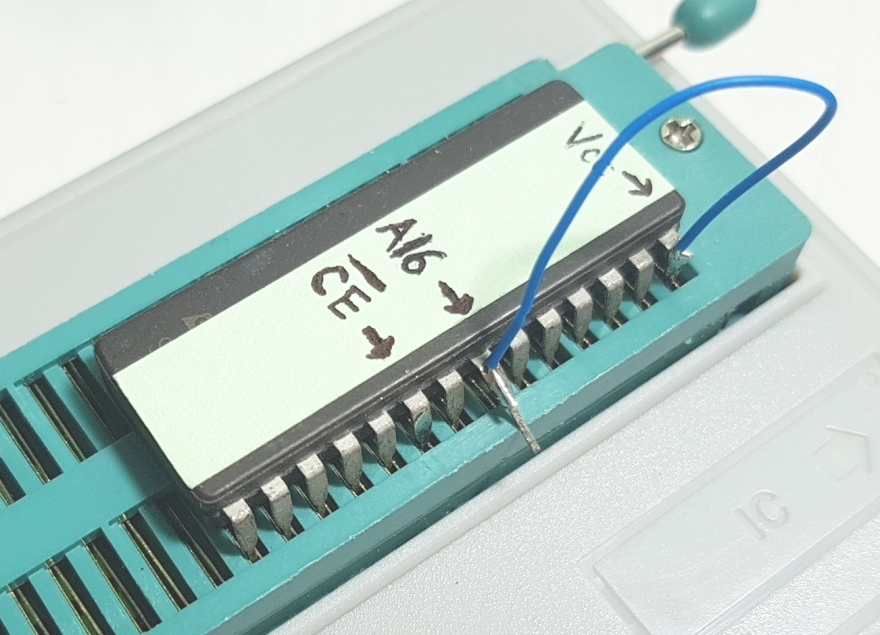

그림.2 장착방법

롬라이터에 장착시에는 그림.2와 같이 A16핀이 롬라이터의 소켓에 연결되지 말아야 합니다.

[더욱평등한돼지]

오훈석 메일 보내드렸습니다.
에러가 나면서 안 됩니다 ㅜ_ㅜ

[오훈석]

더욱평등한돼지  [ ]Pin detect 옵션을 해제하고 읽어보시기 바랍니다.

[더욱평등한돼지]

오훈석 말씀하신대로 해서 파일을 만들었습니다.
메일로 파일을 보내드렸으니 확인 부탁드립니다.

[오훈석]

더욱평등한돼지 답장이 많이 늦어서 죄송합니다.
파일내용을 보니 읽은 내용이 없습니다. W29C010와 바로 호환은 안되는것 같습니다.
PCB기판의 양면을 찍어서 보내주시기 바랍니다.
기판의 배선이 잘 보여야 합니다.

[더욱평등한돼지]

오훈석 사진찍어서 보내드렸습니다.
잘 부탁드립니다.
