소방수신기 소방수신반과 함께 구성된 중계기 및 소방설비 표시등의 전원반으로 사용되어 지는 PSU450 고장 수리 사례입니다.

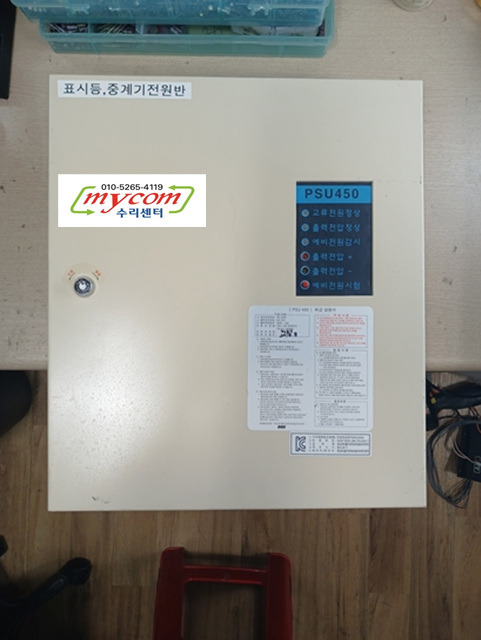

PSU450 전원반

수리센터 마이컴에 입고된 PSU450은 전기안점검사, 정전작업, 예비전원인 배터리 교체작업 외부 설비 과부하등에 의해 PSU450 메인전원(교류 220V) 차단후 복전시 PSU450 2차 직류전원 27V 출력이 안되는 증상입니다.

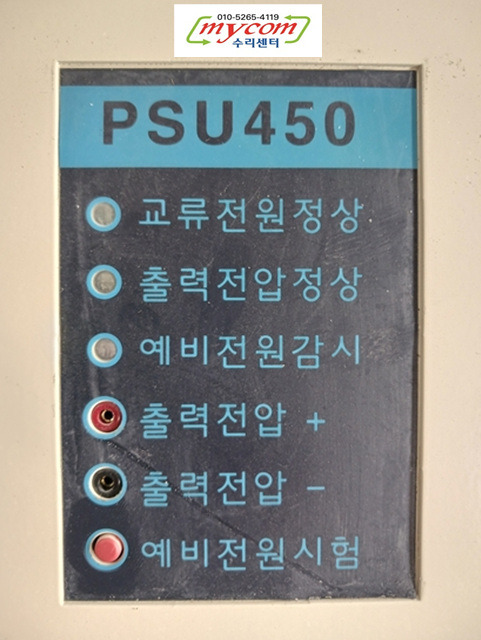

PSU450 외함 LED 표시창

대략 5년이상 사용시 PSU450을 구성하는 메인보드 기판 내부 부품의 수명과 배터리 충전전류 등에 의해 출력전압이 고장인 경우가 많습니다.

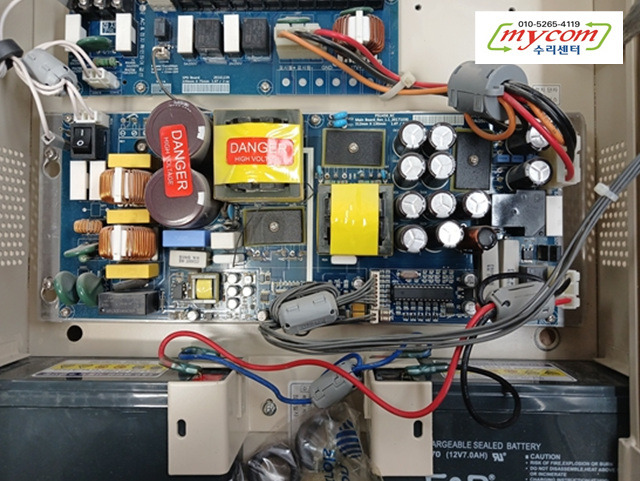

PSU450 메인보드

중계기 전원반 PSU450 수리 또는 교체 가능합니다.

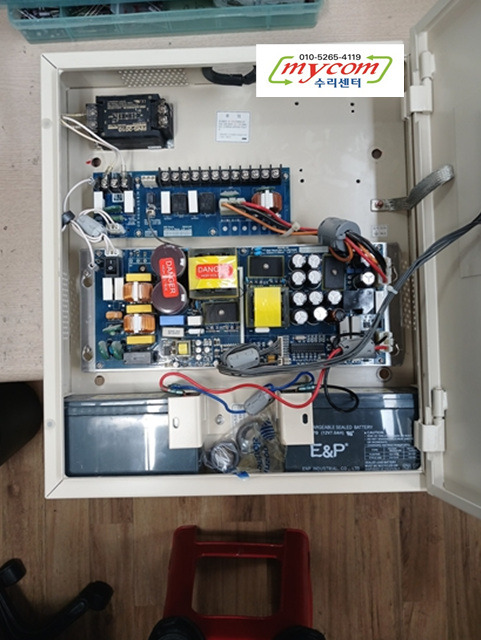

PSU450 전원반 내부 구성

전원반 함 내부 구성품중 상단에 위치한 SPD보드는 침수 낙뢰 운영자과실 등이 아니면 고장이 적은편이며 하단에 위치한 PSU450 이 많이 고장이 발생합니다.

 PSU450 고장 유무 판단은 좌측 AC220V 인입 확인, 우측 4핀 커넥터 출력전압 DC27V 확인 하시면 됩니다.

예비전원인 배터리는 DC12V 2개를 직렬로 구성한 것으로 DC24V 이상이면 양호 합니다.

배터리는 충전지가 아니며 건전지로서 DC22V 이하이면 교체 하시기를 권장합니다.

배터리 전압이 일정전압 이하 또는 배터리 내부 부하에 의해 PSU450 메인보드가 고장이 발생 할 수있습니다.

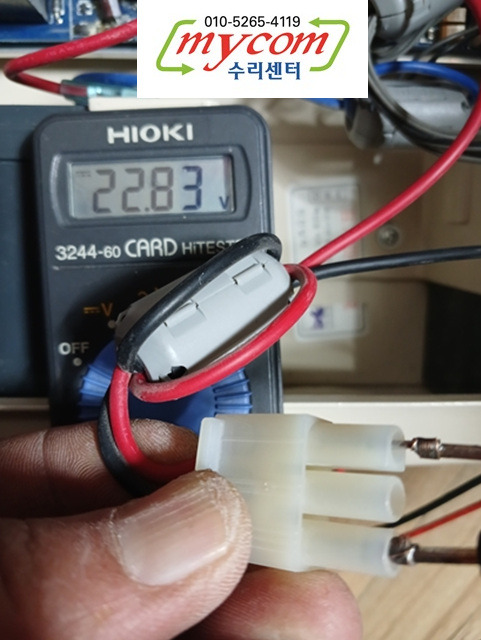

배터리 전압 측정

외부 LED 표시창에는 교류전원정상-점등 출력전압정상-점등 이면 되며 출력전압 + - 에 DC27V 측정되면 양호 합니다.

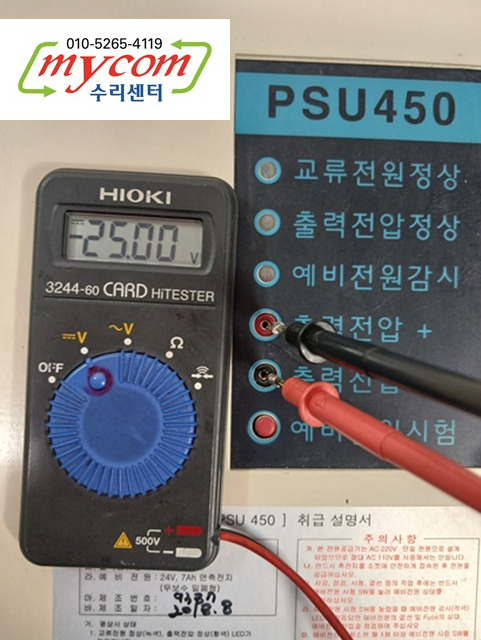

출력전압 점검
