안녕하세요 최연민입니다.
원웨이 베어링이 헛돌거나 혹은 잠기는 현상을 가끔 봐오는데요.
메인기어쪽은 주로 잠기는 경우가 많고 엔진기의 클러치 부분은 종종
헛돌아서 엔진에 스타터의 힘이 전달되지 않는 경우도 있었습니다.
그래서 원웨이 베어링의 원리에 대해 살펴보고 어떻게 대처해야 할지
생각해 보고자 아래의 자료를 네이버 블로그에서 가져왔습니다.
참고해보시길 바랍니다.

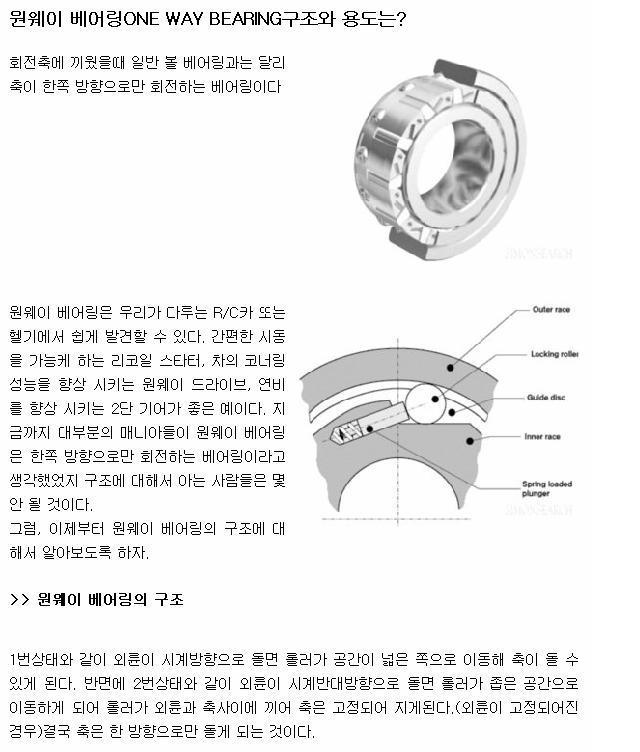

runryder.com 에 원웨이베어링의 원리에 관한 글이 있네요. 뭐 평소에 대충은 어렴풋이 알고 있던 내용이지만 설명의 원리가 그럴 듯 하네요. 원문은 아래에 붙여놓았구요.. 주요한 것만 몇가지 설명 드리죠.. 우선 그림부터 하나 보면 [출처] one-way bearing의 원리|작성자 헤르메스 김동신
조금 과도하게 크게 그린 그림이긴 하지만..
원웨이베어링은 기본적으로 베어링 내부에 위 그림처럼 샤프트가 좌우로
움직일수 있는 미소 유격이 있습니다.
그러면서 베어링이 끼이는 쪽으로 돌기 시작하면
아래그림처럼 샤프트가 센터를 잡게 됩니다.
[출처] one-way bearing의 원리|작성자 헤르메스 김동신
그러나 만약 이때에 원웨이 베어링 자체가 움직을 미소공간이 없다면.. 샤프트는 당연히 고정일테구.. 결국 베어링 샤프트 몇개만이 샤프트의 회전력을 감당하게 되겠지요? 이때에 설계이상의 과도한 힘이 원웨이 베어링의 한쪽 벽면에만 작용하게 됩니다. 그러면 결국 베어링 케이스가 깨지겠지요.. 이러현 현상이 계속 진행되면 결국 베어링케이스가 늘어나서 원웨이기 걷도는 상황까지 진행되겠지요.. 아래 그림과 같이 베어링 자체가 외부 유격이 있고 그곳에 베어링 자체가 부드럽게 움직일 수 있도록 부드러운 그리스가 들어있어 샤프트가 돌기시작하면 원웨이 베어링이 센터를 잡을 수 있다면 그 토크가 베어링케이스로 골고루 전달되어서 설계된 수명대로 사용할 수 있겠지요.. [출처] one-way bearing의 원리|작성자 헤르메스 김동신
일단 대체적인 내용은 위와 같습니다만 조금 의문은 있습니다.
프레야의 경우 대부분 노멀 원웨이 케이스를 원웨이 보호차원에서
대부분 메탈로 업그레이드를 하지요~!
위 논리 대로라면 그럴 필요가 없겠네요?
이 논리대로라면 메인기어의 전후 피니언과의 적절한 유격이 필수 겠지요?
만약 한쪽으로 꽉 끼인다면 결국 원웨이를 한쪽으로 끼게 만들 수 있을꺼니..
언제 엔진 내릴일 있으면 원웨이 베어링과 하우징과의 유격을
확인하고 그리스를 조금 쳐 줘야 겠습니다.
- 네이버 블로그 자료 출처~~ -

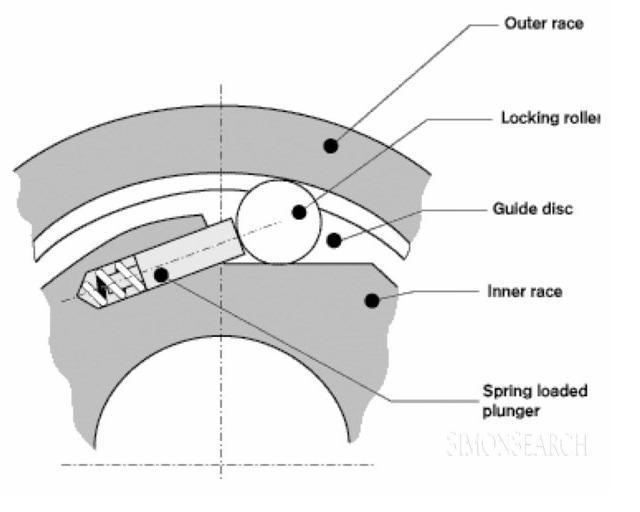

위 내용을 살펴보면 한쪽방향으로는 원웨이 볼들이 공간이 남아 있어서 잘 돌아가게 되구요
다른 방향으로는 꽉 끼어 버리는 현상으로 락이 생겨서 같이 돌아가게 되는 원리입니다.
간혹 이렇게 꽉 끼는 원리에 의해 락을 걸어주는건데 왜 오일을 쳐줄까 하는 의문을 갖기도 했었는데요.
원웨이 볼들이 여러개가 있는데 각각의 볼들이 정확한 위치로 락킹이 되어야 어느 한방향으로
편심이 생기지 않는데 그 때 잘 움직여줘서 자리를 정확히 잡아주라고 그리스를 쳐준다고 하네요.
그렇다고 일반 그리스를 발라주면 윤활 작용에 의해 슬립이 생기겠죠? 그래서 원웨이 전용 그리스를
따로 판매하고 있었습니다.
궁금하던 찰라 제 700 베어링도 한번 분해해 봤는데요. 이는 약간 다른 방식(스프레그 원웨이)이지만 원리는 똑같습니다.
각각의 볼들도 하나씩 떨어져서 분리가 되는데 자세히 살펴보니 그동안의 때가 엄청 껴 있더군요.
위 원리에 의하면 각각의 볼들은 잘 움직여줘서 락킹시 제자리를 정확히 잡아서 들어가야 하는데
이렇게 때가 많이 껴 있으면 잘 움직여주질 못하겠더군요.
그래서 하나씩 깨끗하게 다 청소하여 원래대로 조립해놨습니당 ^^..
희정님이 예전부터 원웨이 베어링 교환해보라고.. 엔진이 잘 돌아도 원웨이가 헛돌아서 RPM이 죽는것 처럼
보일 수 있다고 하셨고... 완영씨 700이는 진짜로.. 엔진 소리는 요란한데 RPM은 죽는걸 직접 보았지요.
그리고 원웨이 베어링 샤프트를 살펴보면 베어링볼 자국이 선명하게 남아 있습니다.
이는 마치 슬립 현상에 의해 생긴것 같지요..
근데 이게 좀 비쌉니꺄 ㅋㅋㅋ.. 다른건 잘 구입하면서 이상하게 이놈은 한번만 더 해볼까..
더 해볼까.. 하면서 잘 구입이 안되더라구요 ....
암튼 이렇게 다시 깨끗하게 청소해놨으니.... 마지막으로 몇번 더 날려보고...
구입하든지 말든지 해봐야겠습니다 ....^^
[출처] one-way bearing의 원리|작성자 헤르메스 김동신
