[목구조]목조건축 시방서 사진첨부 설명서

[농목수(윤세웅)]

 문틀 주위를 철저히 독일산 피셔폼 작업

  (3) 주의사항

    ① 공장제작형 도어는 공장제작기간이 있으므로 충분한 여유를 두고 발주를 하여야 한다.

    ② 도어는 자체가 최종마감재 이므로 충격에 주의 하여야 한다.

9. 외장공사

(1) 공사 일반사항

    ① 방습지 : House Lab,Tyvek.

미제 텍톤 방습지.

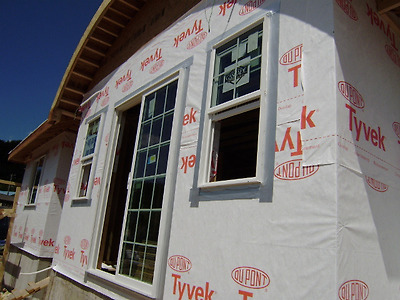

건물 외부 방습지(타이벡).

    ② 외장재 : Siding(Vinyl,Cement,Bevel,Log,수직,채널), 인조석. 벽돌.대리석등등

 화이버 글라스 시멘트 사이딩과 목재 사이딩

화이버 그라스 시멘트 사이딩.

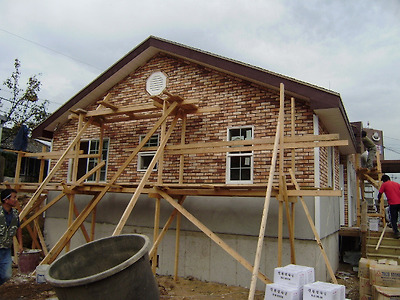

외부 파벽돌 시공중

    ③ Trimmer : A. SPF 2X4 또는 2X6.

                  B. CCA.

                  c.적삼목등

(2) 시공

    ① 외벽주위 점검.

    ② Start 점을 잡아 먹줄을 띄운다.

    ③ 결합은 못.스크류등을  사용하고 못 길이는 50mm로 한다.

    ④ 못은 겹침부분 안쪽으로 시공하여 못이 보이지 않도록 한다.

    ⑤ Siding 간의 이음은 맏댄이음으로 한다.

10. 내부바탕공사(석고보드공사)

 (1) 일반사항

    ① 석고보드의 종류

      가. 일반석고보드(방화석고보드) : 화장실, 다용도실, 주방설치부분을 제외한 모든 장소

      나. 방수석고보드(방수.방화석고보드) : 화장실, 다용도실, 주방설치부분에 설치한다.

  (2) 공사착수전 준비사항

    ① 공사착수전 마감상태

      가. 전기배선 작업이 완료되어야 한다.

      나. 설비배관 작업이 완료되어야 한다.

      다. 단열재설치 작업이 완료되어야 한다.

  (3) 재료사양

    ① 방화석고보드

      가. 물성(KS F 3504, JIS A 6901)

        A. 보드두께 : 12.5mm

        B. 길이방향 굽힘하중 : 500 N(Kgf) 이상

        C. 나비방향 굽힘하중 : 180 N(Kgf) 이상

        D. 난연성 : 난연 1 급

        E. 함수율 : 3% 이하

        F. 열저항 : 0.060 ㎡․K/W

        G. 무게 : 7.5 ～ 11.3 Kg./㎡

      나. 규격

        A. 나비 1200mm × 길이 2400mm

        B. 표면색상 : 황색

    ② 방수석고보드

      가. 물성(KS F 3504, JIS A 6901)

        A. 보드두께 : 12.5mm

        B. 건조시 굽힘하중 : 500 N(Kgf) 이상

        C. 습윤시 굽힘하중 : 300 N(Kgf) 이상

        D. 난연성 : 난연 2 급

        E. 함수율 : 3% 이하

        F. 열저항 : 0.052 ㎡․K/W

        G. 무게 : 7.5 ～ 11.3 Kg./㎡

        H. 흡수시 내박리성 : 석고와 원지가 박리되지 않을 것.

        I. 전흡수율 : 10% 이하

        J. 표면흡수량 : 2g 이하

      나. 규격

        A. 나비 1200mm × 길이 2400mm

        B. 표면색상 : 하늘색

 (4) 시공

    ① 석고보드 마구리가 서까래, 장선, 서까래에 걸치도록 재단한다.

    ② 석고보드를 스크류 드라이버 또는 석고보드용 못을 이용하여 부착한다.

    ③ 개구부와 같이 중간부위를 뚫어야 할 때는 석고보드용 톱을 이용한다.

    ④ 석고보드 끼리 맏닿는 부분은 정확히 일치하도록 붙어야 한다.

    ⑤ 석고보드가 튀어 나오거나 높이가 맞지 않을 때는 다음과 같이 한다.

      가. 일단 석고보드를 떼어 낸다.

      나. 샛기둥, 장선, 서까래 의 융기 또는 들어간 부분을 대패나 톱을 이용하여 일정하게

         맞춘다.

      다. 다시 석고보드를 부착하여 평면이 일치하도록 한다.

    ⑥ 스크류 드라이버 또는 석고보드용 못은 못 머리가 석고보드 면보다 2～3mm들어가도

       록 설치한다.

    ⑦ 벽면 석고보드를 설치할때는 항상 위쪽부터 맞추면서 시공한다.

    ⑧ 설치순서는 천장 → 벽체 순으로 한다.

    ⑨ 코너에는 항상 코너비드를 설치하여 마감이 깨끗하도록 한다.

  (5) 주의사항

    ① 석고보드를 부착한 상태에서 원지가 찢어지지 않도록 한다.

    ② 일단 깨진 석고보드를 부착하지 말아야 한다.

    ③ 부착된 석고보드 위에 매직 또는 잉크종류의 펜으로 칠하거나 낙서하지 않아야 한다.

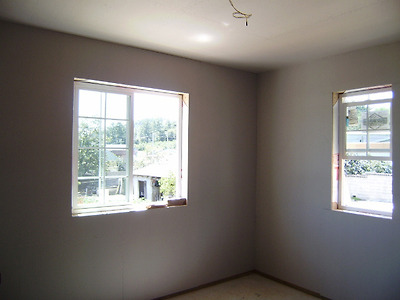

석고보드작업

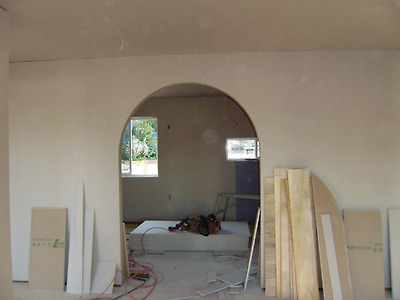

거실과 식당및 주방 연결통로는 아취작업

욕실 방수 석고보드

 주방 씽크대 부분입니다.

11. 도장 공사

  (1) 일반사항

    ① 페인트 원료 :

    ② 페인트 종류

      가. 계단, 문짝 :

      나. 외부 사이딩면 :

  (2) 공사착수전 준비사항

    ① 공사착수전 마감상태

      가. 사이딩 작업 및 내부 수장작업이 완료되어야 한다.

    ② 현장 구비조건

      가. 페인트 공사를 하는 도중에 다른 공정이 현장에 같이 운용될 수 없다.

      나. 바닥마감재공사가 시작되기 전에 페인트공사를 마감하여야 한다.

  (3) 재료사양

    ① 수성 페인트 : 안료 + 합성수지 + 희석제(물)

    ② 래커 페인트 : 안료 + 투명래커(소화섬유소+수지+휘발성용제)

    ③ 부재료

     가. 퍼티 : 조인트용 콤파운드

     나. 조인트용 테이프

  (4) 시공

    ① 바탕처리

      가. 못이 사이딩 면보다 밖으로 튀어 나왔을 경우 드라이버로 깊게 박는다.

      나. 사이딩 면이 오염되었거나 부실한 시공면에는 프라이머 처리를 한다.

      다. 조인트 면을 두껍게 1차 퍼티 하고 건조시킨다.

      라. 2차퍼티후 24시간동안 말린다.

      마. 퍼티면에 연마지로  바탕면이 고르도록 연마한다.

    ② 페인트 시공

      가. 바탕처리된 면에 롤러, 붓 등으로 초벌칠 한다.

      나. 초벌칠이 끝나고 24시간후 재벌칠 한다.

  (5) 주의사항

    ① 바람이 강하면 칠작업을 중지해야 한다.

    ② 온도 5℃이하, 35℃이상, 습도가 80% 이상시 작업을 중단한다.

    ③ 밀폐된 공간에서 석유계 희석제나 페인트를 사용하지 말아야 한다.

    ④ 시공시 반드시 마스크를 착용해야 한다.

    ⑤ 도장되지 말아야할 부분은 비닐등으로 덮어두어 타 공정에 해가되지 않도록 한다.

 다락 박공부분 도장작업까지 완료된 모습입니다.

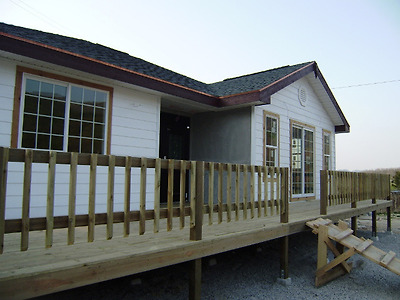

 건물 전면부이구요.

 우측면부에서....

12.외부소핏 공사

 처마 끝마감재 페시아 시공

 박공부분 리턴박스 작업중이구요.

 소핏 벤트 설치 완료.

 처마 반자 소핏벤트 시공

 리턴박스와 소핏벤트두 모두 시공 되었구요.

13.방통공사

 요긴 작은방에 난방선로.

 거실후면 주방 씽크대와 식탁자리.

 짐치 냉장고등을 둘 제1 다용도실입니다.

 난방 선로 작업은 촘촘한 간격으루 시공

 씽크대 하부 자리에두 난방선로 설치로 곰팡이 방지에 한목하였구요.

 차광망 설치로 몰탈 기계미장준비를 하였답니다.

 여긴 거실부분이구요.

 미장이 양생되구 있네요.

 미장작업

14.목공사

 팔도목재 산업에서 주문한 문틀과 문선몰딩입니다.

색상은 워시 이구요.

 문선 몰딩

 창문 쨈을 폭에 맞게 목재를 켜는 작업중

 창문 쨈에 창문선 몰딩 조립 접합 작업중

 방문 달기에 앞서 문틀에 전용 철물 고정

 레이저 레벨기를 이용 철물로 문틀을 벽체 공간에 고정 한답니다.

 정확히 수직을 보구서 고정해야 한답니다.

 철물고정부분.

 철물로 고정후 창틀 전용폼으로 밀실하게 틈새를 충진해야 하구요.

 틈새 충진

15.타일공사

타일 본드 쌍곰표 세라픽스 7000번 5000번과 3000번두 있지만 7000번이 접착력이 더 우수하답니다.

 타일 입고 ----국산타일--요사히는 거의 중국산--제품을 믿을수가 없어서...

 현관바닥 타일 우측부분이 신발장이 들어갈 자리

 주방 씽크대 자리....

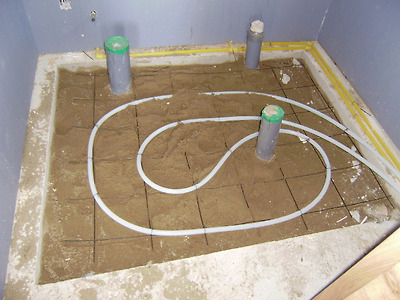

 다용도실 턱을 주구 2단으로 바닥타일 시공

보이는 우측 유가가 세탁기 전용배수 유가

 공용 욕실에 세라믹 욕조

 욕실 포인트 타일

 부부 욕실 바닥 타일

 창문 주위 스텐 몰딩으로 타일 처리

 세탁기를 둘곳은 조금 단차를 두고 턱을 만들었구요.

보이는 파이프가 세탁기 전용하수구이구요.

 욕실 메탈 세라믹 고급타일입니다.

일반 바닥타일 보담 배이상 고가의 고급주택에 주로 사용하는 타일입니다.

 바닥과욕조 그리구 벽면

현관문 주위 타일로 처리 했답니다.

16.수장공사

 신발장과 현관 중문

 마스터 베드룸 벽지

 욕실 전실과 붙박이장

 거실과 조명설치

 아이방 붙박이장

 아이방2

 거실 수납 창고

 거실 전체 모습

17.가구공사

 주방가구와 주방 조명

 신발장이랍니다.

전체를 맞춤으루 짜 넣었답니다.

 여긴 씽크대....주방입니다.

18. 설비공사/전기공사

  (1) 범 위

    ① 설비공사

      가. 급수, 배수 배관공사

      나. 급탕배관공사

      다. 난방배관공사

      라. 위생배관공사

 발코니 수전이랍니다.

세탁기는 이곳이 계획이 였구요.

보이는 우측이 세탁기 자리.

좌측 수전은 발코니 화분등에 물을 주려구....

지가 깜빡한것을 건축주 님께서 말씀해 주시더군요.

 안방 욕실 이구요.

욕조와 세면기 그리구 양변기랍니다.

 씽크대 개수구 온냉수랍니다.

 이곳은 공용 욕실이구요.

 3P그러니까 피스(나사)로 고정하는 구멍이 3개 인것뿐인줄 알았는데...

4개루 고정하는 것이 있더군요.

   ② 전기공사

      가. 전열공사

      나. 약전설비공사

      다. 전등설비공사

      라. 전등기구 공사

 천정 전기 복스.

 콘센트 후면은 목재루 단단히 고정을 해야 하구요.

 보통 집보다 무자게 많은 선이 배선되었답니다.

 어느곳이든 콘센트는 목재루 고정해야 하구요,

 무자게 많은 후렉시블 파이프가 지나 가네요.

 회색은 전기.청색은 통신.

 통신 단자함입니다.

 전기 차단기함이구요.

난연 후렉시블 호수랍니다.

  (2) 시 공 : 건축도면 또는 특기시방에 따른다.

19. 데크공사

  (1) 일반사항

    ① 데크는 외부로 노출되는 구조이므로 반드시 방부처리를 해야 한다.(Oil Stain도장)

    ② 데크 밑 장선등은 기본적인 바닥활하중에 관하여 설계되어야 한다.

  (2) 시공

    ① 장선의 설치

      가. 장선은 바닥상판의 방향과 직각이 되도록 설치한다.

      나. 바닥장선의 부재간 거리는 부재의 치수 및 허용하중, 바닥활하중 및 고정하중에 의

         하여 설계한다.

      다. 필요에 따라 결합철물을 사용할 수 있다.

      라. 바닥장선이 휘어진 경우 윗쪽으로 굽도록 방향을 설정하여 설치한다.

    ② 기둥 설치

      가. 기둥 밑 터파기는 2'(600mm)이상 이어야 한다.

      나. 기둥과 바닥장선과의 연결부위는 적절한 철물을 사용하여 단단히 고정한다.

      다. 터파기 부분에 콘크리트를 메울 경우 자갈을 포함하여야 한다.

      라. 기둥의 상부 높이는 손잡이 난간의 높이와 일치하여야 한다.

      마. 터파기 부분에 콘크리트를 채우고 48시간이 지난 뒤 지지대를 제거한다.

    ③ 상판 설치

      가. 상판은 습기에 의한 수축 팽장에 유의하여 ⅛ 간격을 이격하여 설치한다.

      나. 상판을 장선에 못치기 할 경우 뒤틀림등에 대비하여 2개씩 박는다.

    ④ 난간 설치

      가. 난간은 기둥과 일체가 되도록 설치하여야 한다.

      나. 난간의 높이는 900mm로 한다.

      다. Spindle은 180mm 이하 간격으로 설치한다.

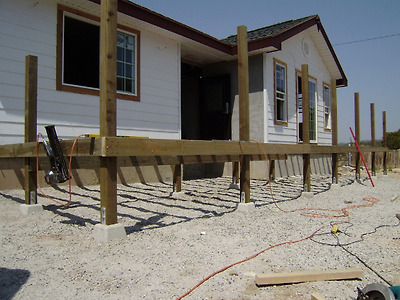

데크 밑부분에 건물쪽을 높이구 배수가 잘되게 처리하구 데크 전면길이가 길어 중간에 기둥으로

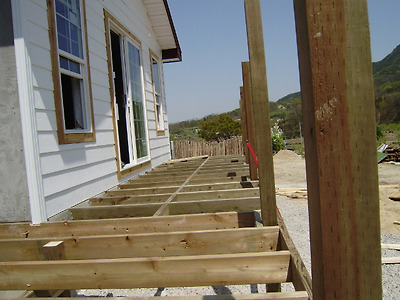

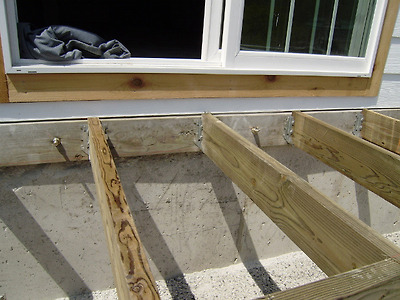

데크 장선받침 처리

데크 장선 중간 블로킹

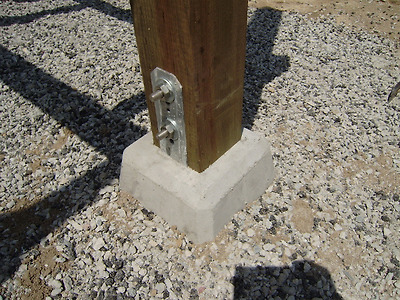

데크기초부분...---스텐 볼트 너트

벽체에는 앙카볼트로 고정

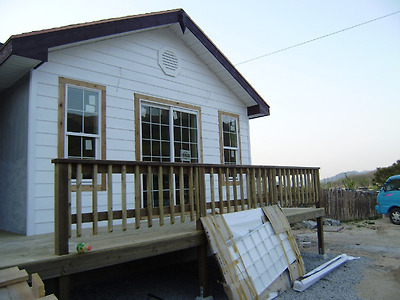

난간간격은 좁구 튼튼하게...주로 아이들이 많이 매달린답니다.

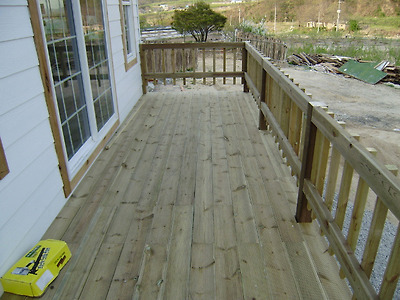

데크바닥===데크 상판재가 서로 어긋지게 시공해야한답니다.

난간상판---손스침은 필히 곡면 면치처리
