1. NED ZINK(티타늄 아연판) 돌출 잇기(Double standing seam) 마감작업

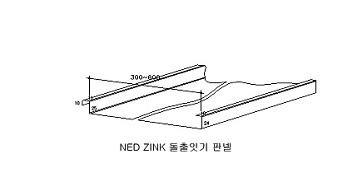

1) 기본적인 시공방식인 돌출 잇기용 판넬(Double Standing Seam Panel)은 판넬 높이
25m/m의 좌우 암수 형태가 겹치도록 각 패널 이 성형 되어야한다.
2) 판넬 길이는 이음매 없는 시공이 가능하도록 최장 길이로 가공하여 시공토록 한다
단, 자동기계를 위한 시공이 불가능한 부위는 최소한의 이음매를 유지토록 시공 하여야한다.
3) 판넬 성형기계(Roll Former)에 생산된 판넬을 암수가 겹치도록 NED ZINK(티타늄 아연판) 돌출 잇기 판넬을 설치하고 클립으로 판넬을 합판 바탕에 고정을 시킨다.

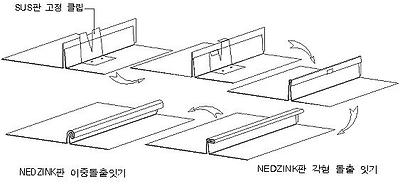

4) 거멀 접기 마감기계(Seaming Machine)에 의해 돌출부분 거멀 접기를 마감한다. 돌출 잇 기(Standing seam)는 이중 돌출 잇기(Double standing seam)와 각형 돌출 잇기(Angled standing seam)로 마감이 이루어진다.
2. NED ZINK 돌출 잇기 (Double Standing Seam)
마감재 하부 구조는 철근 콘크리트 슬래브의 시공 완료 후 이상 유무를 확인한 후 설치를
시작 하도록 한다.
1) 각 파이프 50*50mm를 시공이 완료된 콘크리트 면 위에 2,400mm 간격으로 Level을 잡
으면서 설치한다. 50*50mm 각 파이프를 미리 설치한 50*50mm 각 파이프 상부에
610mm 간격으로 설치를 한다. 각 파이프를 설치면 바탕에 고정을 시킬 때는 스틸 앵글을
이용한다. 스틸 앵글(1.2*50mm)은 콘크리트 슬래브에 고정 할 때는 세트 앙카 볼트나 콘
크리트 타정 핀으로 고정을 시키는데 스틸앵글의 간격은 900~1,200mm 정도로 고정을 한다.
2) 설치된 각 파이프(50*50mm)위에 내수합판(THK12 4” * 8”)을 올려놓고 나무못으로 고정
을 하는데 SCREW의 간격이 300mm가 넘지 않도록 한다.
3) 내수합판 위에 방습지를 설치를 한다. 폭 방향으로 겹치는 부분은 90mm이상 겹치도록
하고 길이 방향은 200mm 정도 겹치도록 한다.
4) 방습지가 설치된 후에는 NED ZINK(티타늄 아연판)잇기가 시공되는 바탕 표면 위 NED

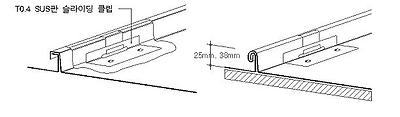

ZINK(티타늄 아연판) 판넬의 규격대로 먹줄 놓고 클립을 300mm 이하 간격으로 고정을
시켜 놓는다.
5) 이상의 하부구조 관련 시공이 끝나면 그 위에 NED ZINK(티타늄 아연판) 돌출 잇기
(Double Standing Seam) 마감작업을 실시한다.
6) 돌출 잇기용 판넬의 가공 및 시공은 자동기계인 롤 포머(Roll former)와 마감기계
(Seaming Machine)를 사용하여 정교하게 시행되어야 한다. 단 기계 시공이 불가능한 장
식 부위와 후레싱(Flashing) 부분 등은 수 가공으로 한다.
