Ⅰ 건식공법 개요
ㆍ구체에 석재판을 붙일 때 긴결철물을 써서 고정하는 공법이다.
ㆍ석재는 구조체에 밀착되지 않기 때문에 구조체의 변형·균열의 영향을 받지 않고, 공장제작
및 설치공법의 기계화로 시공의 효율성을 높일 수 있다.
Ⅱ 건식공법 특징
① 백화현상의 우려가 없다.
② 공기단축이 되며, 전천후 공법이다.
③ 품질관리가 용이하다.
④ 중량이 무겁고, 양중장비가 필요하다.
Ⅲ 건식공법 종류

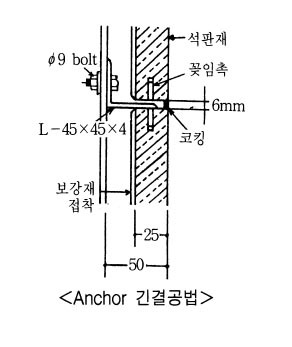

1. Anchor 긴결공법
1) Anchor 긴결공법 개요
ㆍ구체와 석재 사이에 공간을 두고, 각종 anchor를 사용하여 단위재를 벽체에 부착하는 공법
이다.
ㆍ설치시의 조정과 층간변위를 고려하여, 1차 연결철물(주로 앵글형)과 2차 연결철물(주로 평
판형)로 연결하는 공법으로 백화가 발생하지 않으며, 단열효과가 있다.
2) 긴결철물의 요구성능
① 시공성
② 내구성
③ 내력
④ 층간변위 추종성
⑤ Sliding 성능
⑥ 내화성
3). 특징
① 백화현상의 우려가 없다.
② 상부하중이 하부로 전달되지 않는다.
③ 단열효과 및 결로방지효과가 크다.
④ 충격에 약하다.
⑤ 긴결철물에 녹이 발생할 수 있다.
4) 시공시 유의사항
① 설치 및 위치조정 용이해야 함.
② 중력·지진·풍압·팽창에 대응하는 강도를 확보해야 함.
③ 수평 및 수직 방향의 sliding 성능 고려
④ 성능저하 없이 50년 이상의 내구성을 유지해야 함.
⑤ 수평 및 수직 방향의 변위에 추종하는 성능이 있어야 함.
⑥ 열팽창 흡수성능이 있어야 함.

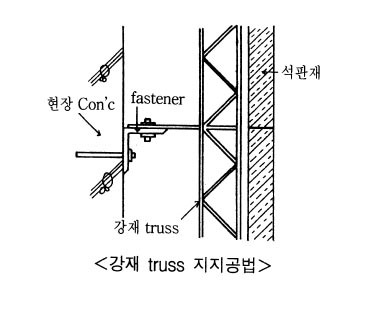

2. 강재 truss 지지공법
1) 강재 truss 지지공법 개요
ㆍ 강재 truss 지지공법은 미리 조립된 강재 truss에 여러 장의 석판재를 지상에서 짜맞춘 후,
fastener을 사용하여 이를 조립식으로 설치해 나가는 공법이다.
ㆍ 지상에서 미리 조립해 현장 설치하므로 공기 단축에 유리하다.
2) 특징
① 품질이 우수하며, 비계가 불필요하다.
② 공기단축이 가능하며, 전천후 공법이다.
③ 지상에서 미리 조립하므로 안전관리가 용이하다.
④ 설치용 양중장비 필요하다.
⑤ 석재와 석재 사이의 줄눈설계가 미흡하다.
3) 유의사항
① 트러스 제작 및 지상 설치, 판재의 부착, 줄눈시공 등의 정밀도에 유의할 것.
② 강재 트러스와 구조체의 응력전달체계 검토
③ 트러스 사이에 설치되는 창호가 하중의 영향으로 처짐이 일어날 수 있으므로 유의
④ 풍하중 등에 대한 안전성·수밀성·기밀성 등을 확인할 것.
⑤ 타워 크레인에 의한 양중은 spreader beam과 와이어 등을 사용할 것.

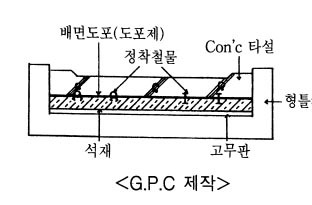

3. G.P.C(Granite Veneer Precast Concrete) 공법
1) G.P.C(Granite Veneer Precast Concrete) 공법 개요

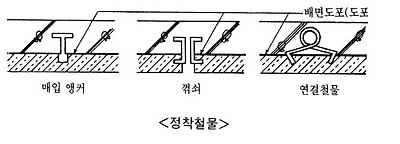

ㆍ 화강석을 외장재로 사용하는 방법의 하나로, 거푸집에 화강석 판재를 배열한 후 석재 뒷면
에 철근조립 후 Con’c 타설하여 제작한다.
ㆍ G.P.C 공법은 구조체의 변형·균열의 영향을 받지 않고, 공장제작이 가능하고, 설치공법의
기계화로 시공의 효율성을 높일 수 있다.
2) 특징
① 공기단축 가능하고, 석재를 얇게 하므로 원가절감
② 석공의 숙련도를 요하지 않으며, 품질관리가 용이
③ 중량이며, 양중장비 필요
④ 석재와 Con’c 사이의 백화현상 발생이 우려

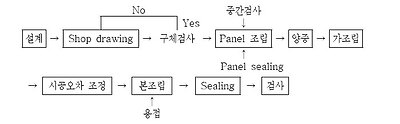

3) 시공순서 Flow Chart
4) 유의사항
① G.P.C 배면도포 작업 전에 필히 석재의 오염 및 건조상태 점검할 것.
② G.P.C 배면도포 작업시 외기온도는 5℃ 이상이어야 함.
③ G.P.C 설치시 수평·수직의 정확도를 기하는 것이 가장 중요함.
④ 현장설치 후 교정 및 보정을 고려하여 양생시 물 사용을 금함.
Ⅳ 건식공법 시공시 주의사항
① 수평·수직의 정확도를 기하는 것이 중요
② 운반 및 설치 작업시 파손 또는 탈락방지, sealing 방수처리 철저
③ 철분 유출방지 및 결로방지 연구, fastener의 재질은 비철금속이 유리
