디지털TV를 사놓고도 어린이가 있는집에서는 유선방송을 가입하기가 부담 스럽죠
부모 없을때 성인방송이나 만화방송을 보며 시간을 낭비하는 염려가 있습니다.
그래서
옷걸이나 전선으로 디지탈 안테나 만드는 방법을 소개 합니다.
저는 만들어서 월드컵을 응원하려고 합니다.
디지털안테나 구입하는것보다 더 좋다고들 합니다.
옷걸이 안테나 만드는 법을 적어봅니다.
조금 더 전문적인(??) 내용으로..
먼저 옷걸이 안테나의 정식명칭은 루프안테나입니다. 람다/4 루프안테나라고 합니다.
루프안테나를 만들기 전에 방송채널의 주파수를 확인하셔야 합니다.

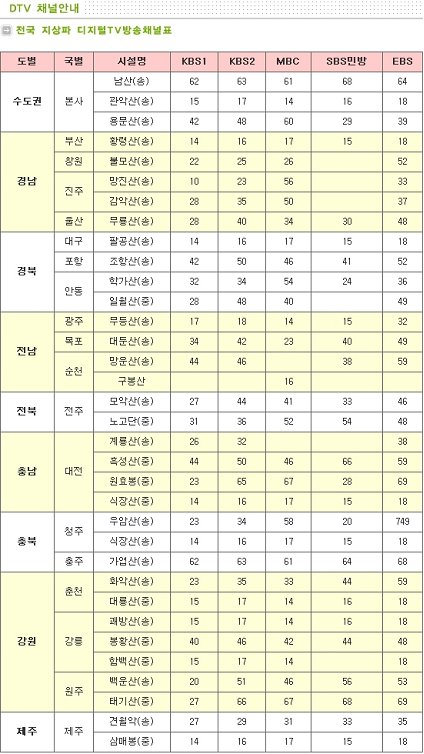

방송채널에 합당한 주파수가 있죠.. 인터넷으로 DTV 주파수 치시면 나옵니다.
관악산이 14~18까지이구요. 남산이 61~64,68이네요.

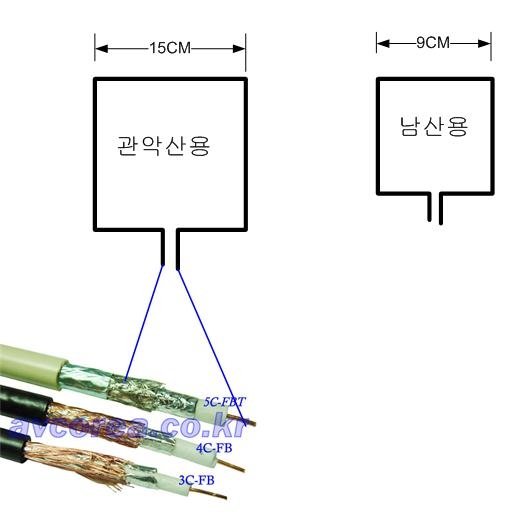

대충 주파수를 환산해서 만든것이 관악산용 15CM(한변의 길이),남산용 9CM입니다.
다음 그림을 보고 같이 만들어 주시면 됩니다.
1. 옷걸이로 그림의 있는 크기로 만들어 줍니다.
2. 안테나 케이블을 벗겨(ㅋㅋㅋ)서 한쪽씩 연결해 줍니다. 납땜해도 되구요. 어려우면 그냥 같아주시고 테이프로 마무리하면 됩니다.
3. 안테나 케이블의 반대편에 TV와 연결될 수 있도록 안테나 잭을 연결하셔야겠죠.
주의 사항 : 방송국 중계탑이 보이면 좋지만 안보이는 지역과 중계탑 바로 아래지역에서는 화면이 안 나올 수 있습니다.
이 때는 옷걸이 안테나 사용이 어렵습니다.

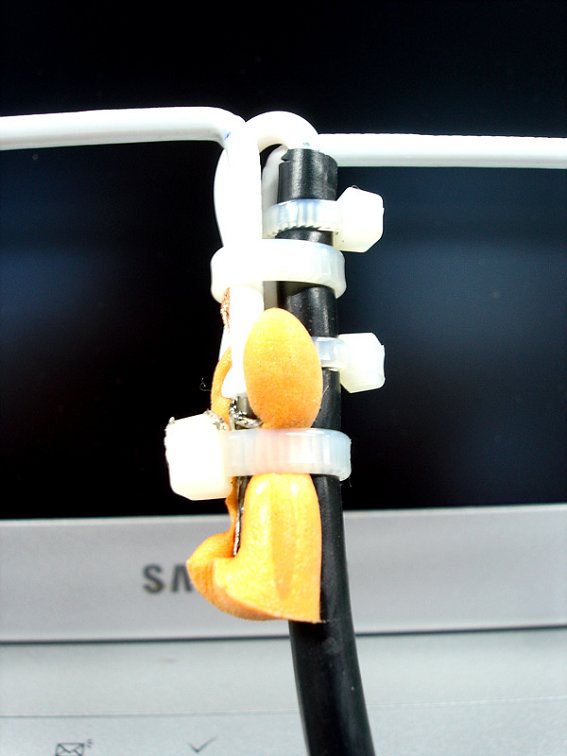

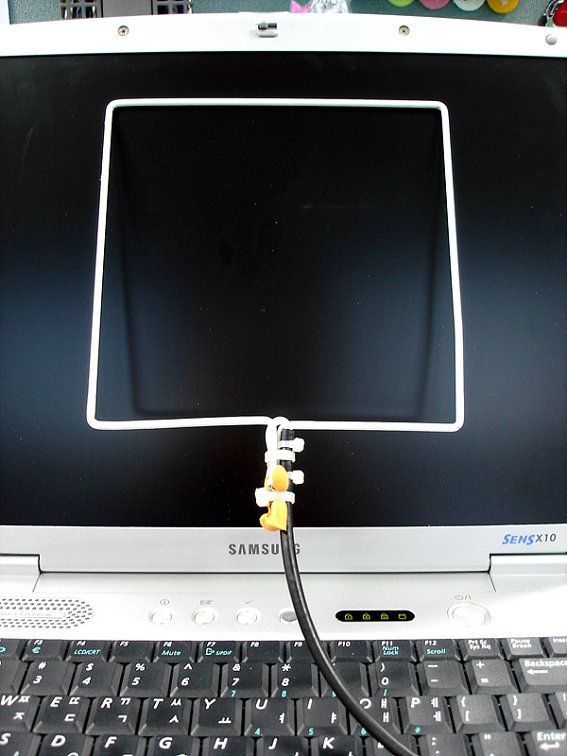

만들어본 DTV 안테나

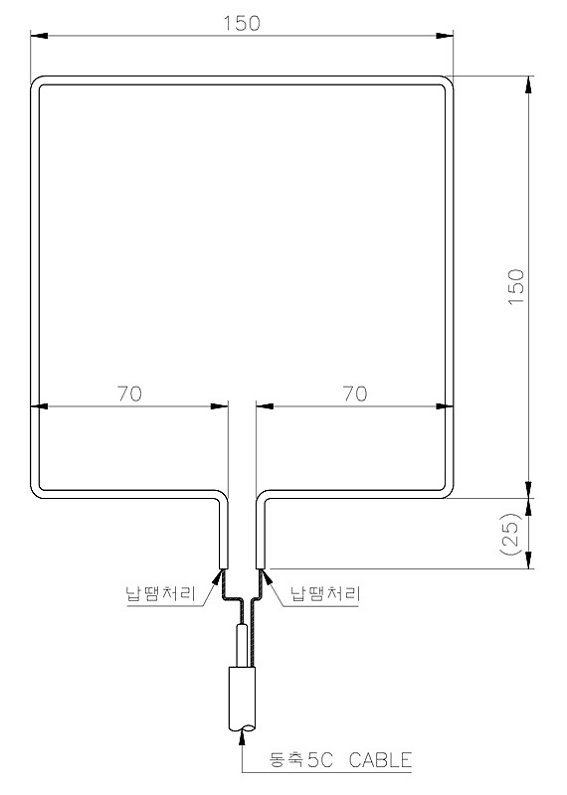

먼저 도면 (클릭하면 확대됩니다....)
보기와 같이 만들기는 쉽당. 단, 사이즈를 고려해서 대충 90도로 접어주는 작업. 그리고 나땜?...ㅎㅎ
관련댓글)
구체적으로 정리해주셨네요.. 역시 프로의 냄새가...
알고한건 아니지만 저도 만들어서 자~~알 사용하고 있습니다. 너무 잘나와요..
HD LCD TV보면서 DTV로 못보면 소용 없지요...^^
그런데, 환경적 영향을 받는다는거....
바람불거나 차가 지나가거나 하면 끊길수도 있다고 하던데..
귀찮아서 땅바닦에 세워 놓았더니 환경의 영향을 받더군요.
하지만 베란다 등에 설치하면 상관 없습니다.
당연히 환경에 영향을 받습니다. 그것은 어느 안테나나 동일합니다.
땅과 가까이 있으면 다른 주파수의 간섭이 심해지구요.
그리고 바람이 불거나 차가 지나가거나 하면 끊길 수 있다는 것은 안테나를 실내에 달아서 그렇죠..
실외에 높은 곳은 찾으세요. 그리고 주파수가 높은 관계로 송신탑이 가시권이면 상당히 잘나오게 됩니다.
그리고 송신탑의 안테나가 어느방향이냐에 따라서 수신율이 변하기도 합니다.
옷걸이 안테나 여러개 만들어 분양해 볼까요?
1,000면 가입 기념으로.
약간의 노동이 필요하겠지만 몇분이 모여 작업하고
작업 완료 후 소주한잔...
옷걸이에 커넥터 작업해서 일반적으로 판매하는 TV케이블 바로 연결만 하면 사용할 수 있도록 해서 드리는 것이 어떨까요? 납땜을 제대로 못하시는 분들을 위해서요. 대신 커넥터값만 받구요..^^
서울, 부산, 대구, 춘천, 강릉, 광주 분들 위주로 해야겠네요. 다른 지역의 채널이 너무 넓어서 일반 UHF 안테나를 장착하셔야 될 듯...
커넥터 값을 얼마나 받아야 할까요?
커넥터 값을 받으면 판매하는 것이 되기에...
일반 케넉너는 제가 제공해도 될 것 같아서요.
많이 만들면 좋겠지만 그것은 시간적으로 어려울테니
수량을 한정하여
성실맴버 이상 선물로 하면 어떨까요?
지역마다 사용주파수가 다른 것은 어떻게 할까요? 무턱대고 만들기도 그렇구요. 그냥 하나 만들어 주면 좋기는 합니다. 성실멤버가 몇명 안되니 조금만 만들어도 될 것 같구요.^^
종류별로 몇개 만들어 놓았다가 제품 판매하실때 DTV 테스트 용도로 사용해 보라고 주는 것도 괜찮을 것 같은데요. 지역을 물어보시고 주면 될 듯 합니다.^^
좋은 생각 이십니다. 저는 자원봉사 지원합니다. 딴건 몰라도 납땜은 자신있어요. 하하하
불러만 주신다면 근무 없는날은 하시라도.....Call 부탁 드려요.
우선 용문산과 관악산에 맞게 몇게 만들어 보지요.
저는 관악산에 맞게 5개..
나머지는 다음에.. 아니면 다른분께 토스
판매할때 제공하지는 않을 것입니다.
취미삼아 하는 것 과 영업과는 별개 이니까요.
15cm 이상으로 제작하면은 방송 수신이 잘 안되나요 남산 안테나 입니다....
한변이 길이가 15cm가 넘어가면 남산용으로는 수신이 어렵습니다. 연결해 보시면 수신율이 50%도 못 미치게 나옵니다.
팔공산은 관악산용으로 만드시면 됩니다. 15cm 정사각형으로... 설치는 가능하면 송신소방향의 베란다나 창문쪽으로 유리창에 붙이는것(문어촉수같이 생긴것,인형 거울에 붙이는 것)으로 고정해서 사용하시면 좋아요..^^
제가 오늘 15센티로 만들었다가 화면이 잘 안나오길래..이 글 보자마자 9센티로 잘라 만들었는데 더 안나오네요 ㅠㅠ 참고로 미아동..
영등포인데 15cm로 만들었는데 수신이 안되는;; 9cm로 해도 화면이 깨끗하지가 안네요..ㅜ
모가 문제인지 모르겟어요;; 그냥 유선 달아야할듯
영등포에서 안테나를 옥외쪽에 남산 안테나가 보이는 곳으로 해서 9cm로 해서 만드시면 될 듯 합니다.
안테나 길이가 너무 짧게 해주시면 그것도 안테나 역할을 하므로 수신이 안 좋을 수 있습니다.
강원도 삼척인데요9cm미터로 만든거거든요 sbs가 안잡혀요
관악용으로 만들어야 하나요??
어느 중계기를 통해서 수신을 하는지 확인하시고 그기에 맞춰서 해야합니다. 안테나 케이블을 너무 짧게 만들경우에도 문제가 될 수 있으므로 안테나 케이블은 약간 길게 만들어 주세요.
봉황산에 맞게 Ch 44에 맞추어 각 변의 길이를 11.5Cm로 만들어 보세요.
다른 채널도 잘 잡힐 것 같은데요.
안 되면 대룡산 또는 괘방산에 맞게 각 변을 15Cm로
