□ 유입관거 및 침사지 설비
1.설비개요
1)개요
나주공공하수처리장으로 유입되는 하수량은 평균 18,000㎥/일이며 수면적 부하율은 평균 620
㎥/㎥.일, 평균유속 0.1~0.2m/s로 설계기준에 비하여 낮게 운영중에 있다. 나주공공하수처리
장의 침사지 형식은 장방향 수평류식으로 차집관로를 통해 처리장으로 유입되며 처리장에 유
입된 하수는 침사인양기와 조목스크린(수동) 및 전동세목스크린에 의해 침사물과 협잡물이
제거된후 수중펌프로 유입펌프장에서 유입분배조로 압송된다
2)개략 Flow
유입→긴급차단수문→유입수문(협잡물은 협잡물저장호퍼저장후 장외반출됨)→조목스크린→중
력식침사지(침사물은 침사저장호퍼 저장후 장외반출됨)→세목스크린→유츌수문→유입펌프장
3)구성기기 품목(유입관거 및 침사지 설비)
|
품 번 |
명 칭 |
규 격 |
수량 |
단위 |
동력 (Kw) |
비고 |
|
M-101 |
유입게이트 |
슬루스 게이트 전동구동 바깥나사식 W800mm X H800mm |
2 |
문 |
1.5 |
|
|
M2-101 |
조목스크린 |
더블체인연속식 제진기,바간격:20mm 설치각도 : 75°, 수로크기:W1.2mXH4.0m |
2 |
대 |
0.75 |
|
|
M2-102 |
협잡물콘베어(1) |
트로프형 벨트 컨베이어(STS 2mm덮개) W500mm X L5,500mm, V=20m/min |
1 |
대 |
0.75 |
|
|
M2-103 |
협잡물콘베어(2) |
트로프형 벨트 콘베어(STS 2mm덮개) W500mm X L20,000mm, V=20m/min |
1 |
대 |
1.5 |
|
|
M2-104 |
침사제거기 |

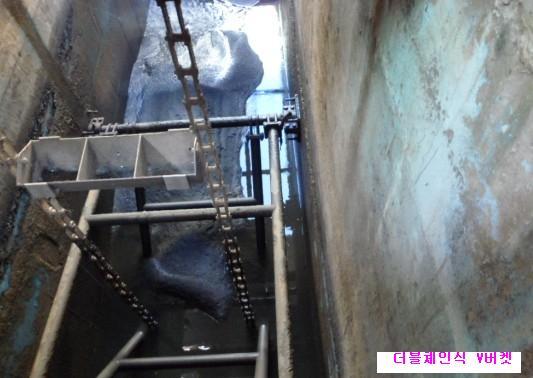

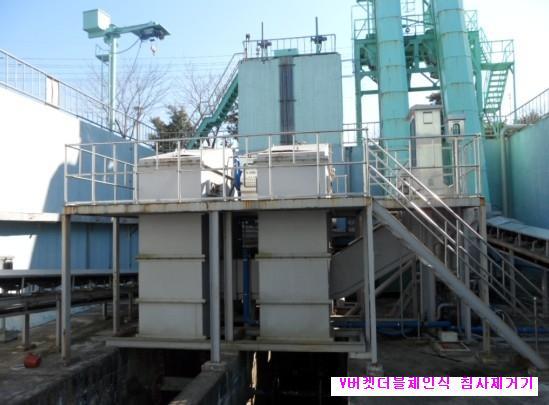

V-버켓 더블체인 침사제거기(매몰방지형) 용량:1.65㎡/hr 수로크기:2.0mW X 10mL 주동력:2.2Kw, 윈치: 1.5Kw |
2 |
대 |
3.7 |
|
|
M2-105 |
침사반출콘베어 |
체인 플라이트 콘베어 W500mm X L8,000mm, V=20m/min |
1 |
대 |
1.5 |
|
|
M2-106 |
침사세정장치 |
전동교반 상향류 세정장치 처리량:1.82㎥/hr, 교반기:0.37Kw 경사스쿠류 컨베어:1.1Kw(약45°) 경사스쿠류 컨베어:1.1Kw(약3°) |
1 |
식 |
3.5 |
|
|
M2-107 |
세목스크린 |

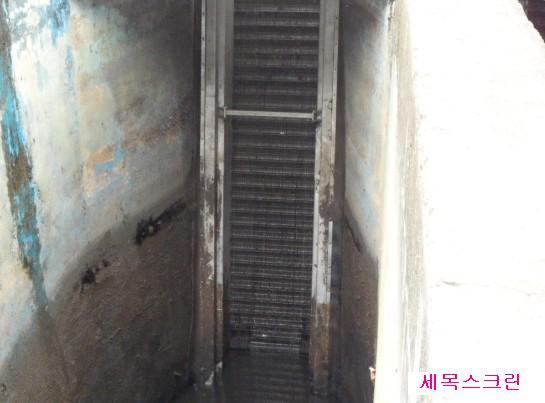

스텝스크린,바간격:3mm 설치각도:75° 수로크기:W1.2m X H4.2m |
2 |
대 |
3.7 |
|
|
M2-108 |
협잡물콘베어(3) |
트로프형 벨트 컨베이어(STS 2mm덮개) W500mm X L11,000mm, V=20m/min |
1 |
대 |
1.5 |
|
|
M2-109 |
협잡물콘베어(4) |
트로프형 벨트 컨베이어(STS 2mm덮개) W500mm X L22,000mm, V=20m/min |
1 |
대 |
1.5 |
|
○ 형 식 : 중력식 장방향
○ 규 격 : B 2.0M X L 10.0M
○ 지 수 : 2지
○ 수면적부하 : 1,800㎥ / ㎡.일
○ 지내평균유속 : 0.3M/초
4) 목적 및 기능
본설비는 유입된 생하수중의 협잡물 및 침사물을 제거하고 이후의 처리공정에 있어서 폐쇄에
의한 기능정지, 마모등에 의한 기계손상을 미연에 방지하기 위해 설비하는 목적으로 한다.
